液压锚杆钻机及组合阀设计
锚杆钻车的结构优化设计思路与方法

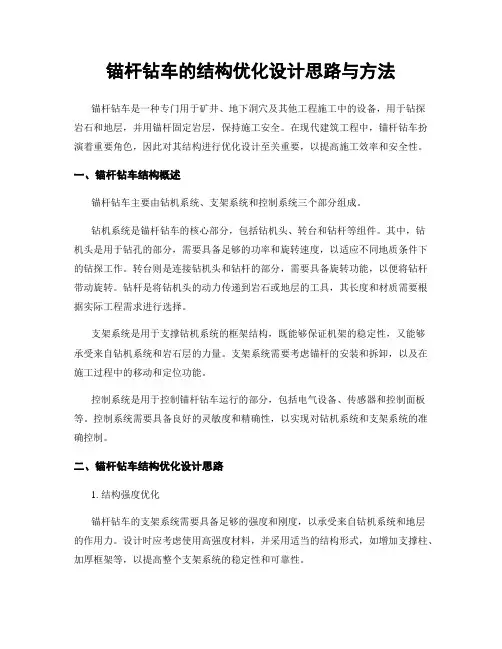

锚杆钻车的结构优化设计思路与方法锚杆钻车是一种专门用于矿井、地下洞穴及其他工程施工中的设备,用于钻探岩石和地层,并用锚杆固定岩层,保持施工安全。
在现代建筑工程中,锚杆钻车扮演着重要角色,因此对其结构进行优化设计至关重要,以提高施工效率和安全性。
一、锚杆钻车结构概述锚杆钻车主要由钻机系统、支架系统和控制系统三个部分组成。
钻机系统是锚杆钻车的核心部分,包括钻机头、转台和钻杆等组件。
其中,钻机头是用于钻孔的部分,需要具备足够的功率和旋转速度,以适应不同地质条件下的钻探工作。
转台则是连接钻机头和钻杆的部分,需要具备旋转功能,以便将钻杆带动旋转。
钻杆是将钻机头的动力传递到岩石或地层的工具,其长度和材质需要根据实际工程需求进行选择。
支架系统是用于支撑钻机系统的框架结构,既能够保证机架的稳定性,又能够承受来自钻机系统和岩石层的力量。
支架系统需要考虑锚杆的安装和拆卸,以及在施工过程中的移动和定位功能。
控制系统是用于控制锚杆钻车运行的部分,包括电气设备、传感器和控制面板等。
控制系统需要具备良好的灵敏度和精确性,以实现对钻机系统和支架系统的准确控制。
二、锚杆钻车结构优化设计思路1. 结构强度优化锚杆钻车的支架系统需要具备足够的强度和刚度,以承受来自钻机系统和地层的作用力。
设计时应考虑使用高强度材料,并采用适当的结构形式,如增加支撑柱、加厚框架等,以提高整个支架系统的稳定性和可靠性。
2. 动力传递效率优化钻机系统的动力传递对施工效率起到至关重要的作用。
在设计中应尽量减少传动链条,降低能量损耗和摩擦,以提高动力传递效率。
同时,使用高效的电机和传动装置,以确保足够的功率输出。
3. 操作便捷性优化锚杆钻车的操作人员需要频繁调整和控制各个部分,因此优化设计应考虑使操作更加简便和有效。
例如,可设置人机工程学合理的控制面板,提供清晰的指示和操作按钮,以便操作人员更方便地掌握和调整各项参数。
4. 安全性设计优化施工作业往往发生在恶劣的环境中,钻机系统和支架系统需要具备良好的安全性能。
液压锚杆机组合阀的设计

毕业论文题目:液压锚杆机组合阀的设计院部专业班级届次学生姓名学号指导教师二○一○年六月十五日目录摘要 (6)引言 (8)1组合阀体的基本原理和公式分析 (10)1.1旋转切割与推进自动适应基本原理及公式的推导 (11)1.2公式分析 (15)2组合控制阀换向阀的设计及计算 (16)2.1换向阀的压力损失分析及确定 (16)2.1.1决定阀前孔直径 (17)2.1.2决定阀芯外径、阀杆直径和中心孔直径 (17)2.1.3决定换向阀的最大开口长度 (18)2.1.4决定阀体沉割槽直径和宽度 (18)2.2换向阀的泄漏分析及有关尺寸的确定 (19)2.3换向可靠性分析及操作力计算 (21)2.3.1摩擦阻力 (22)2.3.2液动力 (25)2.3.3阀芯两端回油压差引起的轴向力 (25)2.3.4弹簧力 (26)2.3.5操纵力的决定 (27)2.4换向平稳性分析 (27)2.5换向阀弹簧的设计 (28)3减压阀的设计 (30)3.1减压阀简介 (30)3.2减压阀的尺寸设计 (31)3.3减压阀弹簧的设计 (33)4整体尺寸的确定 (35)5密封装置的设计及选择 (37)5.1密封的类型与选择方法 (38)5.1.1静密封 (38)5.1.2动密封 (39)5.2密封的选择 (43)5.3组合控制阀有关部位密封形式及材料的选择 (44)5.3.1各加工工艺孔的密封 (44)5.3.2换向阀前、后端盖的密封 (44)5.3.3减压阀前、后端盖的密封 (45)6组合阀各零件的制造选择及总体装配 (46)7技术经济分析 (46)8结论 (47)致谢 (48)参考文献 (49)ContentsSummary (6)Introduction (8)1 Body composition analysis of the basic principles and (10)1.1 Rotary cutting and promote the basic principles of automatic adaptationand Formula (11)1.2 Formulas (15)2 Combination control valve hydraulic valve design (16)2.1 Valve of the pressure loss analysis and to determine (16)2.1.1 Valve hole diameter before the decision (17)2.1.2 Decision spool diameter, stem diameter and center hole diameter172.1.3 Determine the maximum valve opening length (18)2.1.4 Shen decided to cut body diameter and the width of the groove . 182.2 Valve leakage analysis and determination of the size (19)2.3 For reliability analysis and operation of the force calculation (21)2.3.1 Friction (22)2.3.2 Fluid Power (25)2.3.3 Plug both ends of the return oil pressure difference caused by (25)2.3.4 Spring force (26)2.3.5 Control force of a decision (27)2.4 For the stability analysis (27)2.5 Valve spring design (28)3 Valve design (30)3.1 Valve Description (30)3.2 The size of valve design (31)3.3 Valve spring design (33)4 Determine the overall size (35)5 Seal design and selection (37)5.1 Sealing Types and Selection (38)5.1.1 Static Seals (38)5.1.2 Dynamic Sealing (39)5.2 Seal Selection (43)5.3 Combination control valve seal forms and materials related to site .. 445.3.1 Sealing the hole processing technology (44)5.3.2 Valve before and after sealing cover (44)5.3.3 Valve before and after sealing cover (45)6 The combination of valve components and general assembly . 467 Technical and economic analysis (46)8 Conclusion (47)Thanks (48)References (49)液压锚杆机组合阀的设计【摘要】本设计针对液压锚杆机组控制阀进行改进设计,采用旋转切割液压马达与推进液压缸并联的油路连接方式,使旋转切割与推进自动适应,而且推进速度具有较高的负载刚度。
一种新型掘锚机液压系统的设计

t o a v o i d t h e i n t e r f e r e n c e b e t w e e n t h e ma c h i n e a n d t h e d i r l l a r m, h y d r a u l i c s y s t e m mu s t b e s t r i c k y s e p a r a t e d f r o m t h e d i g a n d a n c h o r
液 压 气动与 密封/ 2 01 3年 第 0 3期
一

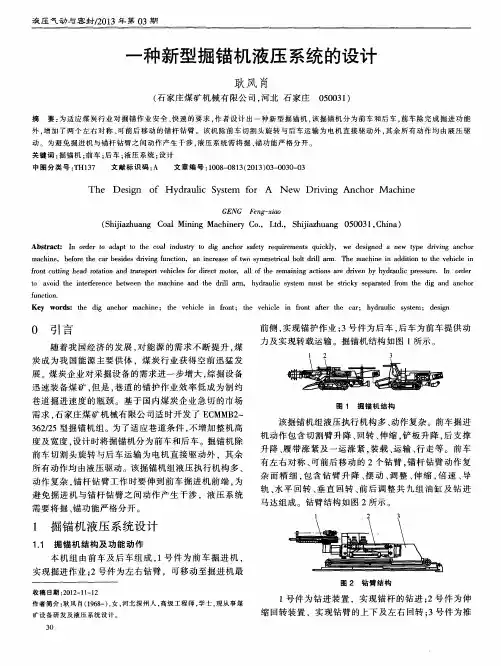

种新型掘锚机液压 系统 的设计
耿风肖
( 石家 庄煤 矿机 械有 限公 司 , 河北 石 家庄 0 5 0 0 3 1 )
摘
要: 为适应煤炭行业对掘锚作业安全 、 快速的要求 , 作者设计出一种新型掘锚机 , 该掘锚机分为前车和后车 , 前 车 除 完 成 掘进 功 能
f u ne t i o n,
Ke y wo r d s :t h e d i g a n c h o r ma c h i n e ;t h e v e h i c l e i n f r o n t ;t h e v e h i c l e i n f r o n t a f t e r t h e c a r ;h y d r a u l i c s y s t e m; d e s i g n
个 高 效水 冷 却 器 . 保证 油 液 温度 不致 过 高 。 从 而保 护 液 压 元 件 。工 作 时将 后 车 3个 切换 阀柄扳 到 一致 向前 即
为掘 进 机控 制 阀供 油 ,切 换 阀柄 一 致 向后 就 可实 现锚
方 式 控制 前 车 掘进 机 的 作业 。后 车操 纵 台设 计 在 掘进 机上部 前端 , 采用液压先导 控制 , 泵站 、 油箱 、 高 压 过
钻机总体设计、液压系统设计说明书(机械CAD图纸)

1绪论图1.1 型钻机总图1. 固定架2. 夹持卸扣装置3. 孔口导向装置4. 80回转器5. 液压马达6. 73防松器7. 单重分流器(50通径)8. 推进架9. 滑架10. 变角机构11. 机架12. 转盘组件13. 步履机构14. 支撑组件图1.21.1 钻机主要用途钻机的各组成部分都采用了国内先进的组装技术,再加上合理的液压系统,钻机很好的成为一体,关键元件选用优秀可靠的产品,全部是由液压控制,表盘显示,操作灵活,大大提高了工作效率,满足了客户需要。
本产品属于履带式锚固工程钻机,整机重量小于5500公斤。
履带式锚固钻机适用于城市中基坑支护和控制建筑物位移的锚固工程。
本产品是整体式钻机,其中还配有步履机构和夹持卸扣器。
步履机构移动迅速,对中孔位置十分迅速。
夹持卸扣器可以自动拆卸钻杆和套管,这样大大提高了工作效率。
MDL-80D型履带锚固钻机性能十分稳定,工作效率高,具有多用性等特点。
它配和普通的钻头进行回转钻进;往往会在坚硬的岩层采用常规的球齿钻头,进行高速成孔;当在坚硬岩层等不稳定的地层,往往会采用跟钻具可进行钻进成孔,并增加了旋喷功能。
履带式锚固钻机主要有如下几大特点:1、钻机采用全液压的控制、操作灵活、移位方便、机动性好、省时、省力。
2、钻机回转器采用双液压马达驱动,输出扭矩大,回转中心较同类的产品低,大大提高了钻机钻孔的平稳性。
3、新型的变角机构使对孔更加的迅捷,可调节范围增大,并且可以降低对工作面的要求。
4、针对施工地区的地质特点,对钻机总体系统进行了优化,确保钻机在室外温度为40°C时,最打温度为75°C。
5、配有专用跟管钻进钻具(钻杆、套管等),成孔的质量好。
6、履带式锚固钻机主要适合于深基坑锚固支护,还可通过旋喷模块的更换,使钻机可以进行旋喷施工。
1.2、主要技术参数图1.3主要钻进方法:潜孔锤常规钻进、合金钻进、螺旋钻进。
1、钻孔直径(mm):φ100~φ2102、钻孔深度(m):60~1003、钻孔角度(°):0~904、额定输出扭矩(Nm):45005、额定转速(r/min,正反转):Ⅰ档(低速档) 6 20 36 60 (输出扭矩4610 N.M)Ⅱ档(高速档) 12 40 72 120 (输出扭矩1767 N.M)6、额定提升力(kN):607、额定给进力(kN):308、给进行程(mm):28009、滑移行程(mm):90010、动力:电动机,30kW+11kW+1.5kW11、重量(kg):600012、爬破角度:25°13、主机垂直状态:3200×2200×500014、主机水平状态:4800×2200×1900 (不装固定架)2 钻机的总体传动设计2.1、总体传动设计传动的类型有按工作原理分有机械式,电力式,流体式,磁力式;按运动方式分有定传动比、变传动比,变传动比又分为有级和无级以及周期性规律变化等。
钻、镗两用组合机床液压系统的设计(二)毕业设计

钻、镗两用组合机床液压系统的设计(二)毕业设计
2.液压系统组成
液压系统主要由以下组成部分构成:液压泵、液压缸、液压阀、压力表等。
在这些部
件中,液压泵是液压系统的重要原件,其主要作用是将机床所需的液体压力转换为动能,
供液压系统的其他部件使用。
液压缸是液压系统中的执行部件,其主要功能是根据系统的
压力变化,控制机床设备的运动、位置、速度等参数。
液压阀则是液压系统中的控制部件,其主要用途是根据操作员的指令,调节系统的压力、流量等参数,以控制液压缸的运动状态。
3.液压系统设计原则
设计一个合理稳定的液压系统,需要遵循以下原则:
(1)在设计过程中,需根据机床的工艺特点,合理选择液压泵、液压缸等液压装置的型号、规格。
(2)在进行设计时,需要对液压管路的长度、直径、弯曲处的变形程度等进行考虑,以确保系统的流通性与稳定性。
(3)需要根据液压系统的工作压力与流量,确定合适的液压阀的类型、规格、数量。
(4)在液压系统设计后,需要进行系统试验,以检验其稳定性、运行正常性、各部件的适用性等。
5.结论
本文通过对钻、镗两用组合机床液压系统的设计研究,得出了一系列液压系统方案和
设计原则。
在液压系统方案选择过程中,应结合机床的工艺特点、液压泵的选型、液压管
路的布置、液压阀的安装、液压油的使用等因素,并严格遵循相关液压系统设计标准,以
确保长期稳定、可靠的机床工作状态。
全液压钻机液压系统的设计

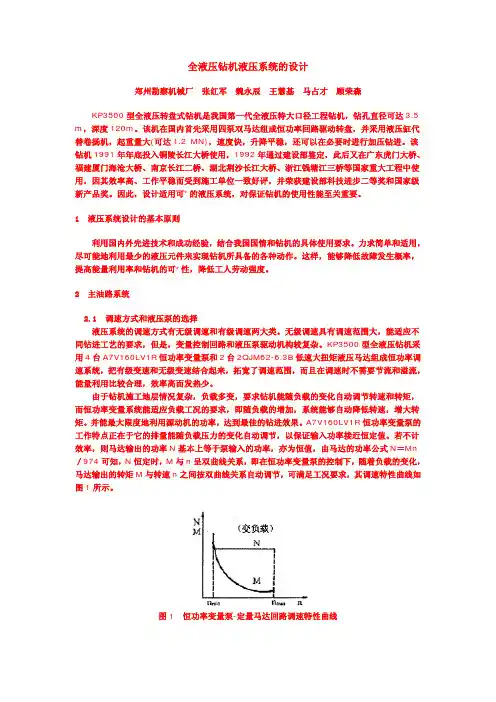

全液压钻机液压系统的设计郑州勘察机械厂 张红军 魏永辰 王慧基 马占才 顾荣森KP3500型全液压转盘式钻机是我国第一代全液压特大口径工程钻机,钻孔直径可达3.5 m,深度120m。
