测量刚体的转动惯量实验报告及数据处理

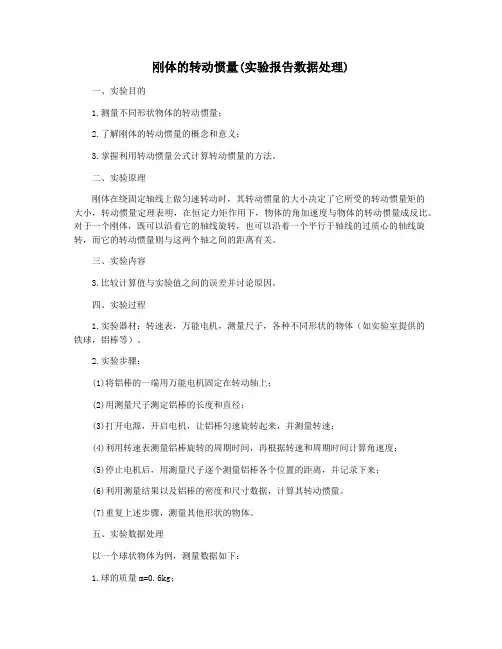

刚体的转动惯量(实验报告数据处理)

刚体的转动惯量(实验报告数据处理)一、实验目的1.测量不同形状物体的转动惯量;2.了解刚体的转动惯量的概念和意义;3.掌握利用转动惯量公式计算转动惯量的方法。
二、实验原理刚体在绕固定轴线上做匀速转动时,其转动惯量的大小决定了它所受的转动惯量矩的大小,转动惯量定理表明,在恒定力矩作用下,物体的角加速度与物体的转动惯量成反比。
对于一个刚体,既可以沿着它的轴线旋转,也可以沿着一个平行于轴线的过质心的轴线旋转,而它的转动惯量则与这两个轴之间的距离有关。
三、实验内容3.比较计算值与实验值之间的误差并讨论原因。
四、实验过程1.实验器材:转速表,万能电机,测量尺子,各种不同形状的物体(如实验室提供的铁球,铝棒等)。
2.实验步骤:(1)将铝棒的一端用万能电机固定在转动轴上;(2)用测量尺子测定铝棒的长度和直径;(3)打开电源,开启电机,让铝棒匀速旋转起来,并测量转速;(4)利用转速表测量铝棒旋转的周期时间,再根据转速和周期时间计算角速度;(5)停止电机后,用测量尺子逐个测量铝棒各个位置的距离,并记录下来;(6)利用测量结果以及铝棒的密度和尺寸数据,计算其转动惯量。
(7)重复上述步骤,测量其他形状的物体。
五、实验数据处理以一个球状物体为例,测量数据如下:1.球的质量m=0.6kg;3.球的转动周期T=0.536s;4.转速表读数n=114rpm;根据公式I=1/4 * m * d2 ,可以计算出该球的转动惯量为:I=1/4 * m * d2 =1/4 * 0.6kg * (0.1m)2 =0.003kg*m2另外,根据转速和周期时间可以计算出球的角速度ω:ω=2π/T = 2π/0.536s = 11.704rad/sr(m) I(kg*m2)0.05 0.0015上述数据是计算出球的转动惯量的过程中所得到的。
通过以上的数据可以看出,当距离球心较远时,转动惯量较大;当距离球心较近时,转动惯量较小。
同时,也可以验证公式I=1/4 * m * d2 的正确性。
刚体转动惯量的测定实验报告

刚体转动惯量的测定实验报告实验目的:1.了解刚体转动惯量的概念和定义;2.学习利用旋转法测量刚体转动惯量;3.掌握利用平衡法测量刚体转动惯量的方法。
实验仪器:1.旋转法实验装置:圆盘、转轴、杠杆、螺旋测微器、质量砝码等;2.平衡法实验装置:平衡木、质量砝码、支撑点等。
实验原理:1.旋转法实验原理:设刚体的转动惯量为I,当刚体在转轴上匀加速转动时,在力矩M作用下,刚体产生角加速度α。
根据牛顿第二运动定律和角动量定理可得到:M=Iα(1)在角加速度恒定的情况下,转动惯量I与力矩M成正比。
2.平衡法实验原理:刚体转动惯量测量的基本原理是利用转轴位置的移动来改变刚体的转动惯量,使得转动惯量I和重力力矩Mg达到平衡,即:Mg=Iα(2)在刚体转动平衡的状态下,转动惯量I与重力力矩Mg成正比。
实验步骤:1.旋转法实验步骤:(1)将圆盘固定在转轴上,并将转轴竖直插入转台中央的孔中。
(2)将杠杆固定在圆盘上,使得杠杆能够自由转动。
(3)在杠杆上加上一定的质量砝码,使得圆盘开始匀加速转动。
(4)测量转轴上的螺旋测微器的读数,记录下圆盘旋转一定角度时的螺旋测微器的读数。
(5)记录下圆盘质量与加速度的数值,计算出实验测得的转动惯量。
2.平衡法实验步骤:(1)将平衡木放置在支撑点上,使得平衡木可以自由转动。
(2)在平衡木上加上一定的质量砝码,使得平衡木保持平衡。
(3)移动转轴的位置,直到平衡木重新平衡。
(4)记录下转轴位置与加在平衡木上的质量的数值,计算出实验测得的转动惯量。
实验数据处理:1.旋转法实验数据处理:(1)根据螺旋测微器的读数,计算出圆盘旋转的角度。
(2)根据实验测得的圆盘质量和加速度的数值,计算出实验测得的转动惯量。
2.平衡法实验数据处理:(1)根据转轴位置的变化,计算出实验测得的转动惯量。
实验结果分析:根据实验测得的数据,通过旋转法和平衡法两种方法测得的刚体转动惯量进行比较和分析。
分析实验数据的偏差和不确定度,讨论实验结果的可靠性。
大学物理实验报告 测量刚体的转动惯量

测量刚体的迁移转变惯量【1 】实验目标:1.用实验办法验证刚体迁移转变定律,并求其迁移转变惯量;2.不雅察刚体的迁移转变惯量与质量散布的关系3.进修作图的曲线改直法,并由作图法处理实验数据.二.实验道理:1.刚体的迁移转变定律具有肯定转轴的刚体,在外力矩的感化下,将获得角加快度β,其值与外力矩成正比,与刚体的迁移转变惯量成反比,即有刚体的迁移转变定律:M = Iβ (1)运用迁移转变定律,经由过程实验的办法,可求得难以用盘算办法得到的迁移转变惯量. 2.运用迁移转变定律求迁移转变惯量如图所示,待测刚体由塔轮,伸杆及杆上的配重物构成.刚体将在砝码的拖动下绕竖直轴迁移转变.设细线不成伸长,砝码受到重力和细线的张力感化,从静止开端以加快度a下落,其活动方程为mg – t=ma,在t时光内下落的高度为h=at2/2.刚体受到张力的力矩为Tr和轴摩擦力力矩Mf.由迁移转变定律可得到刚体的迁移转变活动方程:Tr - Mf = Iβ.绳与塔轮间无相对滑动时有a = rβ,上述四个方程得到:m(g - a)r - Mf = 2hI/rt2 (2)Mf与张力矩比拟可以疏忽,砝码质量m比刚体的质量小的多时有a<<g,所以可得到近似表达式:mgr = 2hI/ rt2 (3)式中r.h.t可直接测量到,m是实验中随意率性选定的.是以可依据(3)用实验的办法求得迁移转变惯量I.3.验证迁移转变定律,求迁移转变惯量从(3)动身,斟酌用以下两种办法:A.作m – 1/t2图法:伸杆上配重物地位不变,即选定一个刚体,取固定力臂r和砝码下落高度h,(3)式变成:M = K1/ t2 (4)式中K1 = 2hI/ gr2为常量.上式标明:所用砝码的质量与下落时光t的平方成反比.实验中选用一系列的砝码质量,可测得一组m与1/t2的数据,将其在直角坐标系上作图,应是直线.即若所作的图是直线,便验证了迁移转变定律.从m – 1/t2图中测得斜率K1,并用已知的h.r.g值,由K1 = 2hI/ gr2求得刚体的I.B.作r – 1/t图法:配重物的地位不变,即选定一个刚体,取砝码m和下落高度h为固定值.将式(3)写为:r = K2/ t (5)式中K2 = (2hI/ mg)1/2是常量.上式标明r与1/t成正比关系.实验中换用不合的塔轮半径r,测得统一质量的砝码下落时光t,用所得一组数据作r-1/t图,应是直线.即若所作图是直线,便验证了迁移转变定律.从r-1/t图上测得斜率,并用已知的m.h.g值,由K2 = (2hI/ mg)1/2求出刚体的I.刚体迁移转变仪,滑轮,秒表,砝码.1.调节实验装配:调节转轴垂直于程度面调节滑轮高度,使拉线与塔轮轴垂直,并与滑轮面共面.选定砝码下落起点到地面的高度h,并保持不变.取塔轮半径为,砝码质量为20g,保持高度h不变,将配重物逐次取三种不合的地位,分离测量砝码下落的时光,剖析下落时光与迁移转变惯量的关系.本项实验只作定性解释,不当准据盘算.3.测量质量与下落时光关系:测量的根本内容是:改换不合质量的砝码,测量其下落时光t.用游标卡尺测量塔轮半径,用钢尺测量高度,砝码质量按已给定命为每个;用秒表记载下落时光.将两个配重物放在横杆上固定地位,选用塔轮半径为某一固定值.将拉线平行围绕纠缠在轮上.逐次选用不合质量的砝码,用秒表分离测量砝码从静止状况开端下落到达地面的时光.对每种质量的砝码,测量三次下落时光,取平均值.砝码质量从5g开端,每次增长5g,直到35g止.用所测数据作图,从图中求出直线的斜率,从而盘算迁移转变惯量.测量的根本内容是:对统一质量的砝码,改换不合的塔轮半径,测量不合的下落时光.将两个配重物选在横杆上固定地位,用固定质量砝码施力,逐次选用不合的塔轮半径,测砝码落地所用时光.对每一塔轮半径,测三次砝码落地之间,取其平均值.留意,在改换半径是要响应的调节滑轮高度,并使绕过滑轮的拉线与塔轮平面共面.由测得的数据作图,从图上求出斜率,并盘算迁移转变惯量.五.实验数据及数据处理:r-1/t的关系:⨯103-kg 2m ⋅m-(1/t)2的关系:由此关系得到的迁移转变惯量I=231087.1m kg ⋅⨯-六.实验成果:⨯103-kg 2m ⋅;由m-1/t 2的关系得到迁移转变惯量I=231087.1m kg ⋅⨯-.七.实验留意事项:1.细心调节实验装配,保持转轴铅直.使轴尖与轴槽尽量为点接触,使轴迁移转变自如,且不克不及扭捏,以削减摩擦力矩.2.拉线要围绕纠缠平行而不重叠,切忌乱绕,以防各匝线之间挤压而增大阻力.3.掌控好启动砝码的动作.计时与启动一致,力图防止计时的误差.4.砝码质量不宜太大,以使下落的加快度a不致太大,包管a<<g前提的知足.八.实验思虑题:1.定性剖析实验中的随机误差和可能的体系误差.答:随机误差重要出如今计时与启动的一致性上面还有,拉线的平行情形.体系误差主如果轴的摩擦及空气阻力.。
工作报告之转动惯量测量实验报告

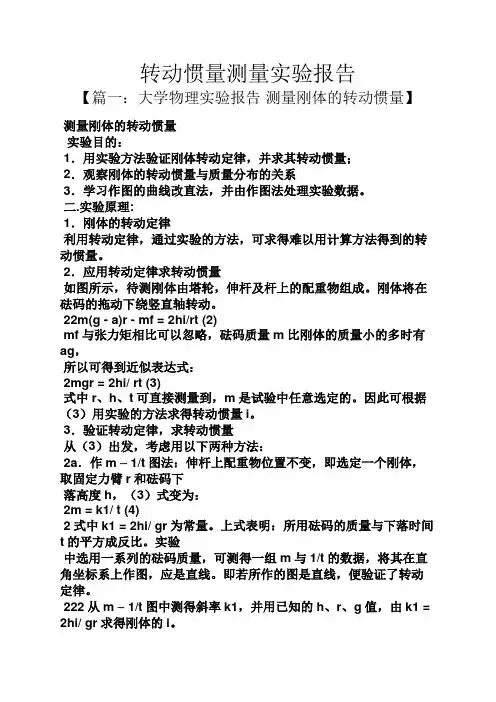

转动惯量测量实验报告【篇一:大学物理实验报告测量刚体的转动惯量】测量刚体的转动惯量实验目的:1.用实验方法验证刚体转动定律,并求其转动惯量;2.观察刚体的转动惯量与质量分布的关系3.学习作图的曲线改直法,并由作图法处理实验数据。
二.实验原理:1.刚体的转动定律利用转动定律,通过实验的方法,可求得难以用计算方法得到的转动惯量。
2.应用转动定律求转动惯量如图所示,待测刚体由塔轮,伸杆及杆上的配重物组成。
刚体将在砝码的拖动下绕竖直轴转动。
22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略,砝码质量m比刚体的质量小的多时有ag,所以可得到近似表达式:2mgr = 2hi/ rt (3)式中r、h、t可直接测量到,m是试验中任意选定的。
因此可根据(3)用实验的方法求得转动惯量i。
3.验证转动定律,求转动惯量从(3)出发,考虑用以下两种方法:2a.作m – 1/t图法:伸杆上配重物位置不变,即选定一个刚体,取固定力臂r和砝码下落高度h,(3)式变为:2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。
上式表明:所用砝码的质量与下落时间t的平方成反比。
实验中选用一系列的砝码质量,可测得一组m与1/t的数据,将其在直角坐标系上作图,应是直线。
即若所作的图是直线,便验证了转动定律。
222从m – 1/t图中测得斜率k1,并用已知的h、r、g值,由k1 = 2hi/ gr求得刚体的i。
b.作r – 1/t图法:配重物的位置不变,即选定一个刚体,取砝码m和下落高度h为固定值。
将式(3)写为:r = k2/ t (5)式中k2 = (2hi/ mg)是常量。
上式表明r与1/t成正比关系。
实验中换用不同的塔轮半径r,测得同一质量的砝码下落时间t,用所得一组数据作r-1/t图,应是直线。
即若所作图是直线,便验证了转动定律。
1/21/2从r-1/t图上测得斜率,并用已知的m、h、g值,由k2 = (2hi/ mg)求出刚体的i.三.实验仪器刚体转动仪,滑轮,秒表,砝码。
恒力矩转动法测刚体转动惯量实验报告及数据相对误差

恒力矩转动法测刚体转动惯量实验报告及数据相对误差实验报告:恒力矩转动法测刚体转动惯量一、实验目的:1.了解刚体的转动惯量及其计算方法;2.学习使用恒力矩转动法测量刚体的转动惯量;3.掌握数据处理和相对误差的计算方法。
二、实验仪器和材料:1.转动惯量测量装置;2.刚体样品(如圆柱体、薄壳等);3.倾角计;4.动力学测量仪。
三、实验原理:刚体的转动惯量是描述刚体对转动运动的惯性的物理量。
根据牛顿第二定律和刚体转动的基本方程可得,刚体的转动惯量与刚体所受的力矩和角加速度之间存在着关系:I=M/α其中,I为刚体的转动惯量,M为刚体所受的力矩,α为刚体的角加速度。
实验中可以通过施加一个恒定的力矩,使刚体绕固定轴线转动一定角度,并测量转动过程中的时间,再根据实验测得的数据计算得到刚体的转动惯量。
四、实验步骤:1.将刚体样品装在转动惯量测量装置上,使其绕固定轴线转动;2.使用倾角计测量刚体的转动角度,并记录数据;3.同时使用动力学测量仪测量刚体在转动过程中所受的力矩,并记录数据;4.根据实验测得的数据,计算得到刚体的转动惯量。
五、实验数据:1. 刚体样品质量m = 0.5 kg;2.刚体绕轴线转动的角度θ=20°;3.转动过程中施加的恒定力矩M=2N·m;4.转动过程中的时间t=5s。
六、数据处理:根据实验数据,可以计算得到刚体的转动惯量:I = M/α = M/(θ/t) = (2 N·m)/(20°/5 s) = 0.5 kg·m²七、相对误差计算:与理论值进行比较,刚体的转动惯量的理论值为0.1 kg·m²。
相对误差ε的计算公式为:ε = ,(实测值 - 理论值)/理论值,某 100% = ,(0.5 kg·m² -0.1 kg·m²)/0.1 kg·m²,某 100% = 400%八、实验结论:通过恒力矩转动法测量得到的刚体转动惯量为0.5 kg·m²,相对误差为400%。
测量刚体的转动惯量实验报告及数据处理

实验讲义补充:1.刚体概念:刚体是指在运动中和受力作用后,形状和大小不变,而且内部各点的相对位置不变的物体;2.转动惯量概念:转动惯量是刚体转动中惯性大小的量度;它取决于刚体的总质量,质量分布、形状大小和转轴位置3.转动定律:合外力矩=转动惯量×角加速度4.转动惯量叠加:空盘:1阻力矩2阻力矩+砝码外力→J1空盘+被测物体:1阻力矩2阻力矩+砝码外力→J2被测物体:J3=J2-J15.转动惯量理论公式:圆盘&圆环J=0.5mr2,J=0.5m(r12+r12)6.转动惯量实验仪器:水准仪;线水平;线与孔不产生摩擦;塔轮选小的半径;至少3个塔轮半径,3组砝码质量7.计数器:遮光板半圈π;单电门,多脉冲;空盘15圈,20个值;加上被测物体,8个值;8.泡沫垫板9.重力加速度:s^210.质量:1次读数,包括砝码,圆盘,圆环,以及两圆柱体;11.游标卡尺:6次读数,包括圆盘半径,圆环内外半径,塔轮半径,转盘上孔的内外半径求平均值12.实验目的:测量值与理论值对比实验计算补充说明:1.有效数字:质量,故有效数字为3位2.游标卡尺:,读数最后一位肯定为偶数;3.误差&不确定度:(1)理论公式计算的误差:圆盘:J=0.5mR2注意:直接测量的是直径质量m=±;保留4位有效数字um=100%=%半径R=±若测6次,x1,x2,x3,x4,x5,x6,i=6,计算x平均值,取n=6时的,我们处理为0C=,仪器允差,δB=总误差:,ux= m,u rx==%R=±urx=%计算转动惯量的结果表示:J=0.5mR2,总误差:uJ=√[(0.5R2u m)2+(mRu R)2],相对不确定=uJ/J 圆环:J=0.5m(R12+R22),同上.(2)实验测量计算的误差:J=mR(g−Rβ2)β2−β1根据,,对R塔轮半径,m砝码质量,β2和β1求导,J m=R(g−Rβ2)β2−β1J R=mg−2Rβ2β2−β1J β2=−mR2(β2−β1)−mR(g−Rβ2)(β2−β1)^2Jβ1=mR(g−Rβ2)(β2−β1)^2。
刚体转动惯量的测定实验报告

拓展应用领域
将刚体转动惯量的测定方法应用于工程领域,如机 械设计、航空航天等领域,为实际问题的解决提供 理论支持。
发展新的测量技术
随着科技的不断发展,可以探索更为精确、 高效的刚体转动惯量测量新技术,提高实验 测量的准确性和效率。
提供实验依据
本实验为刚体转动惯量的研究提供了可靠的实验数据和依据。
验证理论模型
通过实验验证理论模型的正确性,为刚体转动惯量的理论 研究提供有力支持。
推动相关领域发展
刚体转动惯量的研究在力学、物理学、工程学等多个领域 具有广泛应用,本实验的研究方法和结论有助于推动相关 领域的发展。
THANKS FOR WATCHING
得出结论
根据实验数据和误差分析结果,得出不同形 状刚体转动惯量的测量值和实验结论。
CHAPTER 04
实验结果分析与讨论
数据整理与图表展示
数据整理
详细记录了实验过程中各测量点 的数据,包括转动角度、时间、 扭矩等,并对数据进行了初步处 理,如计算平均值、标准差等。
图表展示
根据整理后的数据,绘制了相应 的图表,如转动角度-时间曲线、 扭矩-时间曲线等,以便更直观地 展示实验结果。
设备操作注意事项
实验前应检查实验台是否 水平、稳固,确保实验过 程中刚体不会晃动或倾斜。
调整光电传感器时应确保 其与刚体转动平面垂直,
且光线能够准确照射到刚 体表面。
ABCD
安装刚体及附件时应确保 连接牢固、稳定,避免实 验过程中发生脱落或移位。
实验过程中应保持环境安 静、避免干扰,确保数据 采集的准确性和可靠性。
掌握数据处理方法
转动惯量测量实验报告(共7篇)

篇一:大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的:1.用实验方法验证刚体转动定律,并求其转动惯量;2.观察刚体的转动惯量与质量分布的关系3.学习作图的曲线改直法,并由作图法处理实验数据。
二.实验原理:1.刚体的转动定律具有确定转轴的刚体,在外力矩的作用下,将获得角加速度β,其值与外力矩成正比,与刚体的转动惯量成反比,即有刚体的转动定律:m = iβ (1)利用转动定律,通过实验的方法,可求得难以用计算方法得到的转动惯量。
2.应用转动定律求转动惯量图片已关闭显示,点此查看如图所示,待测刚体由塔轮,伸杆及杆上的配重物组成。
刚体将在砝码的拖动下绕竖直轴转动。
设细线不可伸长,砝码受到重力和细线的张力作用,从静止开始以加速度a下落,其运动方程为mg – t=ma,在t时间内下落的高度为h=at/2。
刚体受到张力的力矩为tr和轴摩擦力力矩mf。
由转动定律可得到刚体的转动运动方程:tr - mf = iβ。
绳与塔轮间无相对滑动时有a = rβ,上述四个方程得到:22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略,砝码质量m比刚体的质量小的多时有a<<g,所以可得到近似表达式:2mgr = 2hi/ rt (3)式中r、h、t可直接测量到,m是试验中任意选定的。
因此可根据(3)用实验的方法求得转动惯量i。
3.验证转动定律,求转动惯量从(3)出发,考虑用以下两种方法:2a.作m – 1/t图法:伸杆上配重物位置不变,即选定一个刚体,取固定力臂r和砝码下落高度h,(3)式变为:2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。
上式表明:所用砝码的质量与下落时间t的平方成反比。
实验中选用一系列的砝码质量,可测得一组m与1/t的数据,将其在直角坐标系上作图,应是直线。
即若所作的图是直线,便验证了转动定律。
222从m – 1/t图中测得斜率k1,并用已知的h、r、g值,由k1 = 2hi/ gr求得刚体的i。
