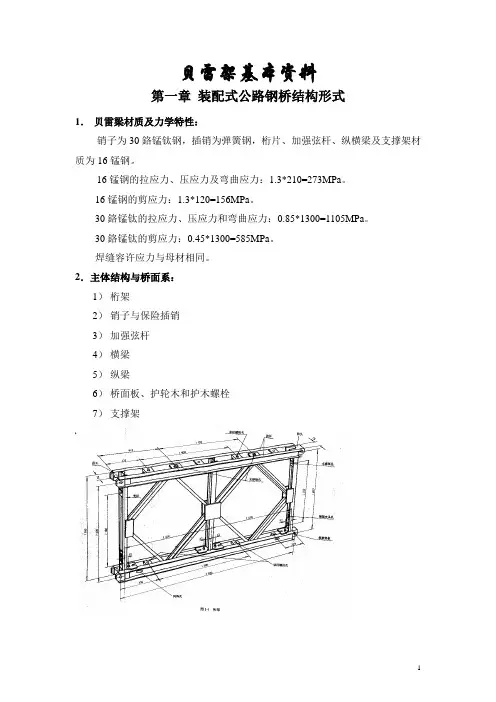

贝雷架基本资料
贝雷架基本资料
第一章装配式公路钢桥结构形式
1．贝雷梁材质及力学特性：
销子为30鉻锰钛钢，插销为弹簧钢，桁片、加强弦杆、纵横梁及支撑架材质为16锰钢。
16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa。
16锰钢的剪应力：1.3*120=156MPa。
30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa。
30鉻锰钛的剪应力：0.45*1300=585MPa。
焊缝容许应力与母材相同。
2．主体结构与桥面系：
1）桁架
2）销子与保险插销
3）加强弦杆
4）横梁
5）纵梁
6）桥面板、护轮木和护木螺栓
7）支撑架
第三节使用经验最大控制外力及力学特性
1)当贝雷架受外加弯矩且达到最大78.82t.m能承受杆间集中力：弦杆0.705m跨中几乎不能受集中荷载，最大为于2.5t
2)当贝雷架不受外加弯矩即外加弯矩为0只受杆间集中力时：
弦杆0.705m跨中能受集中荷载，最大为12t
3）当贝雷架受外加弯矩交叉斜杆受杆间集中力时：
弦杆两交叉斜杆正上方受集中荷载，最大为17.5t
桥梁几何特性表
桁架容许内力表
（例：3578.5*210/1000=751.15KN.m）
第三章构件重量和轮廓尺寸表
第四章使用规则。

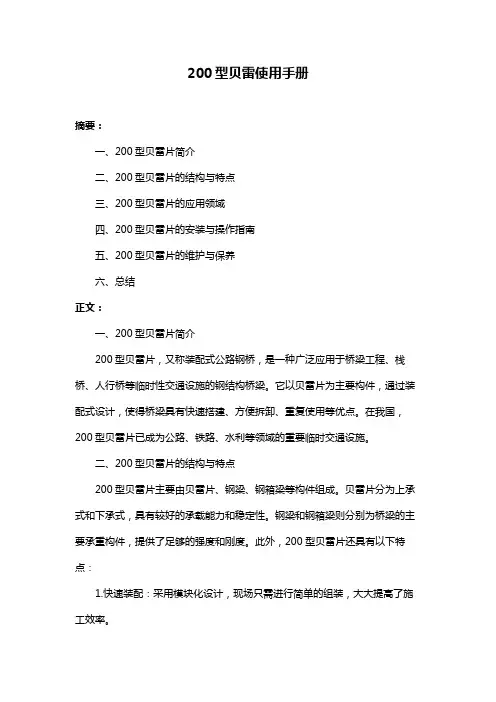

200型贝雷使用手册
200型贝雷使用手册摘要：一、200型贝雷片简介二、200型贝雷片的结构与特点三、200型贝雷片的应用领域四、200型贝雷片的安装与操作指南五、200型贝雷片的维护与保养六、总结正文：一、200型贝雷片简介200型贝雷片，又称装配式公路钢桥，是一种广泛应用于桥梁工程、栈桥、人行桥等临时性交通设施的钢结构桥梁。
它以贝雷片为主要构件，通过装配式设计，使得桥梁具有快速搭建、方便拆卸、重复使用等优点。
在我国，200型贝雷片已成为公路、铁路、水利等领域的重要临时交通设施。
二、200型贝雷片的结构与特点200型贝雷片主要由贝雷片、钢梁、钢箱梁等构件组成。
贝雷片分为上承式和下承式，具有较好的承载能力和稳定性。
钢梁和钢箱梁则分别为桥梁的主要承重构件，提供了足够的强度和刚度。
此外，200型贝雷片还具有以下特点：1.快速装配：采用模块化设计，现场只需进行简单的组装，大大提高了施工效率。
2.适应性强：可根据地形、地貌等条件进行灵活调整，满足多种工程需求。
3.跨度大：单跨最大跨度可达75米，满足较大型项目的需求。
4.承载力高：采用高强度钢材，承载能力充足。
5.稳定性好：结构设计合理，具有良好的抗风、抗地震性能。
三、200型贝雷片的应用领域200型贝雷片广泛应用于以下领域：1.公路桥梁：临时性桥梁、施工便桥、栈桥等。
2.铁路桥梁：临时性铁路桥、施工便桥等。
3.水利工程：河道整治、水库施工、水电站等。
4.建筑工程：施工现场临时交通设施、工地大门等。
5.灾害救援：灾区临时交通设施、救援通道等。
四、200型贝雷片的安装与操作指南1.安装前，请仔细阅读使用手册，了解各部件名称、功能及安装顺序。
2.按照设计图纸和安装图纸，进行场地平整、基础处理等工作。
3.依次安装贝雷片、钢梁、钢箱梁等构件，确保连接牢固、稳定。
4.安装完成后，进行试运行，检查各部件是否正常运转，如有异常，及时处理。
五、200型贝雷片的维护与保养1.定期检查桥梁结构，如有裂缝、变形等情况，及时采取措施修复。
贝雷梁(贝雷片)拼装结构力学参数
贝雷梁拼装结构力学参数贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30％，个别钢质杆件超过上述规定时，不得超过其屈服点的85％，设计时采用的容许应力如下：木料——顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7 MPa。
弹性模量E＝98.5×105MPa。
钢料——16锰钢拉应力、压应力及弯应力为1.3×210＝273 MPa；剪应力为1.3×160＝208 MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105 MPa；剪应力为0.45×1300＝585 MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351 MPa，其容许应力按0.7×351＝245 MPa考虑，销子容许应力可考虑与国产销子一样。
构件重量如下表（单位：kg）：其它构件容许荷载如下：进口贝雷梁的桁架销子双剪状态容许剪力550KN；弦杆螺栓容许剪力150KN，容许拉力80KN；摆动滚子最大容许荷载210KN。
国产贝雷梁的栓滚最大容许荷载250KN，平滚每一滚子最大荷载60KN；其余可参考进口贝雷的数值。
桁架片力学性质见下表：另有计算简化成单杆系可采用：I x＝685.12×10-8m4，y＝0.0028m，截面积A＝146.45×10-4m。
拼装钢桥梁几何特性表：桁架容许内力表：注：1、进口贝雷截面面积等是按4ft槽钢查国外钢结构资料得出；2、进口贝雷桁片惯矩(英制单位)转引自“贝雷桁片手册”(载1964年公路设计资料第五期)，其桁片断面率系由惯矩计算得出；3、国产与进口桁片容许弯矩系单排单层的数值，各由其容许应力计算得出。
如规定的容许应力与前述不同，应另行计算；4、三排单层贝雷的容许弯矩可按单排单层的乘以3再乘以不均匀系数0.9；双排双层的可按单排单层的乘以4再乘0.9；三排双层的可按单排单层的乘以8再乘0.8；5、表列国产贝雷的力学性质未计入加强弦杆。
贝雷梁一段3米技术参数
贝雷梁一段3米技术参数摘要：一、贝雷梁简介二、3米贝雷梁的技术参数1.尺寸规格2.材质与强度3.承载能力4.连接与固定方式5.适用场景三、贝雷梁的选用与安装指南四、注意事项与维护保养正文：一、贝雷梁简介贝雷梁是一种用于桥梁工程中的钢结构梁，具有较高的强度、刚度和稳定性，广泛应用于桥梁、高速公路、高铁等领域。
贝雷梁采用模块化设计，可根据工程需要进行组合，具有较高的灵活性和适应性。
二、3米贝雷梁的技术参数1.尺寸规格：3米贝雷梁的长度为3米，宽度为0.5米，高度为0.6米。
根据需要，可进行定制化生产。
2.材质与强度：3米贝雷梁采用优质高强度低合金钢Q345制作，具备良好的抗拉、抗压、抗弯性能。
梁身采用双轴对称截面，强度高、抗弯性能好。
3.承载能力：3米贝雷梁的承载能力根据不同使用场景和加载方式而异，一般情况下，每米长度可承受最大载荷达50吨。
4.连接与固定方式：3米贝雷梁采用螺栓连接，具有良好的可拆卸性。
梁与柱子的连接采用预埋钢板或螺栓锚固，确保连接稳定可靠。
5.适用场景：3米贝雷梁适用于各种桥梁工程、高速公路、高铁等项目，尤其适用于施工现场空间受限、急需快速搭建的场合。
三、贝雷梁的选用与安装指南1.在选用贝雷梁时，应根据实际工程需求，合理选择梁的长度、截面形状和材质。
2.安装前，应认真检查梁身及附件的规格、质量，确保符合设计要求。
3.安装时，严格按照施工图纸和安装说明进行，确保梁与柱子的连接稳定可靠。
4.安装完成后，进行负荷试验，确保梁的承载能力满足设计要求。
四、注意事项与维护保养1.施工过程中，应尽量避免碰撞、磨损贝雷梁，以免影响其使用寿命。
2.定期检查梁身连接部件，如有松动、损坏等情况，应及时修复或更换。
3.遇到强风、暴雨等极端天气时，应采取相应措施，确保梁的稳定。
4.贝雷梁在使用过程中，如需更改承载能力，应重新进行设计计算。
通过以上介绍，相信大家对3米贝雷梁有了更深入的了解。
贝雷架参数
1500mm×176mm（80kg）
说明：贝雷片还有2000mm×1500mm×176mm（180kg）和1000mm×1500mm×176mm
"321"钢桥是装配式公路钢桥，其最大特点是：构件轻巧，拆装方便，适应性强，用简单的工具和人力就能迅速建成。适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷。桥面行车道净宽3.7m，可在9m到63m范围内组合成多种跨径简支粱桥，可构造连续粱桥。
桥面行车道净宽37m可在9m到63m范围内组合成多种跨径简支粱桥可构造连续粱桥
贝雷架参数
桁架(贝雷片）主承重力构件
3000mm×1500mm×176mm（理论270kg）
桁架销子(3kg)
桁架螺栓螺母
(2kg)
桁架(贝雷片）主承重力构件
3000mm×1500mm×176mm（实际256kg）
支撑架
450mm(21
200型贝雷使用手册
200型贝雷使用手册（实用版）目录1.200 型贝雷简介2.200 型贝雷的使用方法3.200 型贝雷的维护与保养4.安全注意事项正文一、200 型贝雷简介200 型贝雷是一款性能卓越、操作简便的贝雷桥，适用于各种急流、险滩、沼泽等复杂地形，能够快速架设临时通道，为我国军队提供有效的支援。
二、200 型贝雷的使用方法1.准备工作：在使用 200 型贝雷之前，需要对桥梁、支撑构件、连接件等进行检查，确认齐全无损。
2.架设桥梁：选择合适的架桥地点，将桥梁构件组装起来，使其形成一个完整的桥梁结构。
3.安装支撑构件：根据地形和桥梁长度，选择适当的支撑构件进行安装，以确保桥梁稳定。
4.连接桥梁：将桥梁构件和支撑构件连接在一起，形成一个完整的贝雷桥。
三、200 型贝雷的维护与保养1.定期检查：在使用过程中，应定期对贝雷桥进行检查，发现损坏或磨损的构件及时进行维修或更换。
2.清洁保养：在使用结束后，应对贝雷桥进行清洁，避免桥梁构件生锈。
3.存储方式：在不使用时，应将贝雷桥存放在干燥、通风的地方，避免阳光直射和雨水浸泡。
四、安全注意事项1.使用前，务必进行安全培训，熟悉操作方法和安全规程。
2.架设桥梁时，要确保支撑构件安装牢固，避免因安装不当导致的意外事故。
3.在桥梁上通行时，要注意通行顺序和速度，严禁超载通行。
4.如遇突发情况，如桥梁损坏、险情等，应立即停止使用，并采取相应措施进行处理。
总之，200 型贝雷是一款便于携带、安装简便、性能可靠的桥梁设备，为我国军队在复杂地形下提供了有效的支援。
在使用过程中，要严格按照操作规程进行，确保安全顺利地完成任务。
贝雷梁技术交底
贝雷梁技术交底一、工程概述在本次工程中，为了满足施工要求，我们将采用贝雷梁作为重要的临时支撑结构。
贝雷梁具有拼装快速、适应性强等优点，能够有效地解决施工中的各种难题。
二、贝雷梁的组成及特点1、组成贝雷梁主要由桁架、销子、横梁、纵梁等部件组成。
桁架是贝雷梁的主要承载构件，由上下弦杆和腹杆通过销子连接而成。
2、特点（1）拼装方便：贝雷梁的各个部件都可以快速拼装和拆卸，大大提高了施工效率。
（2）承载能力强：能够承受较大的荷载，满足工程的需要。
（3）适应性好：可以根据不同的跨度和荷载要求进行组合和调整。
三、贝雷梁的拼装1、场地准备选择平整、坚实的场地作为拼装场地，清除场地内的杂物和障碍物。
2、部件检查在拼装前，对贝雷梁的各个部件进行检查，确保其无损坏、变形和锈蚀等情况。
3、拼装顺序（1）先拼装桁架，将上下弦杆和腹杆通过销子连接牢固。
（2）然后安装横梁和纵梁，注意横梁和纵梁的间距要符合设计要求。
4、销子的安装销子是连接贝雷梁各部件的关键，安装时要确保销子完全插入销孔，并安装保险销，防止销子脱落。
四、贝雷梁的安装1、测量放线根据设计要求，在施工现场进行测量放线，确定贝雷梁的安装位置和标高。
2、吊车就位选择合适的吊车，并将吊车就位，确保吊车的工作半径和起吊能力满足安装要求。
3、贝雷梁的起吊使用吊车将拼装好的贝雷梁吊起，缓慢移动到安装位置上方。
4、安装就位调整贝雷梁的位置和标高，使其符合设计要求，然后将贝雷梁与下部支撑结构连接牢固。
五、贝雷梁的使用注意事项1、荷载限制严格按照设计要求控制贝雷梁上的荷载，不得超载使用。
2、定期检查在使用过程中，要定期对贝雷梁进行检查，发现问题及时处理。
3、防护措施在贝雷梁的周边设置防护栏杆，防止人员和物体坠落。
4、环境影响考虑风、雨、雪等环境因素对贝雷梁的影响，采取相应的防护措施。
六、贝雷梁的拆除1、拆除准备制定拆除方案，准备好拆除所需的工具和设备。
2、解除连接先解除贝雷梁与上部结构和下部支撑结构的连接。
