核电厂抗震分析
最新核电站抗震分析
核电站抗震分析------------------------------------------作者xxxx------------------------------------------日期xxxx核电站抗震分析摘要核电站抗震性一直是核电站设计的主要问题之一随着此间题各方面研究的深人和研究手段的进步,核电站的抗展计算理论也在不断发展本文试图根据已有的资料，在核电站抗展问题的一些主要方面地展输人参数的确定,抗展计su算理论,结构与地基的相互作用 ,逐层加速度谱及反应谱的确定,建筑物及设备的抗展计算，地基、基础及地下建筑的抗震计算等研究状况作一些综述，并在此基础上展望一下需要解决的问题关键词：核电站抗震分析结构及设备抗震性抗震安全社会背景:20１1年0３月１4日，日核电站面临再爆炸风险抗震能力设计不足惹祸;2010年的伊朗6。
5级地震;2008年的四川地震等，这些地震摆在我们人类的面前不得不说,我们研究核电站的防震能力不仅与核电站的结构和地基等宏观因素有关,而且也和微观设计因素有关，例如窗户玻璃的防护、书架和安全柜的摆设以及吊灯的设计等等，必须综合考虑各种因素才能把地震灾害减少到最低限度目录:一抗震分析的目的；二,抗震计算理论三结构与地基的相互作用四结语一抗震分析的目的;抗震分析的三个任务:1．确定地震任务2．计算核电站的抗震反应3．最基本的要求是保证设备在正常环境下和地震载荷下能够正常运行,并执行其原有的功能•抗震分析思路：设计地震和抗震设计(1）外部荷载、地震作用→结构→结构响应→结构设计。
（2)输入结构响应、其它输入条件→设备→设备响应→设备设计、实验鉴定。
核电厂抗震分析的特点:1、对于抗震分析和地震安全评估，具有严格的法规、标准和安全导则体系选址:HAＤ1０１／01、ＲG1.165、NS-G——分析/设计:HAD102/02、GB50267、ＲCC—G、ＡSCE ４-8６(89）、ＳRP 、NＳ—Ｇ-1。
核电站建筑结构的抗震分析与设计
核电站建筑结构的抗震分析与设计核电站是一个复杂的建筑系统，其结构设计必须经过严格的抗震分析和设计。
在地震频繁的地区，核电站的抗震性能显得尤为重要。
本文将对进行深入探讨，旨在提高核电站的安全性和可靠性。
首先，核电站作为国家重要的能源设施，在设计和建设之初就应当考虑地震对其可能造成的影响。
地震是一种自然灾害，其破坏力巨大，如果核电站在地震发生时无法承受地震力的作用，后果将不堪设想。
因此，核电站的抗震设计至关重要。
抗震设计的首要任务是确定设计地震动参数，即确定地震烈度、加速度谱、持续时间等参数，这些参数将直接影响到核电站结构的设计。
其次，核电站建筑结构的抗震设计需要满足一系列的技术要求和规范标准。
《核电站抗震设计准则》对核电站的抗震设计提出了具体要求，包括确定设计基准地震动、进行结构分析和验算、设定设计地震作用效应等。
此外，核电站建筑结构的抗震设计还需满足国家相关的建筑抗震规范，确保其在地震作用下不发生倒塌、垮塌等破坏。
在进行核电站建筑结构的抗震分析时，需要考虑多种影响因素，如土壤条件、建筑结构形式、材料性能等。
土壤条件是影响核电站抗震性能的重要因素之一，地基土的承载能力、地震波传播速度等都将直接影响到核电站结构在地震作用下的响应。
建筑结构形式也是影响核电站抗震性能的关键因素，结构的抗震性能与结构形式的选择密切相关，如钢结构、混凝土结构、钢混结构等，不同结构形式在地震作用下的受力性能各有差异。
材料性能是决定核电站结构承载能力的重要因素，建筑结构所使用的材料必须符合相应的技术标准，具有足够的强度和韧性，才能确保核电站在地震作用下的安全性。
除了考虑单个因素的影响外，还需要通过综合分析来评估核电站结构在地震作用下的整体响应。
抗震分析通常采用静力分析和动力分析相结合的方法，通过建立数学模型和进行计算仿真，确定核电站在地震作用下的变形、应力、位移等参数，以评估结构的安全性和稳定性。
动力分析是核电站抗震设计中的重要环节，通过动态求解核电站结构在地震作用下的响应，可以更加真实地反映核电站结构的动态性能，为结构的合理设计提供参考依据。
核电抗震研究综述
第一章核电设备抗震设防及次生灾害1.1核电抗震设备分类1.1.1安全等级核电设备的安全等级可分为四级，即安全一级、安全二级、安全三级和安全四级。
（1）安全一级安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。
安全一级包括反应堆冷却剂系统中主要承压设备：反应堆压力容器、主管道以及延伸到并包括第二个隔离阀的连接管道（内径大到破损后正常补水系统不能补偿冷却剂的流失）、反应堆冷却剂泵、稳压器、蒸汽发生器的一次侧和控制棒驱动机构的壳体。
安全一级设备选用的设计等级为一级，质量为A组。
美国联邦法规规定，必须按实际可能的最高质量标准来设计、制造、安装及试验。
具体地说应符合美国机械工程师协会（ASME）规范第Ⅲ篇（核动力装置部件）第一分册中关于一级设备的规定。
（2）安全二级安全二级主要指反应堆冷却剂系统承压边界内不属于安全一级的各种部件，以及为执行所有事故工况下停堆、维持堆芯冷却剂总量和排出堆芯热量及限制放射性物质向外释放的各种部件。
例如如下一些部件：1）反应堆冷却剂系统承压边界部件中非核一级设备和部件：余热排除系统、安全注入系统及安全壳喷淋系统等。
2）构成反应堆安全壳屏障的设备和部件：安全壳及隔离贯穿反应堆厂房的流体系统的阀门和部件，二回路系统直至反应堆厂房外第一个隔离阀的部分，安全壳内氢气控制监测系统及堆芯测量系统的设备和部件。
（3）安全三级安全三级主要指下述一些系统的设备：为控制反应性提供硼酸的系统；辅助给水系统；设备冷却水系统；乏燃料池冷却系统；应急动力的辅助系统；为安全系统提供支持性功能的设施（例如燃料、压缩空气、液压动力、润滑剂等系统设施）；空气和冷却剂净化系统；放射性废物贮存和处理系统。
（4）安全四级安全四级核岛中不属于安全一、二、三级的设备为非核安全等级。
但非核安全级的设备设计制造应按非核规范和标准中较高的要求执行，必要时，还应附加与安全的重要性相适应的补充设计要求。
两个不同安全等级的系统的接口，其安全等级应属于相连系统中较高的安全等级。

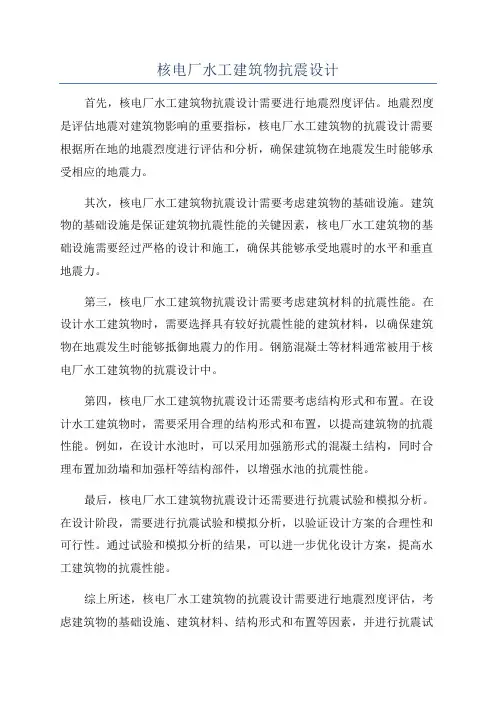

核电厂水工建筑物抗震设计
核电厂水工建筑物抗震设计
首先，核电厂水工建筑物抗震设计需要进行地震烈度评估。
地震烈度是评估地震对建筑物影响的重要指标，核电厂水工建筑物的抗震设计需要根据所在地的地震烈度进行评估和分析，确保建筑物在地震发生时能够承受相应的地震力。
其次，核电厂水工建筑物抗震设计需要考虑建筑物的基础设施。
建筑物的基础设施是保证建筑物抗震性能的关键因素，核电厂水工建筑物的基础设施需要经过严格的设计和施工，确保其能够承受地震时的水平和垂直地震力。
第三，核电厂水工建筑物抗震设计需要考虑建筑材料的抗震性能。
在设计水工建筑物时，需要选择具有较好抗震性能的建筑材料，以确保建筑物在地震发生时能够抵御地震力的作用。
钢筋混凝土等材料通常被用于核电厂水工建筑物的抗震设计中。
第四，核电厂水工建筑物抗震设计还需要考虑结构形式和布置。
在设计水工建筑物时，需要采用合理的结构形式和布置，以提高建筑物的抗震性能。
例如，在设计水池时，可以采用加强筋形式的混凝土结构，同时合理布置加劲墙和加强杆等结构部件，以增强水池的抗震性能。
最后，核电厂水工建筑物抗震设计还需要进行抗震试验和模拟分析。
在设计阶段，需要进行抗震试验和模拟分析，以验证设计方案的合理性和可行性。
通过试验和模拟分析的结果，可以进一步优化设计方案，提高水工建筑物的抗震性能。
综上所述，核电厂水工建筑物的抗震设计需要进行地震烈度评估，考虑建筑物的基础设施、建筑材料、结构形式和布置等因素，并进行抗震试
验和模拟分析，以确保水工建筑物在地震发生时能够保持正常运行和安全性。
核电厂抗震设计规范
核电厂抗震设计规范
核电厂抗震设计规范是指为了确保核电厂在地震发生时能
够安全运行而制定的技术规范。
以下是一些常见的核电厂
抗震设计规范：
1. 地震烈度等级：根据该地区的地震历史和地质条件，确
定核电厂所在地的地震烈度等级。
2. 设计基准地震动参数：确定核电厂在地震发生时所受到
的最大地震力，并确定其频谱特征，如加速度、速度和位
移等。
3. 地震动输入：根据设计基准地震动参数，模拟核电厂结
构在地震发生时所受到的地震动，用于进行结构响应分析。
4. 结构抗震设计：根据核电厂的特点和抗震要求，设计和
计算核电厂的结构，包括建筑物的基础、主体结构和设备
支撑系统。
5. 设备和管道设计：确保核电厂的设备和管道在地震发生
时能够正常工作，采取一些措施，如加强设备和管道的支
撑和固定。
6. 防洪设施设计：考虑到地震可能引发水灾，核电厂需要
设计防洪设施，确保设备和核材料能够安全。
7. 消防和安全设备：核电厂需要设计合适的消防和安全设备，以应对地震发生时可能出现的火灾、泄漏和其他危险。
8. 安全措施和应急预案：核电厂需要制定详细的安全措施
和应急预案，确保在地震发生时能够及时采取行动并保护
人员和环境安全。
以上是一些常见的核电厂抗震设计规范，具体要根据不同国家和地区的法规和标准进行设计。
核电厂建筑物抗震设计
核电厂建筑物抗震设计
1、建筑物应根据其对核安全的重要性进行核安全分析，其抗震设计应符合下列规定：
（1）当建筑物损坏或丧失功能后不会危及核电厂Ⅰ、Ⅱ类核安全物项时，应按非核用途的常规建筑物进行抗震设计。
（2）当建筑物发生破坏、坠落、移位或任何其他的空间反应，会危及核电厂Ⅰ类或Ⅱ类物项功能时，除应按非核用途的常规建筑物进行抗震设计外，尚应保证建筑物在Ⅰ类或Ⅱ类物项对应的基准地震动作用下不会倒塌或不会丧失功能。
2、常规岛建筑物抗震设计除应符合本规范的规定外，尚应符合现行国家标准《建筑工程抗震设防分类标准》GB 5022
3、《建筑抗震设计规范》GB 50011、《构筑物抗震设计规范》GB 50191和《电力设施抗震设计规范》GB 50260的有关规定。
3、常规岛抗震设防烈度及其厂址地震动参数，应按批准的地震安全性评价报告确定。
4、抗震设防烈度为6度及以上地区的常规岛建构筑物，应进行抗震设计。
抗震设防类别的划分应符合下列规定：
（1）汽轮发电机厂房、汽轮发电机基座、屋内配电装置楼、开关站控制楼和氢气站等，应划分为重点设防类建筑。
（2）除本条第1款以外的其他生产与辅助建筑，应划分为标准设防类建筑。
5、厂房结构布置应与工艺专业统一规划，宜选用抗震性能好且经济合理的结构体系。
不规则建筑抗震设计应符合现行国家标准《建筑抗震设计规范》GB 500 11的有关规定。
6、当汽轮发电机厂房采用抗震性能化设计时，应对选定的抗震性能目标进行技术和经济可行性综合分析论证。
选定的性能目标不应低于现行国家标准《建筑抗震设计规范》GB 50011中规定的基本抗震设防目标。
核电厂抗震设计规范(1)
核电厂抗震设计规范1. 引言核电厂是一种重要的能源设施，其安全性和可靠性至关重要。
抗震设计是保障核电厂运行安全的重要措施之一。
本文档旨在制定核电厂抗震设计规范，以确保核电厂在地震发生时能够安全稳定地运行。
2. 设计目标核电厂抗震设计的目标是保证设施在地震发生时不受到破坏，并确保其功能不受影响。
具体设计目标包括：•核电厂主要设施的稳定性和完整性保持，不发生结构崩塌。
•确保核电厂的安全系统能够正常工作并保障人员安全。
•减少地震对核电厂运行的影响，并确保系统能够恢复正常操作。
3. 设计基准核电厂抗震设计应基于地震工程学的原理和规范。
设计应参考国家和国际标准，如国家地震设计标准和核电行业的技术规范。
设计基准应包括以下内容：•设计地震烈度等级和频谱加速度值。
•核电厂的基本设计参数，如结构类型、高度、质量等。
•地震作用分析的方法和准则。
4. 设计原则核电厂抗震设计应遵循以下原则：•结构强度应满足设计基准，能够承受设计地震作用。
•结构应具备良好的变形能力和抗震能力，能够吸收地震能量。
•设备和管道系统应考虑地震作用对其的影响，采取相应的加固和抗震措施。
•系统的复杂性和可靠性要求应考虑到地震作用。
•人员疏散和安全系统应具备抗震能力。
5. 设计要求在设计核电厂抗震能力时，应满足以下要求：5.1 结构设计要求•结构设计应满足承载能力和刚度要求，确保结构的安全性和稳定性。
•结构应采用合理的构件和连接方式，以保证结构的整体性和稳定性。
•结构材料的选择和使用要符合相关标准和规范。
5.2 设备和管道系统要求•设备和管道系统应设计为能够抵御地震力量的稳定结构。
•设备和管道系统应采用适当的加固和隔震措施，以减少地震对其的影响。
5.3 人员疏散和安全系统要求•核电厂应设置合理的疏散通道和紧急出口，确保人员在地震发生时能够安全疏散。
•安全系统应具备自动启动和动力供应的能力，确保核电厂的安全工作。
5.4 抗震设备要求•核电厂应配备防震设备，如隔震台、减震器等，以减少地震对设备和结构的影响。
核电厂地震安全性分析
核电厂地震安全性分析核电厂作为一种重要的能源供应方式，在我国的发展中发挥着不可替代的作用。
然而，地震作为一种自然灾害，不可避免地会对核电厂的安全性产生影响。
因此，对核电厂地震安全性进行深入分析，具有极其重要的现实意义。
地震是一种破坏性极强的地质灾害，其对建筑物和设施的破坏程度取决于地震烈度以及建筑物自身的抗震能力。
而对于核电厂这种高风险、高敏感性的设施来说，地震可能带来的后果更加严重。
因此，核电厂地震安全性的分析至关重要。
首先，影响核电厂地震安全性的因素有很多。
包括地震烈度、地质构造、地震烈度剧烈程度和频率等。
在设计核电厂时，必须充分考虑这些因素，确保核电厂在面对地震时能够确保人员和设施的安全。
其次，核电厂地震安全性分析的方法也是多种多样的。
通常采用的方法有地震动力学分析、地震时程分析、地震容许性分析等。
这些方法可以帮助我们更加全面地了解核电厂在地震条件下的动态响应特性，进而评估核电厂的地震安全性。
另外，对于核电厂地震安全性分析来说，还需要考虑到不同级别的地震条件下核电厂的抗震能力和安全性。
一般来说，核电厂会根据设计基准地震烈度进行设计，同时进行更严格的后备设计，以确保核电厂在地震时能够安全稳定地运行。
需要指出的是，地震风险的不确定性是核电厂地震安全性分析中一个很重要的问题。
地震是一种地质灾害，其具有瞬时性和不可预测性。
因此，如何准确评估核电厂在地震条件下的安全性，是一个需要不断完善和改进的领域。
综合以上所述，核电厂地震安全性分析是一个复杂而又重要的研究领域。
只有不断加强对核电厂地震安全性的研究，才能够保障核电厂在面对地震时的安全性，确保核电厂持续稳定地运行，为国家的能源供应做出重要贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核电站抗震分析
摘要：核电站抗震一直以来都是从设计、建设到运行时主要考虑的因素之一。
拥有足够强度的结构，是发生地震时保证核电站各个设备的完整性，防止放射性物质向厂外泄露的必要条件。
不同地区对核电站的抗震级别要求不同，需要根据当地的需求来设计、建造。
随着核电发展和研究手段的进步，人类对核电站的抗震领域具有了较为成熟的经验和知识。
本文根据日本福岛第一核电站事故，对核电站抗震问题进行简要分析，以及展望第三代反应堆AP1000、EPR在应付地震时的新措施。
关键词：核电站抗震、强度结构、完整性、第三代堆、新措施
核电站正常运行时不失为我们生活中的清洁能源，但核电站又具有很高的社会危险性，与一般工业建筑及民用建筑相比，核电站需具有较高的抗震要求。
根据已经形成的国际惯例，核电站设计时要求依据两个地震危险水平进行。
即：运行基准地震和安全停车地震。
运行基准地震水平是核电站利用期间可能预计到的最大地震；安全停车地震水平是核电站场地内最大的可能性地震。
对于核电站中，不管是建筑物及系统、设备及单元，某一元素的损坏都有可能导致核电厂放射性物质向周围环境泄露，对居民的健康和环境构成威胁。
因为不同地区的核电站强度要求性能不同，所以要根据当地的实际情况来对核电站强度进行设计、建造，从而防止不必要的浪费。
2011年3月11日，日本附近海域发生了9.0级的地震，随之而来的是地震引起的10m高的海啸。
福岛第一核电站的6台机组在地震时都紧急停堆，并启用了应急设备。
但是海啸带来的海水将核电站备用的才有发电机给淹没，造成停堆后的堆芯的余热无法排除，引起堆芯的温度升高，堆芯融化，并引起堆芯燃料包壳锆和水蒸气发生反应，产生氢气，在安全壳内发生了爆炸，爆炸炸掀了安全壳的顶部，是防止放射性物质泄露的最后一层保护屏障也破坏了。
最终导致了核电厂历史上的仅次于上世纪切尔诺贝利核电站放射性物质外泄的重大事故。
对于此次人类发展核电史的灾难，我们发现面对于这样的大自然灾害，虽说地震级数和海啸浪高是导致福岛第一核电站发生事故的根本因素，但仔细想想，
对于这样的核电事故，只要我们刚开始从设计、建造时考虑到以下所说列举问题，悲剧绝对不是无可避免的。
一是没有充分考虑到核电厂选址和低估了灾难强度。
核电站的选址是非常关键的，重要的一点是要尽可能远离地震活动带和易发生地质灾害的地质构造环境；由于日本国土狭窄，本身就处在环太平洋火山带上，地震威胁不容忽视，尽管很多专家和公众曾激烈反对日本建造核电站。
但是，出于经济利益的考虑，日本仍然建设了大量核电站。
日本早期核电站设计抗震标准为里氏6.5级，在2006年日本修改了核电站抗震标准，将这一标准提高到抗震能力最大为里氏7.0级。
但这次9.0级特大地震对抗震能力最大为里氏7.0级安全标准的核电站造成损害也就不足为奇了。
二是核电站的超役工作，设备老化无法抵抗强震的破坏。
今年2月7日，东京电力公司完成了对于福岛第一核电站1号机组的分析报告，报告称机组已经服役40年，出现了一系列老化的迹象，包括原子炉压力容器的中性子脆化、压力抑制室出现腐蚀等。
但当地并没有关闭该核电站，而是为其制定了长期保守运行也就是再延长使用20年的方案。
16日日本专家在分析核电站泄漏事故原因时也认为是设备老化所致。
四是对于地震强度考虑不够，安全备用设施没起作用。
核电厂应急救援措施在设计的时候就应该考虑的十分周全，一般会有相当比例的设施和设备就是为了安全而考虑的，也就是我们常说的出现“万一”灾害情况时才可能用到的这些安全备用设备和设施，其中大部分这样的设施和设备直到核电站退役可能都不会使用。
但是，这次日本核电站特大地震发生后，首先是外部电网断电，继而发动机组出现故障，阀门又失灵等等，这些原因出现可以说是因为地震级数实在是太大所致，但福岛核电站没有考虑到特大地震和海啸组合造成的危害是专家们的考虑欠缺。
每一次核电事故给我们带来灾难的同时，也给我们人类带了教训和经验，作为缓解世界能源危机的核能源，我们肯定要坚定不移的发展下去，不能因噎废食。
这样当地震、海啸等重大灾难来临时，人类有足够的时间去处理所料所不及的事故。
参考文献：。
