地图基础知识2
10地形图的基本知识
计算实例 1、已知某地位于 东经117°16′10″，北纬 31°53′30 ″，试求该地所在1:10000和1：5000比例 尺地形图的分幅编号。
则先计算其在1：100万地形图中的编号 横行（由纬度）：INT（纬度/4）+1= 8： H 纵列（由经度）：INT（经度/6）+1+30=50 H-50
地形图的基本知识
1 数字比例尺 用分子为1，分母为整数的分数表示的比例尺称为数字比例尺。
l/L = 1/(L/l) = 1/M
由比例尺与图上距离可以确定实地距离
L = M × l
2 图示比例尺 一般说来，在图上除写有数字比例尺外，还有用线段表示的比例 尺，这就是图示比例尺。图示比例尺有直线比例尺和复式比例 尺两种。
地形图的基本知识

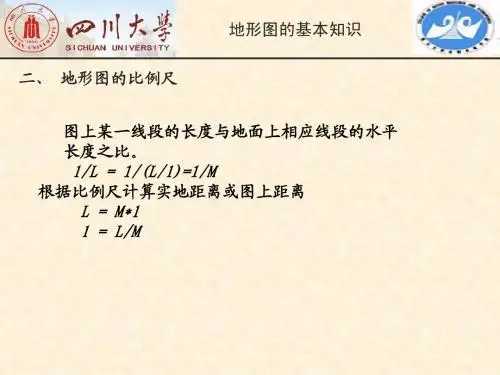

二、 地形图的比例尺
图上某一线段的长度与地面上相应线段的水平 长度之比。
l/L = 1/(L/l)=1/M
根据比例尺计算实地距离或图上距离
L = M*l l = L/M
地形图的基本知识
大比例尺地图 1∶500、1∶1000、1∶2000、1∶5000 、1∶10000的 地形图 中比例尺地图 1∶2.5万、1∶5万、1∶10万的地形图 小比例尺地图 1∶25万、1∶50万、1∶100万的地形图，称为小比例尺 图 多比例尺地图管理：multi-scale
地形图的基本知识
地形图的基本知识
（2）山脊和山谷
山脊。山脊的最高 点连线称为山脊线，又称为分水线 。山脊等高线表现为 一组凸向低处的曲线。 相邻山脊之间的凹部是山谷。山谷中最低点的连线称为 山谷线，山谷线又称为集水线。山谷等高线表现为一组 凸向高处的曲线。 山脊线和山谷线合称为地性线 。
地球地球仪地图基础知识
一、地球/地球仪常用数据1.地球赤道半径6378.1千米2.地球极半径6356.8千米3.地球平均半径6371千米4.赤道周长40075千米5.地球表面积5.1亿平方千米6.海洋占71%，陆地占29%7.本初子午线为0°经线8.人为日界线为180°经线9.自然日界线是“0时”经线10.南北半球的界限是赤道11.东西半球的界限是160°E 20°W12.五带的划分以回归线和极圈为界13.经线上纬度相差1°，距离相差111千米赤道上经度1°距离为111千米二、经线与纬线的区别经线：1.所有经线长度均相等，形状均为半圆形2.所有经线均相交于南北极点3.所有经线指示南北方向4.两条正相对的经线，可组成一个经线圈，而且每个经线圈均能平分地球5.任意两条经线的间隔距离，在赤道上最大，由赤道向两极递减纬线：1.纬度相同的纬线长度相等，赤道是最长的纬线，向两极递减2.所有纬线互相平行3.所有纬线都指示东西方向4.任意一条纬线都可以独立为圆，但只有赤道能平分地球三、地图上的比例尺1.比例尺定义：表示图上距离比实地距离缩小的程度2.比例尺的表示方式：线段式、文字式、数字式3.比例尺的计算公式：比例尺=图上距离/实地距离4.比例尺的大小：分母越大，分数值越小，比例尺越小；分母越小，分数值越大，比例尺越大5.比例尺大小与实地范围内容详略的关系：比例尺越大，反映实地范围越小，反映的地理事物就越详尽；比例尺越小，反映的实地范围越大，反映的地理事物就越简略6.比例尺与图幅的关系：反映同样的事物比例尺越大需要的图幅越大，比例尺越小需要的图幅越小四、1.一般方向：上北下南，左西右东2.指向标法：依据图上的指向标判断方向，一般指向标箭头指向北3.依据地球的自转公转方向确定：顺地球自转公转的方向为东。
地图学基础知识
地图学基础知识1．什么是地图？地图是按照一定的法则,有选择地以二维或多维形式与手段在平面或球面上表示地球(或其它星球)若干现象的图形或图像，它具有严格的数学基础、符号系统、文字注记，并能用地图概括原则，科学地反映出自然和社会经济现象的分布特征及其相互关系。
2、什么是数字地图?数字地图是存储在计算机的硬盘、软盘、光盘或磁带等介质上的，地图内容是通过数字来表示的，需要通过专用的计算机软件对这些数字进行显示、读取、检索、分析。
3、什么是栅格图？栅格图是基于一套行列组成的方格数据模型，使用一组方格描述地理要素，每一个方格的值代表一个现实的地理要素。
栅格数据适合于做空间分析和图象数据格式的存储，不适合做不连续的数据处理。
4、什么是数字栅格地图（DRG）？数字栅格地图(DRG)是纸质地图的栅格数字化产品。
每幅图经扫描、几何纠正、图幅处理与数据的压缩处理，形成在内容、精度和色彩上与地图保持一致的栅格文件。
5、什么是栅格图像？栅格图像，也称光栅图像，是指在空间和亮度上都已经离散化了的图像。
我们可以把一幅栅格图像考虑为一个矩阵，矩阵中的任一元素对应于图像中的一个点，而相应的值对应于该点的灰度级，数字矩阵中的元素叫做像素。
数字图像与马赛克拼图相似，是由一系列像素组成的矩形图案，如果所有的像素有且仅有两个灰度级（黑或白），则称其为二值图像，也即位图；否者称其为灰度图像或彩色图像。
6、什么是矢量图？矢量图是基于直角坐标系统，用点、线、多边形描述地理要素的数据模型或数据结构。
每一个地理要素由一系列有顺序的的x、y坐标描述，这些要素与属性相结合。
7、为什么要将栅格地图矢量化？纸质地图经扫描仪扫描后，初步保存为栅格图像（常见的格式有TIFF、BMP、PCX、JPEG等）。
栅格图像在地理应用领域有着这样的缺陷：首先，栅格图像文件对图像的每一像素点（不管前景或背景像素）都要保存，所以其存储开销特别大。
另外，我们不能对图像上的任一对象（曲线、文字或符号）进行属性修改、拷贝、移动及删除等图形编辑操作，更不能进行拓扑求解，只能对某个矩形区域内的所有像素同时进行图像编辑操作。
第二课：用图基础理论知识
四、按方位角行进
（二）行进的方法要领
2、达到第一目标点后，再依第 一目标点至第二目标点的磁方位角， 在行进路线的方向上寻找高大、透 空地物作为行进方向的辅助物，按 出发点至第一目标的行进要领依进
四、按方位角行进
（二）行进的方法要领
3、当无敌情顾虑时，在选择好 行进方向辅助物的前提下，可按 图和实地地形沿道路行进。当预 计达到目标点时，应详细实施对 照，准确找到目标点位，然后继 续 行 进 直 至 终 点 。
由近至远，再由远至近。
（三）确定站立点在图上的位臵
地形关系位置判定法（目估法） 后方交会法
侧方交会法 磁方向角交会法
极距法
当站立点在线状地物上时可选用侧方交会法：
1、标定地图；
2、在线状地物的侧方选择一至两个图上和现地都有的明 显地形点； 3、利用明显地形点进行瞄准画线，实施侧方交会； 4、两条方向线的交会点，就是站立点在图上位置。
庙宇、古塔的正门
（一）标定地图方位 1、概略标定 在已明确实地方位的基础上，
将地形图上方对向现地的北方，
则地图的方位即已概略标定。
（一）标定地图方位
2、利用指北针标定
p
使指北针的准星朝向 图（北）方，直尺边与图 上的磁子午线（p--pˊ)重 合然后转动地图使磁针北 端指零，地图方位即已标 定。
pˊ
当站立点到已知点的距离便于测量时可选用极距法：
1、标定地图； 2、选择一个距离较近，在图上和现地都有的明显地形 点； 3、描画方向线； 4、估测出从站立点到明显地形点的距离，在方向上定 出一点。
（四）确定目标点在图上的位臵
明显地形点法 光线法
前方交会法
磁方位角交会法
利用明显地形特征目估法判定：
(完整版)地图学基础知识
地图学：第一章：现代地图学概论地图定义：按照严密的数学法则，并使用特定的符号系统把空间事物抽象地表示在平面或者球面上，并且其还具有传输事物信息的一种图形地图的基本特性：1、严密的数学法则2、科学的地图概括3、特定的符号系统地图的组成要素：1、数学要素确定地理要素的空间位置，“骨架”作用，大地控制点、比例尺、经纬网2、地理要素地图根据制图要求表达的内容（内容要素），自然要素：水系、地形、土质植被社会经济要素：居民地、交通线，用图形表示，“图形要素”3、辅助要素图名图号、图例、文字说明等4、现代地图还包括技术设备和技术操作地图的功能1、信息载负功能2、信息传输功能3、客观模拟功能4、认知与感受功能现代地图分类（一）按地图功能和内容分类按地图功能分类，普通地图、专题地图、专用地图、特种地图按地图内容分类，普通地图、专题地图（主要方法）普通地图：同等详细程度全面表示地面上主要的自然和社会经济现象的地图，可分为地形图和地理图。
专题地图：着重表示一种或几种自然或社会经济现象的地图（二）按地图比例尺分类大比例尺地图（>=1：10 万），地市规划中比例尺地图（大于1：100 万，小于1：10 万），国家或省级规划小比例地图（1：100 万以及更小比例尺），教育普及第二章：制图框架与成图方法一、地图成图方法：实测成图法、编绘成图法地理空间信息特征：空间特征、时间特征以及属性特征大地水准面：假定在重力作用下海水面静止时的平均水面，并假设此面穿过穿过大陆与岛屿，连续扩展形成处处与铅垂线成正交的闭合曲面大地水准面高低起伏，地球内部物质密度不均，起伏不定的重力等位面，又称地球物理表面平均海水面为椭球体面，地球数学表面地理坐标系：空间参照系是测量空间点坐标位置的一种度量衡制地球表面点坐标的确定包括两方面内容：1、地面点在地球椭球体面上的投影位置，采用地理坐标系2、地面点到大地水准面的垂直距离，采用高程系天文经纬度：天文经度：首子午面与过观测点的子午面所夹的二面角，天文纬度：过某点的铅垂线与赤道平面之间的夹角大地经纬度：大地经度L:过参考椭球面上某一点的大地子午面与首子午面之间的二面角大地纬度B:大地纬度是指过参考椭球面上某一点的法线与赤道面的夹角地心经纬度:地心经度等同于大地经度，地心纬度是指参考椭球体面上的任意一点和椭球体中心连线与赤道面的夹角地图学中常用。
基础地图知识点总结大全
基础地图知识点总结大全地图的基础知识点包括地图的类型、投影、比例尺、图例、坐标系统、地图制图技术等。
一、地图的类型按照地图所显示的内容和用途，地图可以分为多种类型，常见的地图类型包括：1.地形图：用等高线、颜色或者立体图来显示地表地貌和地势的特征，以及山脉、河流、湖泊等自然地物的分布和特征。
2.地质图：用颜色或者图形显示地球表面的地质构造、岩层、矿物资源分布等信息。
3.气候图：用等温线、降雨分布图等形式显示地球不同地区的气候特征和分布规律。
4.经济地图：显示不同地区的经济发展水平、资源分布、产业结构等信息。
5.政治地图：显示不同国家、行政区划的分布、边界、首都、主要城市等信息。
6.交通地图：显示道路、铁路、航线、港口等交通设施的分布和网络。
7.地形图：用图形或者颜色显示地表地貌和地势的不同特征。
8.专题地图：根据特定的主题和目的，选择特定的地理要素进行展示，如人口密度、土地利用、环境污染等。
二、地图的投影地球是一个近似球体，而地图是在平面上展示地球表面特征的图形，因此需要进行投影。
地图投影是地图制图的基本技术，选择合适的投影方式对地图的真实性、面积和角度进行保持，不可能兼顾全面。
常见的地图投影方式包括：1.等角正轴投影：保证纬线和经线的角度在地图上显示为相等的投影方式，如麦卡托投影。
2.等面积投影：保证地球上任意区域的面积在地图上的显示面积相等的投影方式，如兰伯特投影。
3.等距投影：保证地球上两点之间的距离在地图上的显示为真实距离的投影方式，如墨卡托投影。
4.方位投影：保证一个特定点的真实方位在地图上的方位也是相同的投影方式，如极射投影。
5.复合投影：结合上述各种投影方式的优点，可以更好地满足特定地理区域的需要。
三、地图的比例尺地图的比例尺是表示地图上距离与实际地球上距离的比例关系，通常用分数或者比值来表示。
比例尺可以是数字比例尺，也可以是图形比例尺。
1.数字比例尺：用数值表示地图上的距离与实际地球上距离的比例关系，如1:10000表示地图上的1毫米表示实际地球上的10000毫米，10000米，或者10公里。
高二区域地理复习学案设计二地图的基础知识
地图的基础知识一．教学目标1．能够在地图上依据经纬线或者指向标等确定方向。
2．在地图上测量两点间直线距离，并根据比例尺换算成实地距离。
3．在地形图上识别高原、山地、盆地、丘陵、平原这五种地形。
4．能够在等高线地形图上估算某个地点的高程。
5．能够根据使用目的（例如旅游）确定所选择的地图类型及其比例尺。
6．举例说明一到两种现代高科技地图（例如遥感图像和电子地图等）及其在日常生活中的用途。
二．内容解析（见区域地理复习教材P8--P10）三．学习建议(1)地图是日常生活、生产，以及学习地理所必需的重要工具。
所以应使学习地图的过程变为一个使用地图的过程，边学边用，边用边学，在学中用，在用中学。
(2)由于地图是采用一定数学方法绘制而成的，所以，使用地图，从地图上获取地理信息时就需要量算，需要用形象思维和空间想象能力来认识地理事物的形象特征，建立地理事物空间方位的概念。
初中阶段学生的认知发展开始进入形式运算阶段，有些学生在地图符号的认知和空间关系的建立方面仍然可能存在一定难度，教师需要创设多种情境，建立地面实物和地图符号间的对应关系，并要注意结合学生的生活经验进行教学。
因此，地图比例尺知识的学习、运用，以及地图方向及地理事物之间的空间位置关系的判别，是本节学习的重点和难点。
(3)地图是了解地表事物、学习地理知识的工具，其种类多样，我们要在日常生活中能根据实际需要选择更合适的工具解决地理学习问题。
(4)了解知识的产生过程，有利于深化对知识的理解、提高运用知识的能力。
简单了解普通地图、专题地图、等高线地形图、地形剖面图的制作过程，对掌握这些地图的特性，提高阅读及获取信息的能力非常有益。
亲自参与动手活动，对所学知识知其然，也知其所以然。
例如，根据像片编制地图，决定内容的取舍。
学习描述学校到家庭的行程以及沿途景物，班级共同绘制一幅世界地图等。
四．重难点突破：【地图的基本要素】——比例尺方向图例1.关于“比例尺”（1）分类：文字式线段式数字式（2）比例尺的比较与计算：2.在地图上确定方向。
地图基础必学知识点
地图基础必学知识点1. 经纬度系统：地球可以用经纬度系数来表示位置。
经度是地球表面上任意点的东西方位置，以子午线（经线）为基准；纬度是地球表面上任意点的南北位置，以赤道为基准。
2. 地球的形状：地球不是一个完全的球体，而是略微扁平的椭球体。
这是因为地球自转速度较快，使得地球的赤道半径稍微大于极半径。
3. 地图投影：地球的表面是一个三维的曲面，而地图是平面的。
将地球的曲面投射到平面上的过程称为地图投影。
常见的地图投影方法有墨卡托投影、兰勃托投影、极射方位投影等。
4. 地图比例尺：地图比例尺是地图上距离与实际距离的比值。
比例尺可以表示为一比一万、一比五百等。
比例尺越大，地图上的细节越多。
5. 地理坐标系统：地图上的坐标系统可以用来确定一个点的位置。
常见的地理坐标系统有国家网格坐标系统、地心坐标系统等。
6. 地图符号：地图上使用的符号可以表示不同的地理特征。
常见的地图符号有点符号、线符号、面符号等。
7. 地图要素：地图上展示的各种地理特征，如山脉、河流、城市等，称为地图要素。
地图要素可以分为自然要素和人文要素。
8. 地图投影误差：因为地球的曲面无法完全展开在平面上，所以地图投影会导致一定的误差。
这些误差可以体现为距离变形、角度变形等。
9. 地图方向：地图上的方向通常是以正北方向为参照。
北方向是地球纵向的方向，东方向是指正北方向的右侧，西方向是指正北方向的左侧。
10. 地图制图：地图制图是将地理信息转换为地图的过程。
地图制图通常包括地理数据收集、数据处理、地图设计和地图输出等环节。
这些是地图基础必学的知识点，对于理解和使用地图十分重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、例题
例3、下面的地形剖 面图（下图）是根 据等高线地形图 （上图）中的某条 剖面线画出的，它 是（ A ） A． AB B． CD C． EF D．GH
四、例题
例4、（1999年广东）32、读沿东经89°线的地势剖面图,完成下列要求: （1）在图下用符号～～标出我国地势第一阶梯和第二阶梯的范围并注明。 （2）图中A是__准_格__尔___盆地,B是___吐__鲁_番__盆地,C是___塔__里__木_盆地。 （3）D为__青__藏____高原南部的__雅__鲁__藏_布___江。 （4）E是_印__度_____洋边缘的__孟__加_拉_____湾。
（1）图中的地区的主导风向 是 西北风 。
（2）E为重要的化学工业城市，
该城市选址考虑了多种条件，请
指出任意两种位于沿海平原，
河流的入海口，交通便利等。
（3）计划在甲、乙两地选址建
图1-2-21
1：50000
疗养院，合适地点 甲 。理
由甲地位于向阳坡，在城市主导风的。上风向，而且依山傍水，景色秀丽。
上 东北方向 。
（4）H地与G相比，地形有何不同_____ _ H地是山脊,而G地是山谷 __，理由
是 H处等高线向低处突出。 。
（5）E处的这种地形的相对高度最大不超
过 400米 米，最小不低于200米米。
图1-2-20
1：50000
四、例题
例2、读等高线地形图（图1-2-
21），完成下列要求：
B.选“面”：主要有确定水库汇水面积及坝址，选择适宜开辟梯田的 地区；选定工业区和居民区等。选择修建水库方案时，要考虑库址、 坝址及修建水库后是否需要移民等。在不考虑地质等条件下，一般选 择有较大集水区的盆地（洼地）地区，即“口袋形”的地区。“口小” 利于建坝；“袋大”腹地宽阔，库容量大。
三、地形剖面图
作业：
再见
概念：由等高线地形图为基础转绘而成的，能更直观地表示地面上沿 某一方向地势的起伏和坡度的陡缓。
画法：从等高线图上的剖面线与每条等高线相交的各点，分别向下 引垂线，按下图的垂直标尺将各点转绘到相应的高度位置上，然后 连成平滑的曲线，即得到该剖面线上的地形剖面图。
比例尺：垂直比例尺>水平比例尺。
四、例题
例1、读下面等高线地形图(图1-2-20)，完
成下列要求：（1：50000，图1-2-20）
（1）写出下列代号表示的地形名称：
A. 山脊
C. 鞍部 E 陡崖 .
（2）图中修建水库最适宜的地点是
，
理由D是
坝前为小盆。地，蓄水
量大；建坝工程量小。
（3）根据比例尺，量算甲、乙两村的实际
距离，并说出甲村在乙村的什么方向
《区域地理》复习课件
第一单元 地球与地图
第2讲 地图-2
宝安中学 2009.09.09
二、等高线地形图判读
不同地形的等高线表示状态：
地形
表示方法
山地山 闭合曲线外低
峰
内高▲符号
盆地洼 闭合曲线外高
池
内低
山脊
等高线凸向高 处山脊连线
示意图 等高线图
地形特征
说明
四周低中 部高
四周高中 间低
从山顶到 山麓凸起 高耸部分
示坡线画在 等高线外侧， 坡度向外侧 降
示坡线画在 等高线内侧， 坡度向内侧 降
山脊线也叫 分水线
二、等高线地形图判读
不同地形的等高线表示状态：
地形 表示方法 等高线凸
山谷 向高处山 谷连线
鞍部 一对山脊 等高线组 成
峭壁 多条等高 陡崖 线会合重
叠在一处
示意图等高线图
地形特征
山脊之间低 洼部分
说明
山谷线也叫集 水线
相邻两个山 鞍部是山谷线
顶之间呈马 最高处，山脊
鞍形
线最低处
近于垂直的山坡，称峭壁。 峭壁上部突出处，称悬崖或 陡崖
等高线地形图应用
•地形图的应用分析：
A.选“线”：主要有交通线（公路、铁路）、引水线、输油管线等。 选择交通线的基本要求：利用有利地形地势，既要考虑距离长短，又 要考虑路线平稳(间距、坡度等)，一般是在两条等高线间绕行，只有 必要时才可穿过一、两条等高线；尽可能少地通过河流，少建桥梁等， 以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段。
