串联谐振的原理
串联谐振与并联谐振原理以及并联谐振电流大的原因
串联谐振与并联谐振原理以及并联谐振电流大的原因华天电力专业生产串联谐振，下面为大家介绍串联谐振与并联谐振原理以及并联谐振电流大的原因。
串联谐振与并联谐振原理
在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。
串联谐振电路呈纯电阻性，端电压和总电流同相，此时阻抗较小，电流较大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。
在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。
并联谐振电路总阻抗较大，因而电路总电流变得较小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。
并联谐振电流大的原因
并联谐振是串联谐振试验装置的一个结构分支，用于对电气设备的绝缘性能检测，“并联”是一种连接的方法，谐振时的电路感抗和电路容抗相等而对消，电路呈纯电阻负荷状态，此时电路中的电阻最小所以电流最大。
根据欧姆定律U=IR可以得出，串联谐振电路并联时，电路中的电阻最小，电压不变,电流最大。
串联谐振主要组成部分是由：变频控制器、励磁变压器、组合式电抗器、补偿电容器和电容分压器，适用于高电压的电容性试品的交接和预防性试验。
串联谐振变压器的工作原理
串联谐振变压器的工作原理
串联谐振电路是由电感、电容和电阻组成的电路，在特定的频
率下，电感和电容的阻抗相互抵消，从而使电路呈现出最小的阻抗。
当变压器的一侧连接到串联谐振电路时，变压器的电感和电容会与
电路中的电感和电容相互作用，使得整个系统在谐振频率下呈现出
最低的阻抗。
这样，变压器就能以最高的效率将能量传输到负载上。
从变压器的角度来看，串联谐振变压器的工作原理主要是利用
谐振电路的特性来实现高效能量传输。
当输入电压通过变压器的一
侧时，谐振电路会使得变压器的电感和电容在谐振频率下形成共振，从而使得变压器的传输效率达到最大值。
这种谐振现象可以使得变
压器在工作时减小能量损耗，提高能量传输效率。
总的来说，串联谐振变压器的工作原理是利用谐振电路的特性，使得变压器在特定频率下能够以最高效率传输能量。
这种设计在一
些特定应用中能够提供更高的效能量传输和更低的能量损耗。
串联谐振升压的原理
串联谐振升压的原理串联谐振升压是一种常见的电路结构，可以将输入的电压提升到更高的电压水平。
本文将详细介绍串联谐振升压的原理及其应用。
1. 引言串联谐振升压是一种常见的电路结构，它可以通过谐振的方式将输入电压提升到更高的电压水平。
该升压电路常用于电源供电、无线通信和高压发生器等领域。
2. 电路结构串联谐振升压电路由电源、谐振电感、谐振电容和负载组成。
电源为直流电源，谐振电感和谐振电容串联连接，负载则连接在谐振电容的两端。
3. 工作原理在串联谐振升压电路中，当电源施加在电路上时，谐振电感和谐振电容会形成一个谐振回路。
在特定的频率下，谐振电感和谐振电容之间会形成共振，使得电路中的电流和电压达到最大值。
4. 共振频率计算共振频率可以通过以下公式计算得到：f = 1 / (2 * π * √(L * C))其中，f为共振频率，L为谐振电感的电感值，C为谐振电容的电容值，π为圆周率。
5. 工作状态在共振频率下，谐振电感和谐振电容之间的电压达到最大值。
此时，谐振电容上的电压会高于电源电压，从而实现升压效果。
6. 能量转移在串联谐振升压电路中，能量的转移可以通过谐振电容和谐振电感之间的振荡完成。
当电容充电时，电流增大，而能量储存在电容中。
当电容放电时，电流减小，能量从电容转移到电感中。
通过这种方式，电路中的能量得以传递和积累，从而实现电压的升高。
7. 电路稳定性在设计串联谐振升压电路时，需要注意电路的稳定性。
过大或过小的电流和电压可能导致电路的不稳定，甚至损坏电子元件。
因此，需要合理选择谐振电感和谐振电容的数值，以确保电路的稳定性和可靠性。
8. 应用领域串联谐振升压电路在实际应用中具有广泛的用途。
例如，它可以用于电源供电，将低电压的直流电源提升到合适的电压水平，以满足各种电子设备的工作需求。
此外，它还可以用于无线通信领域，实现信号的传输和增强。
另外，在高压发生器中，串联谐振升压电路可以将低电压转换为较高的电压，用于实验和科研领域。
lc串并联回路谐振原理
lc串并联回路谐振原理LC串并联回路是一种常见的电路配置，在无线通信、滤波器、放大器等领域都有重要的应用。
它们能够实现信号的选择性放大和滤波，是许多电子设备中不可或缺的组成部分。
所谓LC串并联回路，就是由电感元件（L）和电容元件（C）组成的串联或并联电路。
首先我们来了解一下LC串联回路的谐振原理。
当LC串联回路处于谐振状态时，电感和电容的组合能够实现对某一特定频率的信号进行放大和传输。
在串联回路中，电感和电容的阻抗相互抵消，使得电路呈现出纯电阻的特性。
此时，电路的谐振频率可以通过计算得到：\[f = \frac{1}{2\pi\sqrt{LC}}\]其中，f为谐振频率，L为电感的值，C为电容的值。
当外界信号频率与谐振频率相同时，电路的阻抗最小，信号通过电路会得到最大的放大增益。
对于LC并联回路来说，其工作原理与串联回路类似，但是电流、电压的特性有所不同。
并联回路中，电感和电容的阻抗相互加和，使得回路呈现出纯电导的特性。
谐振频率的计算公式与串联回路相同，通过合适的选择电感和电容的值，可以实现对某一特定频率的信号进行选择性滤波。
LC串并联回路在实际应用中有许多重要的特性和设计原则。
以下是几个相关的参考内容：1. LC回路的频率响应在设计和分析LC回路时，了解其频率响应是十分关键的。
频率响应可以通过电路的传输函数来描述，即输入信号与输出信号之间的关系。
传输函数通常以复数的形式表示，可以分解成增益和相位两个分量。
通常情况下，LC回路在谐振频率附近具有较高的增益，而其他频率上的信号会被抑制。
2. 调整谐振频率通过调整电感和电容的值，可以改变LC回路的谐振频率。
电感的值越大，谐振频率越低；电容的值越大，谐振频率越高。
这对于设计和调整LC回路的谐振频率非常重要，可以使其适应不同频率的信号处理需求。
3. 能量存储和能量损耗在谐振状态下，LC回路能够存储能量，并在电容和电感之间来回转移。
这种能量存储和转移是由于电场和磁场的相互作用导致的。
rlc串联谐振的谐振频率(3篇)
第1篇一、RLC串联谐振电路的基本原理RLC串联谐振电路由电阻R、电感L和电容C三个元件组成。
当电路中电压或电流的频率发生变化时，电路的阻抗Z也会随之变化。
当电路的阻抗Z达到最小值时，电路处于谐振状态，此时的频率称为谐振频率。
二、谐振频率的计算1. 谐振频率的定义谐振频率是指RLC串联电路在谐振状态下，电路的阻抗Z达到最小值时的频率。
在谐振状态下，电路的电流I与电压U之间的相位差为0，即电流和电压同相位。
2. 谐振频率的计算公式RLC串联电路的谐振频率可以通过以下公式计算：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]其中，\( f_0 \)表示谐振频率，L表示电感，C表示电容。
三、谐振频率的影响因素1. 电感L和电容C谐振频率与电感L和电容C的乘积成反比。
当电感L或电容C增大时，谐振频率会减小；反之，当电感L或电容C减小时，谐振频率会增大。
2. 电阻R电阻R对谐振频率没有直接影响，但会影响电路的品质因数Q。
品质因数Q定义为：\[ Q = \frac{f_0}{\Delta f} \]其中，\( \Delta f \)表示谐振曲线的带宽。
当电阻R增大时，品质因数Q减小，电路的带宽增大，谐振频率基本不变。
四、谐振频率在实际应用中的重要性1. 选择合适的谐振频率在实际应用中，选择合适的谐振频率可以提高电路的性能。
例如，在无线通信、信号传输等领域，通过选择合适的谐振频率，可以减小信号损耗，提高传输效率。
2. 提高电路的稳定性在电路设计和分析过程中，通过调整电感L和电容C的值，可以使电路在特定的频率下达到谐振状态，从而提高电路的稳定性。
3. 优化电路性能通过调整谐振频率，可以优化电路的性能。
例如，在滤波器设计中，通过选择合适的谐振频率，可以实现对特定频率信号的滤波。
五、总结RLC串联谐振电路的谐振频率是电路设计和分析中的一个重要参数。
通过掌握谐振频率的计算方法、影响因素以及在实际应用中的重要性，有助于我们更好地进行电路设计和优化。

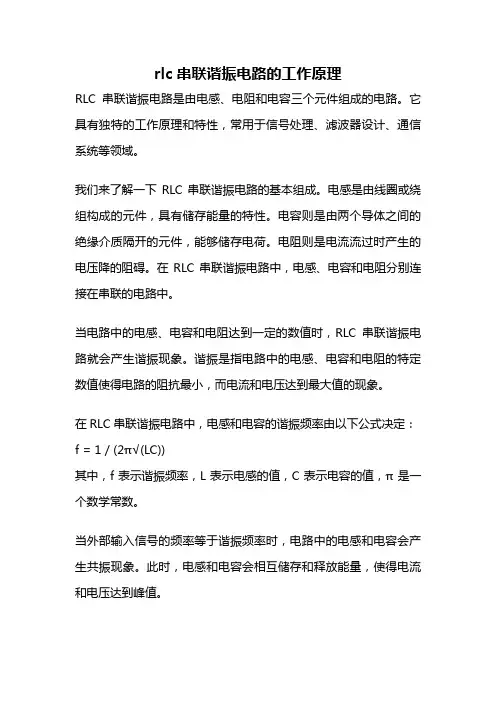

rlc串联谐振电路的工作原理
rlc串联谐振电路的工作原理RLC串联谐振电路是由电感、电阻和电容三个元件组成的电路。
它具有独特的工作原理和特性，常用于信号处理、滤波器设计、通信系统等领域。
我们来了解一下RLC串联谐振电路的基本组成。
电感是由线圈或绕组构成的元件，具有储存能量的特性。
电容则是由两个导体之间的绝缘介质隔开的元件，能够储存电荷。
电阻则是电流流过时产生的电压降的阻碍。
在RLC串联谐振电路中，电感、电容和电阻分别连接在串联的电路中。
当电路中的电感、电容和电阻达到一定的数值时，RLC串联谐振电路就会产生谐振现象。
谐振是指电路中的电感、电容和电阻的特定数值使得电路的阻抗最小，而电流和电压达到最大值的现象。
在RLC串联谐振电路中，电感和电容的谐振频率由以下公式决定：f = 1 / (2π√(LC))其中，f表示谐振频率，L表示电感的值，C表示电容的值，π是一个数学常数。
当外部输入信号的频率等于谐振频率时，电路中的电感和电容会产生共振现象。
此时，电感和电容会相互储存和释放能量，使得电流和电压达到峰值。
在RLC串联谐振电路中，电流和电压的相位差也是一个重要的特性。
在谐振频率附近，电流和电压的相位差接近0度，即它们几乎是同相的。
这是因为在谐振频率附近，电感和电容的阻抗相互抵消，电路的纯电阻部分占主导地位。
RLC串联谐振电路的工作原理可以通过以下过程来描述：1. 当外部输入信号的频率与谐振频率相差较大时，电路中的电感和电容的阻抗较大，电路的纯电阻部分起主导作用，电流和电压的幅值较小。
2. 当外部输入信号的频率与谐振频率接近时，电路中的电感和电容的阻抗减小，电路的纯电阻部分的影响减弱，电流和电压的幅值逐渐增大。
3. 当外部输入信号的频率等于谐振频率时，电路中的电感和电容的阻抗最小，电路的纯电阻部分几乎为零，此时电流和电压达到峰值。
4. 当外部输入信号的频率超过谐振频率时，电路中的电感和电容的阻抗又开始增大，电路的纯电阻部分起主导作用，电流和电压的幅值逐渐减小。
lc串联谐振原理
lc串联谐振原理
lc串联谐振原理是一种电子学原理，它涉及到一种用于电子信号处理
的线路构造。
它比较常见的应用是在电路中用来进行滤波频率的控制。
下面，我们来详细介绍lc串联谐振原理。
1. 什么是lc串联谐振原理
lc串联谐振原理是最基本而重要的一种电子学原理。
它涉及电路中连
接一个电感（L）和一个电容（C）的构造，当两者共同参与电路传输时，就会形成一种谐振状态。
2. lc串联谐振系统的特点
由L和C构成的lc串联谐振系统具有几个显著的特点，其中最重要的是：当L和C的共同参与电路传输时，就会形成一种谐振状态，L和C
的存在使得电路的频率获得了特定的控制，从而使得滤波器也就获得
了特定的控制功能。
此外，lc串联谐振系统还具有高灵敏性，调节灵
活性强，能够保持较高的输入输出线性度等优良特性。
3. lc串联谐振原理的应用
Lc串联谐振原理在电子信号处理中，最常见的应用就是滤波器，在滤
波器中，由lc串联谐振系统构成的滤波器能够过滤掉电路中的干扰信号，有效的提高了电子信号的精度。
此外，lc串联谐振原理还可以用
于其他电子电路的应用，比如变频器、放大器等，都可以利用它的特
性及功能来构造相关的电路结构。
综上所述，lc串联谐振原理是一种电子学原理，它涉及到一种用于电
子信号处理的线路构造，具有高灵敏性，调节灵活性强，能够保持较
高的输入输出线性度等优良特性，它比较常见的应用是在电路中用来
进行滤波频率的控制，还可以用于其他电子电路的应用，比如变频器、放大器等。
串联谐振逆变器电路原理
串联谐振逆变器电路原理1 什么是串联谐振逆变器串联谐振逆变器(又称全谐振逆变器)是一种特殊的间歇式单相恒电流逆变器，它组合了两个谐振回路：一个串联单相谐振回路，另一个是并联谐振回路。
它可以有效提高DC/AC转换效率，减小负载由电流变化引起的谐波。
串联谐振逆变器的基本原理是将直流技术和谐振技术有机地结合在一起，充分利用两者相互协调作用，实现直流/交流电能轮换。
2 串联谐振逆变器电路原理串联谐振逆变器一般由输入滤波电路、控制回路、DC到DC变换电路、恒频谐振电路和节能电路组成。
其中输入滤波电路是降低投入电源中各频段电噪比的电路，DC到DC变换电路可以将投入电源的直流电量变成适合于控制回路的脉冲电压，控制回路的作用是根据投入的幅值确定恒频谐振电路的谐振频率，控制IGBT的导通，以实现不同幅度的输出功率，节能电路是检测输出负载的电压下降情况，实现输出电压在额定值内稳定，有效使得设备在正常功率下的最低功耗。
3 工作原理当串联谐振逆变器工作时，投入电源中的直流电量由DC到DC变换电路变成脉冲电压，经控制回路确定谐振电路的工作频率，由此控制IGBT的导通，实现电能轮换，最后将投入电源转换成输出电压。
节能电路的作用是在负载改变时实现输出电压的变化，以满足负载的需要，从而实现恒定的电压输出和最大的能量效率。
4 优点串联谐振逆变器具有定电压、定电流、常见复杂波形输出、低逆变失真、简单操作、低副谐波失真和宽范围输出调节等优点。
由于串联谐振逆变器的输出功率可以根据负载的变化动态调整，使得更多的能量转化成纯正的交流电，节约能源效率更高，电能损耗更低。
总结而言，串联谐振逆变器由于其输出功率可以根据负载的变化动态调整，可以产生定电压、定电流以及低谐波失真的高效电能，是一种理想的DC/AC转换器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联谐振的原理
串联谐振是指在电路中的元件串联连接起来，在特定的频率下，电路中的电感、电容和电阻元件形成共振回路，使电路的阻抗最小，达到谐振的状态。
串联谐振的原理可以从电路理论和振动理论两个方面进行解释。
从电路理论的角度来看，串联谐振的原理与电感和电容元件的频率特性有关。
电流在电感元件中会产生磁场，而在电容元件中会产生电场。
在特定频率下，电感和电容元件的磁场和电场会产生共振效应，能量在它们之间来回传递。
此时，电路对电流的阻抗最小，电压最大，电路负载消耗的功率最大。
具体来说，串联谐振的原理可以通过RLC电路来解释。
RLC电路是由电阻、电感和电容三个元件串联连接而成，其中电感和电容是串联谐振的主要元件。
当电感和电容元件与交流电源相连时，电路会形成一个频率依赖的回路。
这是因为电感元件会产生自感磁场，与通过它的电流成正比，而电容元件会产生电场能量，与电压成正比。
在串联谐振的特定频率下，电感元件和电容元件的磁场和电场能量交换平衡，形成谐振回路。
此时，电感元件的自感磁场能量与电容元件的电场能量相等，且能量在两者之间来回传递。
当电感和电容元件的频率为谐振频率时，电感元件和电容元件共同阻抗的幅值最小，电路的阻抗也最小。
这个阻抗最小点对应于电路的共振频率。
从振动理论的角度来看，串联谐振的原理可以用机械振动系统的谐振现象进行类比。
机械振动系统由弹簧和质量块组成，当受到周期性外力作用时，系统会出现共振现象。
在特定频率下，弹簧的弹性势能和质量块的动能达到最大，能量在它们之间来回转换。
类似地，在电路中，电感元件和电容元件相当于弹簧和质量块，交流电源相当于周期性外力。
在特定频率下，电感元件的磁场能量和电容元件的电场能量也达到最大，能量在它们之间来回传递。
这种能量的交换和传递使得电容和电感元件对电流的阻抗最小，形成了共振回路。
总的来说，串联谐振的原理可以从电路理论和振动理论两个方面解释。
从电路理论的角度来看，串联谐振的原理与电感和电容元件的频率特性有关，特定频率下电流的阻抗最小。
从振动理论的角度来看，串联谐振的原理可以类比为机械振动系统的谐振，能量在电感和电容元件之间交换和传递。
这些解释阐明了串联谐振的原理，说明了为什么在特定频率下电路呈现共振的特性。
