电压与电阻测量

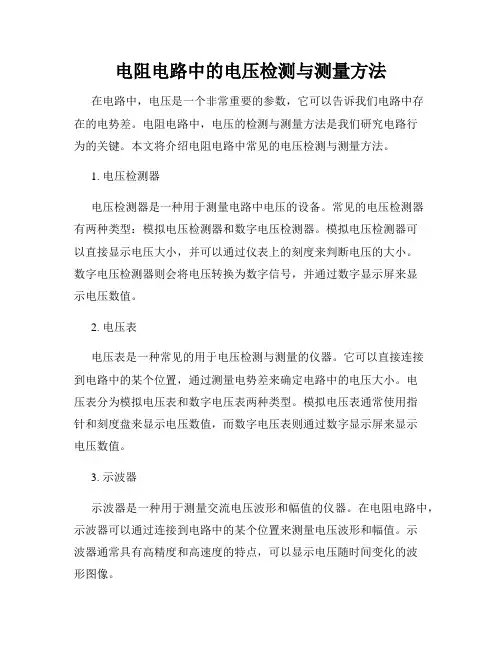

电阻电路中的电压检测与测量方法
电阻电路中的电压检测与测量方法在电路中，电压是一个非常重要的参数，它可以告诉我们电路中存在的电势差。
电阻电路中，电压的检测与测量方法是我们研究电路行为的关键。
本文将介绍电阻电路中常见的电压检测与测量方法。
1. 电压检测器电压检测器是一种用于测量电路中电压的设备。
常见的电压检测器有两种类型：模拟电压检测器和数字电压检测器。
模拟电压检测器可以直接显示电压大小，并可以通过仪表上的刻度来判断电压的大小。
数字电压检测器则会将电压转换为数字信号，并通过数字显示屏来显示电压数值。
2. 电压表电压表是一种常见的用于电压检测与测量的仪器。
它可以直接连接到电路中的某个位置，通过测量电势差来确定电路中的电压大小。
电压表分为模拟电压表和数字电压表两种类型。
模拟电压表通常使用指针和刻度盘来显示电压数值，而数字电压表则通过数字显示屏来显示电压数值。
3. 示波器示波器是一种用于测量交流电压波形和幅值的仪器。
在电阻电路中，示波器可以通过连接到电路中的某个位置来测量电压波形和幅值。
示波器通常具有高精度和高速度的特点，可以显示电压随时间变化的波形图像。
4. 电桥电桥是一种用于测量未知电阻的仪器，它可以同时测量电压和电流。
在电阻电路中，电桥可以通过测量两个电阻之间的电压来确定电阻的大小。
电桥包括魏斯顿电桥、巴尔顿电桥等多种类型，每种类型的电桥都有不同的测量原理和用途。
5. 多用途仪表多用途仪表是一种集多种功能于一体的测量仪器，其中包括电压检测与测量功能。
多用途仪表可以测量电压、电流、电阻等多种参数，并具有自动调节量程、接口通讯等功能。
多用途仪表通常使用数字显示屏来显示测量结果。
总结：电阻电路中的电压检测与测量方法包括电压检测器、电压表、示波器、电桥和多用途仪表等多种设备。
这些设备可以根据电路的需要选择使用，并能够准确测量电路中的电压大小。
通过合理选择和使用电压检测与测量方法，我们可以更好地研究电阻电路的行为和特性，为电路设计和实验提供有力的支持。
电压与阻抗的测量技术与方法
电压与阻抗的测量技术与方法1）测量特点；电压测量：①频率范围宽；电子电路中电压的频率可以从直流到数百兆赫范围内变化，对于甚低频或高频范围的电压测量，一般万用表是不能胜任的。
②电压范围广；电子电路中，电压范围由微伏级到千伏以上高压，对于不同的电压档级必须采用不同的电压表进行测量。
③存在非正弦量电压；被测信号除了正弦电压外，还有大量的非正弦电压。
如用普通仪器测量非正弦电压，将造成测量误差。
④交直流电压并存；被测电压中常常是交流与直流并存，甚至还夹杂有噪声干扰等成分。
⑤要求测量仪器有高输入阻抗；由于电子电路一般是高阻抗电路，为了使仪器对被测电路的影响减至足够小，要求测量仪器有高的输入电阻。
阻抗测量：①保证测量条件与工作条件尽量一致；测量时所加的电流、电压、频率、环境条件等必须尽可能接近被测元件的实际工作条件，否则，测量结果很可能无多大价值。
②了解RLC的自身特性；在选用RLC元件时就要了解各种类型元件的自身特性。
例如，线绕电阻只能用于低频状态；电解电容的引线电感较大；铁芯电感要防止大电流引起的饱和。
2）测量原理；①电压测量：绝对误差Ux=(Rv/(Rv+Ro))·Uo△U=Ux-Uo相对误差γ=△U/Uo=(Ux-Uo)/Uo=Rv/(Ro+Rv)-1=-Ro/(Ro+Rv)要减少误差，就必须使电压表的输入电阻Rv远大于Ro。
②电阻测量：Z=U/I=R+JX=ZEjw=Z(cosa+jsina)Z=R2+X2开根号A=arctg X/R3）测量方法；①电压测量：1.高内阻回路测量直流电压，2.检波放大式电压表测量交流电压，3.放大检波式电压表测量交流电压。
（1）输入电阻的测量用替代法测量输入电阻用换算法测量输入电阻Ri=(Ui/Us-Ui)*RRi=(Uo2/Uo1-Uo2)R（2）.输出电阻的测量Ro=(Uo/UoL)*Rl4）注意的问题；①电压测量1.测量直流电压时要减少误差，就必须使电压表的输入电阻远大于输出电阻，为了提高仪表输入电阻和有利于弱直流信号电压的测量，在电压表中常加入集成运算放大器构成集成运放型电压表，如果再加上场效应管电路作输入级，则可构成一种高内阻电压表，2.检波放大式电压表放大器放大的是直流电压，所以对放大器的频率响应要求低，检波二极管导通时有一定起始电压（死区电压），使刻度呈非线性；此外，还存在输入阻抗低，直流放大器有零点漂移，因此灵敏度不高，不适宜测小信号，3放大检波式电压表测量电压的频率范围受放大器的频带的限制。
测电阻电压的原理和方法
测电阻电压的原理和方法
电阻是电器中常用的元件之一，其作用是限制电流的流动，产生电压降。
为了确定电路中电阻的大小，可以通过测量电阻的电压值来获取。
其原理如下：
电阻所接入的电路中有一个电流I，当电流通过电阻时，会产生一个电压降V。
根据欧姆定律，电阻的大小可以通过电压和电流的比值来计算。
R=V/I
因此，通过测量电阻的电压值和电流值，就可以计算出电阻的大小。
测量电阻电压的方法有以下几种：
1. 桥式电阻测量法：利用电桥平衡原理，在电路中加入一个可调的电阻，调整使得电桥两端电压相等，从而测量出待测电阻的阻值。
2. 电压/电流比值法：使用万用表或数字电表测量电阻的电压和电流值，通过计算比值来获取电阻的大小。
3. 电路分析法：通过电路分析方法可以计算出电阻所处的电路中的电压和流量，从而得到电阻值。
总之，无论采用哪种方法，都需要精确地测量电阻电压和电流值，避免误差影响计算结果。
电路的几种测量方法及原理
电路的几种测量方法及原理
电路的几种测量方法及原理有：
1. 电压测量：使用电压表或示波器测量电路中的电压。
原理是通过测量电路两个端点间的电位差来确定电压大小。
2. 电流测量：使用电流表或电流表夹测量电路中的电流。
原理是通过测量电流表或电流表夹的内阻和测得的电压来计算电流。
3. 电阻测量：使用万用表或电桥测量电路中的电阻。
原理是基于欧姆定律，通过测量电阻两个端点间的电压差和流经电阻的电流来计算电阻值。
4. 频率测量：使用频率计或示波器测量电路中的频率。
原理是通过测量电路中信号的周期时间来计算频率。
5. 电感测量：使用LCR表或示波器测量电路中的电感值。
原理是基于电感元件对电流变化的反应来测量电感值。
6. 电容测量：使用LCR表或示波器测量电路中的电容值。
原理是通过测量电容元件对电压变化的反应来测量电容值。
7. 噪声测量：使用噪声仪或示波器测量电路中的噪声水平。
原理是通过测量电路中的噪声信号来评估电路的性能。
以上是电路的几种常见的测量方法及其原理，不同的测量方法适用于不同的电路参数测量需求。
电阻测量的6种方法
电阻测量的6种方法一、电压法测量电阻电压法是最常用的电阻测量方法之一。
该方法基于欧姆定律，即U=IR，其中U为电压，I为电流，R为电阻。
在测量电阻时，通过施加一个已知的电压，然后测量通过电阻的电流，根据欧姆定律可以计算出电阻的值。
这种方法简单易行，适用于各种电阻测量。
二、电流法测量电阻电流法是另一种常用的电阻测量方法。
该方法基于欧姆定律，同样使用U=IR的公式，但是在测量时，通过施加一个已知的电流，然后测量电阻两端的电压，根据欧姆定律计算出电阻的值。
和电压法相比，电流法的原理相同，但是测量方式不同，适用于不同的情况。
三、桥式测量法桥式测量法是一种精确测量电阻的方法。
该方法使用了电桥的原理，通过调节电桥的参数，使得电桥平衡，即电流通过电桥为零。
通过测量电桥平衡时的参数值，可以计算出未知电阻的值。
这种方法适用于需要高精度测量电阻的情况，例如在实验室中进行科学研究。
四、电位差法测量电阻电位差法是一种基于电势差测量电阻的方法。
该方法利用了电阻两端的电势差与电流的关系，通过测量电阻两端的电势差和电流的值，可以计算出电阻的值。
这种方法适用于需要测量小阻值的情况，例如测量电路中的接触电阻。
五、电磁感应法测量电阻电磁感应法是一种利用电磁感应现象测量电阻的方法。
该方法通过改变电阻中的电流，产生磁场，然后测量磁场的变化情况，从而计算出电阻的值。
这种方法适用于需要非接触测量电阻的情况，例如在高温或高压环境中进行测量。
六、温度补偿法测量电阻温度补偿法是一种校正电阻测量误差的方法。
由于电阻的值和温度有关，当温度发生变化时，电阻的值也会发生变化。
为了减小温度对测量结果的影响，可以通过测量电阻和环境温度的值，进行温度补偿计算，从而得到准确的电阻值。
这种方法适用于需要精确测量电阻的情况，例如在工业生产中的质量控制。
电阻测量有多种方法，可以根据实际需要选择合适的方法进行测量。
无论是使用电压法、电流法还是其他方法，关键是根据测量对象的特点和要求，选择合适的测量方法，并进行准确可靠的测量。
测量电阻常用的6种方法
测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。
在实验中需要选择合适的电压表和电流表，并正确连线。
例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和滑动变阻器R1最大阻值为10Ω，最大电流为2A。
为了获得更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。
二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。
在实验中，可以使用已知内阻的电压表代替电流表。
例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。
此外，还需要定值电阻R和滑动变阻器R，以及一个单刀单掷开关S和若干导线。
在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。
的并联电路使用。
所以选择的电表是A12)实验原理图如下图所示：3)根据安安法测电阻的公式，可得到测量R x的表达式为：RxU1R＋r1I2r2I1I2R本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。
伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。
为了保证电表读数不得小于量程的三分之一，电表应选择A、B。
半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。
具体操作步骤如下：对于测量电流表内阻：1.将电阻箱的电阻调到零；2.闭合S，调节R，使电流表达到满偏；3.保持R不变，调节R，使电流表示数为满偏刻度的一半；4.由上得到电流表内阻RA=R。
电压和电阻的关系实验测量
电压和电阻的关系实验测量实验目的：通过实验测量，验证电压和电阻之间的关系，探究电压与电阻的变化规律，并深入理解它们之间的相互作用。
实验器材：1. 直流电源2. 电压表3. 电流表4. 变阻器5. 连线电缆6. 电阻箱实验步骤：1. 将实验器材按照电路连接图的要求连接起来，保证电路的正常工作和安全性。
2. 打开直流电源并将其电压调至合适的范围，一般选择为2-12V之间。
3. 在电路中加入待测电阻，并调节变阻器的阻值，使得电阻的变化范围达到一定的幅度。
4. 把电压表和电流表分别连接在电路中，确保数据的准确测量。
5. 记录电路中的电压和电流值，并进行多组实验数据的测量，以提高实验的准确性。
6. 根据测量得到的电压和电流值，计算电阻的大小，并绘制电压和电阻的关系曲线。
数据处理：1. 根据实验数据计算不同电压下的电流值，并求得相应的电阻值。
2. 利用数据拟合方法，拟合出电压与电阻之间的数学关系，如线性关系、指数关系或者幂函数关系。
3. 根据拟合曲线的斜率或指数，分析电压和电阻之间的相互关系，得出结论。
实验结果与讨论：通过实验测量，得到一组电压与电阻的数据，按照拟合方法得到的拟合曲线和关系为...根据实验数据和分析结果可以得出结论，电压与电阻之间的关系为...实验的局限性：1. 实验中仅仅测量了某一种电阻的变化情况，对于其他类型的电阻可能存在差异。
2. 实验中未考虑温度对电阻的影响，实际应用中需要进一步考虑温度因素。
3. 实验中的电源电压范围有限，对于更大范围的电压变化，需要采用更高电压的电源。
4. 实验中的测量仪器误差和连接电缆的电阻等因素可能对测量结果产生一定影响。
结论：通过本次实验，我们验证了电压与电阻之间的关系，并进一步了解了电路中电压和电阻的相互作用。
实验结果表明电压与电阻之间呈XXX关系。
这一实验结果对于电路设计和电子器件的选择具有一定的指导意义。
参考文献：[1] 张三, 李四, 王五. 电压和电阻关系的实验测量[J]. 物理实验,20XX, XX(X): XX-XX.。
物理：电流、电压与电阻的测量
相除為
I1R1 I3R3
＝II24RR24
，又因檢流計○G 沒有電流通過，即
I1＝I3、I2＝I4，可得
R1 R3
＝RR42
或 R3＝RR1R2 4
范例 7-6
下图为惠司同电桥测量一镍铬线电阻 Rx 的实验装置示意图。图中 R1 为电阻
○ 箱之电阻，MN 为惠司同电桥之滑线电阻线，P 为滑动接点， G 为检流计，
(丙)与电池串联，则可测得经过电池的电 流。
安培计的误差
• 真实的安培计都有电阻，测得的电流I'会 小于没有接安培计时的电流I﹔倘若安培计 的电阻远小于串联的电阻，则安培计电阻 所造成的误差可以忽略。
• 安培计的电阻须极小，使得I'趋近于I，以 减少量测的误差。
伏特计的连接方式
• 欲测量电阻两端点的电 压时，伏特计须与待测 电路并联。将伏特计(甲 )、(乙)分别和电阻R1、 R2并联，即可分别测得 R1、R2两端的电压﹔伏特 计(丙)与电池并联，则 可测得电池两端的端电 压。
补充资料：三用电表使用方法（2/4）
• 测量电流：
(1) 先将红色与黑色探针 之尾端分别插入电表 上的“VΩmA（或mA） ”与“COM”插孔。
(2) 将电表与待测组件串 联。类似安培计的使 用方式，在液晶屏幕 上便会显示出电流大 小。
补充资料：三用电表使用方法（3/4）
• 测量电压：
(1) 先将红色与黑色探针之 尾端分别插入电表的“ VΩmA（或V）”与“COM ”插孔。
ε为电池之电动势 ，S 为开关，按下开关 S 后，R3、R4 分别为 M、P 两点间与 P、N 两点间的电阻，调整 P 点的位置，使检流计读数为零。
(1) 电阻在线的 P 点位置确定后，如何决定 R4 与 R3 的比值？ (2) 说明如何决定 Rx 。 (3) 若已量出待测镍铬线的电阻，则还须测量哪两个物理量来决定此镍铬线的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压与电阻测量
电压与电阻是电学中重要的基本概念，对于电路设计与实验都起着
至关重要的作用。
本文将深入探讨电压与电阻的测量方法以及相关的
理论知识。
一、电压的测量
电压（Voltage）是电势差的概念，用于描述电场中两点之间电势的
差异。
在电路中，电压通常用伏特（Volt，简写为V）作为单位来表示。
为了测量电压，我们需要使用电压表或万用表等仪器。
1. 直流电压测量
直流电压是指电压大小不变的电流，常用的直流电压测量方法有两种：
（1）串联法：将电压表连接在待测电压的两端，将它们串联在一起。
确保电压表的量程能够覆盖待测电压，通过读取电压表上的数值，即可得到待测电压的准确值。
（2）并联法：将电压表的输入端与待测电压的正负极分别连接起来，形成一个并联电阻电路。
根据并联电路的电压分压原理，可以通
过读取电压表的数值和并联电阻的阻值，计算出待测电压的准确值。
2. 交流电压测量
交流电压是指电压大小和方向以一定频率变化的电流。
由于交流电
压的波形为正弦波，因此对于读数仪表的要求较高。
测量交流电压的
常用方法如下：
（1）有效值测量：将交流电压表（通常为数字万用表）设置为交
流电压测量档位，直接读取表盘上的数值，即可得到交流电压的有效
值（也称为实际值）。
（2）示波器测量：示波器是一种能够直观显示电压波形的仪器，
适用于对交流电压波形进行详细分析与测量。
通过示波器，我们可以
观察到交流电压的振幅、频率等参数。
二、电阻的测量
电阻（Resistance）是电路中阻碍电流通过的物理量，用欧姆（Ohm，符号为Ω）作为单位来表示。
电阻是根据欧姆定律（电流与电压成正比，与电阻成反比）得出的，因此测量电阻可以通过测量电流和电压
来实现。
1. 静态电阻测量
静态电阻指的是在直流电流下测量的电阻。
常用的静态电阻测量方
法如下：
（1）欧姆表：欧姆表是一种专门用于测量电阻的仪器，具有较高
的测量精度。
使用欧姆表时，需要将被测电阻与仪表进行串联，并选
择适当的量程档位。
（2）万用表：万用表既可以测量电压，也可以测量电阻。
在测量电阻时，需要将被测电阻与仪表进行并联，并选择适当的量程档位。
读数仪表上的数值即为所测电阻的准确值。
2. 动态电阻测量
动态电阻指的是在交流电流下测量的电阻，由于电阻的阻值可能随着频率的变化而变化，因此动态电阻的测量相对复杂。
常用的动态电阻测量方法有：
（1）示波器法：通过示波器测量电阻上的电压与电流的相位差，从而计算得出电阻的动态阻值。
（2）信号发生器法：使用信号发生器产生一定频率的交流电流，通过计算电流与电压之比，可以得到电阻的动态阻值。
综上所述，电压与电阻的测量方法各有特点，具体测量时需要根据实际情况选择合适的方法和仪器。
了解电压与电阻的测量原理和方法对于电路设计与实验至关重要，能够确保电路正常运作并满足设计要求。
希望本文的介绍能够对读者有所帮助。
