《房屋建筑学课程设计》教学大纲（共5篇）第一篇：《房屋建筑学课程设计》教学大纲《房屋建筑学课程设计》课程教学大纲Course Design on Building Architecture 课程编号：0807030170402 学时：学分：2适用对象：土木工程专业（建筑工程方向）二年级本科生先修课程：画法几何与建筑制图、天正建筑CAD、理论力学、材料力学、结构力学、土木工程材料、房屋建筑学等。
一、课程的性质和任务《房屋建筑学课程设计》是全面检验和巩固房屋建筑学课程学习效果的一个有效方式，是培养学生综合运用有关的专业知识处理好各种因素的相互关系，有效的完成符合生产实际需要的设计任务能力的重要实践性环节。
通过课程设计，培养学生树立正确的设计思想和方法，增强独立运用理论知识，以及技术标准、设计规范，参考资料，分析问题和解决问题的能力，能用通顺的文字和准确的图表系统地完整表达设计成果，可以使学生得到工程实践的实际训练，提高其应用能力及动手能力。
二、教学目的与要求（1）教学目的1）了解建筑设计的整个过程。
2）提高建筑设计的一般原理和方法的理解、熟练建筑构造的运用能力及绘制施工图的能力。
3）培养同学在建筑工程设计过程中的配合意识。
包括工种和工种之间的协调及设计组人员之间的配合，加深对所学理论课程的理解和巩固。
4）培养正确、熟练运用结构设计规范、手册、各种标准图集及参考书的能力。
5）通过实际工程训练，初步建立建立设计、施工、经济全面协调统一的思想。
6）通过课程设计，进一步建立建筑工程师的责任意识。
（2）教学要求1）根据设计任务书，运用建筑设计的理论和方法进行一般建筑的初步设计，从中了解建筑设计的步骤和方法，并完成初步设计所要求的建筑平、立、剖面设计图。
2）根据初步设计、运用建筑构造的基本理论和方法，进行一般建筑的构造设计，完成扩初设计所要求的建筑平、立、剖面图和部分构造详图。
在学习过程中通过作业和课程设计使学生能较牢固地掌握建筑构造的基本理论和方法。
房屋建筑学课程设计任务书5篇
房屋建筑学课程设计任务书5篇第一篇：房屋建筑学课程设计任务书《房屋建筑学》课程设计任务书——大学教学楼设计——一、设计题目：大学教学楼本工程为某大学拟建的多层教学楼，其功能为学校提供日常教学活动、举办各类小型学术报告以及进行有关课程实践教学的场所。
二、设计条件：（一）建筑规模1．总建筑面积4500m²左右，层数为五－六层。
2.建筑物房间组成和面积：（1）50人左右的普通教室（每间60m²）共30间约1800m²。
（2）50人制图教室（每间90m²）共3间约270m²。
（3）150人阶梯形教室（每间150～180m²）共3间约450～540m²。
（4）50人外语听音室二间约120m²。
控制室约20m²（5）计算机房2间，每间约80～90m2。
（6）美术教室1间约90 m²。
美术器材室1间约30 m²。
（7）教务办公室1间约40m²。
（8）教师休息室每层1间，每间约30m²＋10m²（教具存放室间）。
（9）值班室1间约15～20m²。
（10）杂物存放室1间约15～20m²。
（11）厕所：（按2000人考虑，男女比例7：3。
男：每50人设大便器一个，每50人设小便器一个，每90人设洗手盆一个。
女：每25人设大便器一个，每90人设洗手盆一个。
）（12）门厅、走廊、楼梯等根据需要设计。
（门厅按0.04 m²/生～0.08 m²/生）（二）自然条件1.气象条件：常年主导风向为东北风，基本风压650N/m²，年最高温度39℃，最低温度4℃。
2.地质条件：用地地形平缓，地下水位标高约4m,无侵蚀性。
（三）结构类型：现浇钢筋混凝土框架结构或砖混结构。
（四）抗震设防抗震设防烈度为7度。
三、设计要求1.遵循教学规律和特点进行合理的功能分区，流线组织要求明确便捷，空间组合紧凑，总体布局合理。
房屋建筑学课程设计

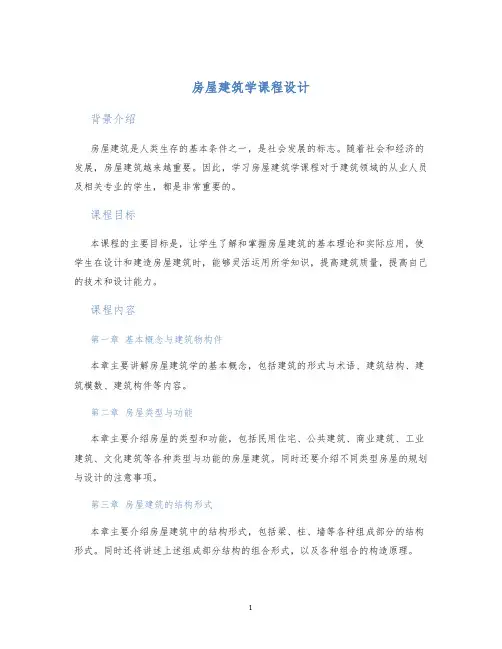

房屋建筑学课程设计背景介绍房屋建筑是人类生存的基本条件之一，是社会发展的标志。
随着社会和经济的发展，房屋建筑越来越重要。
因此，学习房屋建筑学课程对于建筑领域的从业人员及相关专业的学生，都是非常重要的。
课程目标本课程的主要目标是，让学生了解和掌握房屋建筑的基本理论和实际应用，使学生在设计和建造房屋建筑时，能够灵活运用所学知识，提高建筑质量，提高自己的技术和设计能力。
课程内容第一章基本概念与建筑物构件本章主要讲解房屋建筑学的基本概念，包括建筑的形式与术语、建筑结构、建筑模数、建筑构件等内容。
第二章房屋类型与功能本章主要介绍房屋的类型和功能，包括民用住宅、公共建筑、商业建筑、工业建筑、文化建筑等各种类型与功能的房屋建筑。
同时还要介绍不同类型房屋的规划与设计的注意事项。
第三章房屋建筑的结构形式本章主要介绍房屋建筑中的结构形式，包括梁、柱、墙等各种组成部分的结构形式。
同时还将讲述上述组成部分结构的组合形式，以及各种组合的构造原理。
第四章建筑设计要素本章主要介绍房屋建筑中的设计要素，包括造型设计、色彩设计、灯光设计、环境设计等，在设计过程中需要考虑的各种要素，掌握这些要素对于一名优秀的建筑师非常重要。
第五章房屋建筑的施工和管理本章主要讲解房屋建筑的施工和管理，包括材料的选用、施工工艺、施工现场的管理等内容。
同时还将讨论如何保证建筑质量，使其符合国家标准。
课程考核本课程的考核方式主要包括两部分：平时成绩和期末考试。
其中平时成绩占课程总成绩的40%，期末考试占课程总成绩的60%。
平时成绩考核的内容包括实验报告、课堂表现、作业等。
期末考试的内容主要考察学生对本课程所学知识的掌握程度，考试形式包括选择题、填空题和综合题，考试时间为2小时。
总结本课程是建筑类专业必修课程，是学习建筑知识必不可少的一门课程。
本课程的主要目标是让学生掌握房屋建筑的基本理论和实际应用，以及在设计和建造房屋建筑时能够灵活运用所学知识，提高建筑质量，提高自己的技术和设计能力。
房屋建筑学课程设计
标高符号
民用建筑设计
标高的标注
民用建筑设计
? 如图所示
剖切符号：
民用建筑设计
课程设计任务书
? 单元式多层住宅施工图设计
题目：
民用建筑设计
目的要求：
? 根据选择的住宅平面方案图，进行局部施工图设 计，熟悉施工图的内容、表示方法和工作布骤， 培养学生能综合运用所学民用建筑设计原理及建 筑构造知识来分析问题和解决问题，进一步训练 和提高绘图技巧。
民用建筑设计
图纸要求 ：
? 用A2图纸（数量不限）以铅笔（绘图纸） 或墨线（描图纸）完成，图纸应绘出图幅 、图框及图签栏；
? 有条件的同学可以考虑部分图纸以计算机 绘制。
? 交图时间：第十五周（12月15日）之前
民用建筑设计
主要参考书目
? …. ? 国家标准. GB 50096-2011住宅设计规范
隙。 ? 画线顺序：先画细线，后画粗线；在各种线型相
接时，应先画圆和曲线，再接直线；先上后下、 先左后右。
民用建筑设计
建筑制图的图示符号 及相关规范
单位与比例
? 建筑制图的尺寸单位除标高及总平面图以 m为单 位，其余均以 mm为单位
? 比例：一般 1:100~1:200 ，应清楚其代表的意义。
民用建筑设计
? 作图步骤如图所示。
民用建筑设计
立面图
? 建筑物需要从各个角度去看它 ，才会在头脑中形成完整的外 观形象。
? 正立面：从建筑物的正面看过 去，画出来的图样叫正立面图
? 侧立面：从建筑物的侧面看过 去，画出来的图样叫侧立面图
? 立面图的作图步骤如图所示。
建筑制图的线型 和画线要领
民用建筑设计
? 直线图形的标注： ? 半径、直径的尺寸标注：
房屋建筑学课程设计（定稿）

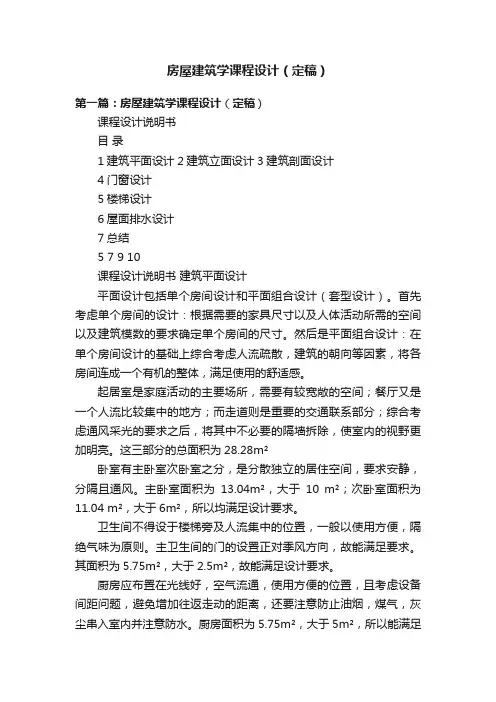

房屋建筑学课程设计（定稿）第一篇：房屋建筑学课程设计（定稿）课程设计说明书目录1建筑平面设计2建筑立面设计3建筑剖面设计4门窗设计5楼梯设计6屋面排水设计7总结5 7 9 10课程设计说明书建筑平面设计平面设计包括单个房间设计和平面组合设计（套型设计）。
首先考虑单个房间的设计：根据需要的家具尺寸以及人体活动所需的空间以及建筑模数的要求确定单个房间的尺寸。
然后是平面组合设计：在单个房间设计的基础上综合考虑人流疏散，建筑的朝向等因素，将各房间连成一个有机的整体，满足使用的舒适感。
起居室是家庭活动的主要场所，需要有较宽敞的空间；餐厅又是一个人流比较集中的地方；而走道则是重要的交通联系部分；综合考虑通风采光的要求之后，将其中不必要的隔墙拆除，使室内的视野更加明亮。
这三部分的总面积为28.28m²卧室有主卧室次卧室之分，是分散独立的居住空间，要求安静，分隔且通风。
主卧室面积为13.04m²，大于10 m²；次卧室面积为11.04 m²，大于6m²，所以均满足设计要求。
卫生间不得设于楼梯旁及人流集中的位置，一般以使用方便，隔绝气味为原则。
主卫生间的门的设置正对季风方向，故能满足要求。
其面积为5.75m²，大于2.5m²，故能满足设计要求。
厨房应布置在光线好，空气流通，使用方便的位置，且考虑设备间距问题，避免增加往返走动的距离，还要注意防止油烟，煤气，灰尘串入室内并注意防水。
厨房面积为5.75m²，大于5m²，所以能满足建筑设计要求。
客厅连接生活阳台一个，面积2.47m²各房间尺寸符合建筑设计要求，总面积72.99m²也满足要求。
课程设计说明书建筑立面设计建筑立面主要是采取一些处理手法（立面的比例尺度、立面的虚实与凹凸、立面的线条处理、立面的色彩和质感、立面的重点与细部处理）使建筑活泼生动。
在本设计中，立面图采用水平线条设计，使人产生舒展宁静的感觉；朝南的阳台采用不同的挑出长度，在垂直方向产生层次感；主卧室的门窗和阳台的组合设计使住宅显得有特色，具有一定的造型，产生鲜活的美感。
房屋建筑学课程设计

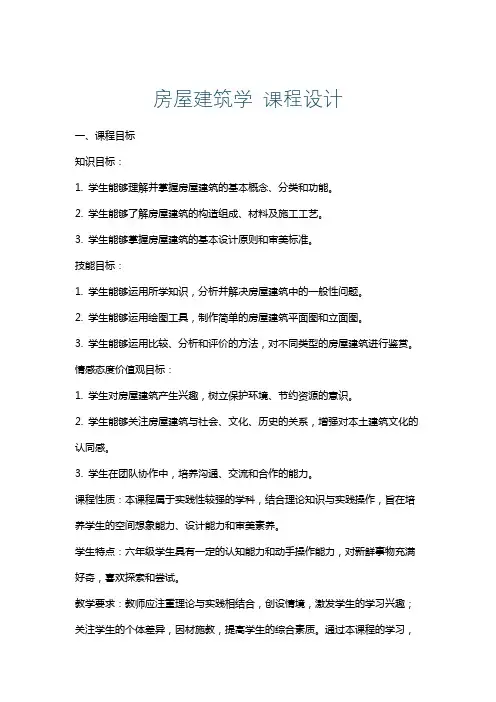

房屋建筑学 课程设计一、课程目标知识目标：1. 学生能够理解并掌握房屋建筑的基本概念、分类和功能。
2. 学生能够了解房屋建筑的构造组成、材料及施工工艺。
3. 学生能够掌握房屋建筑的基本设计原则和审美标准。
技能目标：1. 学生能够运用所学知识，分析并解决房屋建筑中的一般性问题。
2. 学生能够运用绘图工具，制作简单的房屋建筑平面图和立面图。
3. 学生能够运用比较、分析和评价的方法，对不同类型的房屋建筑进行鉴赏。
情感态度价值观目标：1. 学生对房屋建筑产生兴趣，树立保护环境、节约资源的意识。
2. 学生能够关注房屋建筑与社会、文化、历史的关系，增强对本土建筑文化的认同感。
3. 学生在团队协作中，培养沟通、交流和合作的能力。
课程性质：本课程属于实践性较强的学科，结合理论知识与实践操作，旨在培养学生的空间想象能力、设计能力和审美素养。
学生特点：六年级学生具有一定的认知能力和动手操作能力，对新鲜事物充满好奇，喜欢探索和尝试。
教学要求：教师应注重理论与实践相结合，创设情境，激发学生的学习兴趣；关注学生的个体差异，因材施教，提高学生的综合素质。
通过本课程的学习，使学生能够达到上述具体的学习成果，为后续相关课程的学习奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 房屋建筑基本概念：介绍房屋建筑的定义、分类、功能及发展历程。
- 教材章节：第一章 房屋建筑概述- 内容安排：2课时2. 房屋建筑构造组成：讲解房屋建筑的构造部分、材料及施工工艺。
- 教材章节：第二章 房屋建筑的构造组成- 内容安排：4课时3. 房屋建筑设计原则：阐述房屋建筑的设计原则、审美标准及与环境的关系。
- 教材章节：第三章 房屋建筑设计原则- 内容安排：4课时4. 房屋建筑平面图与立面图：教授如何绘制房屋建筑的平面图和立面图。
- 教材章节：第四章 房屋建筑绘图- 内容安排：4课时5. 房屋建筑鉴赏：分析不同类型的房屋建筑，培养学生的审美素养。
课程设计房屋建筑学
课程设计房屋建筑学一、课程目标知识目标：1. 让学生掌握房屋建筑的基本概念，如建筑风格、结构类型、建筑材料等。
2. 使学生了解房屋建筑的设计原则和建筑规范，以及与环保、节能等方面的关系。
3. 帮助学生了解建筑历史及不同文化背景下的建筑特点。
技能目标：1. 培养学生运用绘画、模型制作等方法表达自己的建筑想法。
2. 提高学生分析建筑图纸和建筑方案的能力，学会评价建筑设计的合理性。
3. 培养学生团队协作能力，通过小组讨论、合作完成建筑设计和制作任务。
情感态度价值观目标：1. 培养学生对建筑艺术的兴趣和热爱，激发创新精神。
2. 引导学生关注建筑与环境的关系，树立环保意识。
3. 培养学生尊重他人意见，学会倾听、沟通、合作，形成积极向上的人生态度。
课程性质：本课程旨在让学生了解和掌握房屋建筑的基本知识，培养他们的设计能力和审美观念，同时关注建筑与环境的关系。
学生特点：六年级学生具有较强的观察力、想象力和动手能力，对新鲜事物充满好奇心，具备一定的团队协作能力。
教学要求：结合学生特点，注重理论与实践相结合，鼓励学生主动参与、积极思考，提高他们的综合运用能力。
在教学过程中，关注学生的个性化发展，培养他们的创新精神和实践能力。
通过本课程的学习，使学生能够达到预期的学习成果，为后续学习奠定基础。
二、教学内容1. 房屋建筑基本概念：包括房屋建筑的构成要素、建筑风格、结构类型、建筑材料等。
教材章节：第一章《建筑的基本概念》2. 房屋建筑设计原则与规范：学习建筑设计的基本原则、建筑规范以及与环保、节能等方面的关系。
教材章节：第二章《建筑设计的原则与规范》3. 建筑历史与文化：了解建筑发展的历史进程，分析不同文化背景下的建筑特点。
教材章节：第三章《建筑历史与文化》4. 建筑表达方法：学习运用绘画、模型制作等方法表达建筑想法。
教材章节：第四章《建筑表达方法》5. 建筑图纸与分析：分析建筑图纸，理解建筑方案，评价设计合理性。
教材章节：第五章《建筑图纸与分析》6. 建筑设计与制作实践：通过小组合作，运用所学知识完成建筑设计和制作任务。
房屋建筑学课程设计
房屋建筑学课程设计Course DesignSubject: House ArchitectureMajor: Civil EngineeringStudent ID:Class:Name:Supervisor:1.Design Overview1.1 ObjectivesXXX the study of "House Architecture" and practical skills training in course design。
students will further understand the principles and methods of general civil building design。
masterthe skills of building n drawing design。
and XXX principles.1.2 Design ns1) This design is for a city-type XXX area。
It is a unit-style。
multi-story residential building (4-6 floors) or a mid-to-high-XXX (7-9 floors).2) Area index: Refer to the multi-level 2000-year comfortable living target XXX Technology Development Center of the Ministry of n and the XXX。
See the table below。
Design XXX Type 1Type 2Type 3Type 4Building area 55-65 m2Building area 70-80 m2Building area 85-90 m2Building area 100-120 m2Usable area 42-48 m2Usable area 53-60 m2Usable area 64-71 m2Usable area 75-90 m23) The apartment layout and。
