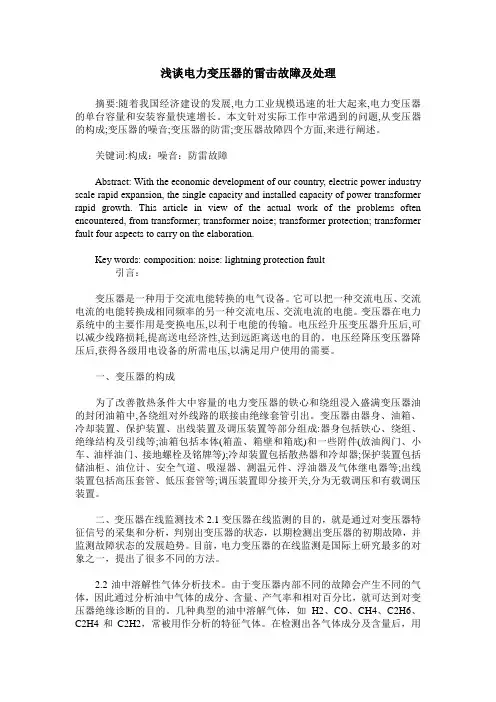

浅谈电力变压器的雷击故障及处理
浅谈电力变压器的雷击故障及处理摘要:随着我国经济建设的发展,电力工业规模迅速的壮大起来,电力变压器的单台容量和安装容量快速增长。
本文针对实际工作中常遇到的问题,从变压器的构成;变压器的噪音;变压器的防雷;变压器故障四个方面,来进行阐述。
关键词:构成：噪音：防雷故障Abstract: With the economic development of our country, electric power industry scale rapid expansion, the single capacity and installed capacity of power transformer rapid growth. This article in view of the actual work of the problems often encountered, from transformer; transformer noise; transformer protection; transformer fault four aspects to carry on the elaboration.Key words: composition: noise: lightning protection fault引言：变压器是一种用于交流电能转换的电气设备。
它可以把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。
变压器在电力系统中的主要作用是变换电压,以利于电能的传输。
电压经升压变压器升压后,可以减少线路损耗,提高送电经济性,达到远距离送电的目的。
电压经降压变压器降压后,获得各级用电设备的所需电压,以满足用户使用的需要。
一、变压器的构成为了改善散热条件大中容量的电力变压器的铁心和绕组浸入盛满变压器油的封闭油箱中,各绕组对外线路的联接由绝缘套管引出。
变压器由器身、油箱、冷却装置、保护装置、出线装置及调压装置等部分组成:器身包括铁心、绕组、绝缘结构及引线等;油箱包括本体(箱盖、箱壁和箱底)和一些附件(放油阀门、小车、油样油门、接地螺栓及铭牌等);冷却装置包括散热器和冷却器;保护装置包括储油柜、油位计、安全气道、吸湿器、测温元件、浮油器及气体继电器等;出线装置包括高压套管、低压套管等;调压装置即分接开关,分为无载调压和有载调压装置。
一起110kV电力变压器雷电冲击试验故障分析和处理
一起110kV电力变压器雷电冲击试验故障分析和处理摘要：本文对一起110kV电力变压器雷电冲击试验故障进行了分析，通过吊出各相线圈解体检查，结合线圈绝缘结构中电场分布的分析，认为故障原因为线圈导线存在局部绝缘薄弱或毛刺等缺陷，导致局部场强超过介质耐受强度，从而引起放电。
针对此次故障对变压器进行了相关修复处理，包括修复导线，更换相关绝缘件等。
经修复，变压器顺利通过试验。
关键词：雷电冲击；故障分析；故障处理1 引言电力变压器作为电力系统中重要的电气设备之一，为确保电网的安全运行，要求它在雷电过电压的作用下有足够的绝缘强度。
为验证电力变压器经受雷电冲击电压时其绝缘强度是否符合相关标准，一般需对变压器进行雷电冲击试验。
雷电冲击试验中出现的故障层出不穷，因涉及因素较多，故障的具体成因分析并无特定的规律可循。
本文试就一起110kV电力变压器雷电冲击试验故障作出有关分析以及提出相应的处理措施，供同行参考。
2 基本情况主变型号为SZ11-40000/110，电压为110/11kV，联结组别为YN d11。
对主变进行低压侧雷电全波冲击试验无异常。
高压侧雷电冲击试验中，C相全波100%试验发生击穿，波形截断，主变内部有明显异常响声。
对C相雷电冲击复试，全波50%、70%无异常，全波80%时波形截断，主变内部再次出现异常响声。
对高压侧A、B相进行雷电冲击试验，A相、B相波形无异常。
试验后取油样检验，三比值法显示变压器内部存在电弧性放电。
3 主变吊罩检查情况雷电冲击试验失败后对主变吊罩及线圈解体检查。
通过检查，确认本次雷电冲击试验放电故障为C相高压端部导线对低压线圈爬电放电。
放电路径如下：高压C相端部第一饼导线中部（线圈由外至内第15根导线）→折流板→静电屏→高压端圈→高压装配角环→低压外层纸筒→低压线圈第一饼导线。
图1C相放电路径在检查高压线圈导线放电故障点时，剥开外包绝缘纸，发现该处存在毛刺，推断其可能是造成本次故障的主要因素。
浅析雷电冲击缺陷故障的判断与处理
４ ． １ 雷 电冲击 缺 陷故障 分析
４ ． １ ． １ 中性点电流法 。流过绕组 电容的合成 电流即是
中性点 电流 ，对变 压器施加冲击波 ，假 设断间 、层 问、匝 间出现 了击 穿的现 象，如此绕组 的电抗值 、短路线 匝的去
与处 理，一般需要经过 雷电冲击实验的考核 ，对 变压 器的
纵缘和 主绝缘都要进行严格 的要求 ，如何清 楚变 压器 能否
经受 雷电冲击 即是冲击 实验 项 目中的重 点研 究方 向，做到 雷 电冲击缺陷故障的判 断和 处理 。
（ １ ）对 全部 项 目应进 行例行 试验 ，包含 外施耐压 试
１ 概述
作为 电力 系统 中的主要设备 之一， 电压器要承受 大气
过 电压 的作用 ，需要满足冲 击绝缘强度 的要求 ，才 能保障
在不过零的现象 。
４ 雷 电冲击缺陷故障的判断
在 进行 雷 电冲击 电压 试验 之 前 ，需要 进行 下列 准 备
工作 ：
电力 系统 的安全运行 。要做 到对 雷 电冲击缺 陷故 障的判断
波形和在全 电压情况下进行对 比，常用 的方法是假设在５ ０ ％ 的电压下 的波形可认 定为正常波形 ，可 以比照波形的重合 程度判 断绝缘 （ 变压器 ）是否受 到破坏 。
量低 电压冲击波下的分布电压 ，以估计各部绝缘的裕 度。
（ ４ ）处于对纵绝缘考验最严厉的情况，把 开关转到最 小电压分接位置 。在变 压器 雷 电冲击试验 当中较直接 的判 断方式有 ：油箱 内烟 、气泡逸 出、变压器 油箱中有 响声 ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈干式变压器雷电冲击试验故障判断及要点黄永昶
发表时间：2018-03-13T10:41:23.687Z 来源：《电力设备》2017年第30期作者：黄永昶
[导读] 摘要：本文中介绍的产品质量问题是在试验过程中发现的，由于表现出来的现象比较典型，因此总结出来供读者参考。
（顺特电气设备有限公司广东顺德 528300）
摘要：本文中介绍的产品质量问题是在试验过程中发现的，由于表现出来的现象比较典型，因此总结出来供读者参考。
关键词：干式变压器；雷电冲击；产品试验；故障分析
变压器是电力系统中重要的设备之一，它的质量直接关系到电力系统的安全和经济效益，也影响到厂矿企业的经济效益和居民生活，为此在变压器制造过程中一定要严把产品的质量关。
本文用变压器线圈内的电压暂态振荡的原理分析了干式变压器雷电冲击试验中所出现的一些异常问题，指出了变压器线圈内的电压暂态振荡过程是危害变压器绝缘的重要因素。
1.基本情况
对SC—1000/10联接组别为DYNn的千式变压器进行了雷电冲击试验，推荐的试验接线图如图1所示。
在C端进波、A端接地的试验中，比较50%试验电压和100%试验电压的电流示份映形可看到，在10μs左右100%试验电压的电流示伤波形出现严重的尖峰振荡，电压波形也有微小变化，而且在试验过程中观察到B相线圈有火花出现。
为了进一步研究B相线圈的缺陷，拆除了A、B、C三相绕组之间的连接线，单独对B相线圈进行雷电全波试验。
对B线圈头部进彼、B 线圈尾部接地和B线圈尾部进波、B线圈头部接地等接线方式进行了试验，电流示伤波形中没有出现异常情况。
在进行B相线圈的雷电冲击试验中，B相线圈没有发现缺陷，而在进行C相线圈试验时，与A相线圈串联的B相线圈发现缺陷。
二、故障诊断分析
分析单独一个线圈进波和两个线圈串联进波的波过程。
为了简化计算，不考虑变压器的损耗和线圈之间的互感，同时假定线圈的电感、纵向电容和对地电容都是均匀分布参数。
设L0、K0、C0分别表示线圈单位长度的电感、纵向电容和对地电容，L是线圈的长度，如图3：
如果简单地从电位梯度的角度考虑问题，从式(4)可知，随着 L的增大，首端的电位梯度是下降的，单个线圈首端的电位梯度高于或起码等于两个线圈串联起来的首端的电位梯度。
所以，简单地从电位梯度的角度分析问题解析不了试验中所出现的现象。
上面所分析的起始电压分布，线圈首端的电位梯度虽高，但其作用时间短，一般不会危及线圈的绝缘。
而随之而来的线圈内的波振荡过程，才是危及变压器绝缘的主要原因。
为了分析线圈上的电压振荡，先求出电压沿线圈的稳态电压分布。
电压沿线圈的稳态分布由线圈的电阻决定，它是一条斜直线，如图4中的曲线2所示。
从上面的分析可看出：两个线圈串联时，两个线圈连接点附近的起始电压分布和稳态电压分布的差值比单个线圈时起始电压分布和稳态电压分布的差值要大得多，由此引起振荡强烈得多。
如果变压器的绝缘强度较弱，则首先在这里出现缺陷。
这种分析得出的结论与试验中出现的现象是一致的。
三、结论
在变压器雷电冲击试验中，电压梯度的大小是影响变压器绝缘的一个因素。
但危害变压器绝缘的主要因素，是由于变压器绕组的起蛤电压分布和稳态电压分布不一致而引起的电压振荡过程。
在三角形连接绕组的变压器雷电冲击试验中，如果试验接线方式为只有一个非被试相端子接地，则两个线圈串联的电压振荡过程有可能比单个线圈的电压波振荡过程更为严重，对变压器的绝缘考核也更为严重。
