HXC-5吹灰器说明书
HXC-5长伸缩式吹中英说明书

目录第一章概述 (1)1.1工作原理 (1)1.2吹灰过程 (1)1.3主要技术参数 (2)第二章部件介绍 (4)2.1阀门 (4)2.2梁 (4)2.3跑车与电动机 (4)2.4吹灰枪与喷头 (4)2.5内管 (4)2.6前托架 (5)2.7墙箱(密封支座) (5)2.8动力电缆 (5)2.9电气箱与行程控制 (5)第三章安装说明 (5)3.1吹灰器本体 (5)3.2御烟空气御密封空气(正压锅炉) (6)3.3管道系统 (6)3.4电源连接 (6)第四章运行 (6)4.1运行准备和吹灰次序 (6)4.2启动前的准备 (7)4.3试运行 (7)4.4调整吹灰压力 (7)第五章维护与保养 (9)5.1跑车的手动 (9)5.2内管的拆卸与安装 (9)5.3吹灰枪(外管)的拆卸与安装 (9)5.4跑车的拆卸与安装 (10)5.5跑车的分解与装配 (10)5.6内管填料的更换 (12)5.7阀门启闭机构的调整 (12)5.8润滑 (12)第一章概述HXC-5型长伸缩吹灰器(图1)利用蒸汽或压缩空气吹扫锅炉受热面--主要是过热器,再热器及省煤器上的积灰和结渣,也可用来清除炉顶和管式空气预热器的积灰,以提高锅炉热效率,保证锅炉满负荷,长周期安全正常运行。
1.1 工作原理从伸缩旋转的吹灰枪端部的喷嘴(一般是两个)中,喷出压缩空气或蒸汽持续冲击、吹扫,清除掉受热面的积灰和结渣是本吹灰器的工作原理。
每个喷嘴的运动轨迹是一条螺旋线(图3),螺旋线的导程,由吹灰器行程和吹灰要求决定(本吹灰器的基本导程约100mm)。
图3 喷嘴吹扫轨迹图1.2吹灰过程吹灰器停用时,除枪管上的喷头部分在炉墙保护套里外,其余部分均在炉墙之外,电动机和跑车位于靠近阀门的终止位臵。
电源接通后,电机驱动跑车沿着箱式梁的两侧的导轨向前运动,吹灰枪一边旋转一边进入炉内,当吹灰枪进入炉内一定距离后,跑车上的撞销拨动阀门开启机构,打开阀门,吹灰开始;跑车继续前进,将吹灰枪旋进炉膛,当跑车前进到最前端(行程终点)时,前行程开关动作,电动机反转,跑车带动反向旋转的枪管以与前进时不同的吹灰轨迹后退,退至喷嘴接近炉墙时,跑车上的撞销关闭阀门,吹灰停止。
HXD-5炉膛吹灰器说明书(新)

第一章目录概述1.综述 (3)2.吹灰过程 (3)3.主要技术参数 (3)第二章结构介绍1.鹅颈阀 (4)2.内管 (4)3.吹灰枪与喷嘴 (4)4.减速传动机构 (4)5.支承板和导向杆系统 (5)6.防护罩 (5)7.电气控制机构 (6)8.墙箱 (6)第三章安装与调整1.吹灰器本体就位 (7)2.吹扫弧度的调整 (7)3.吹灰器与管道的连结 (8)4.吹灰器的倾斜安装和卧式安装 (9)5.御烟空气、密封空气和风幕 (9)6.电源的连接及冷态试运行检查 (10)第四章热态调试1.热态试运行前的检查与准备 (11)2.试运行 (11)3.调整吹灰压力 (11)第五章运行与保养1.运行常规与吹灰次序 (13)2.日常检查的内容 (13)3.润滑 (13)4.喷嘴前后位置的调整 (14)5.起吹点的调整 (14)6.控制机构的调整 (15)7.阀门与阀杆填料 (15)8.内管填料 (16)9.喷头的更换 (16)10.吹灰压力和吹扫圈数的调整 (16)第六章故障分析 (17)插图目录☞图1: HXD-5 型炉膛吹灰器总图☞图2: HXD-5 型炉膛吹灰器安装及接口尺寸图☞图3:驱动销、螺纹管与前支承☞图4:电动机控制盒和减速箱☞图5.:棘爪和导向杆的装配间隙☞图6:吹灰圈数的调整机构☞图7:小于 3600 的吹灰☞图8:吹灰压力的调整☞图9:喷嘴伸缩调整机构☞图10:阀门弹簧的装、拆☞图11:内管填料的装填☞图12:HXD-5 型炉膛吹灰器电气接线图第一章概述1.综述HXD-5 型炉膛吹灰器主要用于清除锅炉水冷壁上的结灰和结渣。
HXD-5 型炉膛吹灰器采用单喷嘴前行到位后定点旋转吹灰。
根据结灰(或结渣)的性质和锅炉不同部位的吹灰要求,本吹灰器的吹扫弧度、吹扫圈数和吹灰压力都可进行调整,以期达到最理想的吹灰效果。
2.吹灰过程HXD-5 型炉膛吹灰器为电动吹灰器,可近操、远操和程控。
吹灰时,按下启动按钮,电源接通,减速传动机构驱动前端大齿轮顺时针方向转动,大齿轮带动喷头、螺纹管及后部的凸轮同方向转动。
HXC-5吹灰器说明书

吹灰枪管的材质和喷嘴有多种,它取决于每台吹灰器的安装位置。如果一台锅炉上有 几种不同枪管的吹灰器,那么每一吹灰器安装时必须“对号入座”。吹灰枪由跑车和前托 架支承,行程超过 7.65m 的吹灰器(HXC-52)在梁的中部还有一辅助托架支托吹灰枪和内管。
电气箱是一个集中电气接线箱,里面装有就地操作按钮和接线端子排。有时,也可将 整个启动系统装在里面。
电机驱动的吹灰器,在梁的前端、后端都装有限位开关以控制前进和后退的行程。这 些开关由装在跑车上的拨销拨动(见图 7)。 2.11 螺旋线相位变化机构(选用)
螺旋线相位变化机构简称螺旋线相变机构,如图 6 所示,安装在梁后部的左、右两侧, 用螺栓固定在梁上,以便调整。此机构使跑车的行走齿轮每次前进时相对齿条多转过一个 齿,从而使每次吹灰开始时,喷嘴的相位(即所在方位)不同。
图 1)。主要用于吹扫锅炉受热面上的积灰和结渣。主要用在清除捕渣管、过热器、再热器 及省煤器上的积灰和结渣,也可用来清除炉顶和管式空气预热器的积灰。 1.2 工作原理 A.清扫原理
从伸缩旋转的吹灰枪管端部的一个或几个喷嘴中,喷出压缩空气或蒸汽持续冲击、清 洗受热面是本吹灰器的工作原理。喷嘴的轨迹是一条螺旋线,导程为 100、150 或 200mm, 由吹灰器行程和吹灰要求决定。吹灰器退回时,喷嘴的螺旋线轨迹与前进时的螺旋线轨迹 错开 1/2 节距。(图 3 为两个喷嘴、100mm 导程的吹灰轨迹)
吹灰枪前端是一个旋压封头的喷头,喷头上钻有孔以焊装喷嘴,喷嘴是垂直、还是前 倾或后倾根据吹灰要求而定。喷嘴的大小和数量由不同位置吹灰器的吹灰介质流量与压力 要求而定。喷嘴的焊装非常重要。喷头在工厂内已作好平衡试验,确保两个方向喷射介质 时的径向推力相等,从而防止枪管抖动。 2.10 电气箱与行程控制
SYC-5长伸缩式吹灰器说明书 ENtakalar

SYC-5型长伸缩式吹灰器产品说明书INSTRUCTION MANUAL FOR THE LONG RETRACTINGSOOTBLOWER MODEL SYC-5武汉三宇机械有限公司WUHAN SANYU MACHINE CO.,LTD目录第一章前言........................................................................................................... - 6 -1.1 概述 ................................................................................................................. - 6 -1.2 工作原理........................................................................................................... - 6 -1.3 主要技术参数..................................................................................................... - 8 -第二章部件介绍....................................................................................................... - 10 -2.1 梁 .................................................................................................................. - 10 -2.2 跑车与电动机................................................................................................... - 10 -2.3 吹灰器阀门...................................................................................................... - 12 -2.4 内管 ............................................................................................................... - 12 -2.5 吹灰枪与喷头................................................................................................... - 12 -2.6 墙箱 ............................................................................................................... - 13 -2.7 前托架............................................................................................................ - 14 -2.8 内外管辅助托架 ............................................................................................... - 15 -2.9 电气箱与行程控制 ............................................................................................ - 15 -2.10 动力电缆 ....................................................................................................... - 16 -第三章安装说明....................................................................................................... - 16 -3.1 吹灰器本体...................................................................................................... - 16 -3.2 风幕和密封空气(正压锅炉)................................................................................. - 18 -3.3 管道系统......................................................................................................... - 18 -3.4 阀门垫片和阀门冷凝水排泄管............................................................................. - 19 -3.5 御烟空气......................................................................................................... - 19 -3.6 电源连接......................................................................................................... - 20 - 第四章运行须知....................................................................................................... - 20 -4.1 运行准备和吹灰次序 ......................................................................................... - 20 -4.2 启动前的检查................................................................................................... - 21 -4.3 试运行............................................................................................................ - 22 -4.4 吹灰压力调整................................................................................................... - 24 - 第五章维修与保养 ................................................................................................. - 26 -5.1 跑车的手动...................................................................................................... - 26 -5.2 内管填料......................................................................................................... - 27 -5.3 内外管的折卸................................................................................................... - 32 -5.4 阀门和阀门启闭机构 ......................................................................................... - 34 -5.5 跑车的拆卸与安装 ............................................................................................ - 35 -5.6 跑车的分解...................................................................................................... - 36 -5.7 跑车的装配与蜗轮蜗杆的调整............................................................................. - 43 -5.8 拖链机构与电缆的更换 ...................................................................................... - 45 -5.9 润滑(参看图13) ............................................................................................... - 45 -第六章故障分析..................................................................................................... - 49 -插图目录图1、SYC-5系列长伸缩式吹灰器总图图2、SYC-5系列吹灰器安装、接口尺寸图图3、喷嘴吹扫轨迹图图4、轮系图图5、前托轮的调整图6、吹灰压力的调整图7、跑车后视图图8、内管填料的装填方向图9、内管安装图图10、阀门启闭机构的调整图11、跑车分解图图12、蜗轮蜗杆的装配调整程序图13、润滑点图14、SYC-5系列长伸缩式吹灰器电气接线图CONTENTSSECTION 1 GENERAL DESCRIPION1.1 Summary ………….……………………………………………………………1.2 Operational Principle……………………………………………………………1.3 Main Technical Parameter………………………………………………………. SECTION 2 MAIN COMPOENTS2.1 Beam Assembly…………………………………………………………………….2.2 Carriage Assembly and Motor…………………………………………………2.3 Poppet Valve…………………………………………………2.4 Feed Tube………………………………………………………..2.5 Lance Tube and Nozzle……………………………………………………..2.6 Wallbox Assembly……………………………………………………………2.7 Front Support Bracket……………………………………………………………… 2.8 Auxiliary Support Bracket of Lance/Feed Tube ……..………………………………2.9 Electrical Box and Travel Control………………………………………………..2.10 Motor CableSECTION 3 INSTALLATION INSTRUCTIONS3.1 Sootblower Assembly…………………………………………………………3.2 Air Curtain and Sealing Air (Positive Pressure Boiler)……………………….3.3 Piping System……………………………………………………………………3.4 Valve Gasket and Condensate Drain-off Pipe……………………………..3.5 Compressed Air Resisting Furnace Gas………………………………..3.6 Power Supply Wiring………………………………………………………….. SECTION 4 OPERATIONATIONAL INSTRUCTIONS4.1 Operation Preparation and Procedures……….………………………………4.2 Inspection before Start-up……………………………………………………..4.3 Test Run…………………………………………………………………………….4.4 Blowing Pressure Adjustment…………………………………………………… SECTION 5 MAINTENANCE INSTRUCTIONS5.1 Manual Movement of Carriage Assembly………………………………………5.2 Packing Set of Feed Tube ………………………………….5.3 Removal and Re-installation of Lance/Feed Tube…………………………….5.4 Poppet Valve and Valve Turn-on Mechanism….………………………….5.5 Removal and Re-installation of Carriage Assembly……………………….5.6 Disassembly of Carriage Assembly…………………………5.7 Assembly of Carriage and Adjustment of Worm & Worm Gear……………………5.8 Replacement of Expandable Cable………………………………………………5.9 Lubrication (Figure 13) ……………………………………………………… SECTION 6 TROUBLESHOOTINGIllustrations:Figure 1 General Arrangement Drawing of the SYC-5 Long Retractable Sootblower Figure 2 Installation and Interface Drawing of SYC-5 Long Retractable Sootblower Figure 3 Sootblower Nozzle Blowing Track DiagramFigure 4 Gears Set DiagramFigure 5 Adjustment of Front Support WheelFigure 6 Adjustment of Blowing PressureFigure 7 Rear View of Carriage AssemblyFigure 8 Packing Filling Direction of Feed TubeFigure 9 Feed Tube Installation DrawingFigure 10 Adjustment of Valve Turn-on MechanismFigure 11 Disassembly Drawing of Carriage Assy.Figure 12 Assembly and Adjustment of Worm/Worm GearFigure 13 Lubrication PointsFigure 14 Electrical Wiring Diagram of the SYC-5 Long Retractable Sootblower第一章前言SECTION 1 PREFACE1.1概述SUMMARYSYC-5系列长伸缩式吹灰器,根据实际需要,可设计制造成不同行程的吹灰器(见图1)。
吹灰器操作手册

吹灰器使用操作(一)操作流程1、打开乙炔气瓶阀;查看气体参数是否如下表所示:序号项目参数备注1 乙炔压力(Mpa)0.10-0.15 充气状态下的压力表示数2 压缩空气压力(Mpa)0.15-0.25 指工作状态下的压力表示数2、观察乙炔气瓶内的压力,若低于0.3Mpa,则更换该气瓶;3、观察气瓶减压阀后压力是否大于等于0.15MPa如否,则应调整至0.1 MPa-0.15MPa;调试设计参数为0.13Mpa;4、打开DCS操作界面,系统进入运行监控界面;5、点击每一路,显示状态出现,则说明开始自动进行吹灰作业;6、吹灰完毕,关闭乙炔气瓶和压缩空气阀;7、锅炉启动前应开启防积水积灰总阀,锅炉停运后关闭。
(二)单路变量设置当需要自行设置运行参数时,按如下步骤操作:1、点击系统初始界面中的“变量设置”按钮,系统即自动进入运行参数设置界面。
2、在系统参数允许的范围内,根据需要选择参与吹灰作业的吹灰点、各路的运行参数。
调试参数如下所示:序号点火持续时间(S)充气时间(S)炮前吹扫时间(S)炮尾吹扫时间(S)炮数第1路 2 6-15 15 15 1 第2路 2 6-15 15 15 1 第3路 2 6-15 15 15 1 第4路 2 6-15 15 15 1 第5路 2 6-15 15 15 1 第6路 2 6-15 15 15 1 第7路 2 6-15 15 15 1 第8路 2 6-15 15 15 1 第9路 2 6-15 15 15 1注意:以上为调试参数,运行后可根据现场锅炉积灰情况来设定充气时间、吹灰次数,但充气时间不得低于6秒。
(三)注意事项1、控制柜电源在正常情况下应始终保持开启状态;2、乙炔稳压减压模块及空气稳压减压模块已调好,不可擅动(即乙炔稳压阀和空气稳压阀不需要调节);3、乙炔气瓶周围5米内严禁明火;4、应经常检查乙炔胶管及其接嘴处、乙炔气瓶及其减压阀是否漏气;5.当发现乙炔瓶内压力低于0.3MPa时应及时更换。
吹灰器备件清单

件 台 台 台 台 台 台 台 台 台 台 台 套 件 件 件 件 件 件 件 件 件 件 只 只 件 件 件 件
HXC-DJ5型多介质吹灰器备品备件清单
序号 1 名称 高压软管 型号 数量 单位 套
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
套 台 根 根 根 套 件 只 套 套 件 件 件 件 件 件 件 台 套 件 件 件 件 件 件 件 件 件 件 件 件 件 件
35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

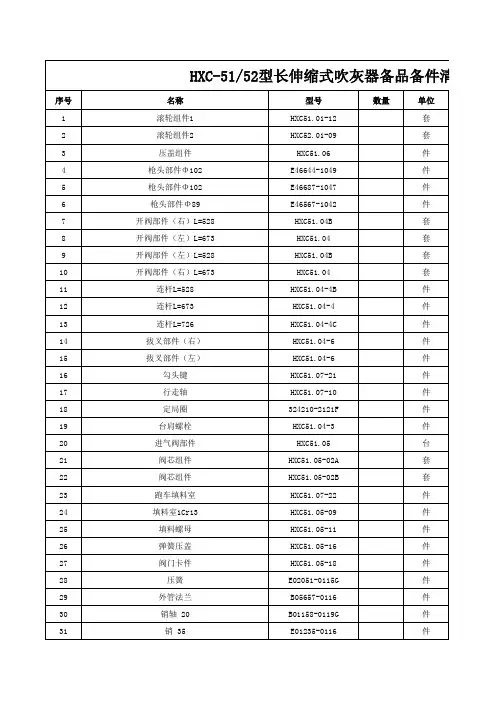

HXC-51/52型长伸缩式吹灰器备品备件清单
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 名称 滚轮组件1 滚轮组件2 压盖组件 枪头部件Φ 102 枪头部件Φ 102 枪头部件Φ 89 开阀部件(右)L=528 开阀部件(左)L=673 开阀部件(左)L=528 开阀部件(右)L=673 连杆L=528 连杆L=673 连杆L=726 拔叉部件(右) 拔叉部件(左) 勾头键 行走轴 定局圈 台肩螺栓 进气阀部件 阀芯组件 阀芯组件 跑车填料室 填料室1Cr13 填料螺母 弹簧压盖 阀门卡件 压簧 外管法兰 销轴 20 型号 HXC51.01-12 HXC52.01-09 HXC51.06 E46644-1049 E46687-1047 E46567-1042 HXC51.04B HXC51.04 HXC51.04B HXC51.04 HXC51.04-4B HXC51.04-4 HXC51.04-4C HXC51.04-6 HXC51.04-6 HXC51.07-21 HXC51.07-10 324210-2121F HXC51.04-3 HXC51.05 HXC51.05-02A HXC51.05-02B HXC51.07-22 HXC51.05-09 HXC51.05-11 HXC51.05-16 HXC51.05-18 E02051-0115G B05657-0116 B01158-0119G 数量 单位 套 套 件 件 件 件 套 套 套 套 件 件 件 件 件 件 件 件 件 台 套 套 件 件 件 件 件 件 件 件
HXP-5 耙式吹灰器说明书正文

HXP-5 型 耙式吹灰器产品说明书
插图目录 图 1 HXP-5 型耙式吹灰器总图..................................1 图 2 HXP-5 型耙式安装及接口尺寸示意...........................2 图 3 HXP-5 型耙式吹灰器吹灰区域示意图..........................3 图 4 跑车装配简图..........................................6 图 5 阀门压力的调整.......................................11 图 6 填料的装填方向.................... ...................13 图 7 阀门启闭机构的调整.................... ...............14 图 8 HXP-5 型耙式吹灰器电气接线图 ...........................16
有效吹灰半径
~1.5m
布置区域最高烟温
600℃
喷嘴数量及口径
根据合同要求决定
电动机(中国国内使用)
Y90S-4 B5 型 1.1KW
1400rpm. 380V. 50Hz.3P
近似重量:
360kg+每米行程 116kg
(不包括吹灰枪管的炉内部分)
-4-
HXP-5 型 耙式吹灰器产品说明书
第二章
结构简介
图 3 以三排横耙管的吹灰器为例,说明其工作原理。图中示出了吹灰器在后端起始 位置时,阀门开启(吹灰开始)时和最大行程(吹灰区间最大)时,横耙管及喷咀所在的 位置,说明耙式吹灰器的行程,横耙管数量和吹灰范围的关系。
HXTW-5测温探针说明书(中英文)

目录第一章前言 (1)1.1 概述 (1)1.2 工作过程 (1)1.3 常规设计探针的主要技术参数 (1)第二章结构 (2)2.1 传动支承系统 (2)2.2 测温与控制系统 (3)2.3 位置显示与信号输出系统 (3)2.4 探管冷却系统 (4)2.5 操作与显示仪表系统 (4)第三章安装及调整 (4)3.1 安装就位 (4)3.2 冷却与密封管路 (5)3.3 电气与仪表接线 (5)3.4 启动前的检查 (5)3.5 手操运行与试运行 (6)3.6 位置显示与信号输出仪表及电位计的调整 (6)第四章运行与维护 (6)4.1 第一次投用 (6)4.2 日常运行....... . (6)4.3 使用前的检查 (7)4.4 润滑 (7)4.5 电位计的调整 (7)4.6 电位计弹簧的更换 (7)4.7 热电偶的更换 (7)4.8 动力线、冷却胶管的调整 (8)4.9 辅助托架的调整 (8)4.10 探头除垢 (8)HXTW-5型测温探针产品说明书第一章前言1.1 概述HXTW-5型测温探针(图1)是一种将热电偶送入炉膛,监测炉膛烟气温度的机械装置(图1)。
热电偶固定在探枪头部,在烟气中作伸缩运动,移动速度2.5米/分左右。
测温探针由一个1.1KW 电机驱动,可近操、远操和由DCS监控。
锅炉启动期间,位于炉膛出口处的再热器管束由于没有循环蒸汽进行冷却,其温度可能达到甚至超过材料耐温极限值。
测温探针作为锅炉启动时的烟温监测装置,用来连续测量该区域的温度,避免了再热器被烧坏的危险。
测温探针还可用来测量锅炉低负荷运行时的烟气温度,作为辅助控制手段。
1.2 工作过程探针启动后,跑车推动探枪前进,装在探枪内的热电偶被送进炉膛,将测得的温度信号传送到DCS,位置信号系统同时将热电偶所在位置的信号也传送到DCS。
探针本体上的控制箱,可操作按钮控制探针前进、后退或停在任意位置,测量该点的温度。
探针启动后,当探针前进至触及前端行程开关时,探枪会停在最前端,测量最前端的温度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.4 阀门垫片和阀门冷凝水排泄管 管道冲管完毕后,即可将吹灰器阀门和管道连接。在吹灰器阀门的法兰间放入不锈钢
湖北华信锅炉辅机成套有限公司 -8-
HXC-5 系列长伸缩式吹灰器产品说明书
缠绕垫片后,所有螺栓必须均匀拧紧,分步交叉进行。上紧时要防止法兰翘曲变形。不然 会使垫片受力不均而过早损坏,不能收到满意的密封效果。
两个支吊组合形成一个万向节型支承,允许吹灰器承受锅炉在所有三个方向的膨胀与 收缩。有时也可能要求吹灰器完全支承在钢架上。
使用空气作介质的吹灰器,当锅炉运行时吹灰器处于水平位置。而使用蒸汽作介质的 吹灰器,要求吹灰器朝锅炉倾斜以便冷凝水通过喷头上的小孔排出。安装图应给出在冷态 或热态锅炉上安装吹灰器所需要的资料。
吹灰枪前端是一个旋压封头的喷头,喷头上钻有孔以焊装喷嘴,喷嘴是垂直、还是前 倾或后倾根据吹灰要求而定。喷嘴的大小和数量由不同位置吹灰器的吹灰介质流量与压力 要求而定。喷嘴的焊装非常重要。喷头在工厂内已作好平衡试验,确保两个方向喷射介质 时的径向推力相等,从而防止枪管抖动。 2.10 电气箱与行程控制
图 1)。主要用于吹扫锅炉受热面上的积灰和结渣。主要用在清除捕渣管、过热器、再热器 及省煤器上的积灰和结渣,也可用来清除炉顶和管式空气预热器的积灰。 1.2 工作原理 A.清扫原理
从伸缩旋转的吹灰枪管端部的一个或几个喷嘴中,喷出压缩空气或蒸汽持续冲击、清 洗受热面是本吹灰器的工作原理。喷嘴的轨迹是一条螺旋线,导程为 100、150 或 200mm, 由吹灰器行程和吹灰要求决定。吹灰器退回时,喷嘴的螺旋线轨迹与前进时的螺旋线轨迹 错开 1/2 节距。(图 3 为两个喷嘴、100mm 导程的吹灰轨迹)
1.3 主要技术参数 行程(m)
吹灰介质 进退速度(m/min) 转速(r.p.m) 喷嘴口径(mm) 吹灰半径(m) 吹灰角度 电动机型号、规格
电动机电源 近似重量
最大 7.60 7.65~ 13.70 蒸汽或压缩空气 O.9~3.5 9~35 12~32 ~2 360° Y90S--4 B5 型 1.1KW ~1400r.p.m Y90L--4 B5 型 1.5KW ~1400r.p.m 380V.3P. 50Hz 360k+行程(m)×116kg 400k+行程(m)×135kg
3.3 管道系统 吹灰器管道不得小于安装图中所规定的尺寸。为保证疏水,所有蒸汽管道必须至少 有
4%的斜度,朝排放端倾斜。 连接和启动吹灰器之前,冲洗全部管道系统,消除杂物。冲管前,卸下疏水阀,并在
与管道连接处卸下吹灰器法兰。“冲管”时将法兰错开,在法兰间插进一金属隔片,以防 止管道系统吹出的灰尘、碎片或焊渣进入吹灰器。
正压锅炉必须使用正压墙箱对吹灰枪管与炉墙开孔处进行密封。当卸下吹灰枪进行检 修时,它还能对开孔进行气封。
正常情况下,低压密封空气进入墙箱通过气封圈对燃烧室进行密封,防止炉内烟气外 逸。密封空气一部分流入炉内,一部分通过枪管与密封圈之间的缝隙排至大气。
当卸下吹灰枪管时,压缩空气进入墙箱,经过气封环上的孔喷向炉内,形成风幕,同 时将大气也抽吸进锅炉,从而密封了炉墙开孔。
图 5 前托轮的调整
-6-
Hale Waihona Puke 湖北华信锅炉辅机成套有限公司
HXC-5 系列长伸缩式吹灰器产品说明书
2.7 前托架 前托架在吹灰器梁的前端板下方,固定在墙箱铸件上,大约支承着吹灰器重量的一半。
托架底部有托轮,支托着吹灰枪管,并对枪管通过墙箱进入锅炉起导向作用。调整滚轮旋 转方向与吹灰枪管运动的螺旋线方向一致十分重要(图 5)。 2.8 内管
湖北华信锅炉辅机成套有限公司 -3-
HXC-5 系列长伸缩式吹灰器产品说明书
C.吹灰过程 吹扫周期从吹灰枪处在起始位置开始(如图 1)。电源接通后,电机驱动跑车沿着梁两侧
的导轨前移,将吹灰枪送入锅炉内。喷嘴进入炉内后,跑车开启阀门,吹灰开始。跑车继 续将吹灰枪旋进锅炉,直至到前端极限后,跑车反转,引导枪管以与前进时不同的吹灰轨 迹后退。当喷嘴接近炉墙时,阀门关闭,吹灰停止。跑车继续后退,回到起始位置。
电机端部为大法兰,直接与跑车连接。通过位于主齿轮箱外部的一级齿轮变速后,将运动 传给主齿轮箱。当仅要改变进退速度,而保留螺旋线导程不变时,只需要更换这级齿轮。 当需要改变螺旋线导程时,必须变换末级正齿轮组。齿轮系如图 4 所示。
跑车内的主减速机构是一蜗杆蜗轮副。蜗轮轴驱动末级正齿轮带动主传动轴,主传动轴 两端的行走齿轮分别与梁两侧的齿条啮合,使吹灰枪移动;蜗轮轴同时驱动伞齿轮使吹灰 枪旋转。
3.2 风幕和密封空气(正压锅炉) 用 2״和 1״直径的软管与墙箱外部管接头连接,将风幕与密封空气输送进墙箱气室。 2"
接头用以提供密封空气,根据安装图规定的压力,可接自送风机或其它气源。旋塞阀上的 1״管接头连接在 O.56~O.7Ma 的压缩空气气源上,以作风幕空气用,气耗量取决于开孔处 的炉膛压力和开孔的大小。
内管是高度抛光的不锈钢管,用以将吹灰介质输送到吹灰枪。对于特殊用途,内管可 镀铬以增加表面硬度。 2.9 吹灰枪与喷头
吹灰枪管的材质和喷嘴有多种,它取决于每台吹灰器的安装位置。如果一台锅炉上有 几种不同枪管的吹灰器,那么每一吹灰器安装时必须“对号入座”。吹灰枪由跑车和前托 架支承,行程超过 7.65m 的吹灰器(HXC-52)在梁的中部还有一辅助托架支托吹灰枪和内管。
注意:不要过度拧紧螺栓,松紧适度时的扭矩值约为 240 牛顿·米。 使用蒸汽吹灰的吹灰器阀门阀杆在偏离铅垂线 45。以上安装使用时,需要有冷凝水排泄 管。用在小型锅炉或油加热器上的吹灰器,一般不提供冷凝水排泄管。 排泄管用于排出可能存积在阀座与配合法兰之间的冷凝水,这样消除了由于冷凝水的 存在而产生的温度差,使阀体温度一致,防止由于冷凝水存积而引起的腐蚀并避免了吹灰 开始时冷凝水夹带增多的可能。排泄管通过一沉孔与配合法兰焊接,排泄管应用绝热材料 包覆,以免伤害工作人员。排泄管的配置,请参看安装图。 3.5 御烟空气 在吹灰器不运作时,卸烟空气用来防止炉膛腐蚀性烟气进入吹灰器,并从吹灰器中将 可能进入的腐蚀性烟气清除。为此,所有吹灰器阀门上都装有一个单向空气阀。 在负压锅炉上,大气压力能保证足够的空气流通过单向阀和吹灰器,从而防止烟气进 入吹灰器。但在正压锅炉上,必须从送风机和其它气源接空气到单向阀,其压力应高于炉 膛烟气压力。所需要的压力差请参看安装图。上述两种情形下,单向空气阀在吹灰器运行 时,都能防止吹灰介质喷出,进入大气或卸烟空气管内。 3.6 电源连接 有些吹灰器的电动机启动装置就装在吹灰器接线盒上,而有些将启动装置在远处的动 力柜内,不论哪种情况,吹灰器接线盒内都有电源连接装置。参考有关接线图。
HXC-51 型 HXC-52 型
HXC-51 HXC-52 HXC-51 HXC-52
注:吹灰器行程、进退速度、转速、喷嘴数量及口径、吹灰介质压力和流量等根据锅 炉、燃料、介质的具体情况确定。
湖北华信锅炉辅机成套有限公司 -4-
HXC-5 系列长伸缩式吹灰器产品说明书
第二章 部件介绍
2.1 跑车与电动机 跑车驱动吹灰枪进出锅炉,它包括电机、齿轮箱及吹灰枪和内管间的填料密封压盖。
图 6 螺旋线相位变化机构(左侧)
湖北华信锅炉辅机成套有限公司 -7-
HXC-5 系列长伸缩式吹灰器产品说明书
第三章 安装说明
3.1 吹灰器本体 根据本公司提供的安装图和锅炉制造厂的有关图纸,确定锅炉上每台吹灰器的合适位
置。吹灰器由其梁上的两点支承在锅炉上。 注意:起吊吹灰器就位时。一定要使用梁顶部的吊耳,禁止使用吊索绕住梁和枪管起吊, 以免造成损坏引起故障。 注意:大型锅炉上,不同部位吹灰器的运行速度、喷嘴口径等参数往往不同。起吊时, 应根据吹灰器铭牌上的安装部位号和吹灰器偏心方位,“对号入坐”。 同一烟温区域安装的吹灰器,其制造参数是相同的。所谓 “对号入座”实际上是“对
2.5 动力电缆 电源可通过下垂电缆或弹性电缆送给移动的电机。一般使用弹性电缆,下垂电缆仅用
在行程较短的吹灰器上。
2.6 内外管辅助托架 内外管辅助托架用在行程超过 7.62m 的 HXC-52 吹灰器上,安装在吹灰器梁的中点附近。
当跑车在后部时,它支托吹灰枪和内管;当跑车在前部时,它只支托内管。辅助托架上两 个托轮的旋转方向应调节到与吹灰枪管运动的螺旋线一致。
特殊应用可以要求:用气动薄膜驱动阀代替机械启闭阀。 2.3 梁
梁为一箱盖型部件,对吹灰器的所有零部件提供支承和最大限度的保护。跑车前进、 后退的齿条就装在梁的两侧。两端有端板,后端板支承阀门和内管,前端板支承吹灰枪管。
湖北华信锅炉辅机成套有限公司 -5-
HXC-5 系列长伸缩式吹灰器产品说明书
梁由两点支承,前支承一般靠固定在锅炉外壳的墙箱支托,后支承位于吹灰器后部,固定 在钢架上。这种支承方法可使吹灰器承受锅炉在所有三个座标方向的膨涨与收缩。有时梁 也可以完全由钢架支承。
2.4 墙箱 墙箱焊接在锅炉外壳的套管上,对吹灰枪管和炉墙开孔处进行密封。墙箱上位于同一
水平线的两销孔,是吹灰器的前支承(支承的吹灰器重量之半)。负压锅炉和正压锅炉使用 不同的墙箱,介绍如下: A.负压墙箱
负压墙箱用在负压锅炉上。用弹簧压紧的密封板,在吹灰枪管周围形成环形间隙,靠 大气压力密封吹灰枪管的周围。 B.正压墙箱
HXC-5 系列长伸缩式吹灰器产品说明书
湖北华信锅炉辅机成套有限公司 -1-
HXC-5 系列长伸缩式吹灰器产品说明书
湖北华信锅炉辅机成套有限公司 -2-
HXC-5 系列长伸缩式吹灰器产品说明书
第一章 前 言
1.1 概述 HXC-5 系列长伸缩式吹灰器,根据行程不同,分为 HXC-51 型和 HXC-52 型两种吹灰器(见
电气箱是一个集中电气接线箱,里面装有就地操作按钮和接线端子排。有时,也可将 整个启动系统装在里面。
