图像匹配算法
如何进行高效的图像匹配和图像配准
如何进行高效的图像匹配和图像配准图像匹配和图像配准是计算机视觉领域中常见的任务，其目的是通过计算机算法将两幅或多幅图像进行比较，从而找出它们之间的相似性或者进行图像的对齐。
本文将介绍一些高效的图像匹配和图像配准的方法。
一、图像匹配图像匹配即是将一幅图像中的特征在另一幅图像中找到对应物体或者区域。
下面是一些常见的图像匹配方法：1.特征点匹配特征点匹配是最常见的图像匹配方法之一，它通过在图像中提取特征点，并计算特征点的描述子，然后使用某种度量来比较两幅图像的特征点，找出最相似的特征点对。
常用的特征点匹配算法包括SIFT、SURF和ORB等。
2.直方图匹配直方图匹配是一种基于图像全局颜色或纹理分布的匹配方法，它将图像的直方图进行比较，通过计算直方图之间的相似性度量来进行匹配。
直方图匹配适用于颜色和纹理信息较为明显的图像匹配任务。
3.模板匹配模板匹配是一种基于像素点灰度值的匹配方法，它通过将一个预定义的模板图像滑动或者扫描到待匹配图像上，计算模板和图像之间的相似性度量，从而找到最佳匹配位置。
模板匹配适用于物体检测和目标跟踪等应用场景。
4.特征描述子匹配特征描述子匹配是一种将图像中的局部特征点的描述子进行比较的匹配方法，它通过计算特征点描述子之间的相似性度量找到最佳匹配。
常用的特征描述子匹配算法包括基于二值描述子的BRISK和ORB，基于二进制描述子的BRIEF和FREAK，以及基于浮点数描述子的SIFT、SURF和AKAZE等。
二、图像配准图像配准是将两幅或多幅图像进行对齐，使得它们在空间上或者几何上具有一致性。
下面是一些常用的图像配准方法：1.特征点配准特征点配准是将两幅图像中的特征点进行对应的一种配准方法，它通过计算特征点的几何变换关系，然后将其中一幅图像进行变换，使得两幅图像的特征点对应一致。
常用的特征点配准方法包括RANSAC、LMS和Hough变换等。
2.像素级配准像素级配准是将两幅图像的像素进行一一对应的配准方法，它通过计算图像间的几何变换关系，然后将其中一幅图像进行变换，使得两幅图像在几何上对应一致。
图像匹配的算法种类和原理
图像匹配的算法种类和原理
图像匹配是一种广泛应用于计算机视觉领域的技术，用于判断两个或多个图像之间的相似性或是否存在某种关联。
以下是几种常见的图像匹配算法和其原理：
1. 直方图匹配：该算法基于图像的颜色分布，通过比较两个图像的直方图来评估它们的相似性。
直方图是一种将图像像素值与其频率关联起来的统计工具。
2. 特征点匹配：该算法通过提取图像中的特征点，如角点、边缘等，然后比较两个图像中的特征点之间的距离或相似性来确定它们之间的匹配关系。
常见的特征点匹配算法包括SIFT、SURF 和ORB。
3. 模板匹配：该算法使用一个预先定义好的模板图像，将其与输入图像进行比较，找出最佳匹配的位置。
模板匹配算法通常使用相关性或差异性度量来评估匹配程度。
4. 形状匹配：该算法旨在比较图像中的形状特征，例如提取图像边界上的轮廓，并计算它们之间的相似性。
形状匹配通常与图像分割和轮廓提取技术结合使用。
5. 神经网络匹配：近年来，深度学习和卷积神经网络（CNN）等技术的发展为图像匹配带来了新的突破。
使用深度神经网络，可以学习到更高级别的特征表示，并通过训练模型来实现图像匹配任务。
这些算法各有优缺点，并且在不同应用场景下具有不同的适用性。
在实际应用中，经常需要结合多种算法来实现更准确的图像匹配结果。
特征 图像匹配算法

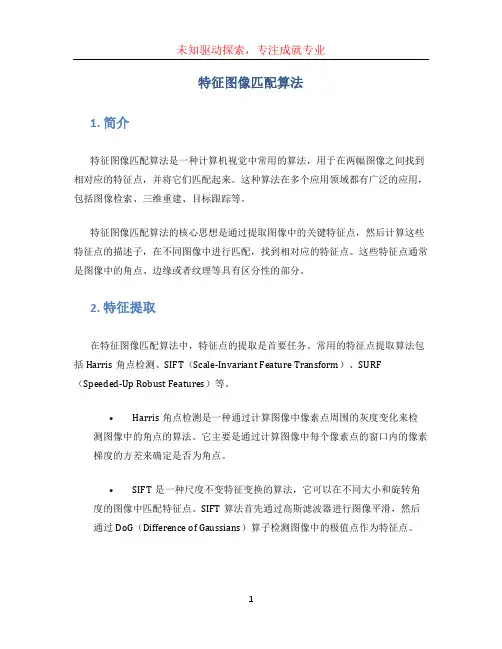

特征图像匹配算法1. 简介特征图像匹配算法是一种计算机视觉中常用的算法，用于在两幅图像之间找到相对应的特征点，并将它们匹配起来。
这种算法在多个应用领域都有广泛的应用，包括图像检索、三维重建、目标跟踪等。
特征图像匹配算法的核心思想是通过提取图像中的关键特征点，然后计算这些特征点的描述子，在不同图像中进行匹配，找到相对应的特征点。
这些特征点通常是图像中的角点、边缘或者纹理等具有区分性的部分。
2. 特征提取在特征图像匹配算法中，特征点的提取是首要任务。
常用的特征点提取算法包括Harris角点检测、SIFT（Scale-Invariant Feature Transform）、SURF （Speeded-Up Robust Features）等。
•Harris角点检测是一种通过计算图像中像素点周围的灰度变化来检测图像中的角点的算法。
它主要是通过计算图像中每个像素点的窗口内的像素梯度的方差来确定是否为角点。
•SIFT是一种尺度不变特征变换的算法，它可以在不同大小和旋转角度的图像中匹配特征点。
SIFT算法首先通过高斯滤波器进行图像平滑，然后通过DoG（Difference of Gaussians）算子检测图像中的极值点作为特征点。
•SURF是一种类似于SIFT的特征提取算法，但它具有更快的计算速度和更好的旋转不变性。
SURF算法通过检测图像中的极值点，并计算它们的Haar小波特征来提取特征点。
3. 特征描述在特征提取之后，需要对特征点进行描述，以便在不同图像中进行匹配。
常用的特征描述算法包括ORB（Oriented FAST and Rotated BRIEF）、BRISK（Binary Robust Invariant Scalable Keypoints）等。
•ORB是一种具有旋转不变性和尺度不变性的特征描述算法。
它通过计算特征点周围的像素点在不同方向上的灰度变化来生成特征点的描述子。
最后，ORB算法将描述子通过二进制编码，以降低计算复杂度。
图像匹配算法的研究进展
图像匹配算法的研究进展一、本文概述随着信息技术的飞速发展，图像匹配算法在诸多领域，如人脸识别、物体追踪、自动驾驶、医学影像分析以及遥感图像处理等，都发挥着越来越重要的作用。
图像匹配算法的核心在于通过一定的算法和策略，从大量图像中快速准确地找到目标图像，或者从同一场景的不同图像中找出相似或相同的部分。
本文旨在探讨图像匹配算法的研究进展，包括经典的算法、新兴的算法以及它们在不同领域的应用。
我们将回顾传统的图像匹配算法，如基于特征的方法、基于灰度的方法等，分析它们的优缺点以及适用场景。
然后，我们将重点介绍近年来兴起的深度学习在图像匹配领域的应用，包括卷积神经网络（CNN）、孪生网络（Siamese Network）等，以及它们在提高匹配精度和效率方面的突出表现。
我们还将讨论图像匹配算法在实际应用中面临的挑战，如光照变化、视角变化、遮挡等问题，以及针对这些问题的解决方案。
我们将展望图像匹配算法的未来发展趋势，包括算法性能的进一步提升、多模态图像匹配的研究、以及在大规模图像数据库中的应用等。
通过本文的综述，我们希望能够为读者提供一个全面而深入的图像匹配算法研究进展的概览，同时也为相关领域的研究人员提供有益的参考和启示。
二、图像匹配算法的基本原理图像匹配算法是计算机视觉领域的一个核心问题，它旨在从大量图像中找出具有相似性或相关性的图像。
这些算法的基本原理主要基于特征提取和相似性度量两个方面。
特征提取是图像匹配算法的首要步骤。
在这一过程中，算法会从图像中提取出关键信息，这些信息通常是对图像内容的抽象描述，如边缘、角点、纹理、颜色分布等。
这些特征的选择对后续的匹配效果至关重要，因为它们需要既能代表图像的主要内容，又具有一定的鲁棒性，能够在不同的光照、视角、尺度等条件下保持一致。
相似性度量是图像匹配算法的另一关键步骤。
在提取了特征之后，算法需要一种方法来量化两个图像之间的相似性。
常见的相似性度量方法包括欧氏距离、余弦相似度、汉明距离等。
图像匹配算法
各种图像匹配的文献都会出现“配准、匹配、几何 校正”三个词，它们的含义比较相似。 配准：一般两幅图像之间； 匹配：寻找同名特征(点) 的过程; 几何校正：根据主辅图像之间的几何变换关系，对 辅图像进行逐像素处理变为配准图像的过程叫做 “几何校正”。 图像匹配：把不同时间、不同成像条件下对同一景 物获取的两幅或者多幅图像在空间上对准，或根据 已知模式到另一幅图中寻找相应的模式 。 其实质是在基元相似性的条件下，运用匹配准则的 最佳搜索问题。
(30 312 )(03 21 )[(330 12 ) 2 (21 03 ) 2 ]
为加快匹配过程，可采用两步模板匹配策略。首先，使 用零阶矩算子进行粗匹配，获得可能的匹配位置点；然 后对可能的匹配点根据归一化的矩特征实现精匹配。
2、基于图像特征点的匹配算法
在点特征提取方法中，Harris算子是C.Harris和M.J.Stephens在 1988年提出的一种基于信号的点特征提取算子，给出了与自相关 函数相联系的矩阵M。M矩阵的特征值是自相关函数的一阶曲率， 如果两个曲率值都很高，那么就认为该点是点特征。
图像匹配主要可分为以灰度为基础的匹配和 以特征为基础的匹配。 1、灰度匹配 ：通过利用某种相似性度量，如相关 函数、协方差函数、差平方和、差绝对值和等测 度极值，判定两幅图像中的对应关系。 2、特征匹配是指通过分别提取两个或多个图像的特 征（点、线、面等特征），对特征进行参数描述， 然后运用所描述的参数来进行匹配的一种算法。
j 0 k 0
J 1 K 1
2
DST ( x, y) 2[t ( j, k ) f ( x j, y k )]
j 0 k 0
J 1 K 1
DT ( x, y) [t ( j, k )]2
图像处理中的特征提取和匹配算法
图像处理中的特征提取和匹配算法图像处理在日益热门的人工智能技术中扮演着一种重要的角色。
在图像处理中，特征提取和匹配算法是两个至关重要的步骤。
特征提取是通过分析图像的局部特点来创建描述图像内容的向量，而匹配是将不同图像的特征或特征向量进行比较，以确定它们是否相似。
本文将介绍几种常用的特征提取和匹配算法。
一、特征提取算法1.尺度不变特征变换（SIFT）SIFT是一种特征提取算法，它能够从不同的尺度和方向上提取图像的局部特征。
这种算法在检索和匹配图像中特别有用。
SIFT算法的基本思想是通过高斯差分算子得到一组尺度空间图像，通过高斯图像之间的差异来确定关键点，然后计算每个关键点的局部梯度的幅值和方向，最后形成一个基于梯度方向的特征描述符。
2.速度增强型稀疏编码（SLEEC）SLEEC是一种新型的高效特征提取算法。
与其他算法不同的是，SLEEC只需扫描一次训练数据即可获得最具代表性的特征。
该算法通过运用具有多个分辨率的降采样、随机稀疏和加速度分析三种技术提取特征，从而实现了比其他算法更高的准确性和速度。
二、特征匹配算法1.暴力匹配算法暴力匹配算法是一种基本的匹配算法，它实现了图像特征之间的精确匹配。
该算法通过比较两个图像之间的每个可能的匹配，来确定匹配的好坏。
虽然该算法的准确性很高，但是它非常耗时，因此只适用于小图像匹配。
2.基于Flann树的匹配算法基于Flann树的匹配算法通过对特征向量进行一系列分割和聚类，以快速找到大量数据中的相似匹配。
该算法不仅适用于大规模数据集，而且具有高效和稳定性。
3.随机抽样一致性算法（RANSAC）随机抽样一致性算法是一种常见的特征匹配算法。
该算法通过随机采样一对点来确定匹配，在这个过程中，通过迭代重复采样和检测结果，不断提高匹配模型的准确度。
结论：在图像处理和计算机视觉中，特征提取和匹配是核心算法。
不同的特征提取和匹配算法适用于不同的应用场合。
在实际应用中，为了达到对图像的快速识别和匹配，我们需要根据具体的需求，选择合适的特征提取和匹配算法。
基于深度学习的图像匹配算法研究
基于深度学习的图像匹配算法研究第一章介绍图像匹配是计算机视觉领域的一个重要问题。
其目标是在给定一张图片下，通过检索数据库中与其相似的图片。
在各种应用场景中，图像匹配都有着重要应用，比如图像搜索、自动化驾驶以及智能安防等。
传统的图像匹配方法（例如SIFT算法）虽然具有较高的准确度，但存在运算速度慢的问题。
基于深度学习的图像匹配算法则能够在不降低准确度的前提下大幅提升匹配速度。
本文旨在详细介绍基于深度学习的图像匹配算法的研究。
第二章基础知识本章将介绍相关的基础知识，包括深度学习的基础理论、卷积神经网络以及图像特征提取等。
2.1 深度学习的基础理论深度学习是一种以人工神经网络为基础，基于多层抽象表达的机器学习方法。
深度学习的核心思想是通过多个非线性变换提取输入数据的高层抽象特征，从而实现对数据的分类和识别。
2.2 卷积神经网络卷积神经网络（Convolutional Neural Network，CNN）是深度学习中最常用的一种神经网络模型，被广泛应用于图像识别、目标检测、图像分割等领域。
CNN的核心组件是卷积层、池化层和全连接层。
其中，卷积层用于提取图像中的局部特征，池化层用于在不改变图片大小的情况下减小特征map 的大小，全连接层则负责将特征图映射到标签。
2.3 图像特征提取在传统的图像匹配算法中，特征点的提取是一项关键的任务。
而在基于深度学习的图像匹配算法中，CNN可以直接输出有用的特征表示，因此无需再考虑传统的特征点提取方法。
第三章基于CNN的图像匹配算法在基于深度学习的图像匹配算法中，CNN在提取图像特征方面有着非常重要的作用。
3.1 图像特征表示CNN可以将一张图片转化为一个固定长度的特征向量。
这个向量可以看作是图片的高级特征表示，可以用于描述图片的内容、形状以及颜色等信息。
3.2 图像相似度度量在匹配时，我们需要对两张图片之间的相似度进行度量。
一般来说，常用的相似度度量方法有欧几里得距离、余弦相似度等。
医学影像处理中的图像配准算法实现技巧
医学影像处理中的图像配准算法实现技巧医学影像处理在现代医学诊断中起着至关重要的作用。
而图像配准作为其中重要的一环，是将不同影像之间进行准确的位置、尺度和方向的对齐，以实现医学影像的比较、融合和分析。
本文将介绍医学影像处理中的图像配准算法实现技巧。
一、图像配准概述图像配准是指将一组图像中的目标物体进行精确定位和对齐。
医学影像处理中的图像配准旨在准确地比较不同时间点或不同影像模态的医学图像，以便更好地追踪疾病的进展和评估治疗效果。
二、图像配准的算法医学影像图像配准的算法可以分为以下几类：1. 特征点匹配算法特征点匹配算法是一种常用的图像配准方法。
该方法通过检测图像中的特征点，并找到这些特征点之间的对应关系，从而实现图像的对齐。
常用的特征点匹配算法包括SIFT、SURF和ORB等。
首先，算法会在图像中提取特征点，并计算每个特征点的描述子。
然后，通过计算特征点描述子之间的相似度，找到最佳匹配。
最后，通过对特征点的位置进行配准，实现图像的对齐。
2. 基于互信息的配准算法互信息是一种常用的图像配准衡量指标，用于评估两幅图像的相似性。
基于互信息的配准算法主要包括归一化互信息（NMI）和互信息标准差（MIS）等。
该方法通过计算图像中的灰度直方图，并结合互信息来衡量两幅图像的相似度。
然后，通过优化配准变换参数，使得互信息最大化，实现图像的配准。
3. 基于变形场的配准算法基于变形场的配准算法利用变形场来描述图像的形变情况，并通过优化变形场来实现图像的对齐。
典型的基于变形场的配准算法有Thin-Plate Spline（TPS）和B-spline等。
该方法首先计算图像的像素点之间的位移，然后通过插值方法生成变形场。
最后，通过优化变形场的参数，实现图像的对齐。
三、图像配准的应用图像配准在医学影像处理中广泛应用于以下领域：1. 临床诊断医学影像图像配准可以提供医生在不同时间点或不同影像模态下进行疾病比较和评估的依据。
例如，在肿瘤的持续监测中，医学影像配准可以实现不同时间点下肿瘤的精确测量和比较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
值 然后把这差值同其它点对的插值累加起来，当累加r次误
差超过 Th，则停下来，并记下次数r，定义SSDA的检测曲面为
min I(i,
j)
r
1 r m2
r k 1
(i,j,mk
,n
k
)
Th
（4）、把 I(i,值j) 大的 (点i, j作) 为匹配点，因为这点 上需要很多次累加才使总误差超过 Th。 特点：非匹配点用较少的计算就可以达到阈值而被丢 去，对非匹配点减少计算量，提高匹配速度。
基于灰度的匹配算法
1、ABS（Absolute Balance Search）算法：用模 板图像和待匹配图像上的搜索窗口之间的像素灰 度值的差别来表示二者的相关性。
计算ABS值有三种方法：
1）、
MD(m, n) max x, y
f1(x, y)
f2 (x m, y n)
2）、 SAD(m, n) f1(x, y) f2(x m, y n) xy
3）、
SSD(m, n)
( f1(x, y) f2(x m, y n))2
xy
特点:（1)、思路简单，实现方便。
（2)、模板图像或待匹配图像任一个发生线性 变换，算法失效。
2、归一化互相关匹配算法（NCC）
（Normalized Cross-Correlation）：通过计
算模板图像和待匹配图像上的互相关值来确
^
^
（1）、定义误差值 (i,j,mk ,nk )= Sij(mk ,nk ) S(i, j) T (mk ,nk ) T
其中：
^
S (i,
j)1 M2MSij(m,n)m,n1
（2）、取一不变阈值 Th
^
T
1 M2
M
T(m,n)
m,n1
（3）、在子图 Sij(m中,n)随机选取象点，计算它同T中的误差
当图像发生平抑变化时，mpq也将发生变化。为使具有平移不变性，定义p+q阶中心矩为：
xf (x, y) yf (x, y)
upq x
(x x)( y y) f (x, y),式中：x＝ x
y
y
, y＝ x f (x, y)
y
f (x, y)
xy
xy
f
(x,
y)归一化为：pq＝
u pq u0r0
4、其他匹配算法
（1）、幅度排序相关算法 （2）、FFT的相关算法 （3）、相位相关算法
基于特征的匹配算法
1、图像不变矩匹配算法（IM）：两幅图像之 间的相似度可以用它们的7个不变矩之间的相 似性来描述。
p q阶矩的定义为：
mpq＝ xpyq f (x, y)式中：(x,y)为图像位置坐标，f (x, y)为图像灰度。 xy
关 函数相联系的矩阵M。M矩阵的特征值是自相关函数的一阶曲率， 如M果＝G两(个s- ) 曲率ggx值gx y 都g很gx gy高y ,，I 那d么et(就M )认 为ktr该2(M点),是k 点0特.04征。
-
式中：gx为x方向的梯度，gy为y方向的梯度，G(s )为高斯模板。 det为矩阵的行列式，tr为矩阵的直迹，k为默认常数。
定匹配的程度。
D(x,
y)
J 1
K 1
[
f
(x
j,
y
k)
t(
j,
k )]2
j0 k0
J 1 K 1
J 1 K 1
J 1 K 1
D(x, y) [ f (x j, y k)]2 2 t( j, k) f (x j, y k) [t( j, k)]2
j0 k0
jk
j0 k0
J 1 K 1
（1）公式的意义：对操作灰度图像的每个点，计算其在横向和
纵向的一阶导数，这样可以得到三副gx， 新g的y，图g像x gy。三副图像中的
每个像素对应的属性值分别代表为
，对这三副图像进
行高斯滤波，可计算出原图像上对应的每个点的兴趣值。
(2)选取局部极值点 特征点就是局部范围内的极大兴趣值对应的像素点。 因此在计算完各点的兴趣值后，要提取原始图像中所 有局部兴趣值最大的点。在实际操作中，可以依次以 每个像素为中心的3X3的窗口中提取最大值。如果中心 像素的兴趣值就最大值，则该点就是特征点。
, 式中，r=(p+q)/2+1,p+q=2,3.......
图像各阶不变矩定义为：
1＝20 02 2＝(20 02 )2 4121 3＝(30 312 )2 (321 03 )2 4＝(30 12 )2 (21 03 )2 5＝(30 312 )(30 12 )[(30 12 )2 3(30 312 )2 ] (03 321)(03 21)[(30 12 )2 3(03 12 )2 ] 6＝(20 02 )[(30 12 )2 (03 21)2 ] 4121(30 12 )(03 21) 7＝(321 03 )(30 12 )[(30 12 )2 3(21 03 )2 ] (30 312 )(03 21)[(330 12 )2 (21 03 )2 ]
为加快匹配过程，可采用两步模板匹配策略。首先，使 用零阶矩算子进行粗匹配，获得可能的匹配位置点；然 后对可能的匹配点根据归一化的矩特征实现精匹配。
2、基于图像特征点的匹配算法
在点特征提取方法中，Harris算子是C.Harris和M.J.Stephens在 1988年提出的一种基于信号的点特征提取算子，给出了与自相
DS(x, y) [ f (x j, y k)]2 j0 k0
J 1 K 1
DST (x, y) 2 [t( j, k) f (x j, y k)] j0 k0
J 1 K 1
DT (x, y) [t( j, k)]2 j0 k0
J 1 K 1
t( j,k) f (x j, y k)
R(x, y)
j0 k0
J 1 K 1
J 1 K 1
[ f (x j, y k)] [t( j, k)]2
j0 k0
j0 k0
3、序惯相似检测算法（SSDA）
由于相关法匹配计算量很大，因为模板要在 (N-M个+1参)2 考
位子上做相关计算，其中除一点以外都是在非匹配点上做无用
功。SSDA算法的要点：
图像匹配主要可分为以灰度为基础的匹配和 以特征为基础的匹配。 1、灰度匹配 ：通过利用某种相似性度量，如相关
函数、协方差函数、差平方和、差绝对值和等测 度极值，判定两幅图像中的对应关系。
2、特征匹配是指通过分别提取两个或多个图像的特 征（点、线、面等特征），对特征进行参数描述， 然后运用所描述的参数来进行匹配的一种算法。
