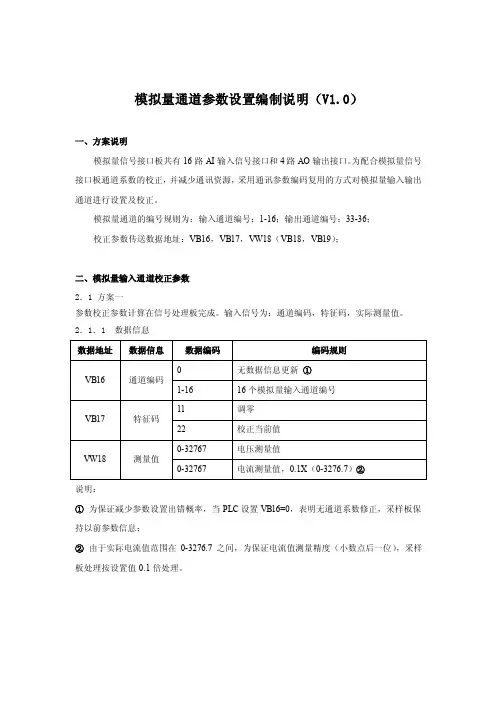

模拟量通道调零校准参数说明
模拟量通道参数设置编制说明（V1.0）一、方案说明模拟量信号接口板共有16路AI输入信号接口和4路AO输出接口。
为配合模拟量信号接口板通道系数的校正，并减少通讯资源，采用通讯参数编码复用的方式对模拟量输入输出通道进行设置及校正。
模拟量通道的编号规则为：输入通道编号：1-16；输出通道编号：33-36；校正参数传送数据地址：VB16，VB17，VW18（VB18，VB19）；二、模拟量输入通道校正参数2．1 方案一参数校正参数计算在信号处理板完成。
输入信号为：通道编码，特征码，实际测量值。
2．1．1 数据信息说明：①为保证减少参数设置出错概率，当PLC设置VB16=0，表明无通道系数修正，采样板保持以前参数信息；②由于实际电流值范围在0-3276.7之间，为保证电流值测量精度（小数点后一位），采样板处理按设置值0.1倍处理。
X YXmax Xin Xmin YoutYmaxmin)(minmax max X Xin X X Y Yout --= Xmin ---- 模拟量采样最小值（零点值），范围：0-6400；Xmax ---- 模拟量采样最大值（修正值），范围：0-32767；Xin ---- 模拟量采样输入值，范围：0-32767；Ymax ---- 实际输出最大值，范围：电压0-32767V ，电流0-3276.7A ；Y out ---- 实际输出值，范围：电压0-32767V ，电流0-3276.7A ；调零方法：无检测信号（传感器测量输入值）输入时，由于系统零点漂移，导致Xin 有较小检测值，通过设置VB17=“11”， 将Xin 实时检测值赋予Xmin ，可以抵消零点漂移影响，使实际值Y out 显示为0。
实际值校正方法：当检测信号（传感器测量输入值）为某一运行值时，通过设置VB17=“22”，VW18=Yset实际检测值（测量仪表测出），根据公式min min)'(max max X X Xin Yset Y X +-=得到Xmax 值，系统通过min)(minmax max X Xin X X Y Yout --=得到实际显示值Y out 。
罗斯蒙特 C 310 多功能变送器 操作手册说明书
差压 / 风速 / 风量 / 湿度 / 温度 /大气压 / CO / CO2操作手册C 310多功能变送器0 / 4 ~ 20 m A - 电流输出信号接线端口 (a)电源供应 (c)电缆接入电源种类(a)模拟输出 (1)0 ~ 5 / 10 V - 电压G N D - 接地差压自动校准元件压力连接端口智能型探头连接端口差压或大气压模块差压手动零点校准以太网通讯模块总线通讯RS 485 (d)继电器 (b)N OC O MN C(b)继电器 (1)N OC O MN C继电器 (4)N OC O MN C继电器 (3)N OC O MN C继电器 (2)0 / 4 ~ 20 m A - 电流模拟输出 (4)0 ~ 5 / 10 V - 电压G N D - 接地0 / 4 ~ 20 m A- 电流模拟输出 (3)0 ~ 5 / 10 V- 电压G N D - 接地0 / 4 ~ 20 m A - 电流模拟输出 (2)0 ~ 5 / 10 V - 电压G N D - 接地(c)用于电源供应相位 中性 (c)用于电源供应相位 中性 (d)Modbus RS-485ABC 310 接线图电气接线 - 符合 NFC15-100 标准接线应由合格技术人员操作。
当接线时, 变送器必须停止供应电源。
➢电流输出信号 0 / 4 ~ 20 mA 接线方式:➢电源供应 24 Vdc 接线方式:➢电源供应 24 Vac 接线方式:➢电源供应 230 Vdc 接线方式:电源供应 24 Vac Class II显示仪 或 PLC / BMS主动种类+-24 Vdc电源供应+-N LLN Pe 230 VacLN Pe 230 Vac或LN LN LN 24 VacLN 230 Vac电源供应GND-+显示仪 或 PLC / BMS主动种类-+GNDL N 24 Vac电源供应 24 Vac Class II➢电压输出信号 0 ~ 5 / 10 V 接线方式:内容目录1. 产品介绍 (5)1.1 变送器介绍 (5)1.2 按键介绍 (5)1.3 温湿度传感器保护盖 (6)2. Modbus 通讯 (7)2.1 设置参数 (7)2.2 功能 (7)2.3 寄存器读取码 (7)3. 设置变送器 (12)3.1 输入安全码 (12)3.2 设置变送器的参数 (12)3.2.1 设置显示屏 (13)3.2.2 设置曲线图时段 (13)3.2.3 设置语言 (13)3.2.4 设置日期和时间 (13)3.2.5 开启/关闭按键音 (13)3.2.6 锁定或开启按键 (13)3.2.7 修改安全码 (14)3.2.8 恢复出厂设置 (14)3.2.9 设置Modbus通讯 (适用于已订购此功能) (14)3.2.10 设置以太网通讯 (适用于已订购此功能) (14)3.2.11 访问变送器信息 (15)3.3 设置测量通道 (15)3.4 设置模拟信号输出 (15)3.4.1 选择模拟信号输出类型 (15)3.4.2 设置模拟信号输出对应量程 (16)3.4.3 输出信号自诊断 (16)3.5 设置报警 (17)3.5.1 选择报警模式 (17)3.5.2 设置上升或下降报警模式 (18)3.5.3 设置监测报警模式 (18)3.5.4 设置变送器状态报警模式 (19)3.5.5 设置继电器 (适用于已订购此功能) (19)3.6 设置探头, 模块和标准参数 (20)3.6.1 设置风速和风量探头 (20)3.6.2 设置二氧化碳或温湿度探头 (21)3.6.3 设置模块 (21)3.7 开启其他选购功能 (24)4. 功能描述和 Modbus 通讯连接 (26)4.1 变送器 (26)4.2 测量通道 (27)4.3 输出信号 (27)4.4 报警和继电器 (28)4.4.1 报警 (28)4.4.2 继电器 (29)4.5 测量参数 (29)4.6 差压模块和探头 1 和 2 参数 (30)4.6.1 差压模块参数 (30)4.6.2 探头 1 参数 (31)4.6.3 探头 2 参数 (31)4.6.4 标准参数 (32)1. 产品介绍1.1变送器介绍C310 变送器含显示屏型号可通过按键进行设置。

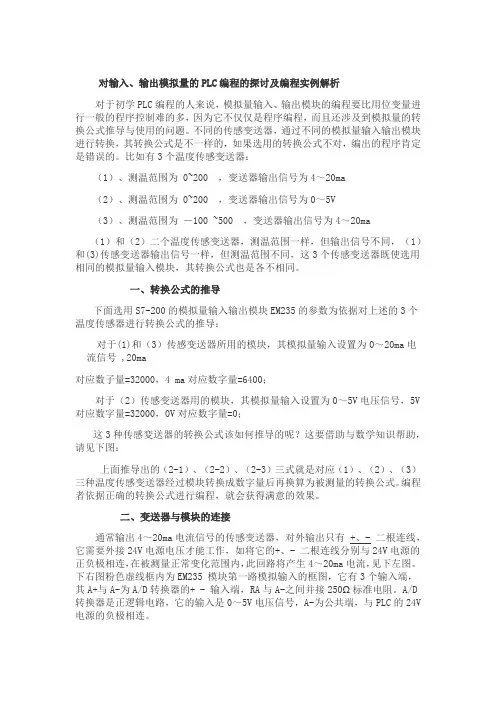

西门子PLC编程模拟量
对输入、输出模拟量的PLC编程的探讨及编程实例解析对于初学PLC编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题。
不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。
比如有3个温度传感变送器：（1）、测温范围为 0~200，变送器输出信号为4～20ma（2）、测温范围为 0~200，变送器输出信号为0～5V（3）、测温范围为－100~500，变送器输出信号为4～20ma（1）和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3)传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。
一、转换公式的推导下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：对于(1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma电流信号 ,20ma对应数子量=32000，4 ma对应数字量=6400；对于（2）传感变送器用的模块，其模拟量输入设置为0～5V电压信号，5V 对应数字量=32000，0V对应数字量=0；这3种传感変送器的转换公式该如何推导的呢？这要借助与数学知识帮助，请见下图：上面推导出的（2-1）、（2-2）、（2-3）三式就是对应（1）、（2）、（3）三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。
编程者依据正确的转换公式进行编程，就会获得满意的效果。
二、变送器与模块的连接通常输出4～20ma电流信号的传感变送器，对外输出只有 +、- 二根连线，它需要外接24V电源电压才能工作，如将它的+、- 二根连线分别与24V电源的正负极相连，在被测量正常变化范围内，此回路将产生4～20ma电流，见下左图。

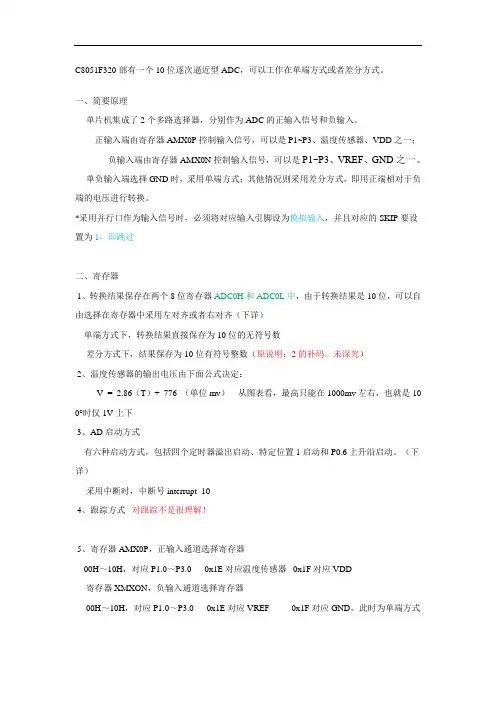

C8051F320AD转换和温度传感器
C8051F320部有一个10位逐次逼近型ADC，可以工作在单端方式或者差分方式。
一、简要原理单片机集成了2个多路选择器，分别作为ADC的正输入信号和负输入。
正输入端由寄存器AMX0P控制输入信号，可以是P1~P3、温度传感器、VDD之一；负输入端由寄存器AMX0N控制输入信号，可以是P1~P3、VREF、GND之一。
单负输入端选择GND时，采用单端方式；其他情况则采用差分方式，即用正端相对于负端的电压进行转换。
*采用并行口作为输入信号时，必须将对应输入引脚设为模拟输入，并且对应的SKIP要设置为1，即跳过二、寄存器1、转换结果保存在两个8位寄存器ADC0H和ADC0L中，由于转换结果是10位，可以自由选择在寄存器中采用左对齐或者右对齐（下详）单端方式下，转换结果直接保存为10位的无符号数差分方式下，结果保存为10位有符号整数（原说明：2的补码。
未深究）2、温度传感器的输出电压由下面公式决定：V = 2.86（T）+ 776 （单位mv）从图表看，最高只能在1000mv左右，也就是10 0°时仅1V上下3、AD启动方式有六种启动方式，包括四个定时器溢出启动、特定位置1启动和P0.6上升沿启动。
（下详）采用中断时，中断号interrupt 104、跟踪方式对跟踪不是很理解！5、寄存器AMX0P，正输入通道选择寄存器00H～10H，对应P1.0～P3.0 0x1E对应温度传感器0x1F对应VDD 寄存器XMXON，负输入通道选择寄存器00H～10H，对应P1.0～P3.0 0x1E对应VREF 0x1F对应GND，此时为单端方式6、寄存器ADC0CF，配置寄存器，控制转换时钟，和数据保存方向D7～D3 时钟控制位，大意就是分频数，系统时钟与AD时钟的比值减1D2，为0时数据右对齐，为1时左对齐7、寄存器ADC0CN，控制寄存器。
D7，AD使能，0时禁止转换D6，跟踪方式，不懂D5，中断标志位，要手动清0D4，读取时为忙标志位，写入时可为启动标志位，但不知道要不要清0D3，窗口比较中断标志，不是很清楚D2～D0 转换方式选择，且受到D6影响。
西门子S71200 1500的模拟量线性转换及数据处理
西门子S71200 1500的模拟量线性转换及数据处理在plc编程中，只要涉及到数据采集和输出，都会遇到模拟量的线性变换。
在西门子300plc编程中，系统自带的两个线性变换功能块FC105和FC106是最常用的两个数据转换模块。
但是在博图中，模拟量的线性转换跟300PLC有一定的差异，本文详细介绍1200,1500中模拟量的线性转换问题。
1. 线性变换原理线性变换原理公式线性变换的原理很简单，比如说，在工程测量中，常会遇到4-20mA的传感器，如压力传感器或位移传感器等，要转换为0-50MPa的物理量。
用高中学过的直线方程两点式就可以了。
已知两点（4，20）和（20，50），求（x,y）。
2. 线性变换用到的指令模块（1）.标准化（NORM_X）指令：可以使用“标准化”指令，通过将输入VALUE 中变量的值映射到线性标尺对其进行标准化。
可以使用参数MIN 和MAX 定义（应用于该标尺的）值范围的限值。
输出OUT 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。
如果要标准化的值等于输入MIN 中的值，则输出OUT 将返回值“0.0”。
如果要标准化的值等于输入MAX 的值，则输出OUT 需返回值“1.0”。
OUT=（VALUE-MIN）/（MAX-MIN）上面是PLC帮助文档的官方解释：很拗口，理解不了不用去管他。
下面直接看应用就会好。
标准化（NORM_X）指令标准化（NORM_X）指令映射关系标准化（NORM_X）指令参数注意这个数据类型就可以了。
（2）SCALE_X：缩放“缩放”指令，通过将输入VALUE 的值映射到指定的值范围来对其进行缩放。
当执行“缩放”指令时，输入VALUE 的浮点值会缩放到由参数MIN 和MAX 定义的值范围。
缩放结果为整数，存储在OUT 输出中。
同样的，不用去刻意理解这个意思。
后面看举例应用就可以了。
SCALE_X：缩放指令缩放指令映射缩放指令参数同样的，注意这个数据类型就可以了。

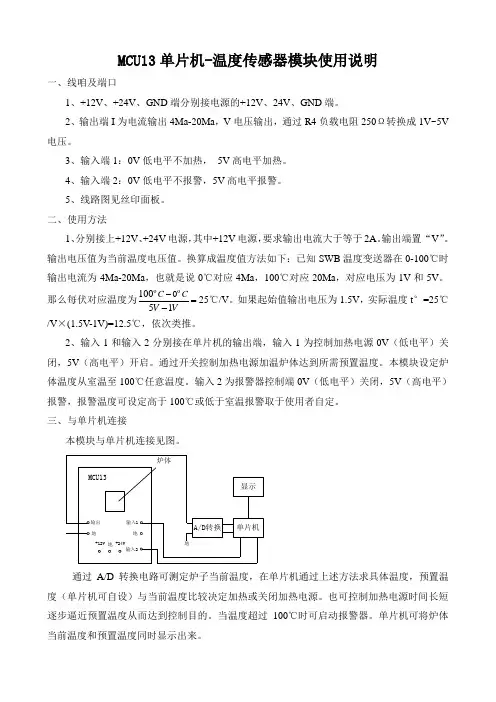

MCU13单片机-温度传感器模块使用说明
MCU13单片机-温度传感器模块使用说明一、线咱及端口1、+12V 、+24V 、GND 端分别接电源的+12V 、24V 、GND 端。
2、输出端I 为电流输出4Ma-20Ma ，V 电压输出，通过R4负载电阻250Ω转换成1V~5V 电压。
3、输入端1：0V 低电平不加热， 5V 高电平加热。
4、输入端2：0V 低电平不报警，5V 高电平报警。
5、线路图见丝印面板。
二、使用方法1、分别接上+12V 、+24V 电源，其中+12V 电源，要求输出电流大于等于2A 。
输出端置 “V ”。
输出电压值为当前温度电压值。
换算成温度值方法如下：已知SWB 温度变送器在0-100℃时输出电流为4Ma-20Ma ，也就是说0℃对应4Ma ，100℃对应20Ma ，对应电压为1V 和5V 。
那么每伏对应温度为010051C C V V-=-ºº25℃/V 。
如果起始值输出电压为1.5V ，实际温度t °=25℃/V ×(1.5V-1V)=12.5℃，依次类推。
2、输入1和输入2分别接在单片机的输出端，输入1为控制加热电源0V （低电平）关闭，5V （高电平）开启。
通过开关控制加热电源加温炉体达到所需预置温度。
本模块设定炉体温度从室温至100℃任意温度。
输入2为报警器控制端0V （低电平）关闭，5V （高电平）报警，报警温度可设定高于100℃或低于室温报警取于使用者自定。
三、与单片机连接本模块与单片机连接见图。
A/D转换单片机+12V 输入1地输入2+24V 地输出地地MCU13炉体显示通过A/D 转换电路可测定炉子当前温度，在单片机通过上述方法求具体温度，预置温度（单片机可自设）与当前温度比较决定加热或关闭加热电源。
也可控制加热电源时间长短逐步逼近预置温度从而达到控制目的。
当温度超过100℃时可启动报警器。
单片机可将炉体当前温度和预置温度同时显示出来。
数字量和模拟量的相互转换
逐次比较型AD由一个比较器和DA转换器通过逐次比较 逻辑构成，从MSB开始，顺序地对每一位将输入电压 与内置DA转换器输出进行比较，经n次比较而输出 数 字值。其电路规模属于中等。其优点是速度较高、功 耗低，在低分辩率（<12位）时价格便宜，但高精度 （>12位）时价格很高。
所以，电路的输出电压u0与输入的四位二进制代码 成正比：
K
U REF 24 R
依此类推，n位权电阻网络DAC的求和运算放大 器输入端电流、输出电压表达式分别为：
I 2UnR1ERF（2n1dn1 2n2 dn2 21 d1 20 d0）
u0 IRF U2nRERF（2n1dn1 2n2 dn2 21d1 20 d0）
A/D转换器主要方法
4）Σ-Δ(Sigma?/FONT>delta)调制型（如AD7705） Σ-Δ型AD由积分器、比较器、1位DA转换器和数字滤 波器等组成。原理上近似于积分型，将输入电压转换 成时间(脉冲宽度)信号，用数字滤波器处理后得到数字 值。电路的数字部分基本上容易单片化，因此容易做 到高分辨率。主要用于音频和测量。
AD转换器的主要技术指标
5）满刻度误差(Full Scale Error) 满度输出时对 应的输入信号与理想输入信号值之差。
6）线性度(Linearity) 实际转换器的转移函数与理 想直线的最大偏移，不包括以上三种误差。
其他指标还有：绝对精度(Absolute Accuracy) ，相对精度(Relative Accuracy)，微分非线性，单调性和无错码，总谐波失真（Total Harmonic Distotortion缩写THD）和积分非线性。
逐次逼近法的工作原理
华仪模拟量型一氧化氮传感器使用说明书
模拟量型一氧化氮传感器产品说明书模拟量型一氧化氮传感器使用说明书模拟量型一氧化氮传感器产品说明书目录第1章产品简介 (4)1.1产品概述 (4)1.2功能特点 (4)1.3主要参数 (4)1.4探头参数与选型 (5)1.5交叉干扰气体 (5)1.6系统框架图 (6)第2章硬件连接 (8)2.1设备安装前检查 (8)名称数量 (8)2.2接口说明 (8)2.3安装说明 (9)第3章接线说明 (10)3.1典型四线制接线方式 (10)3.2典型三线制接线方式 (11)第4章模拟量参数含义与换算 (13)4.1模拟量4-20mA电流输出 (13)4.2模拟量0-10V电压输出 (13)4.3模拟量0-5V电压输出 (13)2.1NO测量单位ppm与ug/m3换算 (14)5.包装售后 (14) (14)5.1产品包装清单 (14)5.2联系方式 (14)5.3质保与售后 (14)5.4免责声明 (15)第6章附录 (15)6.1产品附加说明书 (15)6.2质保与售后 (15)模拟量型一氧化氮传感器产品说明书模拟量型一氧化氮传感器产品说明书 第1章产品简介1.1产品概述一氧化氮传感器采用专业测试一氧化氮浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。
1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高。
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
1.3主要参数参数技术指标NO测量范围0-250ppm/0-2000ppmNO测量精度≤读数的±3%(25℃)响应时间一般小于15秒质保期主机质保2年，气体探头质保1年通讯端口模拟量接口(电压型或者电流型)供电电源12V-24V DC运行温度-30-50℃(-20-40℃持续)工作湿度环境0-100%RH（15-95%RH）外形尺寸110×85×44mm3电流输出类型4-20mA模拟量型一氧化氮传感器产品说明书 电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆耗电≤0.3W（@12V DC,25℃）工作压力范围0.9-1.1atm1.4探头参数与选型编号探头类型量程分辨率/可检寿命250 P 进口霍尼韦尔250ppm500ppb>2年2KP进口霍尼韦尔2000ppm1ppm>2年以上寿命均为温度23±3℃、湿度40±10%RH、浓度<5%最大量程的情况下的参考数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度传感器在带式输送机中的应用-标准模拟量信号的总线格式转换
1.课程案例基本信息
课程案例名称温度传感器在带式输送机中的应用-标准模拟量信号的总线格式转换
课程案例编号0505709CE （0505为传感器；7为项目七；09为项目九第五个案例）关键词温度传感器标准信号数字量转换
对应知识点带式输送机的温度传感器标准信号总线格式的转换
2.课程案例
某带式输送机的温度传感器信号要求利用模拟量输入模块将4～20mA模拟量信号转换为RS-485串口数据信号，通过RS-485总线工业控制网络传输数据。
4～20mA转485采集模块
一工程检测传感器在模拟量信号向串口数据信号的转换过程中，选用深圳国科伟业通信技术有限公司的MD-108型模拟量输入模块，其提供八路独立隔离的4～20mA电流输入接口，支持Modbus RTU通信协议，采用RS-485总线通信接口与计算机通信，支持多个模块级联，RS-485端口采用光电隔离芯片将模块与RS-485总线进行有效隔离，保证数据通信的稳定性。
4～20mA转485采集模块是一款采集4-20mA电流输入，输出至RS485接口
的智能模拟量采集模块，4-20毫安模拟量转485，电流采集模块，4-20毫安电流测量，温度转4-20毫安采集
温度传感器将采集的温度数据转换为4～20mA电流输出至4～20mA采集模块，4-20ma电流环采集模块，模块将采集来的电流信号通过单片机转换为基于厂家自定义简易通信协议的RS-485数据，再通过RS-485总线将数据传输至计算机。
采集模块能够同时采集八路4～20毫安电流信号。
《机电一体化专业教学资源库》资源模板编制信息
模版名称课程案例模版
模版编号07
模版主要功能规定课程案例的基本要求、格式等
责任者孙在松联系方式Email:zaisongsun@
编制时间2014年4月
发布时间2014年4月。
