体积相位全息光栅体位相型光栅因衍射效率高、无鬼线、低散射的特点，已广泛应用于天体光谱学、超快压缩脉冲的核聚变控制、波分复用等技术领域之中。
20 世纪90 年代末，在美国国家科学基金（NSF）资助下，凯撒（Kaiser）公司和美国国家光学天文台（NOAO）率先用重铬酸盐明胶（DCG）为记录介质，研制出大型天文望远镜中所用的尺寸达100 mm 的体位相全息透射光栅。
此后，美国、加拿大和比利时等国又陆续研制了单片更大尺寸的光栅及采用拼接技术制成的尺寸可达500 mm～1000 mm 的体位相全息VPHG比普通刻蚀光栅优点在于：1.高衍射效率低噪声2.制作相对简单3.可以灵活的改变其线性频率VPHG缺点:对角度和光谱具有选择性，当入射角固定时光栅描述低折射率调制其有效波长范围很短。
VPHG在设计和制造时的主要性能参数为：衍射效率、光谱范围、角范围、偏振特性。
光栅作为重要的衍射光学元件，光线经光栅后的衍射角为入射角和介质折射率的函数，满足经典的光栅衍射方程，VPHG的衍射效率与入射角、衍射角有关，当这种关系满足布喇格条件时，VPHG的衍射效率最高，理论上接近100%。
1． VPHG 的衍射效率1.1 衍射效率与入射角和衍射角有关光线经过VPHG 时，遵守常用的光栅衍射方程：(sin sin )g i i im n λαβ=Λ+ g Λ表示光栅入射面处对应的条纹间隔 Λ表示干涉平行条纹的间距cos g φΛΛ= φ是光栅的倾斜角，即光栅法向和条纹面间的夹角VPHG 光栅在VPHG 光栅中，当用再现光入射至条纹面有 22αφβφ-=+关系时衍射效率最高 此时2α和2β都是在DCG 层中入射光和衍射光与光栅法向间的交角。
结合光栅的衍射方程可得 布喇格条件：222sin b m n λα=Λ 称为布拉格角，当具体入射光角度和波长不符合布喇格角时，衍射效率通常不高。
布喇格角是用VPHG 实现衍射的重要参量，它直接影响到衍射效率和带宽。
什么是全息光栅透射光栅
干燥
停显
水洗
脱水
定影
F-5定影液 5-10min
水洗
冷风
在照相暗室中，可在暗绿灯下操作，整个过程 不能用手触摸全息干版的表面。
三维全息术光路图
反射镜
被摄物体
扩束镜
激 光 器
光
参考光R 5%
阑
扩束镜
1 lO
-
1 lR
-
x0 lO
-
xR lR
实验步骤
1 光路调节
（1）激光经分束后，物光与参考光光束高度基本相同且光程大致相等。 物光光程：分束镜－反射镜－扩束镜－被摄物－感光片； 参考光光程：分束镜－反射镜－扩束镜－感光片。
（2）物光与参考光的夹角 （3）感光片位置，物光与参考光的光强比
1948年Gabor提出了全息术的概念， 1971年获得诺贝尔物理学奖
1960年Maiman研制成功了红宝石激 Dennis Gabor 光器，激光器的诞生使得全息术迅速发展
1961年Javan等研制成功氦氖激光器 1962年Leith和Uptnieks提出了离轴全息图，全息
术进入全面发展阶段 近60年来，全息术的研究日趋深入，已成为近代
全息图能完全再现原物的波前，因而能观察 到一幅非常逼真的立体图像。
全息照相是干涉,因此要求光源有很高的相干 性。光源的相干长度越大、波前上相干区越大， 就能越有效地实现全息照相。
普通照相过程是以几何光学的 规律为基础的。
普通照相底片记录的仅是物体 各点的光强（或振幅）。
普通照相过程中物像之间是点 点对应的关系，即一个物点对 应像平面中的一个像点。
三级物理实验
全息术
透射光栅原理
透射光栅原理嗨，朋友们！今天咱们来唠唠透射光栅这个超有趣的玩意儿。
你知道吗？这透射光栅啊，就像是一个神奇的魔法阵，能把光玩出好多花样呢。
我记得我第一次接触透射光栅的时候，我就像个丈二和尚摸不着头脑。
我就跑去问我的老师，我说：“老师啊，这透射光栅到底是个啥原理呀？怎么光一照上去，就变得那么奇怪呢？”老师笑了笑，说：“你呀，把它想象成一个很特别的筛子。
”我当时就懵了，筛子？这光又不是沙子，咋还能用筛子呢？后来我才明白，老师这个比喻还真挺妙的。
透射光栅呢，它有很多很细密的刻痕或者狭缝。
你就把光想象成一群调皮的小娃娃，这些小娃娃就是光子啦。
当光照射到这个透射光栅上的时候，就好比这群小娃娃冲向了那个有很多小格子的筛子。
那这些狭缝是怎么影响光的呢？这就涉及到光的波动性了。
光啊，它不仅仅是一个个粒子，它还像水波一样有波动的特性呢。
当光通过这些狭缝的时候，就像是水波通过一些小口子。
你看啊，水波通过小口子的时候会发生衍射现象，光也是一样的。
这些狭缝就像是一个个小小的干扰源，让光在通过的时候不得不改变自己原来的路径。
我有个同学，特别聪明，他给我解释得更详细。
他说：“你想啊，假如你是一个光子，你面前有一排密密麻麻的小通道（就是狭缝啦），你本来是沿着直线走的，可是当你到这些通道跟前的时候，你就会受到周围通道的影响。
就好像你本来是一个人直直地走路，但是旁边突然出现了好多条小路，这些小路就会对你产生一种吸引力或者干扰力，你就可能会偏离原来的方向。
”我当时就觉得，哇，好形象啊！而且啊，不同颜色的光，也就是不同波长的光，在通过透射光栅的时候，它们受到的影响还不一样呢。
这就好比不同大小的球通过同一个筛子，大球和小球通过的方式会有所不同。
长波长的光就像大球，它在通过透射光栅的时候，偏折的角度相对小一些；短波长的光就像小球，偏折的角度会更大一些。
所以呢，当一束混合光，像太阳光这种包含了各种颜色的光通过透射光栅之后，就会被分散开来，形成像彩虹一样的光谱。
光栅衍射
( k 0 , 1 , 2 ) 由光栅方程 ( a b ) sin k
9
5 6 解：光栅常数 d 1 5 10 2 10 m . 设1=450nm, 2=650nm, 则据光栅方程，1 和 2 的 第 2 级谱线有：
例1.波长范围在 450 650nm 之间的复色平行光垂直照 射在每厘米有 5000 条刻线的光栅上，屏幕放在透镜的 焦面处，屏上的第二级光谱各色光在屏上所占范围的 宽度为 35.1cm。求透镜的焦距 f。(1nm=10-9 m)
d sin 2 ; d sin 2 1 1 2 2
f
P
5
这N 个振动迭加后的 振幅为： N sin 2 A A0 sin 2 A 0 每个子光源的振幅。
b a
k
d
讨论：
2 k 时 光栅方程 当 2k 时 ( a b ) sin k ( k 0 , 1 , 2 ) 当
干涉相长，屏 A NA 0 上呈现明纹。
N=2
N=6
在第k 级主极大明条纹与第k+1级主极大明条纹间 有（N-1)个暗条纹。 在相邻暗条纹之间必定有明纹，称为次极大。相 邻主极大之间有(N-2)个次极大。 当N 很大时，次极大的个数很多，在主极大明条 纹之间实际上形成一片相当暗的背底。 在研究光栅问题时，主要研究主极大明纹。
7
3.得：
x f tg tg 第2级光谱的宽度 x 2 1 2 1
sin 2 d 40 . 54
1 2 2
sin 2 d 26 . 74
透镜的焦距 f x x tg tg 100 cm 2 1 2 1
全息光栅

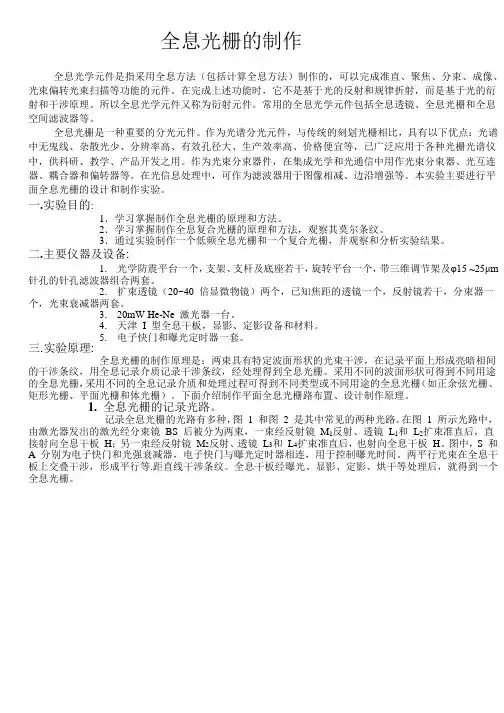

全息光栅的制作全息光学元件是指采用全息方法（包括计算全息方法）制作的，可以完成准直、聚焦、分束、成像、光束偏转光束扫描等功能的元件。
在完成上述功能时，它不是基于光的反射和规律折射，而是基于光的衍射和干涉原理。
所以全息光学元件又称为衍射元件。
常用的全息光学元件包括全息透镜、全息光栅和全息空间滤波器等。
全息光栅是一种重要的分光元件。
作为光谱分光元件，与传统的刻划光栅相比，具有以下优点：光谱中无鬼线、杂散光少、分辨率高、有效孔径大、生产效率高、价格便宜等，已广泛应用于各种光栅光谱仪中，供科研、教学、产品开发之用。
作为光束分束器件，在集成光学和光通信中用作光束分束器、光互连器、耦合器和偏转器等。
在光信息处理中，可作为滤波器用于图像相减、边沿增强等。
本实验主要进行平面全息光栅的设计和制作实验。
一.实验目的:1．学习掌握制作全息光栅的原理和方法。
2．学习掌握制作全息复合光栅的原理和方法，观察其莫尔条纹。
3．通过实验制作一个低频全息光栅和一个复合光栅，并观察和分析实验结果。
二.主要仪器及设备:1. 光学防震平台一个，支架、支杆及底座若干，旋转平台一个，带三维调节架及φ15 ~25μm 针孔的针孔滤波器组合两套。
2. 扩束透镜（20~40 倍显微物镜）两个，已知焦距的透镜一个，反射镜若干，分束器一个，光束衰减器两套。
3. 20mW He-Ne 激光器一台。
4. 天津I 型全息干板，显影、定影设备和材料。
5. 电子快门和曝光定时器一套。
三.实验原理:全息光栅的制作原理是：两束具有特定波面形状的光束干涉，在记录平面上形成亮暗相间的干涉条纹，用全息记录介质记录干涉条纹，经处理得到全息光栅。
采用不同的波面形状可得到不同用途的全息光栅，采用不同的全息记录介质和处理过程可得到不同类型或不同用途的全息光栅（如正余弦光栅、矩形光栅、平面光栅和体光栅）。
下面介绍制作平面全息光栅路布置、设计制作原理。
1.全息光栅的记录光路。
记录全息光栅的光路有多种，图 1 和图 2 是其中常见的两种光路。
光栅的结构及工作原理
光栅的结构及工作原理标题：光栅的结构及工作原理引言概述：光栅是一种广泛应用于光学领域的光学元件，具有多种不同的结构和工作原理。
光栅可以将光波分解成不同的波长，用于光谱分析、波长选择和频谱调制等应用。
本文将详细介绍光栅的结构和工作原理。
一、光栅的结构1.1 光栅的基本结构光栅通常由平行排列的等间距的光栅线组成，光栅线的间距决定了光栅的衍射效果。
光栅线可以是金属、玻璃或者光学玻璃材料制成。
1.2 光栅的类型光栅根据其结构可以分为反射光栅和透射光栅。
反射光栅是将光线反射到不同的波长方向，透射光栅则是将光线透射到不同的波长方向。
1.3 光栅的工作方式光栅通过衍射现象将入射光波分解成不同波长的光波，形成光谱。
光栅的结构决定了其衍射效果的精确度和分辨率。
二、光栅的工作原理2.1 衍射原理光栅的衍射效果是基于衍射原理的，入射光波经过光栅时会被分解成不同波长的光波，形成光谱。
2.2 衍射方程光栅的衍射效果可以通过衍射方程来描述，衍射方程可以计算出不同波长的光波在不同方向上的强度分布。
2.3 衍射效果光栅的衍射效果受到光栅线间距、入射角度和波长等因素的影响，不同的光栅结构会产生不同的衍射效果。
三、光栅的应用3.1 光谱分析光栅可以将入射光波分解成不同波长的光波，用于光谱分析和波长选择。
3.2 光栅衍射光栅的衍射效果可以应用于频谱调制、光学成像和激光干涉等领域。
3.3 光栅光谱仪光栅光谱仪是一种常用的光学仪器，通过光栅的衍射效果可以测量物质的光谱特性。
四、光栅的优缺点4.1 优点光栅具有高分辨率、高精度和宽波长范围的优点，适用于多种光学应用。
4.2 缺点光栅制造成本较高，而且需要精确的光栅线间距和光栅表面质量，制造难度较大。
4.3 发展趋势随着光学技术的发展，光栅的制造技术和应用领域将不断拓展，未来光栅将在更多领域得到应用。
五、光栅的未来发展5.1 光栅技术的创新随着纳米技术和光学技术的发展，光栅的制造技术将不断创新，提高光栅的分辨率和性能。
全息光栅
全息光栅的制作一、实验任务设计并制作全息光栅，并测出其光栅常数，要求所制作的光栅不少于每毫米100条。
二、实验要求1、设计三种以上制作全息光栅的方法，并进行比较。
2、设计制作全息光栅的完整步骤（包括拍摄和冲洗中的参数及注意事项），拍摄出全息光栅。
3、给出所制作的全息光栅的光栅常数值，进行不确定度计算、误差分析并做实验小结。
三、实验的基本物理原理1、光栅产生的原理光栅也称衍射光栅，是利用多缝衍射原理使光发生色散(分解为光谱)的光学元件。
它是一块刻有大量平行等宽、等距狭缝(刻线)的平面玻璃或金属片。
光栅的狭缝数量很大，一般每毫米几十至几千条。
单色平行光通过光栅每个缝的衍射和各缝间的干涉，形成暗条纹很宽、明条纹很细的图样，这些锐细而明亮的条纹称作谱线。
谱线的位置随波长而异，当复色光通过光栅后，不同波长的谱线在不同的位置出现而形成光谱。
光通过光栅形成光谱是单缝衍射和多缝干涉的共同结果（如图1）。
图12、测量光栅常数的方法：用测量显微镜测量；用分光计，根据光栅方程d·sin =k 来测量；用衍射法测量。
激光通过光栅衍射，在较远的屏上，测出零级和一级衍射光斑的间距△x及屏到光栅的距离L，则光栅常数d= L/△x。
四、实验的具体方案及比较1、洛埃镜改进法：基本物理原理：洛埃镜的特点是一部分直射光和另一部分反射镜的反射光进行干涉，如原始光束是平行光，则可增加一全反镜，同样可做到一部分直射光和一部分镜面反射光进行干涉，从而制作全息光栅。
优点：这种方法省去了制造双缝的步骤。
缺点：光源必须十分靠近平面镜。
实验原理图：图22、杨氏双缝干涉法：基本物理原理：S1，S2为完全相同的线光源，P是屏幕上任意一点，它与S1，S2连线的中垂线交点S'相距x，与S1，S2相距为rl、r2，双缝间距离为d，双缝到屏幕的距离为L。
因双缝间距d远小于缝到屏的距离L，P点处的光程差：图3δ=r2-r1=dsinθ=dtgθ=dx/L sinθ=tgθ这是因为θ角度很小的时候，可以近似认为相等。
光栅的分类和用途
光栅的分类和用途
光栅是一种具有周期性结构的光学元件，广泛应用于光谱仪、激光器、显微镜、光纤通信等领域。
根据光栅的分类和用途，可以分为以下几类：
1. 光栅的分类：
- 直纹光栅：直纹光栅是光栅的一种常见形式，其中具有平
行直线的凹槽以等间隔排列。
- 反射光栅：反射光栅是一种反射光的光学元件，其中光栅
的凹槽用于散射反射光。
- 折射光栅：折射光栅是一种用于改变光线传播方向的光栅，通过光线在光栅表面的折射效应实现光的分光。
- 衍射光栅：衍射光栅是一种通过衍射现象实现光的分光效
应的光栅。
- 其他特殊类型光栅：还有一些特殊设计的光栅，如棱镜光栅、刻蚀光栅等。
2. 光栅的用途：
- 光谱仪：光栅被广泛应用于光谱仪，用于分离和测量光的
不同波长成分。
- 激光器：光栅在激光器中用于调谐激光的波长和控制光的
方向。
- 衍射光栅显示器：衍射光栅显示器（LCOS）使用光栅来控制像素亮度和颜色，广泛应用于投影仪等领域。
- 光纤通信：光栅在光纤通信系统中用于解复用光信号和调
整光信号的波长。
- 显微镜：光栅在显微镜中用于提高分辨率和测量样品的形
貌。
总之，光栅在光学和光电领域中有着广泛的应用，不同类型的光栅可根据需要进行选择和设计。
