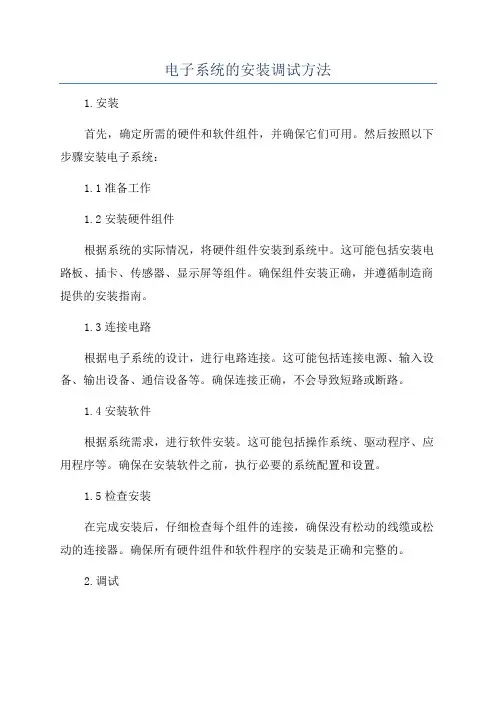

电子系统的安装调试方法
电子系统的安装调试方法1.安装首先，确定所需的硬件和软件组件，并确保它们可用。
然后按照以下步骤安装电子系统：1.1准备工作1.2安装硬件组件根据系统的实际情况，将硬件组件安装到系统中。
这可能包括安装电路板、插卡、传感器、显示屏等组件。
确保组件安装正确，并遵循制造商提供的安装指南。
1.3连接电路根据电子系统的设计，进行电路连接。
这可能包括连接电源、输入设备、输出设备、通信设备等。
确保连接正确，不会导致短路或断路。
1.4安装软件根据系统需求，进行软件安装。
这可能包括操作系统、驱动程序、应用程序等。
确保在安装软件之前，执行必要的系统配置和设置。
1.5检查安装在完成安装后，仔细检查每个组件的连接，确保没有松动的线缆或松动的连接器。
确保所有硬件组件和软件程序的安装是正确和完整的。
2.调试调试是一种解决电子系统中错误和问题的过程。
以下是一些常见的调试方法：2.1硬件调试检查电子系统中的硬件组件是否正确安装和连接。
检查电源线、数据线和其他连接器的状态。
使用测试仪器（如万用表、示波器等）检测电压和信号的正确性。
2.2软件调试调试软件包括检查操作系统、驱动程序和应用程序的功能和设置。
确保软件已正确安装，并遵循软件提供商的指南进行设置。
查看系统日志和错误报告以确定问题所在。
2.3信号调试对于涉及传感器和操作信号的系统，确保信号的正确传输和处理。
使用示波器或逻辑分析仪来监测信号的波形和时序。
根据系统的需求和规范，调整信号的幅度、频率和相位。
2.4故障排除当系统出现故障时，使用适当的故障排除方法来确定问题的根本原因。
这可能包括逐步检查硬件组件、软件设置和信号传输等。
使用故障排除工具（如故障排除仪器和软件）来帮助确定故障点。
2.5测试和验证在完成调试后，进行系统测试和验证。
使用合适的测试方法和设备来验证系统的功能和性能是否符合要求。
进行全面的系统测试以确保系统的稳定性和可靠性。
总结：电子系统的安装和调试是确保系统正常运行的重要步骤。
车辆段施微机联锁系统调试
目录一、工程概况二、微机联锁系统的优越性三、微机联锁系统主要特点四、微机联锁系统主要设备功能五、微机联锁系统工作原理六、微机联锁系统调试地铁八王坟车辆段微机连锁系统及调试一、工程概况八王坟车辆段位于京通高速公路北侧，东邻八王坟东站，西邻八王坟西站，全长1500米，宽约300米。
中心控制设在信号楼，室内设有配电室、运营控制室、微机室、继电器室。
配电室设调压屏一台、交流屏2台，直流屏2台，由转换屏引入两路外接电源，在此屏互投，为全站提供连续稳定的工作电源。
运营控制室设有监视器2台，数字化仪1台，该设备主要监视和调度列车运行。
微机室设有联锁机2台，执表机2台，上位机2台，电务维修机1台，该设备主要分析处理控制信息和现场各设备状态信息。
继电器室设有继电器架25架，防雷柜和隔离柜各1台，该设备主要采集现场设备信息和执行由微机发出控制信息。
室外设备主要有，色灯信号机151架，电动转辙机81台，单轨条轨道电路145个区段，该设备主要提供行车信号，开通行车路线并将行车位反映给室内。
施工工期82天。
二、微机连锁系统的优越性车站联锁控制系统是车站信号的基础设备，基于布线逻辑的继电联锁装置自问世以来己有70年的历史，随着社会发展、技术进步、电子技术和计算技术的不断发展，特别是对可靠性和冗余容错技术的深入研究，车站信号联锁安全技术也不断得到更新、发展。
随着微机联锁系统的不断开发研究，并在应用方面取得了显著的成绩，自90年代国外不少先进的国家己开始大面识推广微机联锁系统，我国自行开发研究的微机联锁系统已在部分车站安装了近百套。
在地铁应用微机连锁还是第一次。
微机联锁系统与继电联锁相比的优越性主要有以下几方面：1、体积小、可靠性高，可实现无维修，为铁路信号技术结构的改革创造了条件。
2、微机联锁系统功能更加完善，继电联锁设备如我国广泛应用的6502电气集中联锁系统受站场形电路网络层次和结构、继电器数量以及网络线的多寡等限制，在功能及功能扩展方面均受到限制。
联锁调试方案
联锁调试方案
联锁调试方案是为了确保设备安全、稳定运行而制定的，当出现异常情况时，联锁报警系统能够可靠动作。
以下是联锁调试方案的主要步骤：
1. 熟悉相关资料：认真熟悉《仪表联锁逻辑图》、《仪表联锁系统确认表》和《联锁仪表接线图》。
同时，应严格按照《设备联锁报警一览表》和《工艺联锁报警一览表》上的规定值设定模拟调试的各仪表报警、联锁值。
此外，应熟悉报警、联锁仪表各个一次元件和执行元件的正确安装位置并有明确的标识。
2. 调试前准备：需调试的报警联锁仪表单校合格。
同时，应开好《仪表日常维护检修工作票》等相关票证，在工艺、电气仪表条件允许，安全措施已落实，并确保电仪站人员、工艺人员、电气仪表联锁调试人员三方都在场的情况下进行。
3. 现场设备清点：抵达现场后，应清点现场设备，确保备品备件齐全。
同时，与现场施工负责人、验收负责人交换联系方式，并确保开通前我方设备得到妥善保管。
4. 具体调试：在施工/调试过程中，应注意避免对既有设备的影响。
针对不
同的场所，工作人员应佩戴安全帽、穿反光背心、穿绝缘鞋等，并特别注意施工/调试中用电的安全。
请注意，具体的联锁调试方案应根据设备和工艺的要求进行制定。
在制定和实施方案时，务必遵循所有相关的安全规定和程序，以防止任何可能的危险或事故。
微机联锁操作手册(修改)
计算机联锁操作手册一、无论是操作按钮还是选取菜单框，都是通过操纵鼠标实现的。
当要操作某一按钮时,首先移动桌面上的鼠标，将屏幕上的箭头形光标移动到所要操作的按钮上。
当按钮作用区内出现手形符号时，再点击鼠标左键,即相当于按压了该按钮。
根据铁道部颁发的技术条件,本系统遵循顺序按压两个或两个以上的按钮才能形成操作命令的原则。
如果操作不符合本手册规定的操作顺序（不会引起联锁失效)，屏幕上将给出相应的提示,提醒操作者及时取消错误的或无效的操作.二、站场图形显示（一）站场图形及显示１、屏幕上的站场图形与信号平面布置图的站场图基本一致；2、绝缘节以白色短竖线(交叉渡线处的以短横线)表示;侵限绝缘以红圆圈中的红色竖线表示；３、经由道岔的线路以实线连接为当前开通方向.线路的开口（道岔开口）表示了当前道岔的开通方向.4、线路的显示颜色:（1）轨道区段空闲且在解锁状态时呈青色；（2）轨道区段空闲且在锁闭状态时呈白色;（3）轨道区段有车或发生故障时呈红色；（二）信号复示器设置及其显示１、信号复示器在站场图中的位置与信号布置平面图中的位置一致;2、列车信号复示器在信号机关闭时呈圆形红色;信号机开放时其圆形颜色与室外信号机显示一致;信号机第一灯泡主副灯丝均断丝时,复示器闪红光;第二灯泡被使用且灯丝断丝时仅有“2灯泡断丝"的提示。
3、调车信号复示器在信号关闭时呈蓝色；信号开放时呈白色；灯泡断丝时闪蓝光。
（三）道岔状态显示道岔的状态在站场图的相应道岔处和单设的道岔按钮处均有显示。
1、站场道岔处的显示:（1）道岔的开口表示当前线路断开的一侧;（2）道岔暂时（如正在转换）失去表示时，线路断开;（3）道岔挤岔时,线路上挤岔的岔心闪红光，并有语音报警；（4）道岔单封时，道岔岔心处出现蓝色圆点;（5）道岔单锁时,道岔岔心处出现红色圆点;2、道岔按钮处的显示:（1）道岔在定位时，按钮呈绿色；（2）道岔在反位时,按钮呈黄色;（3）道岔在转换时,按钮呈灰色;（4）道岔挤岔时，按钮呈红色；（5）道岔单封时道岔按钮名呈蓝色;（6）道岔单锁时道岔按钮名呈红色；三。
电子锁设备施工和安装方案
电子锁设备施工和安装方案1. 概述本文档旨在提供电子锁设备的施工和安装方案。
电子锁设备是一种先进的安全系统，能够提供高效的门禁控制和安全管理。
本方案旨在保持简单，避免法律复杂性，并确保独立决策，不寻求用户的协助。
2. 施工准备在开始施工之前，需要进行以下准备工作：- 确定安装位置：根据实际需求和安全要求，选择合适的门禁位置进行安装。
- 检查设备完整性：确保所有电子锁设备及其配件完好无损。
- 准备所需工具：根据安装要求，准备合适的工具和材料，如螺丝刀、电钻、螺丝等。
3. 安装步骤按照以下步骤进行电子锁设备的安装：1. 测量和标记位置：使用测量工具确定安装位置，并使用标记工具标记出相应的孔位和安装点。
2. 钻孔和安装：使用电钻根据标记的位置进行钻孔，确保孔位与设备配件相匹配。
然后，使用螺丝刀将设备固定在安装位置上。
3. 连接电源：根据设备要求，将电源线连接到相应的电源插座，并确保连接稳固可靠。
4. 调试和测试：完成安装后，进行设备的调试和测试，确保门禁控制和安全系统正常工作。
5. 安全性检查：检查设备的安全性能，确保锁具和门禁系统能够有效防止非法进入，并满足安全要求。
4. 注意事项在进行电子锁设备的施工和安装过程中，需要注意以下事项：- 遵循安装指南：根据设备提供的安装指南，严格按照要求进行操作。
- 安全操作：在施工过程中，要注意安全操作，避免发生意外伤害或设备损坏。
- 资质要求：确保施工人员具备相关的技术资质和经验，能够熟练操作设备。
- 测试和验证：在安装完成后，进行设备的测试和验证，确保系统正常运行。
- 维护和保养：定期对电子锁设备进行维护和保养，以保证其长期可靠运行。
5. 总结本文档提供了电子锁设备施工和安装方案，重点强调简单策略和独立决策。
在实施施工和安装过程中，请根据实际情况进行操作，并遵循相关的法律法规和安全要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全电子微机联锁安装
调试
LDJLZ-II型全电子化执行机安装调试工法
1.前言
铁路信号室内控制设备在采用6502电气集中时期分为选择组和执行组两部分，全部功能由继电器电路完成；当采用微机联锁后，取代了选择组部分，但执行组部分仍由继电器电路执行，现场施工布线复杂，劳动强度大，工期长；维护工作量大，维修费用高，故障处理判断困难，耗时较长，严重影响行车正点率。
由兰州交通大学自动化控制研究所研制的LDJLZ-II型全电子化执行机很好的解决了这个问题，工厂化预配大大缩短了现场施工时间，该系统具有完善的在线自诊断功能，能迅速诊断到故障点，现场维护人员可根据系统中各模块的工作状态指示灯及时更换故障模块。
并且所有模块都可以带电拔插而不影响系统的正常工作，大大缩短了故障恢复时间。
基于以上优点LDJLZ-II型全电子化执行机势必将在全路得到推广应用。
根据现场施工经验结合厂家《LDJLZ-II型全电子化执行机使用与维护手册》编制了此工法，希望对今后LDJLZ-II型全电子化执行机的施工起到一定的指导和借鉴作用。
2.工法特点
2.1工艺简捷、实用，效果好、方法易于掌握。
2.2所用材料经济及工具简单、通用性强。
3.适用范围
本工法适用于LDJLZ-II型全电子化执行机的安装和调试工作。
4.工艺原理
LDJLZ-II型全电子执行机系统主要由全电子执行机柜和全电子执行模块组成。
全电子执行模块根据控制对象的不同，可分为道岔模块、轨道模块、信号模块等多种类型。
每种模块都具有驱动采集功能、网络管理功能和设备监测功能。
依据各个模块的功能、状态和要求，设计不同的试验模拟电路，达到对应设备安装检验及实验的目的。
根据ZPW-2000A室内工艺标准，结合LDJLZ-II型全电子执行机结构特点及技术原理制定了切实可行的安装工艺和调试方法。
5.施工工艺流程及操作要点
5.1工艺流程见图5.1
5.2操作要点5.2.1施工准备
确认机械室使用条件是否符合设计安装要求，地面是否按设计要求已铺设防静电地板。
了解新建信号机械室的交工以及供电、照明等情况，以免发生不必要的纠纷。
检查机柜外观有无损伤,零部件是否齐全。
组织技术人员施工调查和图纸审核,施工人员技能培训。
5.2.2机柜安装
机轨的安装位置和安装方式应符合设计要求，固定牢固，横平竖直。
机柜依照ZPW2000A室内工艺标准进行接地和屏蔽连接。
5.2.3布线
LDJLZ-II型全电子化执行机机柜至分线盘间采用ＰＶＲ３２芯２３Ｘ０．１５和ＰＶＲ４８芯２３Ｘ０．１５两种型号专用微机软电缆。
布线应先短后长，由近向远，布线排列整齐、到位准确。
软电缆敷设在防静电地板下面，加装电缆槽防护。
电缆不得有中间接头和绝缘破损现象。
5.2.4配线
按照微机软电缆色环编号,校核配线是否正确；完毕后留够余量剥去导线6～8mm长的绝缘外皮，使用专用压接钳加装接线帽；将WAGO端子专用工具垂直插入与配线孔对应的方孔中，再将已剥好线头的导线插入圆孔，导线必须插到配线孔底，抽出WAGO端子专用工具，上线工作完成。
用拉力计抽检接线是否达到要求，WAGO端子不得有上双线的现象。
5.2.5设备安装
配线完成后，将机柜上的设备安装到位，其步骤：第一，对配线再次进行校核，确认无误后，进行绝缘测试，防止施工中配线破损影响整
个系统电气参数；第二，通电测量，检验执行机各部分工作电压是否正常,盘面指示是否一致，然后按对应位置将全电子执行模块插入插槽，确保接触良好；第三，再次加电，确认机柜和模块指示灯正确，如果某些模块“ERROR”指示灯点亮或不能正常驱动外部设备，按压对应模块的“RESET”按钮或拔出对应模块，再重新插入，还不能恢复的情况下更换模块。
5.2.6室内模拟试验
模拟室外各种电路的条件，制作各种电路的模拟盘，对室内的设备进行调试，保证开通前室内设备的正常运行。
1、轨道电路（非电化）模拟
轨道电路模拟盘与执行机轨道模块的接口配线如图5.2.6—1所示。
将所有轨道电路受电端的一根线从分线盘引出依次勾连后接入BG1Ⅱ次侧（18V/30W）的一端；将所有轨道电路受电端的另一根线从分线盘引出经过纽子开关（K1、K2……Kn）依次勾连后接入BG1Ⅱ次侧（18V/30W）的另一端；给变压器送电后通过纽子开关（K1、K2……Kn）模拟列车的占用情况，如合上K1表示列车占用G1区段，执行机轨道模块显示什么，表示执行机轨道部分室内正常工作，否则如何处理。
2、信号机模拟
信号机模拟盘与执行机信号机模块的接口配线如图5.2.6—2、
5.2.6—3、5.2.6—4所示。
从分线盘引出每个灯位的去线和回线，并在两线间接一个25W白炽灯泡，模拟室外灯光显示。
灯泡亮，执行机信号机模块显示什么，表示执行机信号机部分室内正常工作；否则如何处理。
3、道岔模拟
道岔模拟盘与执行机道岔模块的接口配线如图5.2.6—5所示（以四线制道岔为例）。
从分线盘引出道岔表示的X1、X2、X3，在X1、X2上连接二极管（IN4007），在X3上通过纽子开关K与X1、X2接通。
当K接通1时，执行机道岔模块显示什么，表示本道岔定位室内部分正常工作；当K接通2时，执行机道岔模块显示什么，表示本道岔反位室内部分正常工作；否则如何处理。
5.2.7室内外联调
室内联锁模拟试验完毕后，拆除模拟条件，在分线盘恢复室外电缆，加电操纵微机，由执行机驱动室外电路,通过控制台盘面、执行机盘面、室外设备状态进行三对照试验。
方法如下：控制台处1人（A），执行机处1人（B），室外设备处1人（C），每个人分别观察各自的盘面显示或设备状态，当三个人所观察到的某种设备显示结果相同时，表示室内外设备状态一致，三对照试验完成。
否则，哪一部分显示不一样，说明它存在问题，应立即采取措施进行处理。
（是否应有一张联调表，谁负责确认）
6.机具设备（见表6）
表6 机具设备表
7.劳动组织（见表7）
表7 劳动力组织情况表
8.质量要求
严格按LDJLZ-II型全电子化执行机的技术规范施工，务必达到技术标准。
9.安全注意事项
9.1施工人员应严格遵守铁路信号施工安全的有关规定。
9.2模拟试验时注意LDJLZ-II型全电子化执行机的电气参数，严防烧毁电子模块。
9.3注意个人用电安全，由电源屏至执行机为380V强电，经执行机后变为直流220V道岔控制电源；信号机的模拟条件为直接带载220V普通白炽灯。
9.4营业线施工，室内外联调试验需设专人防护，动用道岔要登记要点，校核灯光要防止灯光外泄。
10.效益分析
由于本工法工序合理，使用劳力合理，28组道岔车站室内工程从开始施工到试验完毕7人只用了4天时间，工期较以前提前了3天，大大提高施工工效，经济效益显著。
