uml试题及答案(考试专用)

一、名词解释：用例：是外部可见的系统单元，这些功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。

泳道:在活动图中，泳道用垂直实线绘出，垂直线分隔的区域就是泳道；组件：组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件.双向工程:双向工程包括正向工程和逆向工程.正向工程就是从模型到代码，而逆向工程则是从代码到模型.正向和逆向工程结合在一起叫双向工程。

对象流：对象流是动作状态或者活动状态与对象之间的依赖关系,表示动作使用对象或者动作对对象的影响。

二、填空题1、UML中的模型元素包括事物和事物之间的联系。

2、Rational Rose包括了统一建模语言、面向对象的软件工程及对象建模技术。

3、时序图包含的4个元素有对象、生命线、消息、激活 .4、协作图以对象图的方式绘制各个参与对象，并且将消息和链平行放置。

5、组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.6、状态机包含了一个类的对象在其生命期间所有状态的序列以及对象对接收到的事件所产生的反应。

7、包图建模技术包括对成组的元素建模和对体系结构视图建模。

8、内部转换只有一个原状态但是没有目标状态 ,因此转换后并不改变状态本身。

9、分叉可以用来描述并发线程，每个分叉可以有一个输入转换和两个或多个输出转换.10、配置图描述了系统执行处理过程中系统资源元素的配置情况以及软件到这些资源元素的映射.三、1。

简述时序图的建模步骤。

如何识别用例？答：建模步骤：1）设置交互语境；2)确定对象；3）分析消息和条件;4）分析附加约束；5)对建模结果精化和细化2。

Rational Rose中有哪几种视图，各个视图的作用是什么？答：Rational Rose有四种视图：①用例视图:用例视图是被称为参与者的外部用户所能观察到的系统功能的模型图。

用例是系统中的一个功能单元，可以被描述为参与者与系统之间的一次交互作用。

用例模型的用途是列出系统中的用例和参与者,并显示哪个参与者参与了哪个用例的执行. 用例视图是其他视图的核心,它的内容直接驱动其他视图的开发。

uml参考题（带答案版）

uml参考题（带答案版）1、⾯向对象的核⼼要素：对象，封装，消息，类，抽象，继承，多态性（7个）2、封装把类构成那两个部分，⼜提供了哪两种保护两个部分：接⼝部分，和实现部分两种保护：1，对象内部的状态被保护起来，不会被与该对象沟通的对象直接篡改；2另⼀⽅⾯，对象内部特征的变化不会改变其他对象与该对象的沟通⽅式。

（另⼀种⽼师课件的答案：两种保护：1.⾸先保护对象，防⽌⽤户直接存取对象的内部细节；。

2.其次封装也保护了客户端，防⽌对象实现部分的变化可能产⽣的副作⽤，即实现部分的改变影响到客户端的改变。

）3、消息提供了服务的哪四个⽅⾯对象标识，服务（⽅法）标识，输⼊信息和回答信息等5、下⾯是⼀个⽤例描述的⽚断：Use Case: Withdraw Cash（提取现⾦）参与者：Customer主事件流：1. 储户插⼊ATM卡，并键⼊密码。

2. 储户按“Withdrawal”按钮，并键⼊取款数⽬。

3. 储户取⾛现⾦、ATM卡并拿⾛收据。

4. 储户离开。

上述描述中存在的问题：只描述了参与者的动作序列，没有描述系统的⾏为。

改进的描述：答：1. 通过读卡机，储户插⼊ATM卡。

2. ATM系统从卡上读取银⾏ID、帐号、加密密码、并⽤主银⾏系统验证银⾏ID和帐号。

3. 储户键⼊密码，ATM系统根据上⾯读出的卡上加密密码，对密码进⾏验证。

4. 储户按“FASTCASH”按钮，并键⼊取款数量，取款数量应该是5美元的倍数。

5. ATM系统通知主银⾏系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额。

6. ATM系统输出现⾦，ATM卡和显⽰帐户余额的收据。

7. ATM系统记录事务到⽇志⽂件。

7、什么是场景，⼀个⽤例可以有多少个主要场景和次要场景？场景：是使⽤系统的⼀个特定情节或通过⽤例的⼀个特定执⾏路径。

每个⽤例有且只有⼀个主要场景可以有多个次要场景8、按照耦合度从⾼到低，说明类之间的关系有哪些？由强到弱：继承，组合，聚合，关联，依赖9、标准类图中成员四个可见性分别⽤什么表⽰？Public + Protected # Package ～Private －10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下⾯带关联类类图的另⼀种普通类图表⽰。

UML建模期末考试题及答案

UML建模期末考试题及答案一、单项选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 用例图C. 类图D. 状态图答案：C2. 在UML中，一个类可以拥有的属性和方法的集合被称为：A. 接口B. 实现C. 封装D. 抽象答案：C3. 以下哪个不是UML中的关系？A. 关联B. 依赖C. 泛化D. 映射答案：D4. 以下哪个不是UML中的行为图？A. 活动图B. 序列图C. 状态图D. 部署图答案：D5. 在UML中，表示对象之间交互的图是：A. 用例图B. 类图C. 序列图D. 组件图答案：C6. 在UML中，一个对象的生命周期可以用以下哪个图来表示？A. 活动图B. 序列图C. 状态图D. 部署图答案：C7. 在UML中，表示系统的物理架构的图是：A. 用例图B. 部署图C. 组件图D. 包图答案：B8. 以下哪个是UML中的对象？A. 类B. 接口C. 实例D. 以上都是答案：C9. 在UML中，表示一个类可以实例化多少次的关系是：B. 泛化C. 聚合D. 组合答案：D10. 在UML中，表示对象之间交互的顺序的图是：A. 活动图B. 序列图C. 状态图D. 用例图答案：B二、多项选择题（每题3分，共15分）1. UML中，以下哪些图可以用来描述系统的动态行为？A. 活动图B. 序列图C. 状态图D. 用例图答案：A、B、C2. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 依赖C. 泛化D. 组合答案：A、B、C、D3. 以下哪些图可以用来描述系统的静态结构？A. 类图B. 对象图D. 部署图答案：A、B、C、D4. 在UML中，以下哪些图可以用来描述系统的交互？A. 序列图B. 通信图C. 用例图D. 活动图答案：A、B5. 在UML中，以下哪些元素可以表示对象之间的交互？A. 消息B. 信号C. 事件D. 操作答案：A、B、C三、简答题（每题10分，共30分）1. 请简述UML中用例图的作用。

UML试题及答案

一、单项选择题： (本大题共 20 小题，每题 1 分，共 20 分)1. UML 的全称是 Unified Modeling Language(A) Unify Modeling Language (B) Unified Modeling Language(C) Unified Modem Language (D) Unified Making Language2. 执行者(Actor)与用例之间的关系是( C )(A)包含关系 (B)泛化关系 (C)关联关系 (D)扩展关系3. 在类图中，下面哪个符号表示继承关系( C )(A) (B) (C) (D)4. 在类图中，“ #”表示的可见性是( B )(A) Public (B) Protected (C) Private (D) Package5. 在类图中，下面哪个符号表示接口( C )(A) (B) (C) (D)6. 下面哪个视图属于 UML 语言的交互图( D )(A) 行为图 (B) 状态图 (C) 实现图 (D) 顺序图7. UML 语言包含几大类图形( B )(A) 3 (B) 5 (C) 7 (D) 98. OMT 方法是由下面哪位科学家提出的( b )(A) Booch (B) Rumbaugh (C) Coad (D) Jacobson9. 下面那个类图的表示是错误的( D )(A) (B) (C) (D)Student Student Student Studentname : String Name : StringgetName ()age: Integer getAge () Age:IntegergetName ()getAge ()10. 什么概念被认为是第二代面向对象技术的标志( A )(A)用例 (B) UML 语言 (C)活动图 (D) 组件图11. 下面哪个符号代表包图( A )(A) (B) (C) (D)12. 生命线是 UML 视图中哪个图形的组成部分( D )(A)类图 (B) 状态图 (C) 活动图 (D) 顺序图13. 在 UML 的顺序图中，通常由左向右分层排列各个对象，正确的排列方法是( a)(A) 执行者角色控制类用户接口业务层(B) 执行者角色用户接口控制类业务层后台数据库后台数据库(C) 执行者角色控制类用户接口后台数据库业务层(D) 执行者角色用户接口业务层控制类后台数据库14. 多对象是 UML 哪个视图中的概念( C )(A)类图 (B) 状态图 (C) 协作图 (D) 组件图15. 在类图中，哪种关系表达总体与局部的关系( D )(A)泛化 (B)实现 (C)依赖 (D)聚合16. 在 UML 中，接口有几种表达方式( A )(A) 2 (B) 4 (C) 6 (D) 817. 下面哪个图形代表活动( D )(A) (B) (C) (D)18. 下面哪个 UML 视图是描述一个对象的生命周期的( B )(A)类图 (B) 状态图 (C) 协作图 (D)顺序19. 顺序图由类角色，生命线，激活期和(B)组成(A)关系 (B)消息 (C)用例 (D) 实体20. UML 中关联的多重度是指 ( b)(A)一个类有多个方法被另一个类调用(B)一个类的实类能够与另一个类的多个实类相关联(C)一个类的某个方法被另一个类调用的次数(D)两个类所具有的相同的方法和属性二、多项项选择题： (本大题共 10 小题，每题 2 分，共 20 分) 在每小题列出的五个备选项中有二个至五个是符合题目要求的，请将其代码填写在题后的括号内。

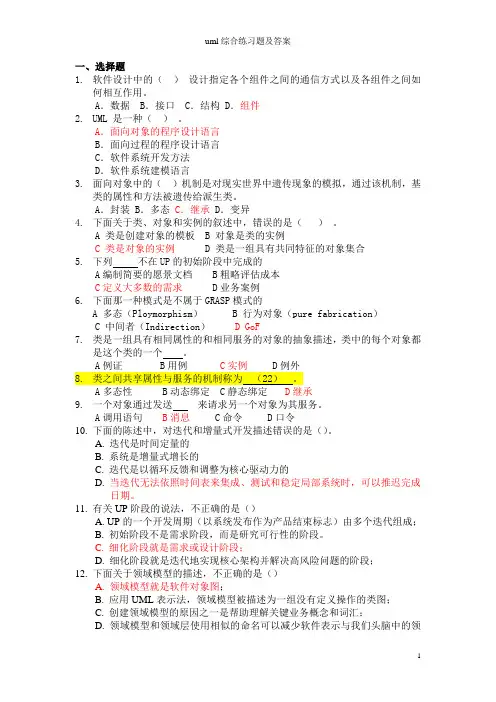

uml综合练习题及答案

一、选择题1.软件设计中的（）设计指定各个组件之间的通信方式以及各组件之间如何相互作用。

A．数据 B．接口 C．结构 D．组件2.UML 是一种（）。

A．面向对象的程序设计语言B．面向过程的程序设计语言C．软件系统开发方法D．软件系统建模语言3.面向对象中的（）机制是对现实世界中遗传现象的模拟，通过该机制，基类的属性和方法被遗传给派生类。

A．封装 B．多态C．继承 D．变异4.下面关于类、对象和实例的叙述中，错误的是（）。

A 类是创建对象的模板B 对象是类的实例C 类是对象的实例D 类是一组具有共同特征的对象集合5.下列不在UP的初始阶段中完成的A编制简要的愿景文档 B粗略评估成本C定义大多数的需求 D业务案例6.下面那一种模式是不属于GRASP模式的A 多态（Ploymorphism）B 行为对象（pure fabrication）C 中间者（Indirection）D GoF7.类是一组具有相同属性的和相同服务的对象的抽象描述，类中的每个对象都是这个类的一个。

9.一个对象通过发送来请求另一个对象为其服务。

A调用语句B消息C命令D口令10.下面的陈述中，对迭代和增量式开发描述错误的是（）。

A. 迭代是时间定量的B. 系统是增量式增长的C. 迭代是以循环反馈和调整为核心驱动力的D. 当迭代无法依照时间表来集成、测试和稳定局部系统时，可以推迟完成日期。

11.有关UP阶段的说法，不正确的是（）A. UP的一个开发周期（以系统发布作为产品结束标志）由多个迭代组成；B. 初始阶段不是需求阶段，而是研究可行性的阶段。

C. 细化阶段就是需求或设计阶段；D. 细化阶段就是迭代地实现核心架构并解决高风险问题的阶段；12.下面关于领域模型的描述，不正确的是（）A. 领域模型就是软件对象图；B. 应用UML表示法，领域模型被描述为一组没有定义操作的类图；C. 创建领域模型的原因之一是帮助理解关键业务概念和词汇；D. 领域模型和领域层使用相似的命名可以减少软件表示与我们头脑中的领域模型之间的差异。

软件设计师的UML练习题和答案

试题三（共15分）2007-11阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。

连接电脑的过程中还可自动完成充电。

关于唱片，还有以下描述信息：1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。

只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。

艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。

一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。

2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。

3. 每条音轨都有一个开始位置和持续时间。

一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。

根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表3-1所示的类列表、如图3-1所示的初始类图以及如图3-2所示的描述播放器行为的UML状态图。

表3-1 类列表图3-2 播放器行为UML状态图【问题1】（3分）根据说明中的描述，使用表3-1给出的类的名称，给出图3-1中的A~F所对应的类。

【问题2】（6分）根据说明中的描述，给出图3-1中（1）~（6）处的多重度。

【问题3】（4分）图3-1中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。

【问题4】（2分）根据图3-2所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。

试题三[问题1]A：Artist B：Song C：Band D：Musician E：Track F：Album[问题2] (1) 0..* (2) 2..* (3)0..1 (4) 1..* (5) 1..* (6) 1[问题3]【问题4】按任意键，选择歌曲试题二(15分) 2006-5阅读下列说明以及UML类图，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。

UML课堂练习题(带答案)

UML课堂练习题(带答案)统一建模语言的全称是(b)(a)统一建模语言(c)统一建模语言(b)统一建模语言(d)统一制作语言2。

参与者和用例之间的关系是(C)(A)包括关系(B)概括关系(C)关联关系(D)扩展关系(D)3。

在类图中，下面哪个符号表示继承关系(C) (A) (B) (C) 4。

在类图中，由“#”表示的可见性是(b)(a)公共(b)受保护(c)私有(c) (d)包(d)5。

在类图中，下面哪个符号代表接口(C) (A) (B)6。

下面哪个视图属于UML语言交互图(D)(A)行为图(B)状态图(C)实现图(D)序列图7。

UML语言包括几种主要类型的图形(b)(a)3(b)5(c)7(d)98。

OMT方法是由下列哪位科学家提出的(b)(a)booch(b)rumbaugh(c)coad(d)Jacobson9。

下列类图的表示是错误的(D)(A)student(B)student name:String age:Integer(C)student GetName()Getage()(D)student name:String name:Integer getName()getAge()10。

什么概念被认为是第二代面向对象技术的标志(A)(A)用例(B)UML语言(c)活动图(d)组件图11。

下面哪个符号代表包装图(a)(a)(b)(c)(d)12。

在类图中，哪种关系表示整体和部分之间的关系(D) (A)概括了(B)实现了(C)依赖于(D)聚合13。

在UML中，接口有几个表达式(a)(a)2(b)4(c)6(D)814。

下图代表活动(d)(a)(b)(c)(d)15。

下面哪个UML视图是(乙)(甲)类图(乙)状态图(丙)协作图(丁)序列16。

在统一建模语言中，关联的多个程度指的是(b)(A)一个类有多个方法，称为(B)一个类的实类可以与另一个类的多个实类关联(c)一个类的方法被另一个类调用的次数(d)两个类有相同的方法和属性(2)，多选1。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

试题三（共15分）2007-11阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。

连接电脑的过程中还可自动完成充电。

关于唱片，还有以下描述信息：1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。

只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。

艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。

一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。

2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。

3. 每条音轨都有一个开始位置和持续时间。

一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。

表3-1 类列表类名说明 Artist 艺术家 Song 歌曲 Band 乐队 Musician 歌手 Track 音轨 Album唱片图3-1 初始类图图3-2 播放器行为UML 状态图ACDFE B (1) (2)(3) (4)(5) (6)10..*1 0..* 编写演奏【问题1】（3分）根据说明中的描述，使用表3-1给出的类的名称，给出图3-1中的A~F所对应的类。

【问题2】（6分）根据说明中的描述，给出图3-1中（1）~（6）处的多重度。

【问题3】（4分）图3-1中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。

【问题4】（2分）根据图3-2所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。

[说明]某客户信息管理系统中保存着两类客户的信息：(1)个人客户。

对于这类客户，系统保存了其客户标识(由系统生成)和基本信息(包括姓名、住宅电话和email)。

(2)集团客户。

集团客户可以创建和管理自己的若干名联系人。

对于这类客户，系统除了保存其客户标识(由系统生成)之外，也保存了其联系人的信息。

联系人的信息包括姓名、住宅电话、email、办公电话以及职位。

该系统除了可以保存客户信息之外，还具有以下功能：(1)向系统中添加客户(addCustomer)；(2)根据给定的客户标识，在系统中查找该客户(getCustomer)；(3)根据给定的客户标识，从系统中删除该客户(removeCustoner)；(4)创建新的联系人(addContact)；(5)在系统中查找指定的联系人(getContact)；(6)从系统中删除指定的联系人(removeContact)。

该系统采用面向对象方法进行开发。

在面向对象分析阶段，根据上述描述，得到如表2-1所示的类，表2-1类名说明CustomerlnformationSystem 客户信息管理系统IndividualCustomer 个人客户InstitutionalCustomer 集团客户Contact 联系人描述该客户信息管理系统的UML类图如图2-1所示。

图2-1 客户信息管理系统的UML类图[问题1](3分)请使用说明中的术语，给出图2-1中类Customer和类Person的属性。

[问题2](6分)识别关联的多重度是面向对象建模过程中的一个重要步骤。

根据说明中给出的描述，完成图中的(1)～(6)。

[问题3](6分)根据说明中的叙述，抽象出如表2-2所示的方法，请指出图2-1中的类CustomerlnformationSystem和InstitutionalCustomer应分别具有其中的哪些方法。

表2-2试题二[问题1]Customer的属性：客户标识Person的属性：姓名、住宅电话、email[问题2]（1）1 （2）0..* （3）1 （4）1 （5）1 （6）1..*[问题3]CustomerInformationSystem的方法：addCustomer，getCustomer，removeCustomer。

InstitutionalCustomer的方法：addContact，getContact，removeContact。

试题三(共 15 分) 2006-11阅读以下说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。

[说明]S 公司开办了在线电子商务网站，主要为各注册的商家提供在线商品销售功能。

为更好地吸引用户，S 公司计划为注册的商家提供商品(Commodity)促销(Promotion)功能。

商品的分类(Category)不同，促销的方式和内容会有所不同。

注册商家可发布促销信息。

商家首先要在自己所销售的商品的分类中，选择促销涉及的某一具体分类，然后选出该分类的一个或多个商品（一种商品仅仅属于一种分类），接着制定出一个比较优惠的折扣政策和促销活动的优惠时间，最后由系统生成促销信息并将该促销信息公布在网站上。

商家发布促销信息后，网站的注册用户便可通过网站购买促销商品。

用户可选择参与某一个促销(Promotion)活动，并选择具体的促销商品(Commodity)，输入购买数量等购买信息。

系统生成相应的一份促销订单(POrder)。

只要用户在优惠活动的时间范围内，通过网站提供的在线支付系统，确认在线支付该促销订单（即完成支付），就可以优惠的价格完成商品的购买活动，否则该促销订单失效。

系统采用面向对象方法开发，系统中的类以及类之间的关系用 UML 类图表示，图 3-1 是该系统类图中的一部分；系统的动态行为采用 UML 序列图表示，图 3-2 是发布促销的序列图。

[问题 1]（6 分）识别关联的多重度是面向对象建模过程中的一个重要步骤。

根据说明中给出的描述，完成图 3-1 中的(1)～(6)。

[问题 2]（4 分）请从表 3-1 中选择方法，完成图 3-2 中的(7)～(10)。

表 3-1 可选消息列表[问题关联(Association)和聚集（Aggregation）是 UML 中两种非常重要的关系。

请说明关联和聚集的关系，并说明其不同点。

试题三8`I[问题1]（1）0..* （2）1 （3）0..* （4）1..* （5）1 （6）0..* [问题2](1) getCategories(2) getCommodities(3) createPromotion(4) addCommodities[问题3]关系：聚集（聚合）是关联的特例。

不同点：聚集表示部分与整体关系的关联。

试题三（共15分）2007上阅读下列说明和图，回答问题 1 至问题3，将解答填入答题纸的对应栏内。

[说明]某图书管理系统的主要功能如下：1．图书管理系统的资源目录中记录着所有可供读者借阅的资源，每项资源都有一个唯一的索引号。

系统需登记每项资源的名称、出版时间和资源状态（可借阅或已借出）。

2．资源可以分为两类：图书和唱片。

对于图书，系统还需登记作者和页数；对于唱片，还需登记演唱者和介质类型（CD 或者磁带）。

3．读者信息保存在图书管理系统的读者信息数据库中，记录的信息包括：读者的识别码和读者姓名。

系统为每个读者创建了一个借书记录文件，用来保存读者所借资源的相关信息。

现采用面向对象方法开发该图书管理系统。

识别类是面向对象分析的第一步。

比较常的识别类的方法是寻找问题描述中的名词，再根据相关规则从这些名词中删除不可能成为类的名词，最终得到构成该系统的类。

表3-1 给出了[说明]中出现的所有名词。

通过对表3-1 中的名词进行分析，最终得到了图3-1 所示的UML 类图（类的说明如表3-2 所示）。

[问题1]（3 分）表3-2 所给出的类并不完整，根据[说明]和表3-1，将图3-1 中的（a）~（c）处补充完整。

[问题2]（6 分）根据[说明]中的描述，给出图3-1 中的类CatalogItem 以及（b）、（c）处所对应的类的关键属性（使用表3-1 中给出的词汇），其中，CatalogItem 有 4 个关键属性；（b）、（c）处对应的类各有 2 个关键属性。

[问题3]（6 分）识别关联的多重度是面向对象建模过程中的一个重要步骤。

根据[说明]中给出的描述，成图3-1 中的(1)~(6)。

试题三【问题1】（a）资源目录（b）图书（c）唱片注：图书和唱片可以互换【问题2】CatalogItem的属性：索引号、名称、出版时间、资源状态图书的属性：作者、页数唱片的属性：演唱者、介质类型【问题3】（1）1 （2）0..* 或1..* （3）1 （4）0..* (5) 1 （6）1或者 0..1 2010-2012年的各UML题最好都看看。
