最新实验一 阶跃响应
系统阶跃响应实验报告
一、实验目的1. 了解系统阶跃响应的基本概念和特性。
2. 掌握系统阶跃响应的测试方法。
3. 分析系统阶跃响应的动态性能指标。
4. 通过实验验证理论知识，加深对系统动态特性的理解。
二、实验原理阶跃响应是指系统在单位阶跃输入信号作用下的输出响应。
对于线性时不变系统，其阶跃响应具有以下特点：1. 稳态值：系统达到稳定状态后的输出值。
2. 超调量：系统输出在稳定前达到的最大值与稳态值之差与稳态值之比。
3. 调节时间：系统输出达到并保持在稳态值的±2%范围内的持续时间。
4. 过渡过程时间：系统输出从0%达到并保持在100%稳态值范围内的持续时间。
三、实验仪器与设备1. 自动控制系统实验箱2. 计算机及实验软件3. 阶跃信号发生器4. 数据采集卡四、实验内容1. 构建实验系统，包括一阶系统和二阶系统。
2. 分别对一阶系统和二阶系统进行阶跃响应实验。
3. 测试并记录系统的稳态值、超调量、调节时间和过渡过程时间等动态性能指标。
4. 分析实验结果，验证理论公式。
五、实验步骤1. 构建一阶系统实验电路，包括惯性环节和比例环节。
2. 将阶跃信号发生器输出接入系统输入端，通过数据采集卡采集系统输出信号。
3. 测试一阶系统的阶跃响应，记录稳态值、超调量、调节时间和过渡过程时间等动态性能指标。
4. 构建二阶系统实验电路，包括惯性环节、比例环节和积分环节。
5. 同样地，测试二阶系统的阶跃响应，记录稳态值、超调量、调节时间和过渡过程时间等动态性能指标。
6. 对比一阶系统和二阶系统的阶跃响应特性，分析实验结果。
六、实验结果与分析1. 一阶系统阶跃响应实验结果：- 稳态值：1.0- 超调量：0%- 调节时间：0.5s- 过渡过程时间：0.5s2. 二阶系统阶跃响应实验结果：- 稳态值：1.0- 超调量：10%- 调节时间：1.5s- 过渡过程时间：1.5s从实验结果可以看出，二阶系统的阶跃响应超调量较大，调节时间和过渡过程时间较长，说明二阶系统的动态性能相对较差。
RLC电路的阶跃响应
实验一RLC电路的阶跃响应一．实验目的1.观察并分析RLC二阶串联电路对阶跃信号的响应波形。
2.了解电路参数RLC数值的改变会产生过阻尼、临界阻尼和欠阻尼3种响应情况。
3.从欠阻尼情况的响应波形，读取振荡周期和幅值衰减系数。
二．原理及说明1.跟一阶RC电路实验相同，我们仍用占空率为1/2的周期性矩形脉冲波输入图1-1的RLC串联电路。
当这脉冲的持续时间和间隔时间很长的时候，就可认为脉冲上升沿是一个上升阶跃，而下降沿是一个下降阶跃。
由于阶跃是周期性重复现的，所以在示波器上能观察到清晰、稳定的响应波形。
图1-1 RLC串联电路2.三种阻尼状态的上升阶跃的响应和下降阶跃的响应如下表：表1-11.从表1-1中可见，电路在欠阻尼态时，电容电压对上升阶跃的响应公式是)]sin(1[0φωωωα+-=-t e A u tc ，对下降阶跃的响应公式是 )sin(0φωωωα+=-t e A u tc 。
所以我们可知阶跃响应的波形大致如图1-2所示。
为了判别这种幅值衰减振荡的衰减速度，我们看两个相邻的同向的振幅之比值，它等于 T T t t e Ke Ke ααα=+--)(/ （1-1）这比率称为幅值衰减率，对其取对数，有T eTαα=ln （1-2）ln 1ln 1Te T T ==αα（相邻幅值之比） （1-3）这里α称为幅值衰减系数。
图1-2 衰减的正弦振荡曲线三．实验设备安装有Multisim 软件的电脑一台四．实验内容及步骤1.运行Multisim软件2.计算元件参数，其中R为5KΏ的可调电阻，添加电子元件、脉冲信号源以及接地符号。
3.修改脉冲信号源占空比50％，频率为10KHz，幅高A＝2V。
3.连接电路并加入虚拟双通道示波器，虚拟双通道示波器分别接输入信号和输出信号Uc，修改输出信号线颜色。
C14. 调整可调电阻 R>2CL，让电路处于过阻尼状态，进行仿真，通过示波器观察电容上电压Uc 的阶跃响应波形，并记录上、下阶跃的响应曲线。
实验一 典型环节及其阶跃响应
实验一典型环节及其阶跃响应
概述：
在控制系统中，典型环节是指能够用数学模型描述的一类基本功能模块，包括比例环节、积分环节和微分环节等。
它们在工程中应用十分广泛，可用于控制系统的建模和分析。
本文将介绍比例环节、积分环节和微分环节的定义及其阶跃响应。
一、比例环节
比例环节是指将输入信号按一定比例进行放大或缩小的环节。
用数学式子表示为y=kx，其中k为比例常数，x为输入信号，y为输出信号。
比例环节的作用是调整输入信号与输出信号之间的比例关系。
比例环节的阶跃响应：在阶跃信号的作用下，比例环节的输出将按比例变化。
阶跃信
号是指输入信号在某一时刻瞬间从0跳变到一个确定的值。
对比例环节而言，其阶跃响应
可以表示为：
$$
y(t)=K_{p} u(t)
$$
其中，$K_{p}$为比例放大的增益，$u(t)$为阶跃函数。
二、积分环节
总结：
比例环节、积分环节和微分环节是控制系统中常用的三种典型环节。
它们可以按照不
同的方法进行组合和调整，形成复杂的系统结构，实现对输入信号的更为精细的控制。
在
实际应用中，需要针对具体问题进行具体分析，选择合适的环节组合方案，以实现最佳的
控制效果。
实验1阶跃响应与冲激响应
实验1 阶跃响应与冲激响应一、实验目的1.观察和测量RLC串联电路的阶跃响应与冲激响应的波形和有关参数，并研究其电路元件参数变化对响应状态的影响；2.掌握有关信号时域的测量方法。
二、几个概念与解释1、系统的定义：系统是由若干相互作用和相互依赖的事物组合而成的具有特定功能的整体。
从数学角度，也可理解为：系统也可定义为实现某种功能的运算。
2、响应：将输入信号（又称激励）作用于系统，得到的输出信号就称为响应。
3、零输入响应：没有外加激励信号的作用，只是由初始状态（初始时刻系统的储能）所产生的响应。
4、零状态响应：不考虑初始状态系统的储能作用（初始状态为零）由系统的外部激励信号所产生的作用。
5、冲激响应：将冲激信号作用于系统得到的输出信号就叫冲激响应。
6、阶跃响应：将阶跃信号作用于系统得到的输出信号就叫阶跃响应。
7、单位冲激响应：单位冲激信号作为激励，在系统中产生的零状态响应，就称为单位冲激响应。
8、单位阶跃响应：单位阶跃信号作为激励，在系统中产生的零状态响应，称为单位阶跃响应。
四、实验原理说明实验如图1-1所示为RLC 串联电路的阶跃响应与冲激响应的电路连接图图1-1（a ）为阶跃响应电路连接示意图图1-1（b ）为冲激响应电路连接示意图图1-1 (a) 阶跃响应电路连接示意图图1-1 (b) 冲激响应电路连接示意图其响应有以下三种状态：（1） 当电阻R ＞2 L C 时，称过阻尼状态；（2） 当电阻R = 2 L C时，称临界状态； （3） 当电阻R ＜2 L C 时，称欠阻尼状态。
以上两个电路的输出信号可以工作在：欠阻尼、临界和过阻尼三种状态下，可根据不同的需要进行选择。
根据电路中的参数计算出临界状态状态下的电阻值为R = 2 L C当：R =630.5Ω时，输出处于临界状态。
冲激信号是阶跃信号的导数，所以对线性时不变电路冲激响应也是阶跃响应的导数。
为了便于用示波器观察响应波形，实验用中用周期方波代替阶跃信号。

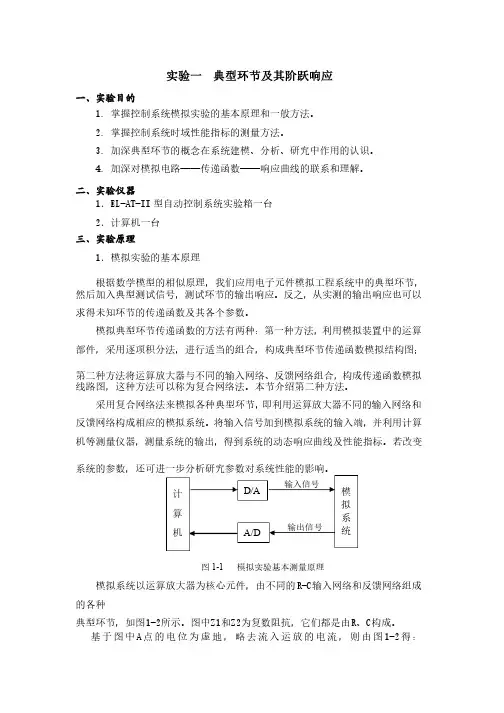

实验一典型环节及其阶跃响应
计算机模拟系统D/A A/D 输入信号输入信号输出信号输出信号121)(ZZ uu s G -=-=由上式可求得由下列模拟电路组成典型环节的传递函数及其单位阶跃响应。
2．一阶系统时域性能指标s r d t t t ,,的测量方法：的测量方法：利用软件上的游标测量响应曲线上的值，带入公式算出一阶系统时域性能指标。
标。
d t ：响应曲线第一次到达其终值¥y 一半所需的时间。
r t ：响应曲线从终值¥y %10上升到终值¥y %90所需的时间。
所需的时间。
s t ：响应曲线从0到达终值¥y 95%95%所需的时间。
所需的时间。
所需的时间。
3.3.实验线路与原理实验线路与原理实验线路与原理 （注：输入加在反相端，输出信号与输入信号的相位相反） 1．比例环节．比例环节K R R Z Z s G -=-=-=1212)( 比例环节的模拟电路及其响应曲线如图1-31-3。
K ——放大系数。
K 是比例环节的特征量，它表示阶跃输入后，输出与输入的比例关系，可以从响应曲线上求出。
改变1R 或2R 的电阻值便可以改变比例图1-2 运放的反馈连接运放的反馈连接tK -1 0 图1-3 比例环节的模拟电路及其响应曲线比例环节的模拟电路及其响应曲线器的放大倍数K 。
实际物理系统中的比例环节：实际物理系统中的比例环节： Ø 无弹性变形的杠杆；无弹性变形的杠杆； Ø 不计非线性和惯性的电子放大器；不计非线性和惯性的电子放大器； Ø 传递链的速度比；传递链的速度比；Ø 测速发电机的电压与转速的关系。
测速发电机的电压与转速的关系。
2．惯性环节．惯性环节1212121212,11)(C R T R RK Ts KC R R R Z Z s G ==+-=+-=-=惯性环节的模拟电路及其响应曲线如图1-41-4。
式中：K ——静态放大倍数；——静态放大倍数； T ——惯性时间常数；T 和K 是响应曲线的两个特征量。
阶跃响应实验

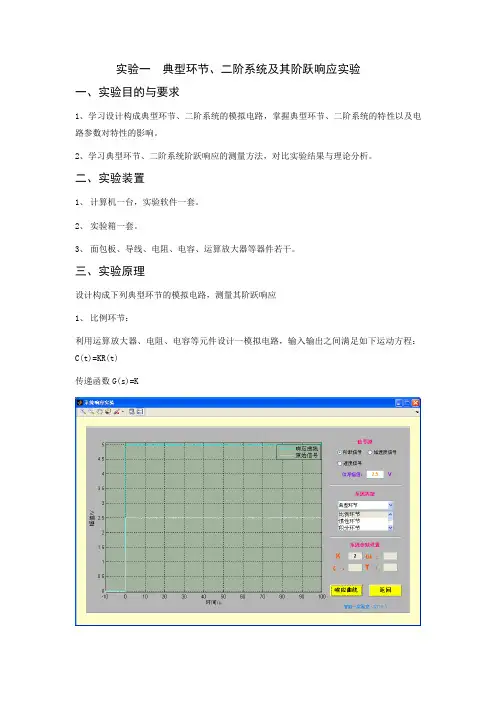

实验一典型环节、二阶系统及其阶跃响应实验一、实验目的与要求1、学习设计构成典型环节、二阶系统的模拟电路，掌握典型环节、二阶系统的特性以及电路参数对特性的影响。
2、学习典型环节、二阶系统阶跃响应的测量方法，对比实验结果与理论分析。
二、实验装置1、计算机一台，实验软件一套。
2、实验箱一套。
3、面包板、导线、电阻、电容、运算放大器等器件若干。
三、实验原理设计构成下列典型环节的模拟电路，测量其阶跃响应1、比例环节：利用运算放大器、电阻、电容等元件设计一模拟电路，输入输出之间满足如下运动方程：C(t)=KR(t)传递函数G(s)=K2、 惯性环节 利用运算放大器、电阻、电容等元件设计一模拟电路，输入输出之间满足如下运动方程：)()()(t KR t C dtt dC T =+ 传递函数G(s)=K/(Ts+1)3、积分环节 利用运算放大器、电阻、电容等元件设计一模拟电路，输入输出之间满足如下运动方程：)()(t kR dtt dC = 传递函数G(s)=K/s4、微分环节利用运算放大器、电阻、电容等元件设计一模拟电路，输入输出之间满足如下运动方程：dt tdRKtC )()(传递函数G(s)=Ks5、二阶系统 利用运算放大器、电阻、电容等元件设计一模拟电路，输入输出之间满足如下运动方程：)()()(2121222t R K K K K dt t dC dt t C d =++τ 传递函数212221)(K K s s K K s ++=τψ四、实验报告1、 画出比例环节、惯性环节、积分环节、微分环节、二阶系统的模拟电路图，用坐标纸绘出各典型环节的阶跃响应曲线。
2、 由响应曲线计算各环节的传递函数，并与电路计算结果相比较。
3、分析相对阻尼系数对二阶系统阶跃响应的影响。
实验二系统频率特性的测量与PID校正一、实验目的1、加深了解系统及元件频率特性的物理意义。
2、掌握系统及元件频率特性的测量方法。
3、加深对PID控制原理与设计方法的理解。
实验一连续时间系统模拟及其冲击响应和阶跃响应
实验一连续时间系统模拟及其冲击响应和阶跃响应（4学时）一实验目的1、观察和测量RLC串联电路的阶跃响应与冲激响应的波形和有关参数，并研究其电路元件参数变化对响应状态的影响；2、掌握有关信号时域的测量方法。
3、了解用集成运算放大器构成基本运算单元——标量乘法器、加法器和积分器，以及它们的组合全加积分器的方法。
4、掌握用以上基本运算单元以及它们的组合构成模拟系统，模拟一阶和二阶连续时间系统的原理和方法，并用实验测定模拟系统的特性。
二实验内容1、观察和测量RLC串联电路的阶跃响应与冲激响应的波形和有关参数，并研究其电路元件参数变化对响应状态的影响；2、了解用集成运算放大器构成基本运算单元——标量乘法器、加法器和积分器，以及它们的组合全加积分器的方法。
3、掌握用以上基本运算单元以及它们的组合构成模拟系统，模拟一阶和二阶连续时间系统的原理和方法，并用实验测定模拟系统的特性。
三、实验原理说明1、阶跃响应与冲激响应：实验如图1—1所示为RLC串联电路的阶跃响应与冲激响应，其响应有以下三种状态：1、当电阻R＞2 LC时，称过阻尼状态；2、当电阻R = 2 LC时，称临界状态；3、当电阻R＜2 LC时，称欠阻尼状态。
图1-1 实验布局图冲激信号是阶跃信号的导数，所以对线性时不变系统冲激响应也是阶跃响应的导数。
为了便于用示波器观察响应波形，实验用中用周期方波代替阶跃信号。
而用周期方波通过微分电路后得到的尖顶脉冲代替冲激信号。
2、连续时间系统模拟实验原理说明1、模拟连续时间系统的意义由于自然界的相似性，许多不同的系统具有相同的特性。
不论是物理系统还是非物理系统，不论是电系统还是非电系统，只要是连续的线性时不变系统，都可以用线性常系数微分方程来描述。
把一具体的物理设备经过数学处理，抽象为数学表示，从而便于研究系统的性能，这在理论上是很重要的一步；有时，也需要对一系统进行实验模拟，通过实验观察研究当系统参数或输入信号改变时，系统响应的变化。
自动控制原理实验一控制系统的阶跃响应
自动控制原理实验一控制系统的阶跃响应实验目的：通过实验，掌握控制系统的阶跃响应的测量方法，了解控制系统的响应特性，并研究控制系统的参数对阶跃响应的影响。
实验原理：阶跃响应是指当控制系统输入信号突然从零变为常数时，系统的输出信号的响应过程。
通过观察阶跃响应可以了解控制系统的稳态误差、超调量、调节时间等参数，从而评估和改善控制系统的性能。
在实验中，常用的控制系统模型是一阶惯性环节，其传递函数为：G(s)=K/(Ts+1)其中，K为系统的增益，T为系统的时间常数。
通过改变K和T的值，可以观察到控制系统阶跃响应的变化。
实验仪器和材料：1.控制系统阶跃响应实验台2.配套的实验软件3.电脑实验步骤：1.打开实验软件，并连接实验台和电脑。
2.在软件中选择阶跃响应实验，并设置初始参数。
3.点击开始实验按钮，系统开始运行，记录实验数据。
4.观察实验数据的变化，并绘制出阶跃响应曲线。
5.改变控制系统的参数，如增益K和时间常数T的值，重新进行实验测量。
6.比较不同参数下的阶跃响应曲线，分析参数对响应的影响。
7.根据实验结果，评估系统的性能，并提出改进措施。
实验注意事项：1.实验过程中要保持实验台和电脑的连接良好，确保数据的准确性。
2.实验中应注意安全防护，避免操作中发生意外。
3.实验前要熟悉实验仪器的操作方法和实验原理，确保能够正确进行实验。
4.实验结束后，要及时清理实验台和关闭相关设备。
实验结果：通过实验测量得到的阶跃响应曲线，可以用于评估控制系统的性能。
通常，我们关注的参数包括稳态误差、超调量、调节时间等。
稳态误差是指系统在稳定状态下的输出值与期望值之间的差值。
通过观察阶跃响应曲线的稳态值，可以评估系统的稳态误差。
稳态误差越小，系统的控制性能越好。
超调量是指系统响应过程中最大超过期望值的幅值，通常以百分比形式表示。
通过观察阶跃响应曲线的峰值，可以评估系统的超调量。
超调量越小，系统的控制性能越好。
调节时间是指控制系统从初始状态到稳态所需的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 控制系统的阶跃响应
一、实验目的
1、观察学习二阶控制系统的单位阶跃响应、脉冲响应。
2、记录单位阶跃响应曲线、脉冲响应曲线。
3、掌握时间响应分析的一般方法。
4、掌握系统阶跃响应曲线与传递函数参数的对应关系。
二、实验设备
PC 机，MATLAB 仿真软件。
三、实验内容
1、作以下二阶系统的单位阶跃响应曲线
10
210)(2++=s s s G 2、分别改变该系统的ζ和n ω，观察阶跃响应曲线的变化。
3、作该系统的脉冲响应曲线。
四、实验步骤
1、二阶系统为
10
210)(2++=
s s s G （1）键人程序 观察并纪录阶跃响应曲线
程序如下：
num=[10];
den=[1 2 10];
figure(1)
step(num,den);
title('num=[10] den=[1 2 10]');
阶跃响应曲线如下：
（2）
A.健入
damp（den）
B.健入
[y，x，t]=step（num，den）
%返回变量输出y与时间t（变量x为状态变量矩阵）[y，t']
%显示输出向量y与时间向量t（t为自动向量）
记录实际测取的峰值大小、C
max (t
p
)、峰值时间t
p
、过渡时间t
s
并与理论值
2、修改参数,分别实现ζ=1, ζ=2的响应曲线,并作记录。
程序为:
n0=10；d0=[1 2 10]；step（n0，d0 ）
%原系统ζ=0．316
hold on
%保持原曲线
n1=n0，d1=[1 6.32 10]；step（n1，d1）
%ζ=1
n2=n0；d2=[1 12.64 10]；step(n2,d2)
%ζ=2
修改参数,写出程序分别实现1n ω=02
1n ω和2n ω=20n ω的响应曲线,并作记录。
%100=n ω
3、试作以下系统的阶跃响应，并比较与原系统响应曲线的差别与特点，作出相应的实验分析结果
(a)102102)(21+++=
s s s s G ，有系统零点情况，即s=-5。
(b) 102105.0)(222++++=s s s s s G ，分子分母多项式阶数相等，即n=m=2。
(c)10
25.0)(223+++=s s s s s G ，分子多项式零次项系数为零。
(d)10
2)(24++=s s s s G ，原响应的微分，微分系数为1/10。
，
clear;
close all;
figure(1)
num=[0 0 10];
den=[1 2 10];
step(num,den);
hold on;
num1=[0 2 10];
den1=[1 2 10];
step(num1,den1);
num2=[1 0.5 10];
den2=[1 2 10];
step(num2,den2);
hold on;
num3=[1 0.5 0];
den3=[1 2 10];
step(num3,den3);
hold on;
num4=[0 1 0];
den4=[1 2 10];
step(num4,den4);
title('bijiao')
五、预习要求
1、仔细阅读实验指导书。
2、预习相关控制理论知识。
3、完成相关仿真程序的书面设计。
4、有条件的可提前上机练习。
六、实验报告要求
1、分析系统的阻尼比和无阻尼振荡频率对系统阶跃响应的影响。
2、分析响应曲线的零初值（起点为0）、非零初值（起点为非0）与系统模型的关系。
3、分析响应曲线的稳态值与系统模型的关系。
4、分析系统零点对阶跃响应的影响。
