《工业机器人技术》课程教学大纲课程名称：工业机器人技术英文名称：Industry Robot Technology课程编码：学时/学分：18/1课程性质：选修适用专业：机械设计制造及其自动化先修课程：理论力学，机械原理，机械设计，液压传动，自动控制理论一、课程的目的与任务《工业机器人技术》是一门培养学生具有机器人设计和使用方面基础知识的专业选修课，本课程主要研究机器人的结构设计与基本理论。
通过本课程的学习，可使学生掌握工业机器人基本概念、机器人运动学理论、工业机器人机械系统设计、工业机器人控制等方面的知识。
其主要任务是培养学生：1、掌握工业机器人运动系统设计方法，具有进行总体设计的能力；2、掌握工业机器人整体性能、主要部件性能的分析方法；3、掌握工业机器人常用的控制理论与方法，具有进行工业机器人控制系统设计的能力；4、了解工业机器人的新理论，新方法及发展趋向。
二、教学内容及基本要求第一章绪论教学目的和要求：了解工业机器人的发展及现状，结构原理及应用情况。
教学重点和难点：介绍工业机器人的产生和发展过程，掌握机器人的概念、特点、工业机器人的基本分类、工业机器人的应用、工业机器人的组成以及主要性能参数，工业机器人的手部、腕部、臂部、机座的结构原理和实例。
教学方法与手段：课堂教学第一节机器人的分类第二节工业机器人的应用和发展1.2.1 工业机器人的应用1.2.2 工业机器人的发展第三节工业机器人的基本组成及技术参数1.3.1 工业机器人的基本组成1.3.2 工业机器人的技术参数1.3.3 工业机器人的坐标1.3.4 工业机器人的参考坐标系习题第二章工业机器人机构教学目的和要求：本部分介绍常用机器人机构，要求学生掌握常用机器人机构设计形式。
教学重点和难点：主要介绍机器人末端操作器、手腕、手臂及机器人驱动与传动形式。
教学方法与手段：课堂教学第一节机器人末端操作器2.1.1 夹钳式取料手2.1.2 吸附式取料手2.1.3 专用操作器及转换器2.1.4 仿生多指灵巧手2.1.5 其它手第二节机器人手腕2.2.1 手腕的分类2.2.2 手腕的典型结构2.2.3 柔顺手腕结构第三节机器人手臂第四节机器人机座2.4.1 固定式机器人2.4.2 移动式机器人第五节工业机器人的驱动与传动2.5.1 直线驱动机构2.5.2 旋转驱动机构2.5.3 直线驱动和旋转驱动的选用和制动2.5.4 工业机器人的传动2.5.5 新型的驱动方式2.5.6 驱动传动方式的应用习题第三章机器人运动学教学目的和要求：机器人运动学主要研究两个问题：一个是运动学问题，即给定机器人手臂、腕部等各个构件的几何参数及各个关节变量求机器人手部对参考坐标系的位置和姿态；介绍机器人的微移动和微转动概念、两坐标系间的微分运动关系、变换式（方程）中的微分关系、机器人雅可比矩阵的概念、求法——微分变换法；了解逆雅可比矩阵的概念和求解。
工业机器人技术应用作业指导书范本1
工业技术应用作业指导书第1章工业概述 (4)1.1 工业的发展历程 (4)1.2 工业的分类与特点 (4)1.3 工业的应用领域 (4)第2章工业的结构与原理 (5)2.1 工业的机械结构 (5)2.1.1 关节 (5)2.1.2 连杆 (5)2.1.3 末端执行器 (5)2.1.4 基座 (5)2.2 工业的驱动系统 (5)2.2.1 电动驱动 (5)2.2.2 气动驱动 (5)2.2.3 液压驱动 (6)2.3 工业的控制系统 (6)2.3.1 控制器 (6)2.3.2 传感器 (6)2.3.3 驱动器 (6)2.3.4 通信接口 (6)第3章工业的关键技术与参数 (6)3.1 工业的精度与重复定位精度 (6)3.1.1 位置精度 (6)3.1.2 重复定位精度 (6)3.2 工业的负载能力与速度 (7)3.2.1 负载能力 (7)3.2.2 速度 (7)3.3 工业的自由度与坐标变换 (7)3.3.1 自由度 (7)3.3.2 坐标变换 (7)第4章工业编程与仿真 (7)4.1 工业编程语言 (7)4.1.1 编程语言的分类与特点 (7)4.1.2 常用编程语言介绍 (8)4.2 工业编程方法 (8)4.2.1 编程步骤 (8)4.2.2 编程技巧 (8)4.2.3 编程注意事项 (8)4.3 工业仿真技术 (8)4.3.1 仿真技术的意义与作用 (8)4.3.2 常用仿真软件介绍 (8)4.3.3 仿真流程与方法 (8)4.3.4 仿真与实际应用的结合 (8)第5章工业视觉系统 (9)5.1 视觉系统的基本原理 (9)5.1.1 图像获取 (9)5.1.2 图像处理 (9)5.1.3 图像分析 (9)5.2 视觉系统的硬件组成 (9)5.2.1 相机 (9)5.2.2 光源 (9)5.2.3 镜头 (9)5.2.4 图像采集卡 (10)5.3 视觉系统的软件算法 (10)5.3.1 图像预处理算法 (10)5.3.2 特征提取算法 (10)5.3.3 特征匹配算法 (10)5.3.4 目标定位与跟踪算法 (10)5.3.5 机器学习与深度学习算法 (10)第6章工业感知与认知技术 (10)6.1 工业传感器技术 (10)6.1.1 传感器概述 (10)6.1.2 传感器选型与应用 (11)6.1.3 传感器信号处理 (11)6.2 工业感知技术 (11)6.2.1 视觉感知技术 (11)6.2.2 触觉感知技术 (11)6.2.3 听觉与嗅觉感知技术 (11)6.3 工业认知技术 (11)6.3.1 认知技术概述 (11)6.3.2 机器学习与深度学习 (11)6.3.3 认知推理与决策 (11)第7章工业典型应用案例分析 (12)7.1 汽车制造领域的应用 (12)7.1.1 点焊 (12)7.1.2 喷涂 (12)7.1.3 装配 (12)7.2 电子制造领域的应用 (12)7.2.1 SMT贴片 (12)7.2.2 焊接 (12)7.2.3 检测与测试 (12)7.3 食品饮料领域的应用 (12)7.3.1 分拣 (12)7.3.2 包装 (13)7.3.3 清洗 (13)第8章工业安全与防护 (13)8.1 工业安全标准与法规 (13)8.1.1 我国工业安全标准 (13)8.1.2 国际工业安全标准 (13)8.1.3 工业安全法规 (13)8.2 工业安全防护措施 (13)8.2.1 设计阶段安全措施 (13)8.2.2 制造与安装阶段安全措施 (14)8.2.3 运行阶段安全措施 (14)8.3 工业安全监控系统 (14)8.3.1 安全监控设备 (14)8.3.2 安全监控策略 (14)8.3.3 安全监控管理 (14)第9章工业系统集成与自动化生产线 (14)9.1 工业系统集成技术 (15)9.1.1 系统集成概述 (15)9.1.2 系统集成关键技术与流程 (15)9.1.3 系统集成案例分析 (15)9.2 工业自动化生产线设计 (15)9.2.1 自动化生产线概述 (15)9.2.2 自动化生产线设计原则与方法 (15)9.2.3 自动化生产线关键设备与组成 (15)9.2.4 自动化生产线实施与优化 (15)9.3 工业与智能物流系统的融合 (15)9.3.1 智能物流系统概述 (15)9.3.2 工业与智能物流系统的融合技术 (15)9.3.3 融合案例分析与启示 (16)9.3.4 发展趋势与挑战 (16)第10章工业发展趋势与展望 (16)10.1 工业技术的发展趋势 (16)10.1.1 市场规模持续扩大 (16)10.1.2 技术水平不断提高 (16)10.1.3 应用领域不断拓展 (16)10.1.4 产业链逐渐完善 (16)10.2 工业技术的创新与挑战 (16)10.2.1 创新方向 (16)10.2.2 挑战 (17)10.3 工业技术的未来展望 (17)10.3.1 普及化 (17)10.3.2 定制化 (17)10.3.3 网络化 (17)10.3.4 绿色化 (17)第1章工业概述1.1 工业的发展历程工业作为一种重要的自动化设备，其发展历程可追溯至20世纪中叶。
工业机器人操作与应用【ch05】机器人的拓展功能 培训教学课件
机器人输送器同步跟踪
1 同步跟踪反馈方式
(2)编码器方式 这种方式将编码器（增量型）连接至脉冲计数模块，再通过CAN总线将脉 冲计数模块。 与KRC4系统连接。脉冲值与路径长度成比例。
机器人输送器同步跟踪
1 同步跟踪反馈方式
(2)编码器方式
机器人输送器同步跟踪
2 输送器测量
为实现机器入与输送器的同步运行，需要进行输送器跟踪方向、跟踪距离 及平面姿态的确定。 KUKA机器人的输送器测晕方法主要有线形输送器测噩和环形输送器测量两 种，经过测量后的输送器还需要进行位移校验。
机器人输送器同步跟踪
3 工件测量
机器人输送器同步跟踪
4 输送器同步点示教
当完成工件测量并校验合格后，需要进行输送器同步点示教。 示例中共有5个位置点，即Pl~P5,同步点为P2、P3、P4。 具体的示教方法是：当工件收到同步信号后，输送器停止，此时进行同步 点(P2、P3、P4)的程序编辑，完成同步点的程序编辑后，选择运行方式， 进行程序的测试，如果发现跟踪位置有偏差，需要重新进行工件测量或输 送器测量。
机器人协调功能
1 协调系统类型
机器人协调功能
1 协调系统类型
机器人协调功能
1 协调系统类型
单机与外部轴协调系统：一般是指一个机器人与单轴或双轴变位机的组合。 变位机能实现工件的旋转和翻转，旋转角度和翻转角度由实际生产工艺确 定，为保证安全，一般通过系统设定的软极限来进行限制。 变位机作为机器人的附加轴与机器人互连。在硬件配置上，机器人控制系 统中一般要增加额外的伺服控制器等电气元件。
(1)线形输送器测量 线形输送器测量方法需要借助三个点，如图5-7所示。Pl、P2、P3点为标 记的点，输送器应用的精度取决于用其测量这三个点的精度，因此TCP（ 工具中心点）要精确地指向各点。 位置点Pl可以是输送器上的任意一点。可以在机器人开始跟踪工件的起始 范围内选择一个点作为Pl点，在继续使用时要能清楚地识别出该点。以Pl点 作为参考点对输送器基坐标系的原点进行定义，所有输送器程序将以该基 坐标系作为参考。
工业机器人 chapter5
22
机械电子学院
一、机器人的触觉
一般认为触觉包括接触觉、压觉、滑觉、力觉四种，狭义的 触觉按字面上来看是指前三种感知接触的感觉。
若工件滑动，则指针振动，线圈输出信号。
34
机械电子学院
二、机器人的接近觉
接近觉传感器是机器人用来探测机器人自身与周围物体之 间相对位置或距离的一种传感器，它探测的距离一般在几毫米 到十几厘米之间。 有时接近觉传感器与视觉、触觉等传感器没有明显的区别。 接近觉传感器结构上分为接触型和非接触型两种，其中非接触 型接近觉传感器应用较广。 目前按照转换原理的不同，接近觉传感器分为电涡流式、光纤 式、超声波式及激光扫描式等。
32
机械电子学院 采用压觉传感器实现滑觉感知
滚轮式滑觉传感器
它由一个金属球和触针组成，金属球表面分成许多个相间排
列的导电和绝缘小格。触针头很细，每次只能触及一格。当工件
滑动时，金属球也随之转动，在触针上输出脉冲信号，脉冲信号 的频率反映了滑移速度，个数对应滑移的距离。
33
机械电子学院
根据振动原理制成的滑觉传感器。钢球指针与被抓物体接触。
组成六组半桥，对这6组电桥信
号进行解耦可得到六维力（力矩） 的精确解。
31
机械电子学院
4） 滑觉传感器
机械手一般采用两种抓取方式：硬抓取和软抓取。硬抓取
（无感知时采用） ：末端执行器利用最大的夹紧力抓取工件。软 抓取（有滑觉传感器时采用）：末端执行器使夹紧力保持在能稳 固抓取工件的最小值，以免损伤工件。
工业机器人技术(第三版)课后答案 郭洪红主编
第一章课后习题１、工业机器人定义：是机器人的一种，由操作机、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间内完成各种作业的机电一体化的自动化生产设备。
２、工业机器人应用场合及其特点：①恶劣工作环境及危险工作（有害健康并可能危及生命，或不安全因素大不宜于人去从事的作业）②特殊作业场合和极限作业（对人类力所不及的作业）③自动化生产领域（早期工业机器人再生产主要用于上下料、点焊和喷漆，随柔性自动化出现扮演更重要角色）３、说明工业机器人的基本组成及各部分之间的关系。
答：工业机器人由三大部分六个子系统组成。
三大部分是机械部分、传感部分和控制部分。
六个子系统是驱动系统、机械结构系统、感受系统、机器人—环境交互系统、人机交互系统和控制系统。
关系由右图表明：４、简述工业机器人各参数的定义：自由度、重复定位精度、工 作范围、工作速度、承载能力。
答：自由度是指机器人所具有的独立坐标轴运动的数目，不应包括手爪（末端操作器）的开合自由度。
重复定位精度是指机器人重复定位其手部于同一目标位置的能力，可以用标准偏差这个统计量来表示，它是衡量一列误差值的密集度（即重复度）。
工作范围是指机器人手臂末端或手腕中心所能到达的所有点的集合，也叫工作区域。
工作速度一般指工作时的最大稳定速度。
承载能力是指机器人在工作范围内的任何位姿上所能承受的最大质量。
承载能力不仅指负载，而且还包括了机器人末端操作器的质量。
５、按坐标形式分类及特点：①直角坐标型（这种机器人在x、y、z轴上的运动是独立的, 运动方程可独立处理, 且方程是线性的, 因此, 很容易通过计算机控制实现; 它可以两端支撑, 对于给定的结构长度, 刚性最大; 它的精度和位置分辨率不随工作场合而变化, 容易达到高精度。
但它的操作范围小,手臂收缩的同时又向相反的方向伸出, 即妨碍工作, 且占地面积大, 运动速度低, 密封性不好。
工作范围是立方体型）②圆柱坐标型（这种机器人可以绕中心轴旋转一个角,工作范围可以扩大,且计算简单; 直线部分可采用液压驱动,可输出较大的动力; 能够伸入型腔式机器内部。
工业机器人课后答案

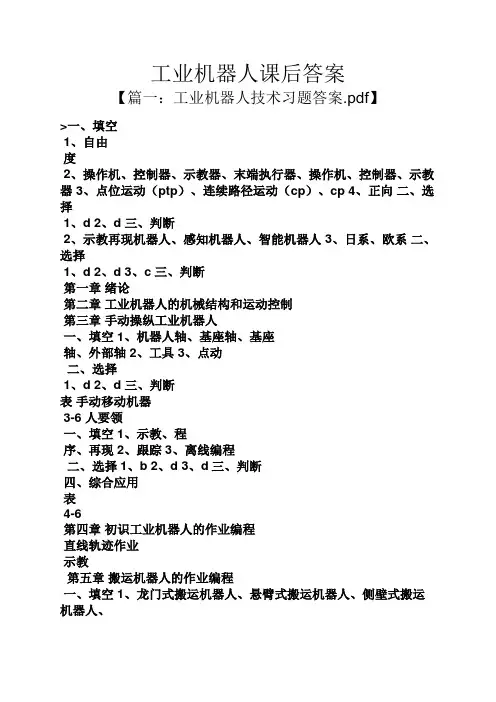

工业机器人课后答案【篇一：工业机器人技术习题答案.pdf】>一、填空1、自由度2、操作机、控制器、示教器、末端执行器、操作机、控制器、示教器3、点位运动（ptp）、连续路径运动（cp）、cp4、正向二、选择1、d2、d 三、判断2、示教再现机器人、感知机器人、智能机器人3、日系、欧系二、选择1、d2、d3、c 三、判断第一章绪论第二章工业机器人的机械结构和运动控制第三章手动操纵工业机器人一、填空 1、机器人轴、基座轴、基座轴、外部轴 2、工具 3、点动二、选择1、d2、d 三、判断表手动移动机器3-6 人要领一、填空 1、示教、程序、再现 2、跟踪 3、离线编程二、选择1、b 2、d 3、d三、判断四、综合应用表4-6第四章初识工业机器人的作业编程直线轨迹作业示教第五章搬运机器人的作业编程一、填空 1、龙门式搬运机器人、悬臂式搬运机器人、侧壁式搬运机器人、摆臂式搬运机器人 2、吸附式、夹钳式、仿人式 3、机器人控制柜、示教器、气体发生装置、气吸附手爪二、选择1、d2、d三、判断1、√2、√3、√四、综合应用略取式、组合式 3、第六章码垛机器人的作业编程一、填空 1、龙门式码垛机器人、摆臂式码垛机器人 2、吸附式、夹板式、抓操作机、机器人控制柜、示教器、真空发生装置、气体发生装置4、一进一出、一进两出、两进两出二、选择1、a2、a三、判断一、填空 1、关节式 2、c型、伺服3、弧焊、示教器、焊枪、操作机、弧焊电源4、双、双、h 二、选择1、b2、d3、d 四、综合应用略第七章焊接机器人的作业编程三、判断（2）略2、1、√ √ 3、√ 四、综合应用（1）表 7-圆弧轨迹作业13 示教【篇二：工业机器人考点大全--习题答案】p class=txt>答：工业机器人是一种用于移动各种材料、零件、工具或专用装置，通过可编程动作来完成各种任务并具有编程能力的多功能机械手。
