agv中舵轮转向原理
AGV的构成和工作原理
AGV的构成和工作原理点击：30添加时间：2012-10-22 13:43:00信息来源：1.AGV的构成AGV行走控制系统由控制面板、导向传感器、方向电位器、状态指示灯、避障传感器、光电控制信号传感器、驱动单元、导引磁条、电源组成。
2.AGV的原理AGV的导引（Guidance）是指根据AGV导向传感器（Navigation）所得到的位置信息，按AGV的路径所提供的目标值计算出AGV的实际控制命令值，即给出AGV的设定速度和转向角，这是AGV 控制技术的关键。
简而言之，AGV的导引控制就是AGV轨迹跟踪。
AGV导引有多种方法，比如说利用导向传感器的中心点作为参考点，追踪引导磁条上的虚拟点就是其中的一种。
AGV的控制目标就是通过检测参考点与虚拟点的相对位置，修正驱动轮的转速以改变AGV的行进方向，尽力让参考点位于虚拟点的上方。
这样AGV就能始终跟踪引导线运行。
这是一种很常用的方法，其特点是控制比较简单。
但是这种方法在某种情况下会导致AGV做频繁的小幅左右摆动，以至使AGV运行状态不稳定。
本产品的控制方法是，以驱动轮轴的中心点（而不是导向传感器的中心点）作为参考点，追踪引导磁条上的虚拟点。
AGV的控制目标就是通过检测参考点与虚拟点的相对位置，修正驱动轮的转速以改变AGV 的行进方向，尽力让参考点位于虚拟点的上方。
这样AGV就能始终跟踪引导线运行。
这种方法计算量较大，但是AGV运行比较平稳，即使驱动单元做频繁的小幅左右摆动，也不会导致AGV车体的摆动AGV的基本用途点击：15添加时间：2012-10-22 13:42:00信息来源：纵观国内外AGV的应用实例，AGV大体上用于以下三个方面：1.物料搬运在工业现场AGV常用于工位间或自动仓库与工位间的物料搬运作业。
例如在组装线上，AGV从自动仓库取出机器零件并送到相应的组装工位。
又如在柔性加工系统中，AGV依照加工工序顺次将被加工工件送到相应自动机床进行加工，加工好的零件由AGV送到质检站测，最后合格品送到半成品库。
AGV原理
随着AGV的广泛应用，期运行环境多种多样，尤其在通道狭窄，空间有限的环境下作业，就要求机构具有全方位的移动能力，车体可以以任意姿态沿着任意方向行驶，在这种需求下产生了许多全方位转向结构。
目前主要有以下几种移动机构：
1）双舵轮型这种结构中agv的两个车轮都既装有驱动电机又装有转向电机及其动力传动装置，它兼有方位驱动和回旋驱动，两轮与车架通过承重回转支撑活连接，其他车轮为随动轮，其承重作用。
2）双差速驱动转向机构也就是有两组差速驱动转向装置，每组通过承重回转支撑与车体连接，每个车轮装备一个驱动电机，其他为随动轮，其承重作用。
这种结构完全靠内外转向轮之间的速度差来实现转向，所以控制器不可能完全准确，车辆在运动过程中会产生车轮滑移，震动等情况，会造成车轮的磨损。
3）基于全方位转向原理可以使车辆在平面以任意角度运动。
它之所以可以实现此运动起关键作用的是其结构上的改进。
在轮子外缘按一定45°方向均匀分布多个被动的辊子，辊子的母线很特殊，当轮子绕固定的轮心轴转动时，各个辊子的包络线为圆柱面，所以该轮能够连续平稳向前滚动。
考虑单个车轮作为整体运动速度与车轮纵向平面成一定角度，由于每个车轮均有这个特点，那么经过适当组合，包括车轮的转速和旋转方向，就可以实现车体的全方位移动和原地转向运动
深圳市欧铠机器人有限公司。
舵机及其转向控制基本原理

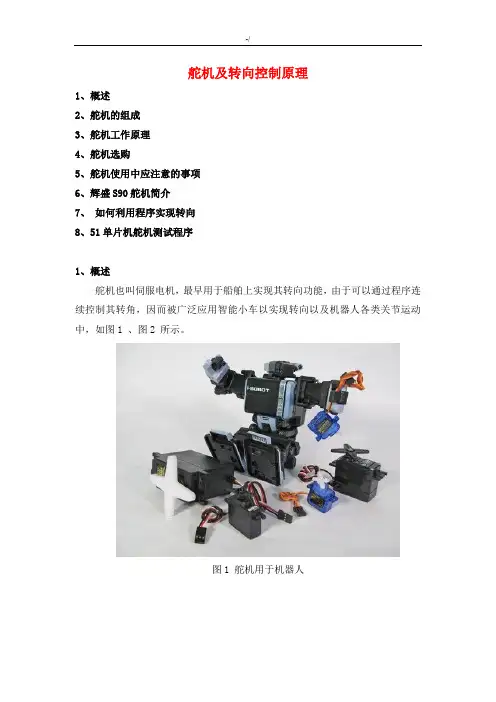

舵机及转向控制原理1、概述2、舵机的组成3、舵机工作原理4、舵机选购5、舵机使用中应注意的事项6、辉盛S90舵机简介7、如何利用程序实现转向8、51单片机舵机测试程序1、概述舵机也叫伺服电机，最早用于船舶上实现其转向功能，由于可以通过程序连续控制其转角，因而被广泛应用智能小车以实现转向以及机器人各类关节运动中，如图1 、图2 所示。
图1 舵机用于机器人图2 舵机用于智能小车中舵机是小车转向的控制机构，具有体积小、力矩大、外部机械设计简单、稳定性高等特点，无论是在硬件设计还是软件设计，舵机设计是小车控制部分重要的组成部分，图3为舵机的外形图。
图3 舵机外形图2、舵机的组成一般来讲，舵机主要由以下几个部分组成，舵盘、减速齿轮组、位置反馈电位计、直流电机、控制电路等，如图4、图5所示。
图4 舵机的组成示意图图5 舵机组成舵机的输入线共有三条，如图6所示，红色中间，是电源线，一边黑色的是地线，这辆根线给舵机提供最基本的能源保证，主要是电机的转动消耗。
电源有两种规格，一是4.8V，一是6.0V，分别对应不同的转矩标准，即输出力矩不同，6.0V对应的要大一些，具体看应用条件；另外一根线是控制信号线，Futaba的一般为白色，JR的一般为桔黄色。
另外要注意一点，SANWA的某些型号的舵机引线电源线在边上而不是中间，需要辨认。
但记住红色为电源，黑色为地线，一般不会搞错。
图6 舵机的输出线3、舵机工作原理控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。
舵机的输出轴和位置反馈电位计是相连的，舵盘转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机转动的方向和速度，从而达到目标停止。
其工作流程为：控制信号→控制电路板→电机转动→齿轮组减速→舵盘转动→位置反馈电位计→控制电路板反馈。
流，才可发挥舵机应有的性能。
舵机的控制信号周期为20MS的脉宽调制（PWM）信号，其中脉冲宽度从0.5-2.5MS,相对应的舵盘位置为0－180度，呈线性变化。
agv差动舵轮驱动结构
agv差动舵轮驱动结构摘要：1.AGV 差动舵轮驱动结构的概述2.AGV 差动舵轮驱动结构的工作原理3.AGV 差动舵轮驱动结构的组成部分4.AGV 差动舵轮驱动结构的优势5.AGV 差动舵轮驱动结构的应用领域正文：一、AGV 差动舵轮驱动结构的概述AGV 差动舵轮驱动结构，全称为自动导引车差动舵轮驱动结构，是一种应用于自动导引车（AGV）的高效驱动系统。
这种驱动结构在AGV 的行驶过程中，可以实现差速控制，使车辆能够根据不同的路况和行驶需求，灵活地进行转向和移动。
二、AGV 差动舵轮驱动结构的工作原理AGV 差动舵轮驱动结构主要由两个舵轮组成，分别为内舵轮和外舵轮。
在行驶过程中，内舵轮和外舵轮通过差速器进行连接。
当车辆需要转向时，差速器会自动调整内外舵轮的转速，使内外舵轮产生差速，从而实现车辆的转向。
在行驶过程中，内外舵轮的转速差还可以根据车辆的行驶需求进行调整，使车辆能够更好地适应不同的路况。
三、AGV 差动舵轮驱动结构的组成部分AGV 差动舵轮驱动结构主要由以下几个部分组成：1.内舵轮：内舵轮是驱动结构的主动轮，负责驱动车辆前进或后退。
2.外舵轮：外舵轮是从动轮，与内舵轮通过差速器连接，负责随动和支撑车辆。
3.差速器：差速器是连接内外舵轮的关键部件，负责调整内外舵轮的转速差，实现车辆的转向和差速控制。
四、AGV 差动舵轮驱动结构的优势AGV 差动舵轮驱动结构具有以下优势：1.高效灵活：差速控制技术使车辆能够根据不同的路况和行驶需求，灵活地进行转向和移动。
2.稳定性高：内外舵轮的差速控制，使得车辆在行驶过程中具有良好的稳定性。
3.操控性强：差速器可以实时调整内外舵轮的转速差，使车辆在行驶过程中具有较强的操控性。
4.结构紧凑：AGV 差动舵轮驱动结构采用两个舵轮的设计，结构紧凑，便于安装和维护。
五、AGV 差动舵轮驱动结构的应用领域AGV 差动舵轮驱动结构广泛应用于自动导引车（AGV）领域，如物流搬运、仓储管理、无人驾驶等领域。
agv工作原理

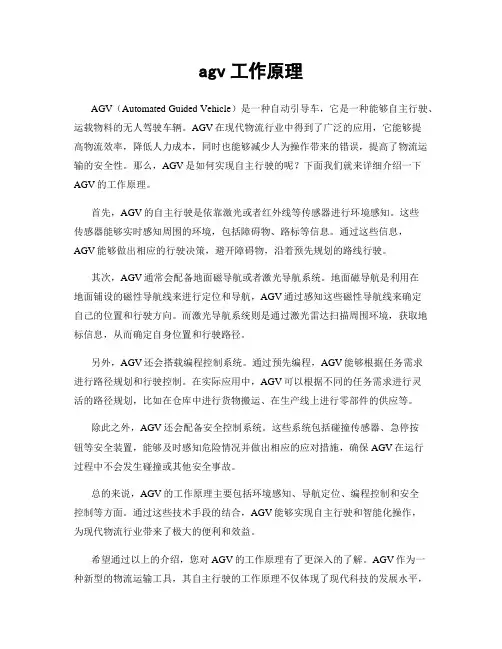

agv工作原理AGV（Automated Guided Vehicle）是一种自动引导车，它是一种能够自主行驶、运载物料的无人驾驶车辆。
AGV在现代物流行业中得到了广泛的应用，它能够提高物流效率，降低人力成本，同时也能够减少人为操作带来的错误，提高了物流运输的安全性。
那么，AGV是如何实现自主行驶的呢？下面我们就来详细介绍一下AGV的工作原理。
首先，AGV的自主行驶是依靠激光或者红外线等传感器进行环境感知。
这些传感器能够实时感知周围的环境，包括障碍物、路标等信息。
通过这些信息，AGV能够做出相应的行驶决策，避开障碍物，沿着预先规划的路线行驶。
其次，AGV通常会配备地面磁导航或者激光导航系统。
地面磁导航是利用在地面铺设的磁性导航线来进行定位和导航，AGV通过感知这些磁性导航线来确定自己的位置和行驶方向。
而激光导航系统则是通过激光雷达扫描周围环境，获取地标信息，从而确定自身位置和行驶路径。
另外，AGV还会搭载编程控制系统。
通过预先编程，AGV能够根据任务需求进行路径规划和行驶控制。
在实际应用中，AGV可以根据不同的任务需求进行灵活的路径规划，比如在仓库中进行货物搬运、在生产线上进行零部件的供应等。
除此之外，AGV还会配备安全控制系统。
这些系统包括碰撞传感器、急停按钮等安全装置，能够及时感知危险情况并做出相应的应对措施，确保AGV在运行过程中不会发生碰撞或其他安全事故。
总的来说，AGV的工作原理主要包括环境感知、导航定位、编程控制和安全控制等方面。
通过这些技术手段的结合，AGV能够实现自主行驶和智能化操作，为现代物流行业带来了极大的便利和效益。
希望通过以上的介绍，您对AGV的工作原理有了更深入的了解。
AGV作为一种新型的物流运输工具，其自主行驶的工作原理不仅体现了现代科技的发展水平，也为物流行业的发展注入了新的活力。
相信随着科技的不断进步，AGV在物流领域的应用将会更加广泛，为人们的生产生活带来更多的便利和效益。
agv工作原理
agv工作原理

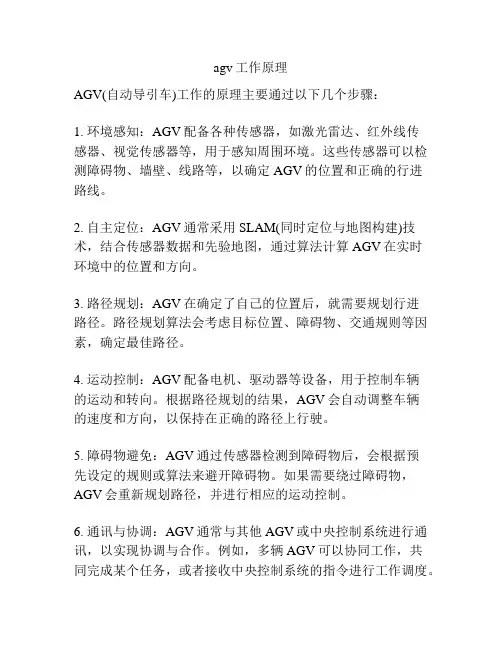

AGV(自动导引车)工作的原理主要通过以下几个步骤：
1. 环境感知：AGV配备各种传感器，如激光雷达、红外线传
感器、视觉传感器等，用于感知周围环境。
这些传感器可以检测障碍物、墙壁、线路等，以确定AGV的位置和正确的行进
路线。
2. 自主定位：AGV通常采用SLAM(同时定位与地图构建)技术，结合传感器数据和先验地图，通过算法计算AGV在实时
环境中的位置和方向。
3. 路径规划：AGV在确定了自己的位置后，就需要规划行进
路径。
路径规划算法会考虑目标位置、障碍物、交通规则等因素，确定最佳路径。
4. 运动控制：AGV配备电机、驱动器等设备，用于控制车辆
的运动和转向。
根据路径规划的结果，AGV会自动调整车辆
的速度和方向，以保持在正确的路径上行驶。
5. 障碍物避免：AGV通过传感器检测到障碍物后，会根据预
先设定的规则或算法来避开障碍物。
如果需要绕过障碍物，AGV会重新规划路径，并进行相应的运动控制。
6. 通讯与协调：AGV通常与其他AGV或中央控制系统进行通讯，以实现协调与合作。
例如，多辆AGV可以协同工作，共
同完成某个任务，或者接收中央控制系统的指令进行工作调度。
综上所述，AGV的工作原理是通过环境感知、自主定位、路径规划、运动控制、障碍物避免和通讯与协调等步骤的组合来实现自动导引和运输的。
agv双舵轮运动的几何约束
agv双舵轮运动的几何约束
AGV（自动引导车）的双舵轮运动涉及到一些几何约束。
双舵轮通常由两个前轮和两个后轮组成，每个轮子都可以独立地转动。
这种设计使得车辆可以实现转向和移动的灵活性。
在双舵轮的运动过程中，存在一些几何约束，下面我将从多个角度来解释这些几何约束。
1. 转向半径，双舵轮的几何约束之一是转向半径。
当车辆转向时，前轮和后轮的转动会影响车辆的转向半径。
通过合理设计转向机构和轮子的转动范围，可以使车辆实现不同转向半径的灵活性，从而适应不同的工作场景和空间限制。
2. 转向角度，双舵轮的几何约束还涉及到转向角度。
前轮和后轮的转向角度会影响车辆的转向灵活性和稳定性。
合理设计转向机构和控制系统可以确保车辆在转向时保持稳定，并且能够实现较大的转向角度，从而适用于复杂的道路环境和狭窄的空间。
3. 轮距和轴距，双舵轮的几何约束还包括轮距和轴距。
轮距是指车辆两个轮子中心之间的距离，而轴距是指前后轮轴中心之间的距离。
合理的轮距和轴距设计可以影响车辆的稳定性和通过性能，
从而确保车辆在运动过程中保持良好的操控性和稳定性。
总的来说，双舵轮运动涉及到转向半径、转向角度、轮距和轴距等几何约束，合理设计这些几何参数可以确保车辆在运动过程中具有良好的操控性、稳定性和通过性能，从而适应不同的工作场景和运动要求。
agv叉车的工作原理
以前的AGV叉车只是简单地把货物搬运到指定的位置，如今它的技术已经发展到大数据、物联网、云计算等贯穿于产品设计中，让AGV叉车成为一种实时感应、安全识别、多重避障、智能决策、自动执行等多功能的新型智能工业设备，质量也上升到新的台阶。
一台agv叉车由动力装置、轮胎地盘、电气系统、工作装置这四大主要部分组成，其中工作装置由门架、滑架、货叉、滚轮、链条、起升油缸和倾斜油缸等组成。
前轮驱动，后轮转向。
货叉可沿门架升降，也可随门架作前后倾斜。
前倾为便于取货物，后倾为防止货物滑落。
提到它的工作原理，就不得不提到其主要工作动力来源——发动机的工作原理。
发动机是叉车的动力装置，而动力装置是指将其它形式的能量转变为机械能的机器。
agv叉车的作用是将热能转换为机械能，发动机产生的动力由曲轴输出，并通过传动装置驱动叉车行驶或驱动液压泵工作，完成叉取、堆码货物等作业。
由于这种机器的燃料燃烧时在发动机内部进行，所以称为内燃机。
叉车上使用内燃机，大多数是往复塞式内燃机，即燃料燃烧产生的爆发压力通过活塞的往复运动，转变为驱动车辆的机械动力。
发动机由于燃料和点火方式的不同，可分为汽油发动机（简称汽油机）和柴油发动机（简称柴油机）两大类型。
汽油机一般是先使汽油和空气在化油器内混合成可燃混合气，再输入发动机气缸并加以压缩，然后用电火花使之点燃烧发热而做功。
所以这种汽油机称为化油器式汽油机。
有的汽油机是将汽油直接喷入气缸或进气管内，同空气混合成可燃混合气，再用电火花点燃，这称为汽油喷射式汽油机。
柴油机所使用的燃料是轻柴油，一般是通过喷油泵和喷油器将柴油直接喷入发动机气缸，与在气缸内经过压缩后的空气均匀混合，使之在高温下自燃。
这种发动机称为压燃式发动机。
安徽合力股份有限公司系安徽叉车集团有限责任公司核心控股子公司。
合力叉车主导产品是“合力、HELI”牌系列叉车，在线生产的1700多种型号、512类产品全部具有自主知识产权。
不远的将来，合力叉车将秉持“世界五强百年合力”的企业愿景，以“变革、创新、开放、合作”为动力，以“合理运营管理系统（HOS）”为支撑，加快“产品、市场、产业”三大结构调整，构筑“国内叉车、国际叉车、后市场、零部件、自动化物流设备”五大业务版块，致力于成为全球叉车专家及中国自动化物流设备供应商。
