AGV小车设计解析

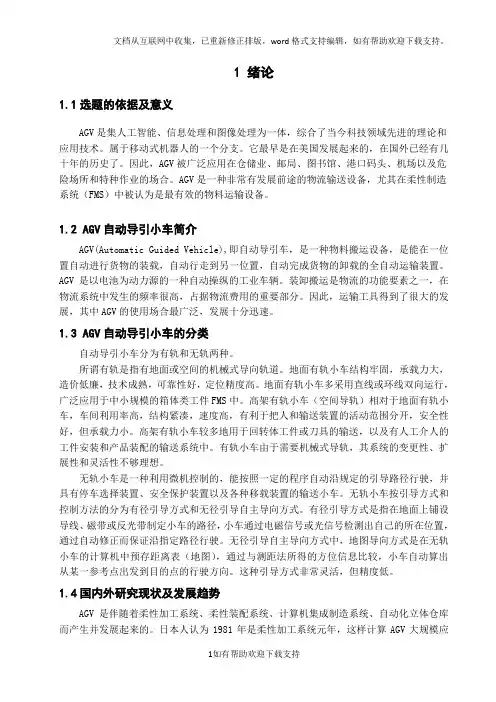

自动导引小车(AGV)的设计
1 绪论1.1选题的依据及意义AGV是集人工智能、信息处理和图像处理为一体，综合了当今科技领域先进的理论和应用技术。
属于移动式机器人的一个分支。
它最早是在美国发展起来的，在国外已经有几十年的历史了。
因此，AGV被广泛应用在仓储业、邮局、图书馆、港口码头、机场以及危险场所和特种作业的场合。
AGV是一种非常有发展前途的物流输送设备，尤其在柔性制造系统（FMS）中被认为是最有效的物料运输设备。
1.2 AGV自动导引小车简介AGV(Automatic Guided Vehicle),即自动导引车，是一种物料搬运设备，是能在一位置自动进行货物的装载，自动行走到另一位置，自动完成货物的卸载的全自动运输装置。
AGV是以电池为动力源的一种自动操纵的工业车辆。
装卸搬运是物流的功能要素之一，在物流系统中发生的频率很高，占据物流费用的重要部分。
因此，运输工具得到了很大的发展，其中AGV的使用场合最广泛，发展十分迅速。
1.3 AGV自动导引小车的分类自动导引小车分为有轨和无轨两种。
所谓有轨是指有地面或空间的机械式导向轨道。
地面有轨小车结构牢固，承载力大，造价低廉，技术成熟，可靠性好，定位精度高。
地面有轨小车多采用直线或环线双向运行，广泛应用于中小规模的箱体类工件FMS中。
高架有轨小车（空间导轨）相对于地面有轨小车，车间利用率高，结构紧凑，速度高，有利于把人和输送装置的活动范围分开，安全性好，但承载力小。
高架有轨小车较多地用于回转体工件或刀具的输送，以及有人工介人的工件安装和产品装配的输送系统中。
有轨小车由于需要机械式导轨，其系统的变更性、扩展性和灵活性不够理想。
无轨小车是一种利用微机控制的，能按照一定的程序自动沿规定的引导路径行驶，并具有停车选择装置、安全保护装置以及各种移载装置的输送小车。
无轨小车按引导方式和控制方法的分为有径引导方式和无径引导自主导向方式。
有径引导方式是指在地面上铺设导线、磁带或反光带制定小车的路径，小车通过电磁信号或光信号检测出自己的所在位置，通过自动修正而保证沿指定路径行驶。
AGV自动导引小车结构系统全设计
AGV自动导引小车结构系统全设计AGV自动导引小车是一种能够自主行驶的智能物流搬运设备，通常被应用于仓库、工厂、物流园区等场所，用于搬运货物、零部件或其他物件。
AGV车具有自主导航、避障、自动充电等功能，可以提高物流搬运效率，减少人力成本，提升物流运作的自动化水平。
1.底盘：底盘是AGV车的主体框架，负责支撑整车重量，保证车辆的稳定性和可靠性。
底盘结构通常采用焊接或铆接的方式，材料选择一般为钢材或铝材，具有较好的强度和刚性。
底盘上配备有驱动轮、导向轮和支撑轮，以保证车辆的正常行驶和导航。
2.传感器：传感器是AGV车上的“眼睛”，用于感知车辆周围的环境信息，包括障碍物、地标、光线等。
常用的传感器包括激光雷达、超声波传感器、红外传感器等，通过这些传感器采集到的信息，AGV车可以做出相应的决策，以避开障碍物，完成路径规划。
3.控制系统：控制系统是AGV车的核心部件，负责车辆的自主导航、路径规划、动作控制等功能。
控制系统通常由嵌入式控制器、电子控制器、通讯模块等组成，通过预先编程的算法和指令，实现车辆的智能控制。
控制系统还可与物流管理系统、仓储管理系统等进行无线通讯，实现对AGV车辆的远程监控和管理。
4.执行系统：执行系统是AGV车的执行部件，负责实现车辆的运动和操作。
执行系统包括电机、减速器、传动装置等，通过接收控制系统发出的指令，实现车辆的前进、后退、转向等动作。
执行系统通常采用电动驱动方式，具有较高的动力和灵活性，以满足多样化的物流搬运需求。
综上所述，AGV自动导引小车的结构系统设计是一个复杂而精密的工程，需要整合底盘、传感器、控制系统、执行系统等多个部件，确保车辆具有良好的稳定性、可靠性和智能性。
未来随着智能物流技术的不断发展和应用，AGV车将会越来越普及，成为物流搬运领域的重要工具。
agv小车毕业设计
agv小车毕业设计AGV小车毕业设计随着科技的不断发展，自动化技术在各个领域得到了广泛应用，其中AGV （Automated Guided Vehicle）小车作为一种自动导航的无人驾驶车辆，正逐渐成为工业生产和物流领域的重要工具。
作为我的毕业设计课题，我选择了AGV小车的设计与开发，旨在通过研究和实践，探索更高效、智能的AGV小车系统。
一、背景介绍AGV小车是一种能够自主导航、运输物品的无人驾驶车辆。
它可以在工厂、仓库、医院等场景中，自动完成物料搬运、运输和分拣等工作，大大提高了生产效率和物流运营的效益。
AGV小车通常采用激光导航、视觉导航或者磁导航等技术，能够准确地识别环境并规划最优路径，同时还具备避障、自动充电等功能。
二、设计目标在本次毕业设计中，我将以以下几个方面为设计目标：1. 提高导航精度：通过采用先进的定位和导航技术，使AGV小车能够更加准确地识别环境和规划路径，避免碰撞和误差。
2. 增强智能化能力：引入人工智能算法，使AGV小车能够根据实时环境变化做出智能决策，提高工作效率和适应性。
3. 优化搬运能力：设计合理的搬运结构和机械臂，使AGV小车能够自动完成物料的搬运、装卸和分拣等工作，提高生产线的自动化水平。
4. 实现远程监控：通过搭建远程监控系统，实时监控AGV小车的运行状态和工作情况，及时发现问题并进行故障排除。
三、设计方案1. 硬件设计：选用高性能的处理器、传感器和驱动器等硬件设备，保证AGV小车的稳定性和可靠性。
同时，设计合理的机械结构和电路布局，提高机动性和运载能力。
2. 软件设计：采用嵌入式系统和ROS（Robot Operating System）开发平台，编写适应AGV小车需求的软件程序。
通过算法优化和路径规划，实现自主导航和智能决策的功能。
3. 远程监控：利用云计算和物联网技术，搭建远程监控平台。
通过传感器数据的实时传输和远程控制指令的下发，实现对AGV小车的远程监控和管理。

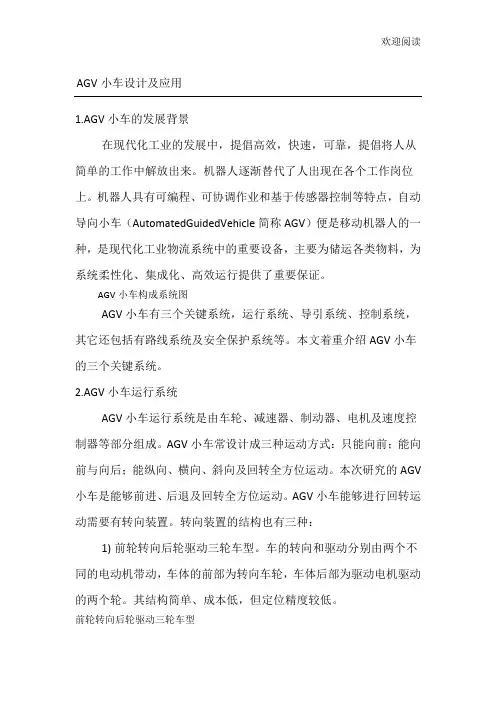

AGV小车设计方案及应用
欢迎阅读AGV小车设计及应用1.AGV小车的发展背景在现代化工业的发展中，提倡高效，快速，可靠，提倡将人从简单的工作中解放出来。
机器人逐渐替代了人出现在各个工作岗位动需要有转向装置。
转向装置的结构也有三种：1)前轮转向后轮驱动三轮车型。
车的转向和驱动分别由两个不同的电动机带动，车体的前部为转向车轮，车体后部为驱动电机驱动的两个轮。
其结构简单、成本低，但定位精度较低。
前轮转向后轮驱动三轮车型2)差速转向式四轮车型。
车体的中部有两个驱动轮，由两个电机分别驱动。
前后部各有一个转向轮(自由轮)。
通过控制中部两个轮的速度比可实现车体的转向，并实现前后双向行驶和转向。
这种方式结构简单，定位精度较高。
差速转向式四轮车型式：t RV V r l ∆-=∆θ③ AGV 小车在做圆弧运动时，在X 轴上的变化量是ΔX ，在Y 轴上的变化量是ΔY ，ΔX 、ΔY 与转弯半径d 的关系为：θ∆=∆sin d X ④)cos 1(θ∆-=∆d Y ⑤将①式代入④⑤式，可以得出ΔX 、ΔY 与左右轮运行速度的关系式：θ∆+=∆-sin 2rl r l V V V V R X ⑥ )cos 1(2θ∆-+=∆-rl r l V V V V R Y ⑦ 所以，通过改变V r 及V l 可以实现AGV 小车纠偏，转向等运动控息媒介物，AGV 通过检测出它的信息而得到导向的导引方式，如电磁导引、色带导引、磁带导引(又称磁性导引)等。
色带导引示意图上图为光学导引示意图，这种导引方式是在地面上连续敷设一条带颜色的带子，在车辆的底部中央安装光源以及在两边安装相同的色标传感器（如欧姆龙产品E3X-DA □AN-S ），它们同时检测色带反射回来的色度值，并将色度值转换成模拟量传送给AGV小车的中央控制系统--PLC。
当AGV小车运行在正确的运行轨道上时，两放大器反馈给PLC模拟量的值相同，当AGV小车偏离轨道时，两放大器反馈给PLC的值便有差别，PLC根据两模拟量的差值便能判断出AGV小车偏离运行轨道的程度及方向，并通过控制运动控制器使AGV小车往正确的轨道运行。
AGV自动导引小车结构系统全设计
AGV自动导引小车结构系统全设计引言AGV（Automated Guided Vehicle，即自动导引车）是指通过感应、识别或该车上安装的导航装置自动行驶的无人搬运车辆。
因其可靠、效率高等优点，被广泛应用于物流、制造、医药等领域。
本文旨在介绍AGV自动导引小车的结构设计方案。
AGV结构设计底盘AGV底盘是AGV的核心部位，主要包括车轮、电机、减速机、底盘板等组成。
底盘板是AGV底盘的承载物，一般使用铝合金材料制作，极为坚固。
车轮和电机组成了小车的驱动系统，根据小车的载重量和行驶路面情况来选型。
感应装置AGV的感应装置包括激光导航、地磁导航、视觉导航等系统。
比较常用的是激光导航。
AGV底盘上安装了激光传感器，利用激光雷达扫描环境，并通过预设的地图实现路径规划。
控制器AGV的控制器主要由单片机和驱动电路组成。
单片机采用高性能控制器，可对底盘、感应装置、电机等进行控制，实现车辆的自动化控制。
驱动电路负责将单片机的指令转换为电机控制信号，驱动车轮和减速机的正常运转。
能源装置AGV的能源装置包括电池、供电系统等组成。
电池可选择干电池或锂电池，也可以根据具体使用环境选择太阳能电池、燃料电池等其他新型电池。
附件装置附件装置包括保护装置、报警装置、码表、标志等。
保护装置主要是为了保护AGV在行驶过程中不受到损伤，报警装置主要是为了保证人员和设备的安全。
码表和标志用于标识AGV通过的位置和行驶方向。
，AGV自动导引小车的结构设计是非常重要的，它关乎到自动导引小车的运动性能、控制性能、载重能力等多个方面。
通过合理的层次结构，可以使AGV铰接点处变得更加稳定、方便，整机的使用寿命更加延长。
因此，在设计过程中，需要根据具体使用环境和需求，选用合适的材料和设备，以达到最优的效果。

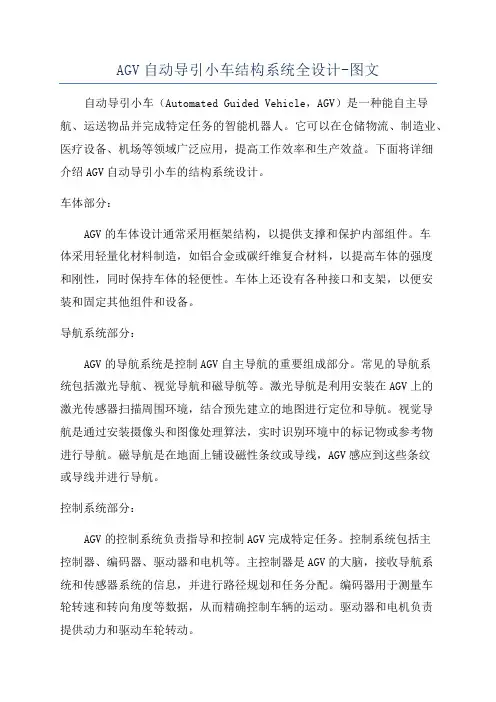

AGV自动导引小车结构系统全设计-图文
AGV自动导引小车结构系统全设计-图文自动导引小车（Automated Guided Vehicle，AGV）是一种能自主导航、运送物品并完成特定任务的智能机器人。
它可以在仓储物流、制造业、医疗设备、机场等领域广泛应用，提高工作效率和生产效益。
下面将详细介绍AGV自动导引小车的结构系统设计。
车体部分：AGV的车体设计通常采用框架结构，以提供支撑和保护内部组件。
车体采用轻量化材料制造，如铝合金或碳纤维复合材料，以提高车体的强度和刚性，同时保持车体的轻便性。
车体上还设有各种接口和支架，以便安装和固定其他组件和设备。
导航系统部分：AGV的导航系统是控制AGV自主导航的重要组成部分。
常见的导航系统包括激光导航、视觉导航和磁导航等。
激光导航是利用安装在AGV上的激光传感器扫描周围环境，结合预先建立的地图进行定位和导航。
视觉导航是通过安装摄像头和图像处理算法，实时识别环境中的标记物或参考物进行导航。
磁导航是在地面上铺设磁性条纹或导线，AGV感应到这些条纹或导线并进行导航。
控制系统部分：AGV的控制系统负责指导和控制AGV完成特定任务。
控制系统包括主控制器、编码器、驱动器和电机等。
主控制器是AGV的大脑，接收导航系统和传感器系统的信息，并进行路径规划和任务分配。
编码器用于测量车轮转速和转向角度等数据，从而精确控制车辆的运动。
驱动器和电机负责提供动力和驱动车轮转动。
能源系统部分：AGV的能源系统主要是供电系统。
通常采用电池作为能源，其容量根据车辆的负载和工作时间进行选择。
电池需要能够长时间供电，同时体积小、重量轻，以确保AGV的灵活性和运行时间。
传感器系统部分：AGV的传感器系统用于感知周围环境和识别物体等。
常见的传感器包括激光传感器、摄像头、超声波传感器和接近传感器等。
这些传感器可以提供准确的环境信息，帮助AGV进行导航、避障和物品识别等。
以上就是AGV自动导引小车结构系统的设计。
通过合理的设计和配置，AGV可以实现自主导航、物品运输和完成特定任务。
AGV自动导引小车结构系统全设计
AGV自动导引小车结构系统全设计AGV（Automatic Guided Vehicle）自动导引小车是一种能够自主行驶、无人操控的物流设备。
它可以通过激光导航、超声波导航、视觉导航等技术实现路径规划和避障，主要用于仓库、工厂等场所的物料搬运和运输。
下面将对AGV自动导引小车的结构系统进行详细设计。
1.机械结构系统：AGV的机械结构系统主要包括底盘、车体、传动系统和导航系统。
底盘是AGV的支撑结构，可以选择钢材或铝合金材料制作，具有足够的强度和刚性。
车体是AGV的外壳，一般采用塑料材料制作，具有一定的防护性能。
传动系统包括驱动电机、减速器和轮子，用于提供动力和驱动AGV行驶。
导航系统包括激光导航、超声波导航或视觉导航等技术，用于实现路径规划和避障。
2.电气控制系统：AGV的电气控制系统主要包括电源系统、控制系统和通信系统。
电源系统提供电能给AGV的驱动电机和其他电子设备，一般采用锂电池或铅酸电池，具有较长的续航能力。
控制系统包括主控单元、传感器和执行器，用于控制AGV的行驶、定位和操作。
通信系统用于与上位机或其他AGV进行通信，可以选择有线通信或无线通信方式。
3.路径规划和避障系统：AGV的路径规划和避障系统是实现自主行驶的关键。
路径规划算法可以根据仓库或工厂的布局和需求，确定最优的行驶路径，提高运输效率。
避障系统通过激光雷达、超声波传感器、摄像头等设备，实时检测周围环境，避免与障碍物发生碰撞。
4.软件系统：AGV的软件系统主要包括导航软件、控制软件和监控软件。
导航软件通过激光导航、超声波导航或视觉导航等技术，实现路径规划和避障。
控制软件负责控制AGV的行驶、定位和操作，根据传感器的数据进行决策。
监控软件用于实时监控AGV的运行状态和位置，提供远程控制和管理。
agv小车设计方案
agv小车设计方案AGV（Automated Guided Vehicle）是一种能够在无人监控下自主运行的自动导引小车，广泛应用于工业生产和物流领域。
为了提高AGV小车的运行效率和安全性，以下是一个基于激光导航技术的设计方案。
首先，AGV小车的底盘设计需要考虑其稳定性和可靠性。
底盘应采用强度高、重量轻的材料，如铝合金或碳纤维，以提高小车的载重能力和移动速度。
底盘上安装有4个独立驱动的轮子，其中两个是主动驱动轮，另外两个是被动的支持轮，可以实现小车在各种地形上的灵活移动。
其次，AGV小车需要配备精确的激光导航系统。
该系统由多个激光传感器组成，可以实时扫描周围环境并生成环境地图。
小车上安装有激光接收器，可以接收激光信号并根据地图进行定位和导航。
这种激光导航系统具有较高的精度和稳定性，可以确保小车在复杂环境下准确导航。
另外，AGV小车还应配备避障系统，确保其在运行过程中能够自主避开障碍物。
避障系统包括激光传感器、红外传感器和超声波传感器，可以实时检测与障碍物的距离，并根据预设的避障策略及时调整运动方向。
当小车检测到障碍物时，避障系统会发出警告信号并自动停止运动，以避免碰撞。
此外，AGV小车还需配备通信系统，以实现与其他设备的信息交互和协调。
通过与生产线管理系统或仓储管理系统的通信，小车可以接收任务指令，并实时更新任务状态。
同时，小车也可以将自己的位置信息和任务执行情况发送回管理系统，以实现对生产和物流过程的监控和调度。
最后，为了保障AGV小车的安全性，还需采取一系列安全措施。
首先，小车应配备紧急停车按钮和声光报警装置，以便在紧急情况下及时停止行动并发出警示。
其次，小车应具备断电保护功能，当电池电量较低时自动返回充电桩进行充电。
此外，小车还应设计有防滑装置和防撞装置，以确保在不良天气或突发情况下的安全运行。
总之，基于激光导航技术的AGV小车设计方案应包括底盘设计、激光导航系统、避障系统、通信系统和安全措施等方面的考虑。
