9种烟气除尘技术对比!包含工艺原理及优缺点
除尘工艺对比
目录一、重力除尘器 (2)二、旋风除尘器 (2)三、电除尘器 (2)四、布袋除尘器 (3)五、文丘里洗涤器 (3)除尘工艺对比一、重力除尘器重力除尘器是通过尘粒自身的重力作用使其从气流中分离的简单除尘装置。
优点是阻力小（50-130pa），动力费用低；结构简单，投资少；性能可靠，维修管理容易。
缺点是设备庞大，效率低。
适用净化密度和粒径大的粉尘，特别是磨损强的粉尘。
不适用于净化20um以下的粉尘。
一般作为多级除尘系统的第一级处理设备。
二、旋风除尘器利用旋转气流的离心力使尘粒从气流中分离的装置，结构简单、体积小、不需要特殊的附属设备，因而造价低，适应粉尘负荷变化性能好，无运动部件，运行管理简便。
通常用于分离粒径大于5-10um的尘粒。
普通的旋风除尘器效率一般在90%左右。
三、电除尘器电除尘器是利用静电力实现粒子（固体或液体粒子）与气流分离沉降得到一种除尘装置。
优点：压力损失小，仅100-200pa；除尘效率高，可达99.99%；能捕集1um以下的细微粉尘；处理气量大，可以用于高温（可高达500°C）、高压和高湿（相对湿度可达100%）的场合，能连续运行，并能完全实现自动化。
缺点是设备庞大，耗钢多，需高压变电和整流设备，故投资高；要求制造、安装和管理的技术水平高；除尘效率收粉尘比电阻影响较大，一般对比电阻小于104-105Ω*cm或大于1010-1011Ω*cm的粉尘需要采取其他措施；初始浓度大于30g/m³的含尘气体需要设置预处理装置。
四、布袋除尘器布袋除尘器是一种利用织物将粉尘从气流中过滤分离出来的设备。
袋式除尘器是一种高效除尘器，效率可达99%以上。
与电除尘器相比，附属设备少，投资省，技术要求相对低，而且能捕集比电阻高因而电除尘器难以回收的粉尘；与文丘里洗涤器相比，动力消耗少，无泥浆处理等问题。
性能稳定可靠，对负荷变化适应性好，运行管理简单，特别适宜捕集细微而干燥的粉尘，所收干尘便于处理和回收利用。
各种除尘器原理和优缺点
各种除尘器原理和优缺点除尘器是一种用于清除空气中污染物的设备。
根据工作原理和结构特点的不同，除尘器可以分为机械式除尘器、湿式除尘器、电除尘器和过滤式除尘器等多种类型。
下面将分别介绍各种除尘器的原理、优点和缺点。
1.机械式除尘器：机械式除尘器主要通过重力、离心力或筛孔等作用原理将颗粒物或固体颗粒分离。
优点：-原理简单，结构相对简单，易于运行和维护。
-适用于较大颗粒物质的过滤。
-处理能力较大，适用于高湿度或具有一定粘性的颗粒物。
缺点：-对于较小颗粒物或可吹散物质，效果不理想。
-不能有效净化高浓度粉尘气流。
-需要定期清理过滤介质，容易导致设备停机时间增加。
2.湿式除尘器：湿式除尘器主要通过将颗粒物质吸附于水膜或水滴表面，利用水的吸附性质将颗粒物质与气流分离。
优点：-除尘效率较高，可达到99%以上。
-能够有效处理高浓度和细小颗粒物质。
-适用于易燃、易爆、有毒气体的处理。
缺点：-能耗较高，需要消耗较多的水资源。
-除尘效果受水质和水压等因素的影响。
-需要经常维护和清洗。
3.电除尘器：电除尘器主要通过对颗粒物质施加电场、静电等作用，使颗粒物质带电并被集中在带电极板上。
优点：-除尘效率高，可达到99%以上。
-适用于处理小颗粒物质的气流。
-具有良好的可控性和自动化程度高。
缺点：-需要较高的电能消耗。
-容易受到湿度和粉尘浓度等因素的影响，效果不稳定。
-对易燃易爆颗粒物质处理效果较差。
4.过滤式除尘器：过滤式除尘器主要通过过滤介质，如滤袋、滤筒等，对颗粒物质进行截留和固定。
优点：-除尘效率较高，可达到99%以上。
-可以处理小颗粒物质和高浓度粉尘。
缺点：-费用较高，需要较多的设备和维护成本。
-对湿度和湿性颗粒物的处理效果较差。
-需要定期更换和清洗过滤介质。
总体而言，机械式除尘器适用于对较大颗粒物质的处理；湿式除尘器适用于对高浓度和细小颗粒物质的处理；电除尘器适用于对小颗粒物质的处理；过滤式除尘器适用于对高浓度和小颗粒物质的处理。

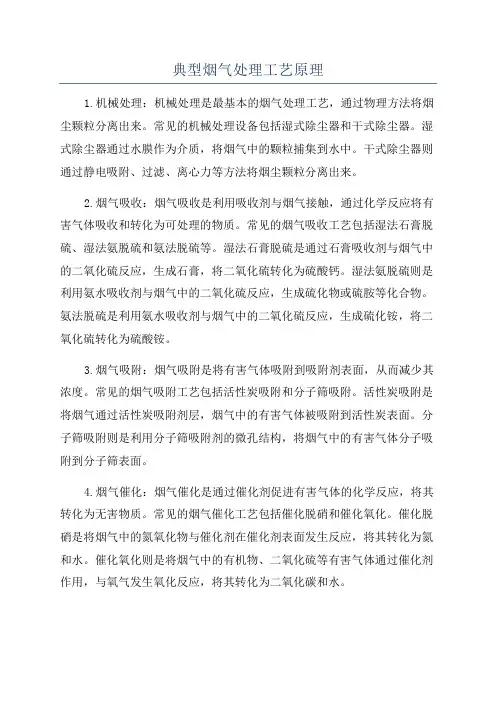

典型烟气处理工艺原理
典型烟气处理工艺原理1.机械处理：机械处理是最基本的烟气处理工艺，通过物理方法将烟尘颗粒分离出来。
常见的机械处理设备包括湿式除尘器和干式除尘器。
湿式除尘器通过水膜作为介质，将烟气中的颗粒捕集到水中。
干式除尘器则通过静电吸附、过滤、离心力等方法将烟尘颗粒分离出来。
2.烟气吸收：烟气吸收是利用吸收剂与烟气接触，通过化学反应将有害气体吸收和转化为可处理的物质。
常见的烟气吸收工艺包括湿法石膏脱硫、湿法氨脱硫和氨法脱硫等。
湿法石膏脱硫是通过石膏吸收剂与烟气中的二氧化硫反应，生成石膏，将二氧化硫转化为硫酸钙。
湿法氨脱硫则是利用氨水吸收剂与烟气中的二氧化硫反应，生成硫化物或硫胺等化合物。
氨法脱硫是利用氨水吸收剂与烟气中的二氧化硫反应，生成硫化铵，将二氧化硫转化为硫酸铵。
3.烟气吸附：烟气吸附是将有害气体吸附到吸附剂表面，从而减少其浓度。
常见的烟气吸附工艺包括活性炭吸附和分子筛吸附。
活性炭吸附是将烟气通过活性炭吸附剂层，烟气中的有害气体被吸附到活性炭表面。
分子筛吸附则是利用分子筛吸附剂的微孔结构，将烟气中的有害气体分子吸附到分子筛表面。
4.烟气催化：烟气催化是通过催化剂促进有害气体的化学反应，将其转化为无害物质。
常见的烟气催化工艺包括催化脱硝和催化氧化。
催化脱硝是将烟气中的氮氧化物与催化剂在催化剂表面发生反应，将其转化为氮和水。
催化氧化则是将烟气中的有机物、二氧化硫等有害气体通过催化剂作用，与氧气发生氧化反应，将其转化为二氧化碳和水。
5.烟气冷却：烟气冷却是通过降低烟气温度，使一些有害气体转化为固体或液体形式，从而减少其排放。
常见的烟气冷却方法包括直接冷却和冷凝冷却。
直接冷却是将烟气通过冷却器，通过传导、对流和辐射的方式将热量传递给冷却介质，使烟气温度降低。
冷凝冷却则是通过将烟气中的水蒸汽冷凝成液体，将有害气体转化为液体形式，从而减少其排放。
综上所述，典型的烟气处理工艺原理包括机械处理、烟气吸收、烟气吸附、烟气催化和烟气冷却等。
烟气除尘技术及应用
烟气除尘技术及应用
烟气除尘技术是用于去除工业烟气中悬浮颗粒物的一种技术。
它广泛应用于各种工业领域，包括电力、冶金、化工、水泥、石油化工、钢铁等。
以下是几种常见的烟气除尘技术及其应用：
1. 重力除尘器（重力沉降）：通过利用重力作用，使颗粒物在烟气中下沉，从而实现除尘的目的。
适用于较大颗粒物的除尘，如煤粉燃烧过程中的灰尘收集。
2. 布袋除尘器：利用滤料袋捕集和分离烟气中的颗粒物。
烟气通过滤袋时，颗粒物被滤袋截留，而洁净的烟气则通过。
适用于细小颗粒物的高效除尘，如锅炉烟气和水泥生产过程中的烟气处理。
3. 静电除尘器：利用静电原理将烟气中的颗粒物带电，然后通过电场的作用将其收集下来。
适用于高温、高湿度和含有大量细小颗粒物的烟气，如冶金炉、玻璃窑等。
4. 湿式除尘器（喷淋塔）：利用水或其他液体将烟气中的颗粒物吸附、冲洗或溶解，从而实现除尘效果。
适用于高浓度颗粒物和可溶性气体污染物的除尘，如酸雾、油雾等。
5. 活性炭吸附：使用活性炭材料吸附烟气中的有机气体、恶臭物质和一些有害物质。
适用于有机废气处理和恶臭气体去除，如印刷、油漆、垃圾焚烧等行业。
这些烟气除尘技术可以单独应用，也可以组合使用以提高除尘效率。
在具体的工业应用中，根据烟气特性、处理要求和经济考虑等因素，选择合适的除尘技术是
至关重要的。
工业烟气的除尘技术分析
工业烟气的除尘技术分析随着工业的发展，烟气排放已成为环境污染的主要来源之一。
工业烟气中的颗粒物、烟气、氮氧化物等有害物质直接影响了人们的生活和身体健康。
因此，对工业烟气的净化度越来越受到重视。
其中，除尘技术就是工业烟气污染治理的重要手段之一。
接下来本文将对工业烟气除尘技术做一分析。
一、电除尘技术电除尘技术是将高压电场作为处理工具，使烟气中的固体粒子在电力的作用下带电，进而被电场捕获到电极板上而实现除尘的目的。
相比于传统的机械除尘方法，电除尘无需额外的能源消耗，可以节省大量的运行成本。
而且，电除尘设备可以根据实际情况进行设计，可以适用于不同的粒径颗粒物，使其除尘效率高。
电除尘技术是当前最成熟的工业烟气除尘技术之一。
二、湿式电除尘技术湿式电除尘技术是将电除尘和湿式除尘相结合的一种新型工业烟气净化技术。
它通过将烟气喷淋到液体中，让烟气中的颗粒物与水雾进行反应，能够有效地去除颗粒物。
同时，湿式电除尘的烟气温度可以适应较高的工况环境。
湿式电除尘技术在处理高温、高湿、粘性等烟气方面也有着很好的应用前景。
三、过滤除尘技术过滤法是通过过滤极细的过滤介质来捕集烟气中的颗粒物。
大多采用纤维布袋、陶瓷滤板、聚脂膜、金属网等材料制成。
过滤除尘技术具有精度高、适应范围广、装置结构简单、运行费用低等优点，被广泛应用于轻重工业等领域。
过滤法的弊端是有需定期清洗滤料，滤料的污染物处理也是一项必须要定期进行的工作。
四、旋风除尘技术旋风除尘技术主要是运用慢速旋转风机带动烟气旋转，通过离心力将烟气中的一些颗粒物分离出来，从而实现除尘的目的。
旋风除尘技术操作简单，成本低，设计具有较大的灵活性，适用于颗粒物较大且含量较低的烟气净化处理。
但是在一些特殊行业领域，如煤矿、冶金、水泥等大气污染源排放口存在较大尘粒，旋风废气处理效果不明显，需要与其他方法相结合。
五、活性炭吸附技术活性炭吸附技术是利用活性炭的高度吸附能力来吸附并去除烟气中的污染物。
除尘工艺技术对比
除尘工艺技术对比在现代工业生产中，尘埃污染是一个普遍存在的问题。
为了保护环境和工人的健康，各种除尘工艺技术不断发展和应用。
本文将对常见的几种除尘工艺技术进行对比，包括重力除尘、湿式除尘和静电除尘。
1. 重力除尘是最常见的一种除尘工艺技术。
其原理是利用重力使颗粒物沉降，通过设置导流板或扩散器将气流引导到尘仓中，然后由重力作用使颗粒物沉积在尘仓底部。
重力除尘设备结构简单、成本低廉，易于操作和维护，适用于颗粒物较大、密度较大的场合。
然而，重力除尘的除尘效率较低，只适用于一些粗粒径颗粒物的去除，对于一些细颗粒物的除尘效果不理想。
2. 湿式除尘是一种通过液体喷淋来去除颗粒物的技术。
在湿式除尘设备中，废气与喷淋液接触，将颗粒物吸附到液滴表面，然后通过离心力或重力使颗粒物沉降。
湿式除尘的除尘效果较好，可以去除细颗粒物和可溶性气体，适用于高浓度、细颗粒物较多的场合。
但湿式除尘设备对水资源的消耗较大，处理后的废水也需要进行处理，同时湿式除尘容易发生堵塞和结垢问题。
3. 静电除尘是一种利用静电力将颗粒物从气流中除去的技术。
静电除尘设备由高压电源和收集电极构成，通过施加高电压使气体电离，产生静电场，吸附颗粒物。
静电除尘可以去除细颗粒物和颗粒物的静电吸附，除尘效果好，适用于各种气体的除尘。
然而，静电除尘设备对电能消耗较大，需要较高的运维成本，同时静电除尘设备对湿度、气体成分和温度等要求较高。
综上所述，不同的除尘工艺技术各有优缺点，适用于不同的场合和需求。
重力除尘设备适用于颗粒较大的场合，成本低廉，但除尘效率较低。
湿式除尘设备适用于高浓度、细颗粒物较多的情况，但对水资源消耗较大。
静电除尘设备可以去除细颗粒物和静电吸附，适用于各种气体，但运维成本较高。
在实际应用中，应根据具体情况选择合适的除尘工艺技术，综合考虑除尘效果、成本和对环境资源的影响，以实现最佳的除尘效果。
各种除尘器原理和优缺点
各种除尘器原理和优缺点除尘器是一种用于处理工业或生活中产生的空气或废气中的颗粒物或粉尘的设备。
不同的除尘器根据其工作原理和结构可分为多种类型。
下面将简要介绍几种常见的除尘器原理和其优缺点。
一、重力除尘器重力除尘器是一种利用重力作用原理去除颗粒物的设备。
其结构简单，是由一组漏斗或锥形器件组成。
空气或废气从上方进入漏斗或锥形器件，粉尘受到重力的作用向下沉积，清洁空气从口部排出。
优点：1、结构简单，成本低。
2、不需要任何配件或耗材。
3、无能源消耗。
4、可用于高温和腐蚀性气体的处理。
缺点：1、除尘效率低，只能去除较大颗粒物。
2、粉尘集中期间，需要经常清理。
3、对于高速气流效果不佳。
二、惯性除尘器惯性除尘器是一种利用惯性原理去除空气中的颗粒物的设备。
其结构简单，由一个长方形管道和内部竖向的分隔板组成。
空气从一端进入，通过分隔板的挡板作用，大颗粒物绕过障碍物，撞到管道的壁上沉积，而小颗粒物则随着气流继续通过管道出口排出。
优点：1、可以处理高速气流。
2、适用于大颗粒物的处理。
3、成本低。
三、过滤式除尘器过滤式除尘器是一种利用过滤原理去除颗粒物的设备，能够去除粒径在0.01~100微米的微粒。
其结构主要由过滤介质、过滤器框架和电动机驱动装置等组成。
空气从一端进入，通过过滤介质，颗粒物被截留在过滤介质上，而清洁空气则从过滤器的出口排放。
优点：1、效率高，可以去除微小颗粒物。
2、使用寿命长。
3、可以根据需要选择不同的过滤器介质。
4、可适用于多种气体。
缺点：1、需要定期更换和清洗过滤介质。
2、容易被粘附污染物，导致堵塞和阻力上升。
3、需要消耗电能。
四、电子过滤器电子过滤器是一种利用高压离子技术去除空气中的颗粒物的设备。
其结构主要由离子发生器、电极、收集板等组成。
空气经过离子发生器后，带有静电的离子与颗粒物搭配在一起，被吸附到带电的收集板上。
总的来说，除尘器在不同情况下选择合适的技术是非常重要的。
不同类型的除尘器各有优缺点，只有根据实际需求选择最适合的设备，才能达到最佳除尘效果。
10种烟气脱硫工艺比较表
尚处于试验当 中。
优点：工艺流程比石灰石-石膏 法简单，投资也较小。
缺点：脱硫率较低：约70-80%、
操作弹性较小、钙硫比高，运行 成本高、副产物无法利用且易发 生二次污染（亚硫酸钙分解）。
国内外均有少 数成功应用实 例（黄岛电厂）
5
炉内干法喷钙
直接向锅炉炉膛内喷入石灰石 粉，石灰石粉在高温下分解为氧 化钙，氧化钙与烟气中的SO2反 应生成亚硫酸钙。
粉，石灰石粉在高温下分解为氧 化钙，氧化钙与烟气中的SO2反 应生成亚硫酸钙。为了提高脱硫 率，在尾部喷入水雾，增加氧化 钙与烟气中的S02反应活性。
法简单，投资也较小。
缺点：脱硫率较低：约70%操 作弹性较小、钙硫比高，运行成 本高、副产物无法利用且易发生 二次污染（亚硫酸钙分解）。
数成功应用实 例（抚顺电厂）
3
海水脱硫法
利用海水洗涤烟气吸收烟气中 的SO2气体。
优点：脱硫率比较高：》90%工艺流程简单，投资省、占地面 积小、运行成本低；
缺点：受地域条件限制，只能用 于沿海地区。只适用于中、低硫 煤种、有二次污染。
国内外均有部 分成功应用实 例（深圳西部电 厂）
4
旋转喷雾干燥法
将生石灰制成石灰浆，将石灰浆 喷入烟气中，使氢氧化钙与烟气 中的SO2反应生成亚硫酸钙。
国内外均有少 数成功应用实 例（四川豆坝电 厂）
9
电子束法
将烟气冷却到60C左右，利用 电子束辐照；产生自由基，生成 硫酸和硝酸，再与加入的氨气反 应生成硫酸铵和硝酸铵。收集硫 酸铵和硝酸铵粉造粒制成复合 肥。
优点：脱硫率高：》90%同时 脱硫并脱硝，副产物是一种优良 的复合肥，无废物产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9种烟气除尘技术对比！包含工艺原理及优缺点
1、燃煤电厂湿式静电除尘技术
主要工艺原理：
烟气经脱硫二级塔脱硫后，在通过湿式电除尘其入口区分两路进入除尘器本体，在本体内，水平流动的烟气与电场顶部的喷淋水(循环喷淋)接触发生化学反应吸收SO3及SO2，同时发生物理反应，粉尘和雾滴发生凝并、荷电、长大、趋附于极板随极板上的水膜流入灰水斗内。
灰水斗内的灰水流入循环水箱，经加碱中和后由泵打入灰水分离器，干净水循环进入电场喷淋，少量污水排往前置的湿法脱硫工艺水箱，供湿法脱硫使用。
除尘脱硫(SO3、SO2)后的烟气经主烟道由烟囱排入大气。
优点：
1、不受比电阻影响
2、没有二次扬尘
3、极板上无粉尘堆积
4、无运动构件
5、脱除SO3酸雾，缓解烟道、烟囱腐蚀
6、有效捕集PM2.5
2、移动极板静电除尘技术
主要工艺原理：
变常规卧式静电除尘器(下简称ESP)的固定电极为移动电极(以下简称MEEP);变ESP振打清灰为旋转刷清灰，从工艺上改变ESP的捕集和清灰方式，以适应超细颗粒粉尘和高比电阻颗粒粉尘的收集，达到提高除尘效率的目的。
以ESP和MEEP的结合，以较高的性能价格比实现高除尘效率，保障烟尘排放浓度在30mg/Nm以下，满足中国环保新标准的要求。
3、高效低低温电除尘技术
主要工艺原理：
在除尘器的进口喇叭处和前置的垂直烟道处分别设置烟气余热利用节能装置，两段换热装置串联连接，采用汽机凝结水与热烟气通过烟气余热利用节能装置进行热交换，使除尘器的运行温度由原来的150℃下降到95℃左右。
垂直段换热装置将烟温从150℃降至115℃，水平段换热装置将烟温从115℃降至95℃。
烟温降低使得烟尘比电阻降低至109~1010Ω˙cm的电除尘器最佳工作范围;同时，烟气的体积流量也得以降低，相应地降低电场烟气通道内的烟气流速。
这些因素均可提高电除尘效率，使得电除尘出口粉尘排放浓度达到国家环保排放要求。
此外，同步对电场气流分布进行CFD分析与改进，改善各室流量分配及气流均布。
将换热与电除尘器进口喇叭紧密结合，利用换热器替代原电除尘器第一层气流分布板，重新布置气流分布，形成换热、除尘一体式布置的系统解决方案，实现综合阻力最低。
该技术成熟、稳定，节能降耗的同时又能减排，非常适用于燃煤电站锅炉烟气治理。
4、高效低低温电除尘技术
主要工艺原理：
通过调整供电方式与电气参数，以克服反电晕危害，并达到有效提高除尘效率和节能效果的目的，如采用高频电源、三相电源、脉冲电源等供电方式。
以高频电源为例，用高频电源代替原有工频电源对电除尘器进行供电，具备纯直流供电时输出纹波小，间歇供电时间歇比任意可调的特点，能给电除尘器提供从纯直流到脉动幅度很大的各种电压波形;针对各种特定的工况，可以提供最合适的电压波形，通常能有效降低排放30%以上，且比工频电源节能20%以上，与电除尘节能优化控制系统配合，可实现电除尘系统节能50%以上。
5、电袋复合除尘技术
主要工艺原理：
采用“前级电除尘器+后级袋式除尘器”的配置型式，首先由前电场捕集80%左右的粗粉尘，其余粉尘则由堆积在滤袋上的荷电粉饼层捕获。
电袋复合除尘器的气流分布设计是决定设备性能的关键技术，菲达独特的二次导流技术保证了各滤室气流分布的均匀性，也减少了粉尘的“二次吸附”，良好的气流分布不仅可以降低除尘器的运行阻力，还可以延长滤袋的寿命，保证除尘器的高效率，实现电除尘和袋除尘的有机集成;出色的均流清灰喷吹技术，具有“软着陆”功能的活塞式脉冲阀形成了可靠的清灰系统;国际上最先进的滤料动态过滤性能测试设备，严格的试验程序科为用户优选性能优异的滤料;还有采用专利技术的笼骨、零泄漏的旁通阀以及完善的控制系统。
6、高效袋式除尘关键技术及设备
一种干式滤尘技术，它适用于捕集细小、干燥、非纤维性粉尘。
其工作原理是利用滤袋对含尘气体进行过滤，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。
主要工艺原理：
改进后的袋式除尘器，设置气流分布板、导流板和导流通道，含尘气体水平进入袋式除尘器，经进口喇叭、气流分布板、导流板和导流通道进入中集箱，经滤袋过滤以后，再水平排出，从而表现出结构简单，流程短、流动顺畅、流动阻力低的特点，以达到降低能耗，提高除尘效率，防止冲刷损坏滤袋的目的。
7、大型燃煤锅炉PM2.5预荷电增效捕集装置
主要工艺原理：
含尘气体进入除尘器前，先利用正、负高压对其进行分列荷电处理，使相邻两列的烟气粉尘带上正、负不同极性的电荷，然后，通过扰流装置的扰流作用，使带异性电荷的不同粒径粉尘产生速度或方向差异，增加粒子碰撞机会，从而有效聚合，形成大颗粒后被电除尘器有效收集。
8、溴化钙添加与FGD协同脱汞技术
主要工艺原理：
湿法脱硫装置(WFGD)可以达到一定的除汞目的，烟气通过WFGD后，总汞的脱除率在10%～80%范围内，Hg2+的去除率可以达到80%～95%，不溶性的气态单质Hg0去除率几乎为0，气态单质Hg0的去除始终是烟气中汞污染控制的难点。
湿法脱硫装置对氧化态汞的处理效果虽然较好，但对单质汞的处理不理想，如果利用氧化剂使烟气中的Hg0转化为Hg2+，WFGD的除汞效率就会大大提高。
实际燃煤烟气中汞主要以Hg0存在，研究如何提高烟气中的Hg0转化为Hg2+的转化率，是目前利用WFGD脱汞的重点。
利用强氧化性且具有相对较高蒸气压的添加剂加入到烟气中，使得几乎所有的单质汞都与之发生反应，形成易溶于水的二价汞化合物，提高了烟气中Hg2+比例，脱硫设施的除汞率明显地提高。
9、燃煤电站锅炉乙醇胺法CO2捕集技术
主要工艺原理：
工艺流程主要由三部分组成：以吸收塔为中心，辅以喷水冷却及增压设备;以再生塔和再沸器为中心，辅以酸气冷凝器以及分离器和回流系统;介于以上两者之间的部分，主要有富酸气吸收液、再生吸收液换热及过滤系统。
从炉后经除尘、脱硫后引来的烟气温度约为50℃，经设置在CO2捕集装置吸收塔前的旋流分离装置将烟气中的石膏液滴脱除并降尘，然后进入烟气冷却器中与循环冷却水换热，使其温度降到~40℃，达到MEA理想吸收温度，通过气水分离器除去游离水后经增压风机加压后直接进入捕集装置吸收塔进行CO2吸收。
设置烟气预处理系统，脱除烟气脱硫后携带的粉尘、水等杂质对系统的长期稳定运行有利，同时使用抗氧化剂和缓蚀剂，吸收剂消耗低，设备腐蚀小。
增压风机用来克服气体通过捕集装置吸收塔时所产生的阻力。
在捕集装置吸收塔中，烟气自下向上流动，与从上部入塔吸收液形成逆流接触，使CO2得到脱除，净化后烟气从塔顶排出。
由于MEA具有较高的蒸汽压，为减少MEA蒸汽随烟气带出而造成吸收液损失，通常将吸收塔分成两段，下段进行酸气吸收，上段通过水洗，降低烟气中的MEA蒸汽含量。
洗涤水循环利用，为防止洗涤水中MEA富集，需要将一部分洗涤水并入富液中送去再生塔再生，损失的洗涤水通过补给水系统来保持。
吸收了CO2的富液通过富液泵加压送至再生塔，为减少富液再生时蒸汽的消耗量，利用再生塔出来的吸收溶液的余热对富液进行加热。
富液从再生塔的上部入塔，自上向下流动，与从塔的下部上升的热蒸汽接触，升温分离出CO2。
富液达到再生塔下部时所吸收的CO2已解析出绝大部分，此时可称为半贫液。
半贫液进入再沸器内进一步解析，残余的CO2分离出来，富液变成贫液。
出再沸器的贫液回流至再生塔底部缓冲后从底部流出，经贫富液换热回收装置，通过贫液泵加压进入贫液冷却器，在冷却器中冷却至适当温度进入吸收塔，从而完成溶液的循环。
从再生塔塔顶出来的CO2蒸汽混合物经再生冷却器冷却，使其中的水蒸汽大部分冷凝下来，此冷凝水进入分离器、地下槽、并送入再生塔。
为维持吸收液的清洁，在贫液冷却器后设立旁路过滤器，脱除吸收液中的铁锈等固体杂质，分离的CO2气体进入后续的精制装置。
