用椭偏仪测薄膜厚度与折射率
椭圆偏振仪测量薄膜厚度和折射率
5
实验原理
一束自然光经偏振器变成偏振光,再经过1/4波 片使它变成椭圆偏振光入射在待测膜上;
反种变化,便可推算出待测膜面的膜 厚度和折射率.
A
6
多光反射示意图
p s d
A
n1 n2 n3
7
理论推导
总反射系数
Rp Erp/Eip
Rs Ers/Eis
引入两个物理量
反射光为线性偏振光 rprs0()
A
10
简化目的
ta n Erp/Ers 恰好是反射光p和s的幅值比,通过 检偏器角度A可求;
(ipis)0() 为光经过膜位相的改变,可通 过起偏器的角度P求得
A
11
简化条件的实现
起偏器加上1/4波片即可得到等幅椭圆偏振光; 调节起偏器的角度就可以使入射光的位相差连
续可调.
A
12
仪器校准
•自准法调光路水平和共轴 •利用布儒斯特角调节检偏器 •利用检偏器和起偏器的关系调节起偏器 •确定1/4波片
A
13
实验操作
将1/4波片快轴转到+450位置 仔细调节检偏器A和起偏器P，使目镜内的亮点最暗，
即检流计值最小。计下A、P的刻度值，测得两组消 光位置数值 将1/4波片快轴转到-450位置 重复2的工作。
其中：A分别取大于900和小于900 两种情况。
A
14
测试结果点
A
15
A
16
A
17
A
18
A
19
A
20
A
21
A
22
A
23
A
24
A
25
A
26
A
椭偏仪的测折射率和薄膜厚度
椭偏仪测折射率和薄膜厚度实验简介椭圆偏振光在样品表面反射后，偏振状态会发生变化，利用这一特性可以测量固体上介质薄膜的厚度和折射率。
它具有测量范围宽（厚度可从10^-10~10^-6m量级）、精度高（可达百分之几单原子层）、非破坏性、应用范围广（金属、半导体、绝缘体、超导体等固体薄膜）等特点。
目前商品化的全自动椭圆偏振光谱仪，利用动态光度法跟踪入射光波长和入射角改变时反射角和偏振状态的变化，实现全自动控制以及椭偏参数的自动测定、光学常数的自动计算等，但实验装置复杂，价格昂贵。
本实验采用简易的椭圆偏振仪，利用传统的消光法测量椭偏参数，使学生掌握椭偏光法的基本原理，仪器的使用，并且实际测量玻璃衬底上的薄膜的厚度和折射率。
在现代科学技术中，薄膜有着广泛的应用。
因此测量薄膜的技术也有了很大的发展，椭偏法就是70年代以来随着电子计算机的广泛应用而发展起来的目前已有的测量薄膜的最精确的方法之一。
椭偏法测量具有如下特点：1.能测量很薄的膜（1nm），且精度很高，比干涉法高1-2个数量级。
2.是一种无损测量，不必特别制备样品，也不损坏样品，比其它精密方法：如称重法、定量化学分析法简便。
3.可同时测量膜的厚度、折射率以及吸收系数。
因此可以作为分析工具使用。
4.对一些表面结构、表面过程和表面反应相当敏感。
是研究表面物理的一种方法。
实验仪器椭偏仪测折射率和薄膜厚度实验装置包括：激光器（氦氖或半导体）、分光计、光栏、望远镜、黑色反光镜、薄膜样品、起偏器、检偏器、1/4波片。
实验内容1.熟悉并掌握椭偏仪的调整椭偏仪实物图椭偏仪结构示意图椭偏仪的实物如上图所示。
了解图中各部件的作用，并学会正确调整。
2.调整光路，并使入射到样品的光为等幅椭圆偏振光(1)安装半导体激光器并调整分光计，使半导体激光器光束、平行光轴的中心轴、望远镜筒的中心轴同轴。
(2)标定检偏器透光轴的零刻度，并使检偏器的透光轴零刻度垂直于分光计主轴。
将检偏器(检偏器的透光为0°方向)套在望远镜筒上，90°读数朝上，将黑色反光镜至于载物台中央，使激光束按布儒斯特角(约57°)入射到黑色反光镜表面。
椭偏仪测量薄膜厚度和折射率实验报告
椭偏仪测量薄膜厚度与折射率实验报告组别：6９组院系:０６11 姓名:林盛学号：PB06２104４5实验题目：椭偏仪测量薄膜厚度与折射率实验目得：了解椭偏仪测量薄膜参数得原理，初步掌握反射型椭偏仪得使用方法。
实验原理:椭圆偏振光经薄膜系统反射后,偏振状态得变化量与薄膜得厚度与折射率有关,因此只要测量出偏振状态得变化量,就能利用计算机程序多次逼近定出膜厚与折射率。
参数描述椭圆偏振光得P波与S波间得相位差经薄膜系统关系后发生得变化，描述椭圆偏振光相对振幅得衰减。
有超越方程:ﻩ为简化方程，将线偏光通过方位角得波片后，就以等幅椭圆偏振光出射，；改变起偏器方位角就能使反射光以线偏振光出射，,公式化简为:这时需测四个量，即分别测入射光中得两分量振幅比与相位差及反射光中得两分量振幅比与相位差，如设法使入射光为等幅椭偏光,，则;对于相位角，有:因为入射光连续可调,调整仪器,使反射光成为线偏光，即=0或()，则或，可见只与反射光得p波与s波得相位差有关,可从起偏器得方位角算出、对于特定得膜，就是定值,只要改变入射光两分量得相位差,肯定会找到特定值使反射光成线偏光, =０或（）.实验仪器:椭偏仪平台及配件、He-Nｅ激光器及电源、起偏器、检偏器、四分之一波片、待测样品、黑色反光镜等。
实验内容：1.按调分光计得方法调整好主机.2.水平度盘得调整。
3.光路调整。
4.检偏器读数头位置得调整与固定.5.起偏器读数头位置得调整与固定。
6.波片零位得调整。
7.将样品放在载物台中央,旋转载物台使达到预定得入射角７0即望远镜转过40，并使反射光在白屏上形成一亮点。
8.为了尽量减小系统误差，采用四点测量.9.将相关数据输入“椭偏仪数据处理程序”，经过范围确定后,可以利用逐次逼近法，求出与之对应得d与n ；由于仪器本身得精度得限制,可将d得误差控制在１埃左右，ｎ得误差控制在0、01左右.实验数据:将表格中数据输入“椭偏仪数据处理程序",利用逐次逼近法,求出与之对应得厚度d与折射率ｎ分别为:误差分析:实验测得得折射率比理论值偏大,厚度比理论值偏小，其可能原因有：1.待测介质薄膜表面有手印等杂质，影响了其折射率。
实验15椭圆偏振仪测量薄膜厚度和折射率
实验15 椭圆偏振仪测量薄膜厚度和折射率在近代科学技术的许多部门中对各种薄膜的研究和应用日益广泛．因此，更加精确和迅速地测定一给定薄膜的光学参数已变得更加迫切和重要．在实际工作中虽然可以利用各种传统的方法测定光学参数（如布儒斯特角法测介质膜的折射率、干涉法测膜厚等），但椭圆偏振法（简称椭偏法）具有独特的优点，是一种较灵敏（可探测生长中的薄膜小于0.1nm的厚度变化）、精度较高（比一般的干涉法高一至二个数量级）、并且是非破坏性测量．是一种先进的测量薄膜纳米级厚度的方法．它能同时测定膜的厚度和折射率（以及吸收系数）．因而，目前椭圆偏振法测量已在光学、半导体、生物、医学等诸方面得到较为广泛的应用．这个方法的原理几十年前就已被提出，但由于计算过程太复杂，一般很难直接从测量值求得方程的解析解．直到广泛应用计算机以后，才使该方法具有了新的活力．目前，该方法的应用仍处在不断的发展中．实验目的(1)(1)了解椭圆偏振法测量薄膜参数的基本原理；(2)(2)初步掌握椭圆偏振仪的使用方法，并对薄膜厚度和折射率进行测量．实验原理椭偏法测量的基本思路是，起偏器产生的线偏振光经取向一定的１/４波片后成为特殊的椭圆偏振光，把它投射到待测样品表面时，只要起偏器取适当的透光方向，被待测样品表面反射出来的将是线偏振光．根据偏振光在反射前后的偏振状态变化，包括振幅和相位的变化，便可以确定样品表面的许多光学特性．1 椭偏方程与薄膜折射率和厚度的测量图15.1图15.1所示为一光学均匀和各向同性的单层介质膜．它有两个平行的界面，通常，上部是折射率为n1的空气(或真空)．中间是一层厚度为d折射率为n2的介质薄膜，下层是折射率为n3的衬底，介质薄膜均匀地附在衬底上，当一束光射到膜面上时，在界面1和界面2上形成多次反射和折射，并且各反射光和折射光分别产生多光束干涉．其干涉结果反映了膜的光学特性．设φ1表示光的入射角，φ2和φ3分别为在界面1和2上的折射角．根据折射定律有n1sinφ1=n2sinφ2＝n3sinφ3（15.1）光波的电矢量可以分解成在入射面内振动的P分量和垂直于入射面振动的s分量．若用E ip和E is分别代表入射光的p和s分量，用E rp及E rs分别代表各束反射光K0，K1，K2，…中电矢量的p分量之和及s分量之和，则膜对两个分量的总反射系数R p和R s定义为R P＝E rp/E ip , R s=E rs/E is（15.2）经计算可得式中，r1p或r1s和r2p或r2s分别为p或s分量在界面1和界面2上一次反射的反射系数．2δ为任意相邻两束反射光之间的位相差．根据电磁场的麦克斯韦方程和边界条件，可以证明r1p=tan(φ1-φ2)/ tan(φ1+φ2), r1s=-sin (φ1-φ2)/ sin(φ1+φ2)；r2p=tan(φ2-φ3)/tan(φ2+φ3), r2s =-sin (φ2-φ3)/sin(φ2+φ3)． (15.4)式（15.4）即著名的菲涅尔（Fresnel）反射系数公式．由相邻两反射光束间的程差，不难算出． (15.5)式中，λ为真空中的波长，d和n2为介质膜的厚度和折射率．在椭圆偏振法测量中，为了简便，通常引入另外两个物理量ψ和Δ来描述反射光偏振态的变化．它们与总反射系数的关系定义为上式简称为椭偏方程，其中的ψ和Δ称为椭偏参数（由于具有角度量纲也称椭偏角）．由式(15.1),式( 15.4),式( 15.5)和上式可以看出，参数ψ和Δ是n1，n2，n3，λ和d的函数．其中n1，n2，λ和φ1可以是已知量，如果能从实验中测出ψ和Δ的值，原则上就可以算出薄膜的折射率n2和厚度d．这就是椭圆偏振法测量的基本原理．实际上，究竟ψ和Δ的具体物理意义是什么，如何测出它们，以及测出后又如何得到n2和d，均须作进一步的讨论．2 ψ和Δ的物理意义用复数形式表示入射光和反射光的p和s分量E ip=|E ip|exp(iθip)，E is=|E is|exp(iθis)；E rp=|E rp|exp(iθrp) ，E rs=|E rs|exp(iθrs)．（15.6）式中各绝对值为相应电矢量的振幅，各θ值为相应界面处的位相．由式（15.6）,式（15.2）和式（15.7）式可以得到．（1 5.7）比较等式两端即可得tanψ=|E rp||E is|╱|E rs||E ip| （15.8）Δ=(θrp–θrs)- (θip–θis) （15.9）式（15.8）表明，参量ψ与反射前后p和s分量的振幅比有关．而（15.9）式表明，参量Δ与反射前后p和s分量的位相差有关．可见，ψ和Δ直接反映了光在反射前后偏振态的变化．一般规定，ψ和Δ的变化范围分别为0≤ψ<π /2和0≤Δ<2π．当入射光为椭圆偏振光时，反射后一般为偏振态（指椭圆的形状和方位）发生了变化的椭圆偏振光(除开ψ<π／4且Δ=0的情况)．为了能直接测得ψ和Δ，须将实验条件作某些限制以使问题简化．也就是要求入射光和反射光满足以下两个条件：（1）要求入射在膜面上的光为等幅椭圆偏振光（即P和S 二分量的振幅相等）．这时，|E ip|/|E is|=1,式（15.9）则简化为tanψ=|E rp|/|E rs| ．（15.10）（2）要求反射光为一线偏振光．也就是要求θrp–θrs=0（或π），式（15.９）则简化为（15.15）满足后一条件并不困难．因为对某图 15.2一特定的膜，总反射系数比R p/R s是一定值．式（15.6）决定了⊿也是某一定值．根据（15.9）式可知，只要改变入射光二分量的位相差（θip–θis），直到其大小为一适当值（具体方法见后面的叙述），就可以使（θip–θis）=0（或π），从而使反射光变成一线偏振光．利用一检偏器可以检验此条件是否已满足．以上两条件都得到满足时，式（15.10）表明，tan ψ恰好是反射光的p和s分量的幅值比，ψ是反射光线偏振方向与s方向间的夹角，如图15.2所示．式（15.15）则表明，Δ恰好是在膜面上的入射光中s和s分量间的位相差．3 ψ和Δ的测量实现椭圆偏振法测量的仪器称为椭圆偏振仪（简称椭偏仪）．它的光路原理如图15.3所示．氦氖激光管发出的波长为 632. 8 nm的自然光，先后通过起偏器Q，1/4波片C入射在待测薄膜F上，反射光通过检偏器R射入光电接收器T．如前所述，p和s分别代表平行和垂直于入射面的二个方向．快轴方向f，对于负是指平行于光轴的方向，对于正晶体是图15.3 从Q，C和R用虚线引下的三个插图都是迎光线看去的指垂直于光轴的方向．t代表Q的偏振方向，f代表C的快轴方向，t r 代表R的偏振方向．慢轴方向l，对于负晶体是指垂直于光轴方向，对于正晶体是指平等于光轴方向．无论起偏器的方位如何，经过它获得的线偏振光再经过1/4波片后一般成为椭圆偏振光．为了在膜面上获得p和s二分量等幅的椭圆偏振光，只须转动1/4波片，使其快轴方向f与s方向的夹角α=土π/4即可（参看后面）．为了进一步使反射光变成为一线偏振光E，可转动起偏器，使它的偏振方向t与s方向间的夹角P1为某些特定值．这时，如果转动检偏器R使它的偏振方向t r与E r垂直，则仪器处于消光状态，光电接收器T接收到的光强最小，检流计的示值也最小．本实验中所使用的椭偏仪，可以直接测出消光状态下的起偏角P1和检偏方位角ψ．从式（15.15）可见，要求出Δ，还必须求出P1与（θip–θis）的关系．下面就上述的等幅椭圆偏振光的获得及P1与Δ的关系作进一步的说明．如图15.4所示，设已将1/4波片置于其快轴方向f与s方向间夹角为π/4的方位．E0为通过起偏器后的电矢量，P1 为E0与s方向间的夹角（以下简称起偏角）．令γ表示椭圆的开口角（即两对角线间的夹角）．由晶体光学可知，通过1/4波片后，E0沿快轴的分量E f与沿慢轴的分量E l比较，位相上超前π/2．用数学式可以表达成．（15.12）．（15.13）从它们在p和s两个方向的投影可得到p和s的电矢量分别为：图15.4．（15.14）．（15.15）由式（15.14）和式（15.15）看出，当1/4波片放置在+π/4角位置时，的确在p和s二方向上得到了幅值均为E0/2的椭圆偏振入射光．p和s的位相差为θip–θis =π/2-2P1．（15.16）另一方面，从图15.4上的几何关系可以得出，开口角γ与起偏角P1的关系为γ/2=π/4-P1γ=π/2-2P1 （15.17）则（15.16）式变为θip–θis=γ（15.18）由式（15.15）可得Δ=—(θip -θis)= -γ（15.19）至于检偏方位角ψ，可以在消光状态下直接读出．在测量中，为了提高测量的准确性，常常不是只测一次消光状态所对应的P1和ψ1值，而是将四种（或二种）消光位置所对应的四组（P1,ψ1）),（P2,ψ2）,（P3,ψ3）和（P4,ψ4）值测出，经处理后再算出Δ和ψ值．其中,(P1,ψ1)和（P2,ψ2）所对应的是1/4波片快轴相对于S方向置+π/4时的两个消光位置(反射后P和S光的位相差为0或为π时均能合成线偏振光)．而(P3,ψ3)和(P4,ψ4)对应的是1/4波片快轴相对于s方向置-π/4的两个消光位置．另外，还可以证明下列关系成立：|p1-p2|＝90˚,ψ2＝-ψ1．|p3-p4|＝90˚，ψ4＝－ψ3.求Δ和ψ的方法如下所述．(1) 计算Δ值．将P1，P2,P3和P4中大于π/２的减去π/２，不大于π/２的保持原值，并分别记为< P1>,< P2>，< P3>和< P4>，然后分别求平均．计算中，令和， (15.20)而椭圆开口角γ与和的关系为． (15.21) 由式(15.22)算得ψ后，再按表15.1求得⊿值．利用类似于图15.4的作图方法，分别画出起偏角P1在表15.1所指范围内的椭圆偏振光图，由图上的几何关系求出与公式（15.18）类似的γ与P1的关系式，再利用式（15.20）就可以得出表15.1中全部Δ与γ的对应关系．1(2)(2)计算ψ值：应按公式（15.22）进行计算． (15.22) ４折射率n2和膜厚d的计算尽管在原则上由ψ和Δ能算出n2和d，但实际上要直接解出（n2,d）和（Δ,ψ）的函数关系式是很困难的．一般在n1和n2均为实数（即为透明介质的），并且已知衬底折射率n3（可以为复数）的情况下，将（n2,d）和（Δ,ψ）的关系制成数值表或列线图而求得n2和d值．编制数值表的工作通常由计算机来完成．制作的方法是，先测量（或已知）衬底的折射率n2，取定一个入射角φ1,设一个n2的初始值，令δ从0变到180°（变化步长可取π/180，π/90，…等），利用式（15.4），式（15.5）和式（15.6），便可分别算出d，Δ和ψ值．然后将n2增加一个小量进行类似计算．如此继续下去便可得到（n2,d）～（Δ,ψ）的数值表．为了使用方便，常将数值表绘制成列线图．用这种查表（或查图）求n2和d的方法，虽然比较简单方便，但误差较大，故目前日益广泛地采用计算机直接处理数据．另外，求厚度d时还需要说明一点：当n1和n2为实数时，式（15.4）中的φ2为实数，两相邻反射光线间的位相差“亦为实数，其周期为2π．2δ可能随着d的变化而处于不同的周期中．若令2δ=2π时对应的膜层厚度为第一个周期厚度d0，由（15.4）式可以得到由数值表，列线图或计算机算出的d值均是第一周期内的数值．若膜厚大于d0，可用其它方法(如干涉法)确定所在的周期数j，则总膜厚是D = (j -1) d0+d．５金属复折射率的测量以上讨论的主要是透明介质膜光学参数的测量，膜对光的吸收可以忽略不计，因而折射率为实数．金属是导电媒质，电磁波在导电媒质中传播要衰减．故各种导电媒质中都存在不同程度的吸收．理论表明，金属的介电常数是复数，其折射率也是复数．现表示为=n2 -iκ式中的实部n2并不相当于透明介质的折射率．换句话说，n2的物理意义不对应于光在真空中速度与介质中速度的比值，所以也不能从它导出折射定律．式中κ称为吸收系数．这里有必要说明的是，当为复数时，一般φ1和φ2也为复数．折射定律在形式上仍然成立，前述的菲涅尔反射系数公式和椭偏方程也成立．这时仍然可以通过椭偏法求得参量d,n2和k，但计算过程却要繁复得多．本实验仅测厚金属铝的复折射率．为使计算简化，将式（15.25）改写成以下形式=n2-i nκ由于待测厚金属铝的厚度d与光的穿透深度相比大得多，在膜层第二个界面上的反射光可以忽略不计，因而可以直接引用单界面反射的菲涅尔反射系数公式（15.4）．经推算后得公式中的n1，φ1和κ的意义均与透明介质情况下相同．实验内容关于椭偏仪的具体结构和使用方法，请参看仪器说明书．实验时为了减小测量误差，不但应将样品台调水平，还应尽量保证入射角φ1放置的准确性，保证消光状态的灵敏判别．另外，以下的测量均是在波长为632.8nm时的参数．而且，所有测量均是光从空气介质入射到膜面．1 测厚铝膜的复折射率取入射角φ1=π/3．按已述方法测得Δ和ψ．由式(15.26)和式(15.27)式算出n和κ值，并写出折射率的实部和虚部． 2 测硅衬底上二氧化硅膜的折射率和厚度已知衬底硅的复折射率为n3=3.85－i0.02,取入射角φ1=7π／18．二氧化硅膜只有实部．膜厚在第一周期内．测出Δ和ψ后，利用列线图（或数值表）和计算机求出n2和d，将两种方法的结果进行对比．并计算膜的一个周期厚度值d0．3 测量κ0玻璃衬底上氟化镁（MgF2）膜层的折射率和厚度 (1) 测κ0玻璃的折射率首先测出无膜时K0玻璃的Δ和ψ值，然后代入n3=n3（Δ,ψ,φ1）的关系式中算出n3值，测量时入射角φ1取7π/18．关于n3与三个参量的关系式，根据式（15.1），式（15.4），式（15.5）和式（15.6），并令膜厚d＝0，便可以算出n3的实部n0的平方值和n3的虚部κ值为(15.28)(15.29)（2）测透明介质膜氟化镁的折射率和厚度仍取入射角φ1=7π／18．膜厚在第一周期内．测出Δ和ψ后也用列线图和计算机求出结果．思考题(1) 用椭偏仪测薄膜的厚度和折射率时，对薄膜有何要求？(2) 在测量时，如何保证φ1较准确？(3) 试证明：|P1-P2| =π/2，|P3-P4| =π/2．(4) 若须同时测定单层膜的三个参数（折射率n2，厚度d 和吸收系数κ），应如何利用椭偏方程？。

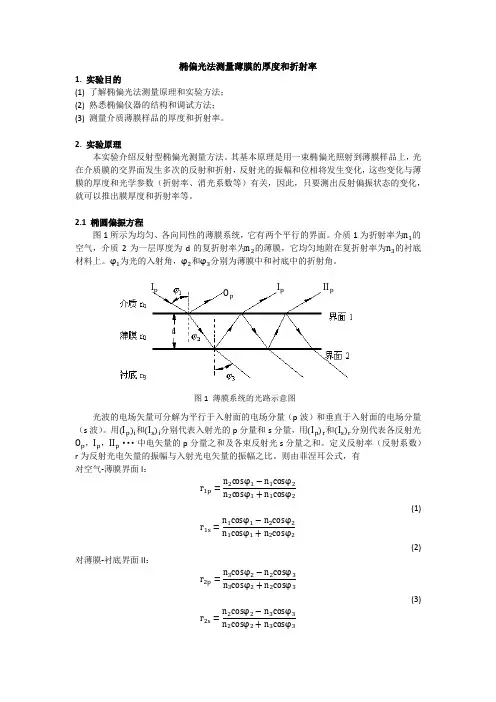

03.01.椭偏光法测量薄膜的厚度和折射率
椭偏光法测量薄膜的厚度和折射率1. 实验目的(1) 了解椭偏光法测量原理和实验方法； (2) 熟悉椭偏仪器的结构和调试方法； (3) 测量介质薄膜样品的厚度和折射率。
2. 实验原理本实验介绍反射型椭偏光测量方法。
其基本原理是用一束椭偏光照射到薄膜样品上，光在介质膜的交界面发生多次的反射和折射，反射光的振幅和位相将发生变化，这些变化与薄膜的厚度和光学参数（折射率、消光系数等）有关，因此，只要测出反射偏振状态的变化，就可以推出膜厚度和折射率等。
2.1 椭圆偏振方程图1所示为均匀、各向同性的薄膜系统，它有两个平行的界面。
介质1为折射率为n 1的空气，介质2为一层厚度为d 的复折射率为n 2的薄膜，它均匀地附在复折射率为n 3的衬底材料上。
φ1为光的入射角，φ2和φ3分别为薄膜中和衬底中的折射角。
光波的电场矢量可分解为平行于入射面的电场分量（p 波）和垂直于入射面的电场分量（s 波）。
用(I p )i 和(I s )i 分别代表入射光的p 分量和s 分量，用(I p )r 和(I s )r 分别代表各反射光O p ，I p ，II p ···中电矢量的p 分量之和及各束反射光s 分量之和。
定义反射率（反射系数）r 为反射光电矢量的振幅与入射光电矢量的振幅之比。
则由菲涅耳公式，有 对空气-薄膜界面I ：r 1p =n 2cosφ1−n 1cosφ2n 2cosφ1+n 1cosφ2(1)r 1s =n 1cosφ1−n 2cosφ2n 1cosφ1+n 2cosφ2(2)对薄膜-衬底界面II ：r 2p =n 3cosφ2−n 2cosφ3n 3cosφ2+n 2cosφ3(3)r 2s =n 2cosφ2−n 3cosφ3n 2cosφ2+n 3cosφ3图1 薄膜系统的光路示意图I pO pI pII p根据折射定律，有n1sinφ1=n2sinφ2=n3sinφ3(5) 由图1，可算出任意两相邻反射光之间的光程差为l=2n2dcosφ2相应的相位差为2δ=360°λl于是可得δ=360°λd(n22−n12sin2φ1)12⁄(6)另一方面，由多束光干涉原理来考察空气-薄膜-衬底作为一个整体系统的总反射系数，以R p 和R s分别表示这个系统对p波和s波的总反射系数，则由图1可知，对p波，R p由O p，I p，II p···各级反射光叠加合成。
用椭偏仪测薄膜厚度与折射率
103实验十二 用椭偏仪测薄膜厚度与折射率随着半导体和大规模集成电路工艺的飞速发展，薄膜技术的应用也越加广泛。
因此，精确地测量薄膜厚度与其光学常数就是一种重要的物理测量技术。
目前测量薄膜厚度的方法很多。
如称重法、比色法、干涉法、椭圆偏振法等。
其中，椭圆偏振法成为主要的测试手段，广泛地应用在光学、材料、生物、医学等各个领域。
而测量薄膜材料的厚度、折射率和消光系数是椭圆偏振法最基本，也是非常重要的应用之一。
实验原理由于薄膜的光学参量强烈地依赖于制备方法的工艺条件，并表现出明显的离散性，因此，如何准确、快速测量给定样品的光学参量一直是薄膜研究中一个重要的问题。
椭圆偏振法由于无须测定光强的绝对值，因而具有较高的精度和灵敏度，而且测试方便，对样品无损伤，所以在光学薄膜和薄膜材料研究中受到极大的关注。
椭圆偏振法是利用椭圆偏振光入射到样品表面，观察反射光的偏振状态（振幅和位相）的变化，进而得出样品表面膜的厚度及折射率。
氦氖激光器发出激光束波长为632.8nm 的单色自然光，经平行光管变成单色平行光束，再经起偏器P 变成线偏振光，其振动方向由起偏器方位角决定，转动起偏器，可以改变线偏振光的振动方向，线偏振光经1/4波片后，由于双折射现象，寻常光和非寻常光产生π/2的位相差，两者的振动方向相互垂直，变为椭圆偏振光，其长、短轴沿着1/4波片的快、慢轴。
椭圆的形状由起偏器的方位角来决定。
椭圆偏振光以一定的角度入射到样品的表面，反射后偏振状态发生改变，一般仍为椭圆偏振光，但椭圆的方位和形状改变了。
从物理光学原理可以知道，这种改变与样品表面膜层厚度及其光学常数有关。
因而可以根据反射光的特性来确定膜层的厚度和折射率。
图1为基本原理光路。
图2为入射光由环境媒质入射到单层薄膜上，并在环境媒质——薄膜——衬底的两个界面上发生多次折射和反射。
此时，折射角满足菲涅尔折射定律332211sin sin sin ϕϕϕN N N ==(1)104 其中N 1，N 2和N 3分别是环境媒质、= n – i k ）；ϕ1为入射角、 ϕ2 和ϕ3分别为薄膜和衬底的折射角。
椭偏仪测量薄膜厚度和折射率
椭偏仪测量薄膜厚度和折射率□实验背景介绍椭圆偏振测量（椭偏术）是研究两媒质界面或薄膜中发生的现象及其特性的一种光学方法，其原理是利用偏振光束在界面或薄膜上的反射或透射时出现的偏振变换。
椭圆偏振测量的应用范围很广，如半导体、光学掩膜、圆晶、金属、介电薄膜、玻璃(或镀膜)、激光反射镜、大面积光学膜、有机薄膜等，也可用于介电、非晶半导体、聚合物薄膜、用于薄膜生长过程的实时监测等测量。
结合计算机后，具有可手动改变入射角度、实时测量、快速数据获取等优点。
□实验原理在一光学材料上镀各向同性的单层介质膜后，光线的反射和折射在一般情况下会同时存在的。
通常，设介质层为n1、n2、n3，φ1为入射角，那么在1、2介质交界面和2、3介质交界面会产生反射光和折射光的多光束干涉，如图(1-1)图(1-1)这里我们用2δ表示相邻两分波的相位差，其中δ=2πdn2cosφ2/λ ，用r1p、r1s 表示光线的p分量、s分量在界面1、2间的反射系数，用r2p 、r2s表示光线的p分、s分量在界面2、3间的反射系数。
由多光束干涉的复振幅计算可知：其中Eip和Eis 分别代表入射光波电矢量的p分量和s分量，Erp和Ers分别代表反射光波电矢量的p分量和s分量。
现将上述Eip、Eis 、Erp、Ers四个量写成一个量G，即：我们定义G为反射系数比，它应为一个复数，可用tgψ和Δ表示它的模和幅角。
上述公式的过程量转换可由菲涅耳公式和折射公式给出：G是变量n1、n2、n3、d、λ、φ1的函数(φ2 、φ3可用φ1表示) ，即ψ=tg-1f，Δ=arg| f |，称ψ和Δ为椭偏参数，上述复数方程表示两个等式方程：[tgψe iΔ]的实数部分=的实数部分[tgψe iΔ]的虚数部分=的虚数部分若能从实验测出ψ和Δ的话，原则上可以解出n2和d (n1、n3、λ、φ1已知)，根据公式(4)~(9)，推导出ψ和Δ与r1p、r1s、r2p、r2s、和δ的关系：由上式经计算机运算，可制作数表或计算程序。
椭偏仪测量薄膜厚度和折射率
椭偏仪测量薄膜厚度和折射率【引言】椭圆偏振测量（椭偏术）是研究两媒质界面或薄膜中发生的现象及其特性的一种光学方法，其原理是利用偏振光束在界面或薄膜上的反射或透射时出现的偏振变换。
椭圆偏振测量的应用范围很广，如半导体、光学掩膜、圆晶、金属、介电薄膜、玻璃(或镀膜)、激光反射镜、大面积光学膜、有机薄膜等，也可用于介电、非晶半导体、聚合物薄膜、用于薄膜生长过程的实时监测等测量。
结合计算机后，具有可手动改变入射角度、实时测量、快速数据获取等优点。
【实验目的】掌握椭偏仪的原理与操作方法；学会利用椭偏仪进行相关物理量的测量。
【实验仪器】椭偏仪、待测样品、电脑WJZ－II椭偏仪结构如图1所示：1、半导体激光器2、平行光管3、起偏器读数头（与6可换用）4、1/4波片读数头5、氧化锆标准样板6、检偏器读数头7、望远镜筒8、半反目镜9、光电探头10、信号线11、分光计12、数字式检流计图 1半导体激光器出厂时已调好，应满足以下二点：（1）激光光斑在距激光器约45cm处最小，如发现偏离较远，可将激光器从其座中取出，调节其前端的会聚透镜即可。
（2） 激光与平行光管共轴，如发现已破坏，请按第8页“光路调整”中所述方法进行调整，一旦调好，轻易不要将其破坏。
主要技术性能及规格 1. 测量透明薄膜厚度范围0－300nm ，折射率1.30－2.49。
2. 起偏器、检偏器、1/4波片刻度范围0°-360°，游标读数0.1°。
3. 测量精度：±2nm 。
4. 入射角ψ1＝70°，K9玻璃折射率n ＝1.515。
5. 消光系数：0，空气折射率1。
6. *JGQ －250氦氖激光器波长λ＝632.8nm （用软件处理数据时，该波长值已内嵌，无须输入）。
*半导体激光器波长λ＝635nm （用软件处理数据时，该波长值未内嵌，须输入，并需重新设置消光系数“0”） 7. 椭圆偏振仪的简介：随着科学和技术的快速发展，椭偏仪的光路调节和测量数据的处理越来越完善快捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
103实验十二 用椭偏仪测薄膜厚度与折射率随着半导体和大规模集成电路工艺的飞速发展，薄膜技术的应用也越加广泛。
因此，精确地测量薄膜厚度与其光学常数就是一种重要的物理测量技术。
目前测量薄膜厚度的方法很多。
如称重法、比色法、干涉法、椭圆偏振法等。
其中，椭圆偏振法成为主要的测试手段，广泛地应用在光学、材料、生物、医学等各个领域。
而测量薄膜材料的厚度、折射率和消光系数是椭圆偏振法最基本，也是非常重要的应用之一。
实验原理由于薄膜的光学参量强烈地依赖于制备方法的工艺条件，并表现出明显的离散性，因此，如何准确、快速测量给定样品的光学参量一直是薄膜研究中一个重要的问题。
椭圆偏振法由于无须测定光强的绝对值，因而具有较高的精度和灵敏度，而且测试方便，对样品无损伤，所以在光学薄膜和薄膜材料研究中受到极大的关注。
椭圆偏振法是利用椭圆偏振光入射到样品表面，观察反射光的偏振状态（振幅和位相）的变化，进而得出样品表面膜的厚度及折射率。
氦氖激光器发出激光束波长为632.8nm 的单色自然光，经平行光管变成单色平行光束，再经起偏器P 变成线偏振光，其振动方向由起偏器方位角决定，转动起偏器，可以改变线偏振光的振动方向，线偏振光经1/4波片后，由于双折射现象，寻常光和非寻常光产生π/2的位相差，两者的振动方向相互垂直，变为椭圆偏振光，其长、短轴沿着1/4波片的快、慢轴。
椭圆的形状由起偏器的方位角来决定。
椭圆偏振光以一定的角度入射到样品的表面，反射后偏振状态发生改变，一般仍为椭圆偏振光，但椭圆的方位和形状改变了。
从物理光学原理可以知道，这种改变与样品表面膜层厚度及其光学常数有关。
因而可以根据反射光的特性来确定膜层的厚度和折射率。
图1为基本原理光路。
图2为入射光由环境媒质入射到单层薄膜上，并在环境媒质——薄膜——衬底的两个界面上发生多次折射和反射。
此时，折射角满足菲涅尔折射定律332211sin sin sin ϕϕϕN N N ==(1)104 其中N 1，N 2和N 3分别是环境媒质、= n – i k ）；ϕ1为入射角、 ϕ2 和ϕ3分别为薄膜和衬底的折射角。
光在分界面的反射，要分两种光波状态来分析。
电矢量在入射面的光波叫p 波，垂直于入射面的叫s 波，每个光束可分解为p 分量和s 分量。
一般情况下两者的反射系数是不相同的。
由菲涅尔反射系数公式可知，光波电矢量的p 分量和s 分量在两个界面处的反射系数r 分别为：)cos cos ()cos cos (211221121ϕϕϕϕN N N N r p +-= (2) )cos cos ()cos cos (322332232ϕϕϕϕN N N N r p +-= (3) )cos cos ()cos cos (221122111ϕϕϕϕN N N N r s +-= (4) )cos cos ()cos cos (332233222ϕϕϕϕN N N N r s +-=(5) 从图2中可以看出，总反射光是薄膜内各级反射光干涉叠加的结果，总的反射系数为：δδ2212211i p p i p p p e r r e r r R --++= (6)δδ2212211i s s i s s s er r e r r R --++= (7) λϕπδ21122122)sin (42N N d -= (8)其中2δ为相邻两束反射光的相位差，d 为薄膜厚度，λ为入射波长。
分析光在样品上反射时的状态改变，需用描述振幅状态变化和位相状态变化的量，因而在椭圆偏振法中，采用ψ和∆来描述反射时偏振状态的改变。
现定义：105s pi R R e =∆ψtan (9)即p 波分量与s 波分量总反射系数之比。
其中tan ψ相当于复数的模量、相对振幅衰减；∆为位相移动之差。
ψ和∆是椭圆偏振法中的两个基本量。
从(1) ~ (8)式可以看出，(9)式右边的R p /R s 取决于入射波长λ、入射角ϕ1、环境和衬底复折射率N 1和N 3，以及薄膜厚度d 和薄膜复折射率N 2。
而在椭偏仪消光条件下，(9)式左边的椭偏参量ψ和∆与椭偏仪的检偏角A 和起偏角P 有简单的换算关系，所以ψ和∆可以由实验确定。
这样，从(9)式就可以得到实部和虚部两个方程。
需要说明的是，当在空气中进行测试时，(1)式中的N 1sin ϕ1为实数，如果N 2和N 3的虚部不为零，则ϕ2和ϕ3也必然是复数。
同样，(8)式中的相位差2δ也必然是复数。
在精确的计算中，这样的因素是必须考虑的。
另外从(6) ~ (9)式中可以看到，当N 2为实数时，随着薄膜厚度d 的变化，ψ和∆会表现出周期性，相应的周期厚度D 0可令相位差2δ = 2π求出：211221220)sin (2--=ϕλn n D (10)在通常的测试条件下，λ，ϕ1，N 1和N 3是已知的，如果薄膜厚度d 、薄膜折射率n 2和消光系数k 2中有一个已知，则原则上是可以求出另外两个未知薄膜参量的。
例如对于透明的薄膜而言，可以认为k 2 = 0，所以通过一次测量，就可以确定薄膜的d 和n 2。
但在实际运用中，由于公式(1) ~ (9)给出的是（ψ、∆）~（n 2、d ）的递推函数关系，无法得到薄膜参量的直接表达式，所以一般采用列表或列图查找法。
即根据公式(1) ~ (9)用电子计算机算出（ψ、∆）~（n 2、d ）的关系数值表（称数据表），并用电子计算机绘制（ψ、∆）~（n 2、d ）的关系图（称列线图）。
通过实验测出消光时P 值和A 值后，再从“列线图”和“数据表”中查出最佳的n 2和d 值，即为n 2和d 的测量值。
这种方法最大的缺点是上述任一测试条件改变，都会使“数据表”或“列线图”失去作用。
这极大地限制了衬底、入射角等实验条件的选择。
其次，这样的“数据表”或“列线图”只适用于薄膜无吸收的情况。
另外，“数据表”和“列线图”的精度是固定的，限制了读数的准确性。
而且图纸使用中容易损坏，查表的效率很低，容易出错，这些都是实际应用中存在的问题。
现在也普遍利用计算机处理数据，并提出了多种算法与程序。
基本的方法是寻找合适的薄膜参量，使其计算出的各参量能够与实测值较好地符合。
这种方法的效果取决于程序中使用的搜寻方法和设定的条件。
该方法虽然不限制实验条件的选择，但缺少对整体和趋势的直观了解。
另外，有些程序是在数学软件包中运行的，限制了程序的发布和应用。
本实验选用“WJZ 型多功能激光椭圆偏振仪”及“椭偏仪数据处理应用程序”。
这是一个实时的作图系统，其使用方法像传统的查图方法一样简单直观，而且对测试条件没有限制。
输入各项测试条件后，在ψ~∆坐标系中可以画出薄膜d 、n 、k 三个参量中任意两个参量的“列线图”。
实测的（ψ~∆）点始终定位在作图区域的中心，这样就可以像查图法一样得到薄膜参量的读数。
法一样得到薄膜参量的读数。
106 实验仪器一、主要技术性能及规格本实验使用的“WJZ 型多功能激光椭圆偏振仪”主要技术指标为：1．测量透明薄膜厚度范围0~300 nm ，折射率1.30 ~ 2.49；2．起偏器、检偏器、1/4波片刻度范围0°~ 360°，游标读数0.1°；3．测量精度：±20Å。
二、椭偏仪结构椭偏仪结构如图3所示：激光器座(1)可以作水平、高低方位角调节和上下升降调节；小孔光栏(2)保证激光器发出的激光束垂直照射在起偏器的中心；起偏器读数头(3)，1/4波片读数头(4)和检偏器读数头(7)的度盘分别刻有360等分的刻线，格值为1°，游标读数为0.1°；样品台(5)固定在分光计载物台上，借助载物台的三只调平螺钉使样品台平面与样品旋转中心线垂直；光孔盘(6)是为防止杂散光进入检偏器而附设的，由于设备光路调整较难，一般情况下可卸下不用；为改善效果，出射光束经白屏目镜(8)放大后进行观察；(9)为JJY1’分光计。
实验内容一、仪器的调整1．按常规调整好分光计主机。
2．水平度盘的调整。
(1) 调整望远镜与平行光管同轴。
(2) 调整游标盘的位置，使之在使用过程中不被望远镜挡住。
(3) 将水平度盘对准零位。
1．激光器座（扩束装置） 2．小孔光栏 3．起偏器读数头 4．1/4波片读数头5．试样台 6．光孔盘 7．检偏器读数头（与3可换用） 8．白屏目镜9．分光计 10．左右调节螺钉 11．调节螺母 12．上下调节螺钉图3 椭偏仪结构图3．光路调整。
(1)用三棱镜调整分光计的自准直，使载物台的水平面平行于望远镜的光轴。
(2)卸下望远镜和平行光管的物镜，平行光管另一端装上小孔光拦。
(3)取下扩束装置的扩束镜，点亮激光，调整装置的方位，使完全平行射入小孔光栏。
（技巧：把黑色反光镜放在载物台上调整激光源，通过调整装置中的(10)、(12)螺钉，使入射光与反射光完全重合，调整后不能动此两螺钉，高度只需调节(11)螺母即可）。
(4)通过调整平行光管、望远镜的各上下、水平调节螺钉，在离阿贝目镜后的约一米处一白纸上成一均匀圆光斑，通过调节目镜视度手轮，即见清晰的十字丝像，注意光斑不可有椭圆或切割现象，此时光路调节完成。
(5)卸下阿贝目镜，换上白屏目镜。
4．检偏器读数头位置的调节与固定。
(1)将检偏器读数头套在望远镜筒上，90°读数朝上，位置基本居中。
(2)将附件黑色反光镜置于载物台中央，将望远镜转过66°（与平行光管成114°夹角），使激光束按布儒斯特角（约57°）入射到黑色反光镜表面并反射入望远镜到达白屏上成为一个圆点。
(3)转动整个检偏器读数头，调整与望远镜筒的相对位置（此时检偏器读数应保持90°不变），使白屏上的光点达到最暗。
这时检偏器的透光轴一定平行于入射面，将此时检偏器读数头的位置固定下来（拧紧三颗平头螺钉）。
5．起偏器读数头位置的调整与固定。
(1)将起偏器读数头套在平行光管筒上，此时不要装上1/4波片，0°读数朝上，位置基本居中。
(2)取下黑色反光镜，将望远镜系统转回原来位置，使起、检偏器读数头共轴，并令激光束通过中心。
(3)调整起偏器读数头与镜筒的相对位置（此时起偏器读数应保持0°不变），找出最暗位置。
定此值为起偏器读数头位置，并将三颗平头螺钉拧紧。
6．1/4波片零位调整。
(1)起偏器读数保持0°，检偏器读数保持90°，此时白屏上的光点应最暗。
(2)将1/4波片读数头（即内刻度圈）对准零位。
(3)将1/4波片框的红点（即快轴方向记号）向上，套在内刻度圈上，并微微转动（注意不要带动刻度圈）。
便白屏上的光点达到最暗，固紧1/4波片框上的柱头钉，定此位置为1/4波片的零位。
二、测量1．测量的基本程序入射单色平行光束经起偏器变成线偏振光，通过1/4波片后通常为一椭圆偏振光。
