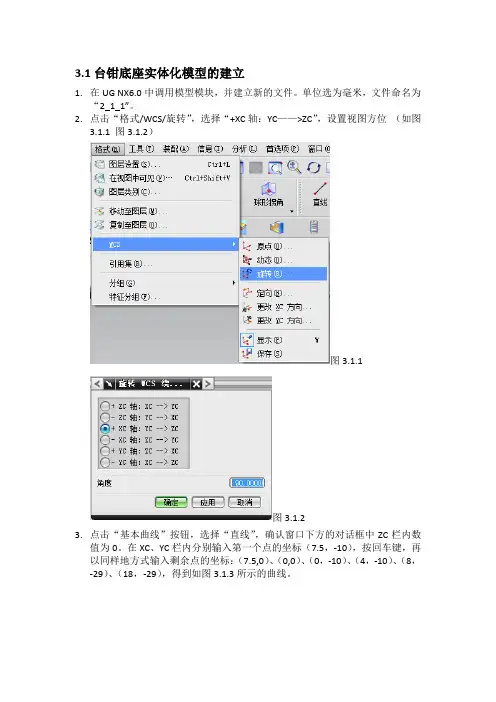

3.1台钳底座实体化模型的建立1.在UG NX6.0中调用模型模块，并建立新的文件。
单位选为毫米，文件命名为“2_1_1”。
2.点击“格式/WCS/旋转”，选择“+XC轴：YC——>ZC”，设置视图方位（如图3.1.1图3.1.2）图3.1.1图3.1.23.点击“基本曲线”按钮，选择“直线”，确认窗口下方的对话框中ZC栏内数值为0。
在XC、YC栏内分别输入第一个点的坐标（7.5，-10），按回车键，再以同样地方式输入剩余点的坐标：（7.5,0）、（0,0）、（0，-10）、（4，-10）、（8，-29）、（18，-29），得到如图3.1.3所示的曲线。
图3.1.34.选择“基本曲线”对话框中的“圆弧”按钮，关闭“串模式”复选框，确认“创建模式”已设为“起点、终点、圆弧上的点”，选择第3步中第一个点和最后一个点，在半径栏内输入40，并将光标置于该两点连线左下方任意位置，按回车键绘出如图3.1.4所示的圆弧。
图3.1.45.选择“基本曲线”对话框中“编辑曲线参数”按钮，然后选择第4步绘出的圆弧，再单击“补弧”按钮，得到该圆弧的补圆弧，如图3.1.5。
图3.1.56.选择“基本曲线”对话框中“倒圆角”按钮，把曲线倒圆的方法设定为“2 曲线圆角”，在半径栏内输入5，在图形区按顺序选择直线1（垂直与XC轴且与第5步绘出的补圆弧相连的直线）和第5步中绘出的补圆弧，然后在相连位置处附件任取一点，倒出圆角，如图3.1.6。
图3.1.67.选择“回转”按钮，选取图形区中所有曲线，将“指定矢量“通过”矢量构造器“设定为”YC轴“，将”指定点“通过”点构造器“设置为相对于WCS 的（-80,0,0），”限制“对话框中”结束角度“设定为360，其余为0，点击”确定，得到如图3.1.7所示的实体模型。
图3.1.78.点击“格式/WCS/远点”，在XC栏内输入25，YC栏内输入-29，ZC栏为0，确定后坐标系原点被移动到点（25，-29,0）处。
