钢筋混凝土板式楼梯设计指导书.
楼梯构造设计指导书

设计作业:楼梯构造设计依下列条件和要求,设计某住宅的钢筋混凝土平行双跑楼梯。
1.设计条件该住宅为三层,层高为2.9m,楼梯间平面与剖面见示意图。
底层设有住宅出入口,楼梯间四壁均系承重结构并具防火能力。
室内外高差为450mm。
2.设计要求(1)根据以上条件,设计楼梯段宽度、长度、踏步数及其高、宽尺寸。
(2)确定休息平台宽度。
(3)经济合理地选择结构支撑方式。
(4)设计栏杆形式与尺寸3.图纸要求(1)用一张2号图纸绘制楼梯间顶层、二层、底层平面图和剖面图,比例1:50.(2)绘制2~3个节点大样图,比例1:10,反映楼梯各细部构造(包括踏步、栏杆、扶手等)。
(3)简要说明所设计方案及其构造作法特点。
(4)采用铅笔完成,要求字迹工整、布图匀称,所有线条、材料图例等均应符合制图统一规定要求。
4.几点提示(1)楼梯选现浇。
楼梯段结构形式可选板式,亦可选梁板式。
(2)栏杆形式不限。
(3)底层出入口处地坪亦与室外有高差,门上须设雨蓬。
(4)楼梯间外墙可开窗,亦可作预制花格。
(5)平面图中均以各层地面为准表示楼梯上、下,并于楼梯一边绘剖切线。
(6)所有未提到部分均由学生自定。
5.主要参考资料(1)建筑设计资料集(第3集)(2)建筑楼梯模数协调标准(GBJ101-87)(3)各地方统一标准图集楼梯构造设计指导书(一) 确定楼梯的主要尺寸1.踏步尺寸和踏步数量(1) 根据建筑物的性质和楼梯的使用要求,确定楼梯的踏步尺寸(见教材P213页表9.2)。
通常公共建筑楼梯的踏步尺寸(适宜范围)为:踏步宽度280—300mm;踏步高度150—160mm。
可先选定踏步宽度,踏步宽度应采用1/5M的整数倍数,由经验公式b十2h=600mm(b为踏步宽度,h为踏步高度)可求得踏步高度,各级踏步尺寸应相同。
(2) 根据建筑物的层高和初步确定的楼梯踏步高度计算楼梯各层的踏步数量,即踏步数量N=层高H/踏步高度h。
若得出的踏步数量不是整数,可调整踏步高度。
钢筋混凝土楼梯设计

钢筋混凝土楼梯设计钢筋混凝土楼梯是建筑设计中常见的楼梯类型之一,其坚固耐用、美观实用的特点使其广泛应用于各类建筑项目中。
本文将详细介绍钢筋混凝土楼梯的设计要点和技巧。
1. 原理与构造钢筋混凝土楼梯的主要原理是利用钢筋混凝土的高强度和良好的抗压性能,通过合理的设计和施工工艺来实现楼梯的安全稳固。
其构造主要由楼梯台阶、楼梯踏面、楼梯扶手等部分组成。
2. 设计要点2.1. 楼梯坡度楼梯的坡度是指楼梯台阶与水平线之间的夹角。
根据人体工程学原理,楼梯的坡度应当合理,既要考虑行走的舒适度,又要兼顾楼梯的整体结构。
通常情况下,楼梯坡度控制在30度至40度之间。
2.2. 台阶高度和踏面宽度台阶的高度是指楼梯台阶之间的竖直距离,踏面宽度是指楼梯踏面的水平宽度。
在设计时,应确保楼梯台阶的高度和踏面宽度相对一致,以提供良好的行走体验。
一般来说,台阶高度控制在15厘米至18厘米之间,踏面宽度控制在25厘米至30厘米之间。
2.3. 扶手设计楼梯扶手的设计不仅是为了提供支撑和保护作用,还能提高楼梯整体的美观度。
扶手的高度应适宜,一般安装在0.8米至1.2米的位置。
扶手的材质可以选择不锈钢、木材等,根据实际需要和设计风格进行选择。
3. 施工工艺3.1. 模板搭设在施工前,需要搭设钢模板来确定楼梯的形状和尺寸。
模板的搭设应严格按照设计要求进行,并确保模板的稳固性和准确性。
3.2. 钢筋绑扎钢筋在楼梯的承重和抗拉中起着关键作用。
在绑扎钢筋时,需要按照设计要求进行合理布置,并采用专业的绑扎工艺,确保钢筋的连接牢固。
3.3. 混凝土浇筑混凝土浇筑是钢筋混凝土楼梯施工的关键环节。
在浇筑时,要注意浇筑的层次逐步进行,并使用振动器进行振动,以保证混凝土的均匀分布和密实性。
4. 安全检测与验收在完成楼梯设计与施工后,为了确保其安全稳固,需要进行安全检测和验收工作。
检测过程中,主要关注楼梯的承重性能、防滑性能和整体结构的稳定性。
只有通过安全检测并合格后,才能投入使用。
6.1 钢筋砼楼梯设计

(三)坡道地面
在无障碍设计中,坡道地面应平整,面层宜选 用防滑及不易松动的材料 。下图为构造做法
6.1.6 电梯与自动扶梯
电梯类型 组成 电梯与建筑物相关部位构造 自动扶梯
一.电梯的类型
1.按使用性质分:
① 客梯;② 货梯; ③ 消防电梯
2.按电梯行驶速度分:
① 高速电梯。速度大于2m/s。 ② 中速电梯。速度在2m/s之内。 ③ 低速电梯。运送食物电梯常用低速,速度在1.5m/s以内。
第六章
6.1 6.2 6.3 6.4
楼梯
钢筋砼楼梯设计 楼梯平法施工图识读 楼梯钢筋配料 楼梯钢筋加工与绑扎
6.1 钢筋砼楼梯设计 概念
楼梯――是作为竖向交通和紧急疏散的主要交通
设施。
垂直升降电梯――用于七层以上的多高层建筑 自动扶梯――用于人流量大且使用要求高的公共
建筑。
台阶――用于室内外高差之间和室内局部高差之
四.构件连接
①踏步板与梯斜梁连接:一般
在梯斜梁支承踏步板处用水泥砂浆 坐浆连接。见图a。
②梯斜梁或梯段板与平台梁 连接:在支座处除了用水泥砂浆
坐浆外,应在连接端预埋钢板进行 焊接。见图b。
③梯斜梁或梯段板与梯基连 接:在楼梯底层起步处,梯斜梁
或梯段板下应作梯基。 见图c.d 。
6.1.4 踏步和栏杆扶手构造
两个直行单跑楼梯交叉而成的剪刀 楼梯,适合层高小的建筑。 两个直行多跑楼梯的适用于层高较 大且有人流多向性选择要求的建筑
剪 刀 楼 梯
(7)螺旋形楼梯
不能作为主要人流交通和疏散楼梯
螺 旋 形 楼 梯
(8)弧形楼梯
毕业设计指导书(框架结构设计)-楼梯及楼板结构计算设计.

第六章楼梯结构计算设计6.1基本理论楼梯是多层及高层房屋中的重要组成部分。
常见的楼梯型式有梁式楼梯和板式楼梯。
板式楼梯下表面平整,施工支模方便,外观比较轻巧,但斜板较厚,混凝土和钢筋用量较多,一般用于梯板水平投影长度不超过3米时,当梯板水平长度超过3米时,常用梁式楼梯。
6.1.1 板式楼梯板式楼梯由梯段板、休息平台、平台梁(若建筑为框架结构,则还有构造柱)组成,可分为斜板式和折线形板式两种。
斜板式楼梯跨度较小、经济、构造简单,应优先采用,如图6-1。
图 6-1 板式楼梯板式楼梯的梯段板是一块支承在上、下平台梁上并带有踏步的斜饭,斜板厚度通常取为梯段板斜长的1/25~1/30。
板式楼梯梯段板的计算简图:平台梁近似作为梯段板的铰支座,跨度取两梁中心线的距离,荷 1设ln为梯段板的水平净跨长,则斜板的跨中最大弯矩(计算过程见图6-4)和支座最大剪力可以表示为:楼梯板支座实际并非理想简支座,故跨中弯矩可近似取:M = 1/10pln2。
楼梯板的正截面高度是变化的,计算时取最小高度t,即垂直于板纵向轴线的最小高度,注意不是t/cosα。
平台梁承担楼梯板及休息平台板传递来的荷载,跨中弯矩取M = 1/10pl2(支承于构造柱上)或2M = 1/8pl2 (支承于墙上),平台梁设计与一般梁相同。
休息平台板若为四边支承,则可能是单向也可能是双向板,应根据长短边的比值确定。
板的支座形式与实际构造密切相关,若板梁整浇,则梁可视为板的嵌固支座,若板搁在梁或墙上,则为简支座。
6.1.2 梁式楼梯梁式楼梯由踏步板、斜梁和平台板、平台梁组成,见图6-5。
踏步板两端支承在斜梁上,按两端简支的单向板计算,一般取一个踏步作为计算单元。
踏步板为梯形截面,见图6-6,板的截面高度可近似取平均高度h=(hl十h2)/2,板厚一般不小于30~40mm。
图6-5 梁式楼梯的组成图6-6 梁式楼梯的踏步板斜梁的内力计算与板式楼梯的斜板相同。
【精品】楼梯构造设计任务书

1.楼梯构造设计任务书2.目的要求通过该设计使学生掌握以下内容:楼梯布置的基本原则:楼梯的组成、楼梯的结构形式选择和结构布置方案;楼梯的细部连接构造方式。
3.设计条件某单元式三层住宅楼,楼梯间平面开间尺寸为2700 mm,进深为5400 mm;层高3。
0m,不上人屋面。
室内外高差900 mm.砖混结构,采用实心粘土砖砌筑,墙厚均为240 mmo楼梯为现浇钢筋混凝土板式楼梯。
梯段形式、踏步数、踏步高宽、栏杆形式、采用材料及尺寸由学生设计。
4.设计内容及设计深度要求本设计使用4号绘图纸,用工具线手丄绘制完成下列内容:底层、二层、顶层楼梯平面图;比例为1 :50,尺寸标注要求如下:a.楼梯开间方向三道尺寸:轴线尺寸;净开间尺寸;梯段宽度及梯井尺寸。
b.楼梯进深方向三道尺寸:轴线尺寸;净进深尺寸;梯段长度及平台尺寸。
c.上下方向标注,各平台标高标注(建筑标高).d.在底层平面图中引出楼梯剖面剖切位置、方向及剖面编号。
楼梯剖面图,比例1 : 50,内容及尺寸标注要求如下:a.设计出楼梯从室外地面到檐口处的完整剖面.b.水平方向两道尺寸:楼梯的定位轴线及进深尺寸,底层梯段和平台尺寸。
c.垂直方向三道尺寸:建筑总高度;楼层层高;各梯段高度(踏步高X该梯段踏步数二梯段高度)。
d.标注各楼层标咼;各平台标咼;室内外标咼。
楼梯详图,比例1 : 10,要求及内容如下:a.扶手-栏杆-梯段的连接(临空扶手);b.扶手-墙的连接(靠墙扶手);c.栏杆细部构造及装修做法;d.踏步防滑条及装修做法;e.梯段与平台梁等处的位置关系及连接方式.5.设计方法和步骤根据楼梯间的开间、层高计算楼梯间的进深、楼梯踏步的高和宽,楼梯梯段长度和宽度、平台宽度.根据上述尺寸画出楼梯平面草图,确定楼梯结构形式(梯段形式、平台梁形式、平台板的布置方式)和构造方案。
画楼梯剖面并按制图规范标注尺寸,步骤如下:a.计算踏步级数和踏步的高度、宽度;b.画出全部踏步的剖面轮廓线;C.按所选定的结构形式画出板式梯段的厚度与平台梁的连接方式、平台梁并布置两边的平台板;d.画出端墙和I ]窗;e.根据剖面调整好的尺寸,画出楼梯各层平面图,并按制图规范标注尺寸。

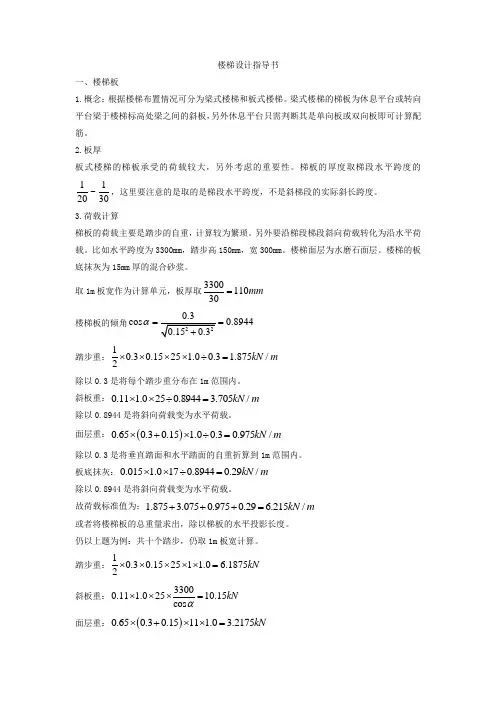

楼梯设计指导书

楼梯设计指导书一、楼梯板1.概念:根据楼梯布置情况可分为梁式楼梯和板式楼梯。
梁式楼梯的梯板为休息平台或转向平台梁于楼梯标高处梁之间的斜板,另外休息平台只需判断其是单向板或双向板即可计算配筋。
2.板厚板式楼梯的梯板承受的荷载较大,另外考虑的重要性。
梯板的厚度取梯段水平跨度的11~2030,这里要注意的是取的是梯段水平跨度,不是斜梯段的实际斜长跨度。
3.荷载计算梯板的荷载主要是踏步的自重,计算较为繁琐。
另外要沿梯段梯段斜向荷载转化为沿水平荷载。
比如水平跨度为3300mm ,踏步高150mm ,宽300mm 。
楼梯面层为水磨石面层。
楼梯的板底抹灰为15mm 厚的混合砂浆。
取1m 板宽作为计算单元,板厚取330011030mm = 楼梯板的倾角cos 0.8944α==踏步重:10.30.1525 1.00.3 1.875/2kN m ⨯⨯⨯⨯÷= 除以0.3是将每个踏步重分布在1m 范围内。
斜板重:0.11 1.0250.8944 3.705/kN m ⨯⨯÷= 除以0.8944是将斜向荷载变为水平荷载。
面层重:()0.650.30.15 1.00.30.975/kN m ⨯+⨯÷= 除以0.3是将垂直踏面和水平踏面的自重折算到1m 范围内。
板底抹灰:0.015 1.0170.89440.29/kN m ⨯⨯÷= 除以0.8944是将斜向荷载变为水平荷载。
故荷载标准值为:1.875 3.0750.9750.29 6.215/kN m +++= 或者将楼梯板的总重量求出,除以梯板的水平投影长度。
仍以上题为例:共十个踏步,仍取1m 板宽计算。
踏步重:10.30.15251 1.0 6.18752kN ⨯⨯⨯⨯⨯= 斜板重:33000.11 1.02510.15cos kN α⨯⨯⨯= 面层重:()0.650.30.1511 1.0 3.2175kN ⨯+⨯⨯=板底抹灰:33000.015 1.0170.94cos kN α⨯⨯⨯= 总重:6.18710.15 3.510.9420.4925kN +++= 水平线荷载:20.56.212/3.3kN m = 这样计算明确。
钢筋混凝土板式楼梯设计_楼梯板及平台板配筋图

六、钢筋混凝土板式楼梯设计楼梯设计包括建筑设计和结构设计两部分。
一、设计资料建筑设计1、楼梯间建筑平面,开间:3300mm。
进深:4800mm。
5楼梯形式尺寸:双跑楼梯,层高4600mm,踏步采用180mm×270mm,每层共需4600/180=25步。
如图建筑图中所示。
二、结构设计采用板式楼梯1、楼梯梯段板计算:混凝土采用C20,单d≤10mm时,采用Ⅰ级钢筋;单d≥12mm时,采用Ⅱ级钢筋,fc=9.6kN/mm2,fy=210 kN/mm22假定板厚:h=l/30=2700/30=90mm,取h=100mm。
3荷载计算(取1米板宽计算)楼梯斜板倾角: a=tg-1(180/270)=26.530cosa=0.895恒载计算:踏步重(1.0/0.3)×0.5×0.15×0.3×25=1.875 kN/m斜板重(1.0/0.895)×0.1×25=2.8kN/m20mm厚面层粉刷层重:[(0.3+0.15)/0.3]×0.02×20×1.0=0.6kN/m15mm厚板底抹灰:(1.0/0.895)×0.015×17=0.32kN/m恒载标准值 gk=1.875+2.8+0.60+0.29=5.57 kN/m恒载设计值 gd=1.2×5.57=6.68 kN/m活载计算:活载标准值 Pk=2.5×1.0=2.5 kN/m活载设计值 Pd=1.4×2.5=3.5 kN/m总荷载设计值 qd=gd+pd=6.68+3.5=10.18kN/m(3)内力计算跨中弯矩:M=qdl2/10=10.18×2.72/10=7.42 kN.m=1.0)(4)配筋计算(结构重要系数r活载标准值:Pk=2.5x1=2.5 kN/m活载设计值:Pd=1.4x2.5=3.5 kN/m总荷载设计值:q d =3.186+3.5=6.686 kN/m (2)内力计算计算跨度:l=l0+h/2=1.6-0.2-0.15+0.08/2=1.29mfc b΄fh′f=9.6x588x80x(265-80/2)=101.61 kN.m>32.2kN.m属第二类型截面。
钢筋混凝土现浇板式楼梯设计

钢筋混凝土现浇板式楼梯设计1.楼梯结构布置及基本设计资料楼梯间采用框架承重,四周为240mm 空心砖填充墙,标准层层高3.3m 。
板面做法:水磨石地面(20mm 厚水泥砂浆找平后做10mm 厚水磨石面层)。
板底采用20mm 厚混合砂浆抹灰。
标准层高 3.3m ,踏步尺寸mm mm h b 15030011⨯=,L ×B=3.6m ×7.2m,标准层结构平面结构布置如图1所示。
图1 楼梯结构布置图其他基本设计资料如下: ⑴ 活荷载标准值:2.0kN/m 2⑵ 楼面面层:水磨石地面 0.65 kN/m 2 ⑶ 钢筋混凝土容重:γ=24~25 kN/m 2⑷ 混合砂浆容重:γ=17 kN/m 2 ⑸ 混凝土:C25⑹ 钢筋:梁内受力筋采用HRB335级,板内及梁内的其他钢筋采用HPB235级钢筋。
2.梯段板TB1设计梯段板厚度mm l h 11030==,按一类环境设计,C25混凝土,取保护层厚度c=20mm,则mm a s 25=,mm h 85251100=-=;板倾斜角5.0300150tan ==a ,894.0cos =a 。
取1m 板宽进行计算。
1.荷载计算 水磨石面层 (0.3+0.15)×0.65/0.3=0.98 kN/m 三角形踏步 0.3×0.15×0.5×25/0.3=1.88 kN/m斜板厚重 0.11×25/0.894=3.08 kN/m 板底摸灰 0.02×17/0.894=0.38 kN/mg k =6.32 kN/m q k =2.0 kN/m2.截面设计q k / g k =2.0/6.32=0.31<1/3故踏步的荷载效应就由永久荷载控制。
弯矩设计值22).704.135.1(101)(101n k k n l q g l q g M ⨯+=+=m kN ∙=⨯⨯+⨯⨯=11.433.3)0.28.9032.635.1(1012143.08510009.115.01043.11115.0112620=⨯⨯⨯⨯--=--=bh f M c ξ 206702108510009.11143.0mm f bh f As yc =⨯⨯⨯==ξ选配:φ8/10@100(A s =714mm 2),分布筋为φ8@250 配筋图见图2。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《建筑结构》课程设计三——钢筋混凝土板式楼梯设计指导书(建筑工程管理专业
青岛黄海学院
建筑工程系
钢筋混凝土板式楼梯结构设计指导书
一、基本思路
熟悉板式楼梯的受力特点及传力途径;熟悉楼梯结构形式与结构布置;掌握梯段板简图的确定方法和内力计算公式;掌握受弯构件的正截面、斜截面承载力计算;掌握梯段板、平台板、平台梁的配筋种类及构造要求;熟悉计算中的各项规定。
二、设计步骤及方法
(一楼梯结构平面布置及构件尺寸选择
1、梯段板、梯梁和平台板布置应与楼梯建筑详图一致。
2、板厚和梁高一般按刚度要求初步估算,再根据荷载大小及构造要求初步确定。
初步确定的构件尺寸必须经过正截面、斜截面承载力计算并满足要求。
根据刚度要求:
平台板板厚:h≥80mm,且h≥(1/35—1/40L
梯段板板厚:h≥(1/25—1/30L,L为梯段板水平净跨长度。
平台梁:h≥(1/12—1/15L,b=(1/2—1/3h
所有尺寸应考虑建筑模数。
(二梯段板的设计
1、荷载计算
从梯段板中垂直于支承方向取出1米宽板带作为计算单元,计算出沿水平投影方向分布的每米长的竖向均布荷载(包括竖向均布恒载设计值g和均布活荷载设计q。
梯段板自重按其平均厚度计算。
2、计算简图
梯段板的计算简图为受竖向均布荷载的简支梁,其计算跨度为:l=l。
+b l——梯段板的水平投影计算跨度
l。
——梯段板的水平投影净跨度
b——平台梁梁宽
计算简图如图3.2所示。
3、内力计算
考虑平台板、平台梁的约束作用,梯段
板跨中最大弯距为:M=1/10(g+ql2
4、截面强度计算
梯段板有效高度h。
=h-a s,h为梯段板
的截面计算高度,应取垂直于斜板板底的最
小高度,不考虑三角形踏步部分的尺寸。
具
体如图3.3所示。
a s 为板底受力钢筋合力作
用点,其它计算同受弯构件。
5、选配钢筋,绘制梯段板配筋草图。
梯段板配筋构造要求见教材。
(三平台板、平台梁的设计同一般受弯构件,指导内容从略。
三、补充说明
1、设计前应认真阅读任务书、指导书,并查阅相关教材中楼梯设计实例。
2、绘制施工图前须选择适当的比例进行图面布置。
3、施工图上应有必要的说明(尺寸单位,混凝土强度,钢筋级别,混凝土保护层厚度以及其它需说明事项。
四、参考图纸
1、图3.4 楼梯建筑详图
2、图3.5 楼梯结构详图。
