城市综合管廊施工工艺与方法规范
城市综合管廊工程技术规范设计与施工要求
城市综合管廊工程技术规范设计与施工要求一、引言城市综合管廊作为一种综合利用地下空间的项目，旨在统一规划、设计和管理城市地下的各类管线设施。
本文将就城市综合管廊工程的技术规范设计和施工要求进行详细阐述与说明。
二、设计要求1. 城市综合管廊工程的设计应综合考虑城市发展规划、管线需求、地质条件等因素，确保管廊的功能完备和可持续发展。
2. 设计应遵循国家有关法规和标准，确保管廊的安全性、可靠性和可维护性。
3. 设计方案应合理利用地下空间，最大限度减少地面管线对城市景观的影响。
4. 管廊的布局应科学合理，满足运维人员的工作需求，并且方便进行日常的巡检和维护。
5. 设计中应充分考虑管廊的通风与排烟，保证室内空气的良好质量。
三、结构设计要求1. 城市综合管廊的结构应具备防水、抗震、耐久等功能，确保施工后长期稳定运营。
2. 结构设计应符合城市规划，不影响城市建筑物和地下设施的正常使用。
3. 管廊的防水层和隔音层的设计要求应满足相关标准的要求，并进行适当的保护，以防止日常使用中的损坏。
4. 管廊内的支撑、通风和照明设施应科学合理，确保施工人员和维修人员的安全。
5. 管廊的入口和出口应设有防火门和疏散通道，以确保在紧急情况下及时疏散人员。
四、施工要求1. 管廊施工前应进行必要的土质勘测和地下管线的调查，以确保施工的可行性和安全性。
2. 施工中应严格按照设计方案进行施工，确保施工质量符合国家有关标准。
3. 施工过程中应做好现场监测和质量检验，确保施工的安全性和可靠性。
4. 施工人员应定期进行安全培训，并配备必要的安全防护设施，确保施工过程中的安全。
5. 施工完工后，应进行验收和质量评估，确保施工质量符合要求，并进行相应的修复和完善。
五、管理要求1. 建立科学规范的管廊管理制度，明确相关部门的职责和管理权限，确保管廊的正常运营和维护。
2. 管廊的运营管理人员应具备相关专业知识和实际操作经验，能够熟练掌握运维设备和工具的使用方法。
城市地下综合管廊施工方法
城市地下综合管廊施工方法地下综合管廊是城市发展中不可或缺的基础设施，它能够集中安置各种管线，如电力、通信、燃气等，从而避免了地面施工对城市生活的干扰。
本文将就城市地下综合管廊的施工方法进行探讨，以期为相关从业人员提供一些参考。
1. 工程前期准备地下综合管廊的施工前期准备工作非常重要，包括工程勘察、方案设计、技术论证等。
首先，需要进行现场勘察，了解地质情况、地下管线布局等信息，以便确定施工方案。
然后，根据勘察结果进行方案设计，并进行技术论证，确保方案的可行性和安全性。
2. 地下综合管廊施工工艺地下综合管廊的施工工艺涉及到土方开挖、支护、管线敷设等多个环节。
一般来说，施工的先后顺序应该是：首先进行土方开挖，然后进行支护工程，最后进行管线敷设。
在具体操作中，应根据实际情况进行调整，确保施工的顺利进行。
3. 土方开挖土方开挖是地下综合管廊施工的第一步，它的质量和效率直接影响到后续工作的进行。
在进行土方开挖时，应根据勘察和方案设计的结果，确定开挖的深度和范围。
同时，还需要考虑到周边建筑物和地下管线的保护，采取相应的措施，避免施工过程中出现事故。
4. 支护工程支护工程是为了保证土方开挖过程中的施工安全，防止土方坍塌等问题的发生。
常见的支护工程方法有土钉墙、钢支撑、混凝土墙等。
在进行支护工程时，需要根据土方开挖的情况和地下管线的要求，选择合适的支护工艺，并进行施工。
5. 管线敷设管线敷设是地下综合管廊施工的最后一步，也是最关键的一步。
在管线敷设过程中，需要注意管线的选材、敷设深度、密封等问题。
同时，还需要做好管线的标识和保护工作，以便后续的养护和维修。
6. 施工质量控制地下综合管廊施工的质量控制是保证工程质量的关键。
在施工过程中，需要进行严格的监控和检测，确保土方开挖的平整度、支护工程的稳定性以及管线敷设的准确性。
同时，还要做好施工记录和技术档案的整理工作，以便今后的管理和维护。
本文简要介绍了城市地下综合管廊的施工方法，包括工程前期准备、地下综合管廊施工工艺、土方开挖、支护工程、管线敷设以及施工质量控制等方面的内容。

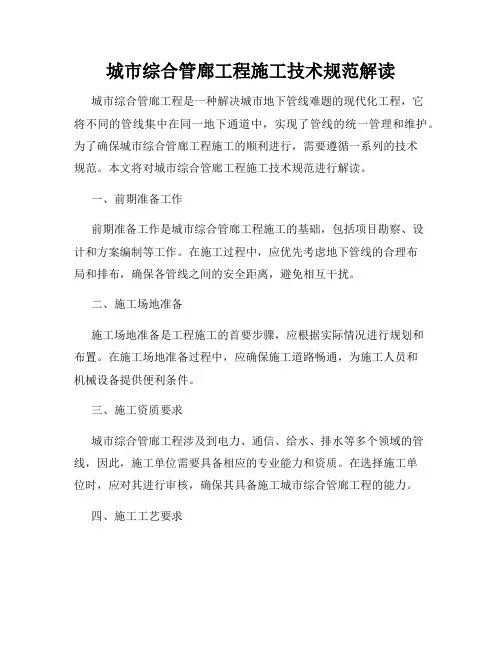

城市综合管廊工程施工技术规范解读
城市综合管廊工程施工技术规范解读城市综合管廊工程是一种解决城市地下管线难题的现代化工程，它将不同的管线集中在同一地下通道中，实现了管线的统一管理和维护。
为了确保城市综合管廊工程施工的顺利进行，需要遵循一系列的技术规范。
本文将对城市综合管廊工程施工技术规范进行解读。
一、前期准备工作前期准备工作是城市综合管廊工程施工的基础，包括项目勘察、设计和方案编制等工作。
在施工过程中，应优先考虑地下管线的合理布局和排布，确保各管线之间的安全距离，避免相互干扰。
二、施工场地准备施工场地准备是工程施工的首要步骤，应根据实际情况进行规划和布置。
在施工场地准备过程中，应确保施工道路畅通，为施工人员和机械设备提供便利条件。
三、施工资质要求城市综合管廊工程涉及到电力、通信、给水、排水等多个领域的管线，因此，施工单位需要具备相应的专业能力和资质。
在选择施工单位时，应对其进行审核，确保其具备施工城市综合管廊工程的能力。
四、施工工艺要求施工工艺是城市综合管廊工程施工的核心，包括开挖、支护、管道敷设等多个环节。
在施工过程中，应使用符合规范要求的机械设备和工具，确保施工质量和安全。
1. 开挖工艺要求（1）根据设计要求确定开挖的位置和尺寸；（2）选择适当的开挖方法，如机械开挖、爆破开挖等；（3）开挖过程中要进行现场巡视，确保安全。
2. 支护工艺要求（1）确定合适的支护方式，如混凝土梁、钢支撑等；（2）支护结构的施工要符合相关规范和要求；（3）定期检查和维护支护结构的稳定性。
3. 管道敷设工艺要求（1）选择合适的管道材料，如钢管、塑料管等；（2）管道的敷设要符合管道的设计要求；（3）管道连接的质量要达到规范要求。
五、质量验收要求城市综合管廊工程施工完工后，需要进行质量验收。
质量验收要求包括工程结构的稳定性、管道连接的质量和电力通信设备的正常运行等方面。
只有通过质量验收，工程才能交付使用。
六、安全措施城市综合管廊工程施工过程中，必须严格遵守安全规范和要求，确保施工人员的安全。
综合管廊施工工艺
综合管廊施工工艺综合管廊施工工艺综合管廊施工工艺是现代城市建设中不可或缺的一部分，它为城市提供了一个隐蔽、便捷、高效的管线通道，使得城市的各种基础设施能够运行顺利。
本文将介绍综合管廊施工的一些工艺。
1. 路面开挖综合管廊施工的第一步是进行路面开挖，这需要根据设计图纸确定开挖的位置和深度。
在开挖的过程中，要注意确保周围建筑物和地下管线的安全，采取相应的措施进行支护和防护。
2. 槽钢焊接在路面开挖后，需要进行槽钢的焊接。
槽钢是综合管廊的基本承载结构，它能够承受一定的荷载并保持廊道的稳定。
槽钢的焊接需要采用专业的焊接设备和技术，确保焊接质量和焊接强度满足要求。
3. 管道敷设在槽钢焊接完成后，需要进行管道的敷设工作。
在敷设过程中，要保证管道的坡度符合要求，以便保证管道内的液体或气体能够顺利流动。
同时，还要注意保护管道免受外力损害，规避可能的地质灾害风险。
4. 管道连接在管道敷设完成后，需要进行管道的连接工作。
管道连接需要采用专用的接头和密封材料，确保连接处的密封性能。
同时，要进行相应的测试和检测，确保管道连接的质量和可靠性。
5. 管道维护综合管廊的使用寿命长，需要进行定期的管道维护工作。
维护工作包括管道清洗、防腐处理、检修和更换损坏的管道等。
通过科学合理的维护，可以延长管道的使用寿命，保证城市的基础设施运行顺利。
6. 综合管廊配套设施建设综合管廊作为一个综合性的工程，还需要配套设施的建设。
这些配套设施包括通风系统、照明系统、消防系统等，它们为综合管廊的使用提供了便利和安全保障。
在建设过程中，要充分考虑这些设施的合理布局和接口设计。
7. 工程验收和运维管理综合管廊施工完成后，需要进行工程验收和运维管理。
工程验收是对施工过程和成果的评估，包括质量检测、验收测试等。
运维管理是综合管廊持续运行的支持活动，包括设备设施监控、保养维护、安全管理等。
综合管廊施工工艺是一个复杂而繁琐的过程，需要各方面的协调和配合。
只有通过科学规划、精细施工和有效管理，才能保证综合管廊的顺利建设和可持续运营，为城市的发展做出贡献。
城市地下综合管廊的规范要求与施工工艺
城市地下综合管廊的规范要求与施工工艺城市地下综合管廊是为了满足城市基础设施建设的需要而设计建造的一种地下通道系统。
它集中了城市的各种基础设施管线，如电力、燃气、给排水等，以及通信、网络等其他设施，从而实现了地下空间的充分利用和统一管理。
为了保证城市地下综合管廊的安全、稳定和可持续发展，有一系列的规范要求和施工工艺需要遵循。
一、规范要求1.设计规范要求城市地下综合管廊的设计应满足以下要求：（1）考虑城市规划和土地利用要求，合理布置管廊的走向和位置。
（2）充分考虑各种管线的布设要求，保持合理的管道排列并确保交叉与穿越的安全性。
（3）按照相关标准，确定管廊的尺寸、承载能力和施工材料，并考虑未来的维护和更新需求。
（4）制定排水和通风系统，确保地下管廊的正常运行。
（5）设计合理的进出口和出入口，方便维护和应急处理。
2.施工规范要求城市地下综合管廊的施工应满足以下要求：（1）严格按照设计图纸和相关标准进行施工，确保管廊的质量和安全。
（2）制定合理的施工计划和施工工艺，确保施工进度和质量。
（3）合理选择施工材料和设备，确保施工的可持续性和环境友好性。
（4）采取必要的安全措施，保障施工人员的安全，并加强现场管理，防止事故发生。
（5）完善施工记录和质量验收制度，确保施工质量。
二、施工工艺1.准备工作（1）制定详细的工程计划和施工方案，明确施工的顺序和具体要求。
（2）对施工现场进行勘测和测量，确保施工地点和尺寸的准确性。
（3）清理施工现场，确保施工的顺利进行。
2.预制工程（1）根据设计图纸和相关标准，进行管道和设备的预制工作。
（2）对预制的管道和设备进行质量检验和验收，确保其符合规范要求。
3.开挖施工（1）按照施工方案和设计要求进行开挖工作，确保开挖的深度和尺寸准确。
（2）采取必要的支护措施，防止土方塌方和事故发生。
（3）清理挖土，并分类处理，确保施工现场的环境卫生。
4.管道敷设与安装（1）按照设计要求和施工方案，进行管道的敷设和连接工作。
城市综合管廊施工方法
5.管廊主要施工方法（1）施工测量1）测量工作的基本原则①严格执行测量规范；按照先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各每条管廊轴线的定位放线，最后是管廊分项工程的施工测量配合。
②必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
③定位工作执行自检、互检合格后再报检的工作制度。
④测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
⑤明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2）准备工作①学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。
②施测人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系、水准点的位置和高程。
根据管廊的结构形式、埋深以及设计要求的施工精度，在了解总图后认真学习综合管廊施工图,及时校对构筑的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、标高。
③测量放样之前，测量人员首先熟悉图纸结构物的总体布置图、细部结构设计图。
根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。
施工测量贯穿整个施工过程，是保证施工质量的一个方面。
3）控制网测设流程4）施工测量方法①控制测量A平面控制系统的建立a开工前，对业主或设计部门提供的施工区平面控制起始坐标点（应不少于三个点）采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（此项测量工作进行时，最好与专业监理工程师联合测量以避免增加不必要的外业工作量）。
若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。
综合管廊施工工艺及方法方案
综合管廊施工工艺及方法方案施工部署根据工程特点和施工管理实际情况，择优组建项目模板管理小组，根据业主要求，在工程施工中做到统一管理、协调、调度，项目部在班组管理、生产计划安排、质量安全保证体系、成本核算、工程材料供应、现场后勤生活管理等方面采取积极有效的措施，以优质快速的完成该项目为目的。
特殊位置处理1、墙铝合金模板内外用背楞穿墙螺杆固定。
图1-1墙模板背楞加穿止水螺杆对拉栓示意图2、墙铝合金模板斜支撑斜支撑结构见斜撑示意图，由与墙身模板背楞垂直链接的竖向杆、上部斜撑杆、下部斜撑杆及斜撑固定点组成。
斜支撑下端套入底板上固定点（埋入的M16螺丝）；上部斜支撑楼面的倾角为60度。
墙模侧面支撑用可调式斜支撑，用膨胀螺栓固定于地面，另一端螺栓固定在背楞上，可以起到增强抗弯，调节墙板垂直度。
图1-2斜撑示意图铝合金快拆体系墙板支设完成后，需要布置斜撑，斜撑需要撑住第一、三道背楞，底座采用现浇板打孔或预埋（依据斜撑位置地位图，预埋底座构件）连接形式，卡头采用钩栓与背楞连接，底座距离该墙边1500mm,底座间隔2000mm布置，对墙模板的水平标高及垂直度作初步调整。
3、内外墙模板生根管廊导墙施工完成后，模板暂不拆除，二次结构浇筑模板直接在导墙模板上生根。
即导墙模板充当常规铝模中的K板，本管廊工程每个标准节配有2套导墙模板供流水作业施工周转。
确定铝模板设计方案设计理念4、全部采用定型设计，工厂生产制作，模板工程质量优。
5、安全文明施工，以人为本，科学发展。
6、由于现场几乎没有制作加工工序，减少施工噪音，节能环保，功在千秋。
7、铝合金模板较钢模板轻，采快装拆体系，构件搬动轻便灵活，大大减少人工用量，便于施工管理。
8、铝合金模板是目前最先进的模板之一，施工企业形象好。
9、模板支撑体系简便稳固，促进安全文明施工。
10、设计先进的早快拆体系，加快了施工进度。
板模设计顶板模板标准尺寸500mm×1200mm，局部按实际结构尺寸配置。
城市地下综合管廊施工技术
城市地下综合管廊施工技术城市地下综合管廊施工技术是指在城市建设过程中，为了提高城市地下空间利用效率和综合管线的管理效能，采用工程技术手段，将各类地下综合管线整合于一个管廊中进行施工。
下面将介绍城市地下综合管廊施工技术的相关内容。
一、施工准备1. 施工前需要进行详细的现场勘察和设计，确定地下综合管廊的布置方案和施工工艺。
2. 施工前需要对地下管线进行勘察和分类，确定管线的位置和数量，并做好标识，以免在施工过程中损坏其他管线。
3. 施工前需要申请相关的施工许可证和通行证，确保施工的合法性和安全性。
二、施工步骤1. 地下综合管廊的开挖与支护：根据设计要求进行开挖，同时进行支护工作，以确保开挖的安全和稳定。
2. 管线的转移与调整：将原有的地下管线进行转移和调整，以适应地下综合管廊的施工需求。
3. 综合管廊结构的施工：根据设计要求，进行综合管廊的结构施工，包括基础、地下墙体、顶板等的施工。
4. 综合管廊的附属设施施工：包括综合管廊的通风、照明、排水、监控等附属设施的施工。
5. 综合管廊的管线安装：将各类地下管线进行安装，包括电力、电信、给水、排水、燃气等管线的安装。
6. 综合管廊的验收与使用：在施工完成后，进行综合管廊的验收工作，并正式投入使用。
三、施工技术要点1. 施工过程中要保证施工现场的安全，设置安全警示标志，采取安全防护措施，确保施工人员的人身安全。
2. 施工过程中要注意环境保护，避免土壤污染和噪音扰民，合理利用资源，降低对周边环境的影响。
3. 施工过程中要进行综合管廊的定位和测量，确保综合管廊的位置和高度符合设计要求。
4. 施工过程中要进行管线的连接和测试，确保各类管线的正常运行。
5. 施工过程中要做好施工记录和施工图，以备后期维护和管理的需要。
综合管廊施工技术的应用可以极大地提高城市地下空间的利用效率和综合管线的管理效能，减轻地上施工的难度和影响，为城市的可持续发展提供了重要的支持。
通过合理的施工策略和技术手段，可以使城市地下空间变得更加有序和安全，提高城市居民的生活质量和城市的环境品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市综合管廊施工工艺与方法规范城市综合管廊是在地下或地上的基础设施建设中应用较多的一种综
合性工程。
它可以集中布置并隐蔽地安装各类管线、电缆、通信设施等，减少了路面的破坏和维护成本，提高了城市的整体美观性和安全性。
为了确保城市综合管廊的施工质量和效率，制定和遵守施工工艺
与方法规范是非常重要的。
一、施工前准备
在进行城市综合管廊施工之前，需要进行充分的准备工作。
首先，
施工单位必须详细了解设计图纸和相关文件，掌握施工范围和要求。
其次，必须制定详细的施工方案，并确定施工队伍和责任人员。
同时，还需要与相关部门和业主进行沟通，确保施工的顺利进行。
二、基础工程施工
城市综合管廊的基础工程是确保整个工程的稳定和可靠性的基础。
在进行基础工程施工时，首先需要进行地面标志和勘测，确定管廊的
位置和标高。
然后，按照设计要求进行开挖工作，同时保证开挖边坡
的稳定和安全。
对于较深的管廊，还需要进行支护结构的建设，以保
证施工过程的安全性。
三、管线敷设
管线的敷设是城市综合管廊施工的重要环节。
在进行管线敷设时，
需要根据设计要求进行管道的选材和尺寸确定。
同时，还需要进行管
道的预制和检查，以确保管道的质量和规范。
在敷设过程中，应注意
保护地下其他设施和管道的安全。
另外，还需要进行管道的固定，以
增强管廊的整体结构和稳定性。
四、电缆安装
在城市综合管廊中，电缆是不可或缺的一部分。
在进行电缆安装时，必须按照相关标准和规范进行操作。
首先，需要进行电缆的选型和计算，以满足电缆的负载和传输要求。
然后，进行电缆管的安装和焊接，确保电缆的良好连接和绝缘性能。
同时，还需要进行电缆的综合测试
和检验，确保电缆的质量和可靠性。
五、消防系统建设
城市综合管廊中的消防系统建设是确保安全的关键。
在进行消防系
统建设时，必须按照相关法规和标准进行操作。
首先，需要进行消防
设备的选型和布置，以满足消防要求。
然后，进行管道和喷淋头的安装，同时还需要进行泵站和控制系统的建设。
最后，进行消防系统的
测试和调试，确保其正常运行和有效性。
六、综合验收和运维管理
城市综合管廊施工完成后，必须进行综合验收和运维管理。
综合验
收包括对整个施工工程的质量、安全和功能的检查。
在进行运维管理时，需要建立完善的设备管理和维护制度。
同时，还需要对管廊进行
定期巡查和清洁，并定期进行设备的检修和更新，以确保其长期稳定
和可靠运行。
总结：
城市综合管廊的施工工艺与方法规范对于工程的质量和效率有着重要的影响。
施工前的准备工作、基础工程的施工、管线敷设、电缆安装、消防系统建设以及综合验收和运维管理，都是确保城市综合管廊施工顺利进行和保证工程质量的关键步骤。
只有按照规范进行操作，并进行严格的质量控制和安全管理，才能实现城市综合管廊的良好运行和发展。
