精品硫酸钾生产工艺操作规程
硫酸钾生产工艺
硫酸钾生产工艺曼海姆法生产硫酸钾，虽然工艺成熟，但其明显缺陷是设备使用寿命短，一次性投资大，生产过程有大量的副产品盐酸产生，有一定的环境和销售负担。
而目前开发的硫酸镁转化法、芒硝转化法、硫酸转化法、光卤石分解法、硫酸铵转化法等新工艺，不仅投资小、收率高、产品质量优，而且设备使用寿命长（20年），无副产品盐酸产生。
和曼海姆相比具有明显优势。
一、硫酸钾产品介绍1、物理与化学性质硫酸钾，分子式K2SO4，分子量174.27，外观为白色结晶状固体（工业品多呈灰白色）。
理论氧化钾含量54.06%，在自然界中成单体分子的极为少见。
不溶于乙醇、丙酮和二硫化碳。
它在水中的溶解度因硫酸铵和氯化钾的存在而降低，实际上不溶于后两种化合物的饱和溶液中。
2、用途硫酸钾的用途主要作肥料施用，尤宜用于忌氯作物，也用来制钾明矾、钾水玻璃和碳酸钾等。
硫酸钾在军工行业中用于炮弹的消烟剂，农业上用作化学肥料，是制造钾盐的原料。
染料工业用于制中间体，玻璃工业用作澄清剂，香料工业用作助剂，医药上用作缓泻剂，食品工业用作通用添加剂。
还用于血清蛋白生活检验。
我国土地84%缺钾，同时我国又是一个钾资源十分匮乏的国家，因而限制了钾肥的开发利用和发展。
致使农作物土壤主要养分氮磷钾的比例严重失调。
钾肥的主要品种有氯化钾、硫酸钾、硝酸钾，由于忌氯作物不能施用氯化钾，硝酸钾价格昂贵，且为炸药，施用受到限制。
而硫酸钾同时也可提供作物需要的钾和硫，价格便宜。
因此无氯钾肥以硫酸钾为主。
3、市场供求状况：2013年以来，我国农肥行业，尤其是复合肥行业对氯化钾的需求急剧增长，目前处供不应求状态。
市场价位在3500元/t上下。
二、工艺介绍1、硫酸镁转化法制备硫酸钾（1）工艺原理：硫酸镁转化法是国外重要的硫酸钾制备方法之一，但由于受资源条件的限制，我国采用此法的甚少。
以硫酸镁和氯化钾为原料制备硫酸钾是通过两个工艺过程来实现的，其工艺原理是：以相图分析为依据，首先将硫酸镁和氯化钾按规定量与水及循环的部分软钾镁矾母液混合并在一定条件下反应，生成软钾镁矾。
钾肥 硫酸钾生产工艺
串连（1 号→5 号）气液逆流，将制酸后氯化氢尾气 基本吸收干净。尾气有抽风机送至烟囱排入大气（尾 气排放要符合国家废气排放标准方可）液相流程为 5 号→4 号→3 号→2 号→1 号，1 号塔较高浓度稀盐酸 送至硫酸洗涤塔。（另有 1 号塔液送入盐酸中间槽之 流程）。 （7）氯化氢尾气抽风机：自反应室将氯化氢气体顺流程抽 入，经尾气烟囱排入大气，维持反应室微负压，保持 硫酸钾生产正常进行。 （8）循环水池：补充新鲜水，维持正常水位以供水泵上水 之用，硫酸钾生产过程中冷却水回至循环水池封闭使 用，并控制ΡΗ7—8。 （9）凉水塔：冷却回水入循环水池需经凉水塔与空气换 热，降低水温继续使用，附换热排风扇。 （10） 凉水泵：将循环水送至循环水高位水罐以供冷却
6、 煤气输送、燃烧。空气、烟道气的鼓入、引出及换热： （1）煤气来自煤气站，经计量后送至喷嘴与空气混合燃 烧。 （2）空气由鼓风机自大气吸入经送风管道（部分冷空气送 至主机以达到风冷目的）与烟道气在复热器内换热后 送入燃烧室入口，以不断提供煤气燃烧所需氧气量， 燃烧室入口维持微负压。 （3）烟道气自燃烧室经烟道、烟道室、复热器由引风机送 至烟囱排入大气，烟道气在复热器内与冷空气换热降 温以达到热量回收之目的。燃烧过程中要维持微负压 操作，煤气压力低于 150mmH2O 或鼓风机出口压力低 于 300mmH2O 时，应加强注意，防止燃烧不完全或出 现熄火，发生事故。
采用降膜吸收法（气流顺流）出口酸控制 18-19 波 美度，送至盐酸中间槽。
（3）盐酸吸收塔 B：填料塔三只，气液逆流，酸液进入盐 酸吸收塔 A 氯化氢尾气引尾气回收塔。盐酸吸收塔 A、 B 为三套并联作业。
（4）高位制酸水桶：以稳定的液位提供制酸用清净水。 （5）清水池、清水泵：维持正常水位，送水至高位制酸水
硫酸钾肥的制作工艺
硫酸钾肥的制作工艺
硫酸钾肥的制作工艺主要包括以下几个步骤：
1. 原料准备：将硫酸和钾肥的原料准备好。
硫酸可以用硫粉和稀硫酸配制得到，钾肥可以使用氯化钾、硫酸钾等。
2. 反应槽的设计：设计一个合适的反应槽，以容纳原料和反应后的产物，同时确保反应过程的安全和高效。
3. 加料和搅拌：将硫酸和钾肥原料分别加入反应槽中，根据一定的比例和摄氏温度，开始搅拌混合反应。
4. 反应过程：根据反应方程式，进行硫酸和钾肥的反应，生成硫酸钾。
该反应通常需要在一定的温度和压力下进行，并配合适当的搅拌混合，以保证反应的彻底和均匀。
5. 结晶和分离：反应完成后，将得到的硫酸钾溶液进行结晶过程，通常采用加热和冷却的方法。
结晶后的硫酸钾晶体与溶液分离，并经过过滤或离心等方式进行固液分离。
6. 干燥和粉碎：将分离的硫酸钾晶体进行干燥，通常采用自然风干或加热干燥的方式。
干燥后的硫酸钾晶体会变得更加坚实和干燥。
随后，将硫酸钾晶体进行
粉碎，得到所需的硫酸钾肥。
7. 包装和储存：将制得的硫酸钾肥进行包装和储存，通常采用密封的塑料袋或桶进行包装，并存放在干燥、通风和避光条件下，以保持肥料的质量和稳定性。
需要注意的是，硫酸钾肥的制作工艺可能会因具体的生产要求和条件而有所不同，上述步骤仅供参考。
在实际生产中，还需要根据具体的工艺和相关生产设备进行调整和操作。
此外，制作硫酸钾肥时，需要严格遵守安全操作规程，以确保生产过程的安全性。
硫酸钾挤压造粒操作规程
硫酸钾挤压造粒操作规程一、引言硫酸钾是一种常见的化学品，广泛应用于农业、化工等领域。
为了提高硫酸钾的使用效果和便于携带、储存，通常需要对其进行挤压造粒处理。
本文档旨在规范硫酸钾挤压造粒的操作流程，确保操作安全、高效和合规。
二、适用范围本操作规程适用于进行硫酸钾挤压造粒的工作人员。
三、操作准备1.工作场所：确保操作场所干燥、通风良好，并远离火源。
2.设备准备：准备挤压造粒机、计量装置、输送带等设备，并确保设备正常运行。
3.原料准备：购买符合标准的硫酸钾原料，并进行质量检验。
4.安全防护：佩戴防护眼镜、手套、口罩等个人防护装备，以防止对身体造成伤害。
四、操作流程步骤一：设备调试1.将挤压造粒机按照使用说明进行安装和调试，确保机器工作正常并符合要求。
步骤二：原料准备1.使用计量装置准确称量所需的硫酸钾原料，并进行登记记录。
2.将原料放入包装袋或容器中，并进行密封，确保原料不受潮。
步骤三：挤压造粒操作1.将原料包装袋或容器放置在输送带上，调整输送带的速度，控制原料的流量。
2.在挤压造粒机的进料口处设置适当的接收装置，以接收经过挤压造粒处理的硫酸钾颗粒。
3.打开挤压造粒机的电源，启动机器，使原料经过挤压力和模具的作用，形成圆形颗粒。
4.调整挤压造粒机的参数，如挤压速度、挤压压力等，以满足颗粒的形状和尺寸要求。
5.监控挤压造粒机的运行情况，定期对设备进行检查和维护，确保设备的正常工作。
步骤四：成品收集与包装1.在接收装置中收集挤压造粒机产生的硫酸钾颗粒。
2.进行颗粒的质量检验，包括颗粒的形状、尺寸、含水量等指标。
3.将合格的硫酸钾颗粒进行分类、包装，并进行贴标。
4.进行成品记录，包括产量、质量等信息，并进行归档。
五、操作注意事项1.操作人员应严格按照操作规程进行操作，不得随意更改设备参数或操作步骤。
2.操作前应检查设备的电源是否接地良好，确保操作过程的电气安全。
3.操作过程中应定期对设备进行检查和维护，及时发现和处理异常情况。

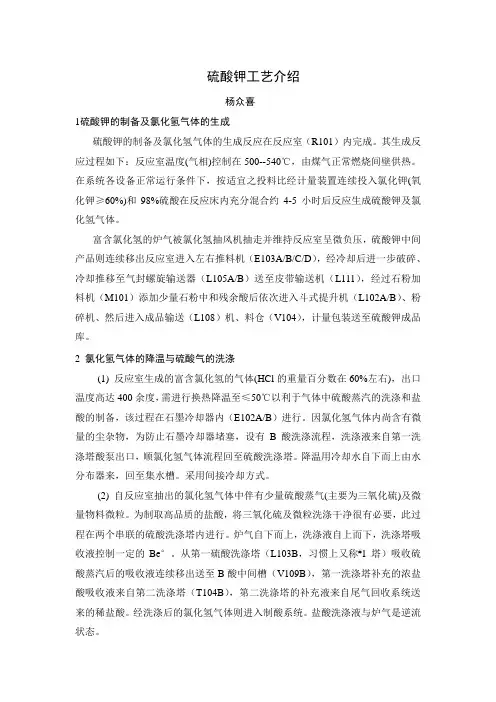

硫酸钾工艺介绍杨众喜
硫酸钾工艺介绍杨众喜1硫酸钾的制备及氯化氢气体的生成硫酸钾的制备及氯化氢气体的生成反应在反应室（R101）内完成。
其生成反应过程如下：反应室温度(气相)控制在500--540℃，由煤气正常燃烧间壁供热。
在系统各设备正常运行条件下，按适宜之投料比经计量装置连续投入氯化钾(氧化钾≥60%)和98%硫酸在反应床内充分混合约4-5小时后反应生成硫酸钾及氯化氢气体。
富含氯化氢的炉气被氯化氢抽风机抽走并维持反应室呈微负压，硫酸钾中间产品则连续移出反应室进入左右推料机（E103A/B/C/D），经冷却后进一步破碎、冷却推移至气封螺旋输送器（L105A/B）送至皮带输送机（L111），经过石粉加料机（M101）添加少量石粉中和残余酸后依次进入斗式提升机（L102A/B）、粉碎机、然后进入成品输送（L108）机、料仓（V104），计量包装送至硫酸钾成品库。
2 氯化氢气体的降温与硫酸气的洗涤(1) 反应室生成的富含氯化氢的气体(HCl的重量百分数在60%左右)，出口温度高达400余度，需进行换热降温至≤50℃以利于气体中硫酸蒸汽的洗涤和盐酸的制备，该过程在石墨冷却器内（E102A/B）进行。
因氯化氢气体内尚含有微量的尘杂物，为防止石墨冷却器堵塞，设有B酸洗涤流程，洗涤液来自第一洗涤塔酸泵出口，顺氯化氢气体流程回至硫酸洗涤塔。
降温用冷却水自下而上由水分布器来，回至集水槽。
采用间接冷却方式。
(2) 自反应室抽出的氯化氢气体中伴有少量硫酸蒸气(主要为三氧化硫)及微量物料微粒。
为制取高品质的盐酸，将三氧化硫及微粒洗涤干净很有必要，此过程在两个串联的硫酸洗涤塔内进行。
炉气自下而上，洗涤液自上而下，洗涤塔吸收液控制一定的Be°。
从第一硫酸洗涤塔（L103B，习惯上又称#1塔）吸收硫酸蒸汽后的吸收液连续移出送至B酸中间槽（V109B），第一洗涤塔补充的浓盐酸吸收液来自第二洗涤塔（T104B），第二洗涤塔的补充液来自尾气回收系统送来的稀盐酸。
曼海姆法生产硫酸钾工艺
曼海姆法生产硫酸钾工艺海姆炉简介曼海姆法的核心装置是反应炉，即曼海姆炉，产品纯度、转化率高低、生产能力和操作难易等均与反应炉有关。
因此，反应炉性能成为该工艺的技术关键。
反应炉主要由多种特种耐火材料砌成，具有两个空腔，中间椭圆形空腔为反应室，腔内带有搅拌耙子，反应时耙子以1—2r／min转动，将物料不断混合并逐渐推向炉腔周围。
反应室的空腔为燃烧室，燃烧室带有燃烧嘴，燃料释放的热量间接加热反应室。
2．3．1曼海姆炉的特点(1)炉子直径直接决定生产能力。
通常曼海姆炉生产能力以单台反应炉日生产能力为衡量标准。
由于受到制造技术及材质的限制，目前世界上最大的曼海姆炉直径为6m。
(2)耙子驱动系统稳定可靠，从而为反应连续稳定地进行提供了保障。
(3)材质要求高。
炉子反应室所用的耐火材料必须耐高温、抗强酸、传热性好；燃烧室材料须耐高温，保温性能好；耙子材质须耐热、抗腐蚀、耐磨损；耙臂机械承受力大。
材质是否达到要求直接影响检修期及炉子使用寿命。
(4)有温度自控与安全保护系统等。
2．3．2曼海姆炉热量利用情况如将燃烧放出的热量作100％计，则其分配情况：供给反应室15％一16％；废烟气带走40％一41％；炉膛、炉壁损失43％～45％。
2．4产品质量简介2．4．1硫酸钾消耗定额及质量指标‘表1消耗定额／ke,／tK20物料名称消耗定额名称’ZBG21008一、89标准K2O／％≥C,1／％≤F—rI2S04／％≤O／％≤50．O1．5O．5O．52．4．2氯化氢气体质量’由于反应炉内维持在低度真空度(133．322～266．644Pa)，以免氯化氢溢至车间的大气内，因而空气和烟道气则侵透人炉内，冲淡了氯化氢。
所以HC1在干燥气体中的实际浓度介于30％～40％之间。
2．5副产HCl气体的利用曼海姆法工艺生产硫酸钾，将副产大量的HC1气体，生产一吨硫酸钾可副产HC1气体0．4t(纯度100％)，该法生产的HCI气体纯度较高，可用其生产如下产品：(1)直接用水吸收生产31ok一35％的盐酸。
钾肥--硫酸钾生产工艺
分子式：K2SO4
分子量：174.24
物化性质：无色或白色晶体或粉末，味苦而咸。密度：2.662。
熔点：1069℃溶于水，不溶于乙醇，丙酮和二氧化碳，其水溶性
略呈酸性。
用途：1、农业用肥料，用于烟草、甘蔗、果木树、马铃薯、蔬菜
等。
2、用作药物（缓泄剂）并用于制明矾、玻璃和碳酸钾等。
三、 硫酸钾及盐酸的质量规格：
因吸收氯化氢反应均为放热过程，需将反应热移走才利于 反应进行，故盐酸吸收塔А设有夹套冷却装置，水自水分 布器来，自下而上回自水斗循环水池，控制出口水温≤ 40℃。
盐酸中间槽内盐酸控制一定液位，当达到液位后及时 倒槽，盐酸采样合格用送酸泵将盐酸送入盐酸储罐。 4、 氯化氢尾气的回收及尾气排放： 来自制酸系统的氯化氢尾气经抽风机由回收塔 1 号→2 号→ 3 号→4 号→5 号入烟囱排入大气。回收系统为四塔串联工 艺，氯化氢尾气浓度由 1 号→…5 号逐渐降低，稀盐酸浓度 由５号→…１号逐渐增高各自形成浓度梯度，５号塔添加 清净水逐渐转移至 1 号塔,一号塔吸收液定量转移至硫酸气 洗涤塔,同时 1 号塔还拌有送至盐酸中间槽之液相流程。吸 收反应同为放热反应，依吸收氯化氢的多少各塔温度 1 号 →…5 号逐渐降低，也呈温度梯度。各塔吸收为微负压，尾 气至烟囱排入大气，并保证尾气排放符合国家废气排放标 准方可。 5、 原料的供给： （1）原料氯化钾自吊斗除尽杂物，由电动葫芦吊至高位料
仓，经计量调速螺旋输送器送入氯化钾加料管至旋转 氯化钾布料匀速进入反应床以达到与 98%硫酸充分 反应之目的。
（2）原料 98%硫酸储罐维持补充中间槽液位，由酸泵自中 间槽吸入，连续送入 98%硫酸高位计量槽，维持高位 计量槽恒定液面，多余酸量经溢流口由回流管回至中 间槽，计量槽内硫酸经计量装置定量送入硫酸加料管 至反应室内旋转硫酸分布器，由分酸导槽均匀送入反 应床以达到与原料氯化钾充分反应之目的。
硫酸钾生产方法
使用硫酸钾主要应注意以下三个问题：(1)对于水田等还原性较强的土壤上，硫酸钾不及氯化钾，主要缺点是易产生硫化氢的毒害。(2)硫酸钾价格比较贵，在一般情况下，除忌氯作物外，能用氯化钾的就不要用硫酸钾。(3)对十字花科作物等需硫较多的作物，效果较好，应优先分配使用。
编辑本段使用方法
我国是缺钾大国，硫酸钾生产还没有形成规模，目前青上集团的硫酸钾在质量和外观上已经和进口硫酸钾相差无几，生产技术接近国际水平。硫酸钾为化学中性、物理酸性肥料，广泛地适用于各类土壤和各种作物，特别是忌氯化物，硫酸钾替代氯化钾，成为良好的钾肥。其具体使用方法主要有：(1)可用作基肥。旱田用硫酸钾作基肥时，一定要深施覆土，以减少钾的晶体固定，并利于作物根系吸收，提高利用率。(2)用作追肥。由于钾在土壤中移动性较小，应集中条施或穴施到根系较密集的土层，以促进吸收。(3)可用作种肥和根外追肥。作种肥亩用量1.5～2.5公斤，也可配制成2%～3%的溶液，作根外追肥。
编辑本段主要技术
1以氯化钾与混合盐制取硫酸钾工艺技术
此工艺生产方法是以苦卤氯化钾生产中所产高温盐为原料，通过高温盐与氯化钾进行一段转化，得到钾镁矾与氯化钠的混合物。再在物料中加入脂肪酸胺盐类捕收剂和萜烯醇类起泡剂及系统所产矾母液制成浆料，送入浮选机内进行浮选分离得到软钾镁矾和工业盐。软钾镁矾在与氯化钾在水溶液中进行二段转化分离得到硫酸钾。工艺中附产的矾母液、盐洗液等用于氯化钾生产中的兑卤工序。此方法用盐化工厂的废渣高温盐与氯化钾两种原料经两次转化和一次浮选分离，同时制得硫酸钾和氯化钠两种产品。此方法在汉沽盐场第三化工厂建成8 000吨/年硫酸钾生产车间。一吨硫酸钾消耗1.15吨氯化钾和3.0吨高温盐，同时副产1.20吨氯化钠。
2硫酸铵与氯化钾生产硫酸钾技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸钾生产工艺操作规程第一部分硫酸钾生产工艺规程一、制造硫酸钾的原料：本公司制造硫酸钾的原料是氯化钾（KCL）其K2O≥60%，目前依赖进口。
（国产KCL目前尚不能满足质量标准）98%硫酸来源于本公司硫酸车间。
该生产工艺过程中制取盐酸系统用水为清净自来水。
燃料采用煤气，来自本厂煤气站。
二、硫酸钾的性质和用途：分子式：K2SO4分子量：物化性质：无色或白色晶体或粉末，味苦而咸。
密度：。
熔点：1069℃溶于水，不溶于乙醇，丙酮和二氧化碳，其水溶性略呈酸性。
用途：1、农业用肥料，用于烟草、甘蔗、果木树、马铃薯、蔬菜等。
2、用作药物（缓泄剂）并用于制明矾、玻璃和碳酸钾等。
三、硫酸钾及盐酸的质量规格：（一）硫酸钾外观：无色或白色结晶体或粉末。
农业用硫酸钾技术指标[HG/T3279——89](二)盐酸：工业盐酸技术指标（GB320—93）四、硫酸钾生产基本原理和工艺流程：采用固定床【酸[液] 盐[固] 】复分解反应法。
固态的氯化钾与98%硫酸按一定的投料比连续加入反应室，在高于500℃高温（一般控制在540——560℃）推动耙齿推料（搅拌混合作用）的条件下进行反应。
在维持正常床面的条件下原料连续投入，成品硫酸钾则不断由反应室出口（对称二处）排入成品推料机，经冷却伴有搅拌粉碎的条件下经气封输送器进入皮带机，再经过筛粉碎机粉碎入成品料仓。
反应中产生之氯化氢气体用水吸收制取盐酸装入储罐。
尾气在符合国家废气排放标准的前提下排入大气。
反应式：H2SO4+2KCL→K2SO4+2HCL——Q(副反应) H2SO4→SO3+H2O——QHCL+H2O→HCLH2O+Q(副反应)SO3+H2O→H2SO4+Q〔附工艺流程图〕现将本公司硫酸钾生产工艺流程简述如下:〔一〕生产装置1、硫酸钾反应炉反应炉主要由燃烧室〔上部〕反应室〔中部〕烟道室〔下部〕组成，并配有加料及机械搅拌推料装置。
（1）燃烧室：处于反应室内顶，入口为空气进口、煤气进口，空气量及煤气量均可调。
所用煤气来自煤气站，经计量后进入烧嘴燃烧，燃烧室维持680—730℃以供给反应室之热量。
燃烧气经烟道进入烟道室，空气由送风机经复热器与烟道气换热后送至燃烧室，部分冷空气送至主机系统以起风冷之效力。
（2）烟道室：处于反应室底部，高温烟道气自燃烧室来由烟道室经烟道及烟道气管道送至复热器与冷空气换热后经引风机、烟囱排入大气，高温烟气在烟道室继续提供反应室所需热量以保证其正常动作及热量的充分利用。
（3）反应室：处于燃烧室与烟道室之环抱中间，下部为反应床约28平方米，顶部为耐高温圆穹型黑矽砖。
反应床上部配有旋转耙齿，以电机传动经减速机齿轮边速，有主机轴带动其转速约min，作为物料搅拌、混合、粉碎、成品转移，维持料床高度。
主轴顶部依上而下分别装有硫酸及氯化钾分布器，硫酸分布器配有导槽一只，氯化钾分布器配有两只流槽，加料分布器上部装有加料套筒，套筒穿燃烧室自炉顶而下，硫酸及氯化钾加料管自反应炉顶外部经套筒分别引入两分布器之上端。
反应室配置对称硫酸钾成品出料口分布两侧，经导筒与推料机相连。
反应炉顶上部分别设有氯化钾及硫酸加料计量装置以维持硫酸钾生产过程中控制合理的投料比，保证该产品高品质，低消耗及反应床耙齿之较长使用寿命。
反应室正常作业时控制微负压。
2、反应炉系统附属设备概况：（1）复热器：∮800*4000[H2505*DI，一组55根S≈12.3m2]冷空气与烟道气换热交换，预热回收。
（2）主机（附大型减速机与马达带动主轴）提供布料、混料、产品移出之效能。
（3）硫酸钾成品推料机：推料机筒体拌有冷却用夹套，该机作用为成品破碎转移及降温（N≈MIN）。
（4）气封螺旋输送器：成品输送及气封这作用。
（5）皮带输送机：成品输送。
（6）斗式提升机：成品输送（大、小各二台）。
（7）粉碎机：粉碎成品粗料后经输送器入成品料仓。
（8）螺旋输送器：原料与成品输送。
（9）成品料仓：总储量60吨。
（10）石粉加料机：中和成品中游离酸，均匀添加石粉。
（11）98%硫酸储槽：∮4400×6500（12）98%硫酸泵：（13）98%硫酸高位计量槽：保持恒定液位以保证稳定的投料量。
（14）鼓风机：将换热后烟道气引出送至烟囱排入大气.（15）炭精冷却器:反应室出口氯化氢气体经该气换热冷却后,温度降至50℃左右,送入硫酸气洗涤塔。
D500×4000S≈16m2（16）原料氯化钾高位仓：保持较充足的料位，有经变速后的螺旋输送器定量的送入氯化钾加料管入布料器。
（17）原料提斗、电动葫芦：提升原料氯化钾及他用。
（18）水分布器：循环水分流，控制各冷却水系统用水量。
3、盐酸制备、氯化氢尾气回收循环水系统：（1）硫酸气洗涤塔（附循环酸泵、槽）：将来自炭精冷却器之氯化氢混合气体的微量SO3及部分氯化氢吸收以保证正品盐酸（A酸）之品质，并有酸泵出口送出部分混酸至炭精冷却器这畅通及效能。
混酸（B）控制一定波美度，送至（B）酸中间槽。
（2）盐酸吸收塔A：总≈16.36m2。
A、炭精管有效长约2886MM∮32×23根（2塔）S≈11.886 m2。
B、L≈2886MM∮27×21根（1塔）S≈4.474 m2。
采用降膜吸收法（气流顺流）出口酸控制18-19波美度，送至盐酸中间槽。
（3）盐酸吸收塔B：填料塔三只，气液逆流，酸液进入盐酸吸收塔A氯化氢尾气引尾气回收塔。
盐酸吸收塔A、B为三套并联作业。
（4）高位制酸水桶：以稳定的液位提供制酸用清净水。
（5）清水池、清水泵：维持正常水位，送水至高位制酸水桶。
（6）氯化氢尾气回收塔：（附循环酸泵、槽）填料式五塔串连（1号→5号）气液逆流，将制酸后氯化氢尾气基本吸收干净。
尾气有抽风机送至烟囱排入大气（尾气排放要符合国家废气排放标准方可）液相流程为5号→4号→3号→2号→1号，1号塔较高浓度稀盐酸送至硫酸洗涤塔。
（另有1号塔液送入盐酸中间槽之流程）。
（7）氯化氢尾气抽风机：自反应室将氯化氢气体顺流程抽入，经尾气烟囱排入大气，维持反应室微负压，保持硫酸钾生产正常进行。
（8）循环水池：补充新鲜水，维持正常水位以供水泵上水之用，硫酸钾生产过程中冷却水回至循环水池封闭使用，并控制ΡΗ7—8。
（9）凉水塔：冷却回水入循环水池需经凉水塔与空气换热，降低水温继续使用，附换热排风扇。
（10）凉水泵：将循环水送至循环水高位水罐以供冷却水之用水。
（11）循环水高位水罐：循环水储罐维持正常水位，保证循环水正常水压，以供冷却用水，总储量约吨。
（12）盐酸中间槽：两只，单槽容积约10m3（卧式）中间储存与转移盐酸之用。
（13）盐酸储罐：立式100 m3/只，储存及罐装盐酸（4只）。
〔二〕硫酸钾生产工艺流程：1、硫酸钾的制备及氯化氢气体的生成硫酸钾的制备及氯化氢气体的生成反应在反应室内完成。
其生成反应过程如下：当反应室内温度控制在540-560℃区间煤气正常燃烧，酸洗及尾气吸收，酸泵正常运行，氯化氢风机正常运行，各设备均处于正常运行及备用常态下，按适宜这投料比经计量装置连续投入氯化钾（氧化钾≥60%）98%硫酸在反应床内充分混合反应生成硫酸钾及氯化氢气体。
其中氯化氢气体被氯化氢抽风机连续抽走并维持反应室呈微负压，成品硫酸钾则连续移出反应室进入左右推料机,硫酸钾经冷却与进一步破碎、推移由气封螺旋输送器送至皮带输送机经过筛、粉碎添加少量的石粉中和酸度后进入成品料仓，计量包装送至硫酸钾成品库。
2、氯化氢气体的降温与硫酸气的洗涤：（1）反应室生成之氯化氢气体，出口温度高达400余度，需进行热换热降温至≤50℃以利于硫酸气的洗涤和盐酸的制备，该过程在碳精冷却器内进行。
因氯化氢气体内尚含有微量之尘杂物，为防止碳精冷却器之堵塞，伴有混酸洗涤之流程，洗涤液自酸洗泵出口顺氯化氢气体流程回至硫酸气洗涤塔，冷却水自下而上由水分布器回至回水斗，采用二段冷却。
（2）自反应室排出这氯化氢气体中伴有少量硫酸气(主要为三氧化硫)及物料微粒。
为制取高品质之盐酸将三氧化硫微粒洗涤净很为必要，此一过程在硫酸气洗涤塔内进行，混酸吸收液控制一定的波美度连续移出至混酸中间槽，稀盐酸补充有尾气回收系统送来，经洗涤后的氯化氢气体则进入制酸系统。
为防止出口气体带液专设一填料分布器，将截留之酸滴回酸洗塔。
3、酸的制备：洗涤后的氯化氢气体与来自盐酸吸收塔В的稀硫酸顺流进入盐酸吸收塔А完成降膜吸收过程，浓盐酸控制波美度18-19送至盐酸中间槽。
未被吸收之氯化氢气体进入盐酸吸收塔В（填料塔）与加入该塔之清净水逆流接触完成吸收过程。
氯化氢尾气进入尾气回收塔（1号），清净水由高位制酸水桶经计量装置连续投入并控制适量水量，吸收液借位差流入盐酸吸收塔А。
制酸工艺采用三套并联装置，因吸收氯化氢反应均为放热过程，需将反应热移走才利于反应进行，故盐酸吸收塔А设有夹套冷却装置，水自水分布器来，自下而上回自水斗循环水池，控制出口水温≤40℃。
盐酸中间槽内盐酸控制一定液位，当达到液位后及时倒槽，盐酸采样合格用送酸泵将盐酸送入盐酸储罐。
4、氯化氢尾气的回收及尾气排放：来自制酸系统的氯化氢尾气经抽风机由回收塔1号→2号→3号→4号→5号入烟囱排入大气。
回收系统为四塔串联工艺，氯化氢尾气浓度由1号→…5号逐渐降低，稀盐酸浓度由５号→…１号逐渐增高各自形成浓度梯度，５号塔添加清净水逐渐转移至1号塔,一号塔吸收液定量转移至硫酸气洗涤塔,同时1号塔还拌有送至盐酸中间槽之液相流程。
吸收反应同为放热反应，依吸收氯化氢的多少各塔温度1号→…5号逐渐降低，也呈温度梯度。
各塔吸收为微负压，尾气至烟囱排入大气，并保证尾气排放符合国家废气排放标准方可。
5、原料的供给：（1）原料氯化钾自吊斗除尽杂物，由电动葫芦吊至高位料仓，经计量调速螺旋输送器送入氯化钾加料管至旋转氯化钾布料匀速进入反应床以达到与98%硫酸充分反应之目的。
（2）原料98%硫酸储罐维持补充中间槽液位，由酸泵自中间槽吸入，连续送入98%硫酸高位计量槽，维持高位计量槽恒定液面，多余酸量经溢流口由回流管回至中间槽，计量槽内硫酸经计量装置定量送入硫酸加料管至反应室内旋转硫酸分布器，由分酸导槽均匀送入反应床以达到与原料氯化钾充分反应之目的。
6、煤气输送、燃烧。
空气、烟道气的鼓入、引出及换热：（1）煤气来自煤气站，经计量后送至喷嘴与空气混合燃烧。
（2）空气由鼓风机自大气吸入经送风管道（部分冷空气送至主机以达到风冷目的）与烟道气在复热器内换热后送入燃烧室入口，以不断提供煤气燃烧所需氧气量，燃烧室入口维持微负压。
（3）烟道气自燃烧室经烟道、烟道室、复热器由引风机送至烟囱排入大气，烟道气在复热器内与冷空气换热降温以达到热量回收之目的。
燃烧过程中要维持微负压操作，煤气压力低于150mmH2O或鼓风机出口压力低于300mmH2O时，应加强注意，防止燃烧不完全或出现熄火，发生事故。
