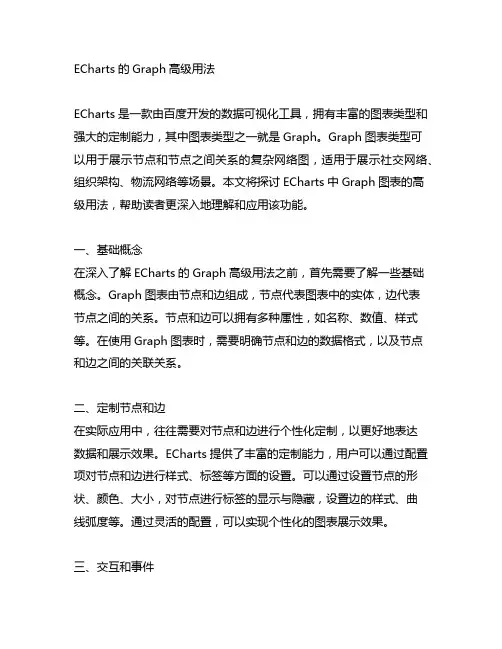

echarts的graph高级用法
ECharts的Graph高级用法ECharts是一款由百度开发的数据可视化工具，拥有丰富的图表类型和强大的定制能力，其中图表类型之一就是Graph。
Graph图表类型可以用于展示节点和节点之间关系的复杂网络图，适用于展示社交网络、组织架构、物流网络等场景。
本文将探讨ECharts中Graph图表的高级用法，帮助读者更深入地理解和应用该功能。
一、基础概念在深入了解ECharts的Graph高级用法之前，首先需要了解一些基础概念。
Graph图表由节点和边组成，节点代表图表中的实体，边代表节点之间的关系。
节点和边可以拥有多种属性，如名称、数值、样式等。
在使用Graph图表时，需要明确节点和边的数据格式，以及节点和边之间的关联关系。
二、定制节点和边在实际应用中，往往需要对节点和边进行个性化定制，以更好地表达数据和展示效果。
ECharts提供了丰富的定制能力，用户可以通过配置项对节点和边进行样式、标签等方面的设置。
可以通过设置节点的形状、颜色、大小，对节点进行标签的显示与隐藏，设置边的样式、曲线弧度等。
通过灵活的配置，可以实现个性化的图表展示效果。
三、交互和事件除了静态展示外，ECharts的Graph图表还支持丰富的交互行为和事件响应。
用户可以通过配置项开启节点和边的交互功能，使其支持鼠标悬停、点击、拖拽等操作。
用户还可以通过配置事件来监听用户的交互行为，在节点被点击、鼠标悬停等时触发相应的事件响应。
这些交互和事件功能可以极大地提升用户体验，使图表展示更具有活力和吸引力。
四、数据驱动和动态更新在实际应用中，数据往往是动态变化的，因此图表也需要支持动态更新的功能。
ECharts的Graph图表支持数据驱动的更新方式，用户可以通过更新数据来实现图表的动态变化。
可以通过定时任务或用户交互等方式，不断更新节点和边的数据，从而实现图表的动态展示效果。
通过数据驱动的方式，图表可以更好地反映实时的数据变化，使用户能够及时掌握最新的信息。
SAS简介
SAS简介SAS(Statistics Analysis System)是世界上最著名的统计分析系统之一，具有完备的数据访问、管理、分析和呈现功能，被誉为国际标准统计分析系统。
1966年它最初由美国北卡罗莱纳州立大学(North Carolina State University)的两位生物统计学研究生编制而成。
1976年正式成立了SAS软件研究所，开始SAS系统的开发、维护、销售和培训工作，真正实现了这一软件的商业化。
最早的SAS系统是在大型机上使用的，1985年推出了能运行在小型机和PC 机上的版本。
2011年最新的9.3版本可在多种操作平台上运行。
一、SAS的模块化结构及其特点一般统计软件是把各种统计分析过程整合为一个“包”（package），用户可根据资料特点和分析目的利用软件中提供的各种固定的分析过程完成统计分析任务。
而SAS系统除了具有这些功能以外，还提供自己的母体编程语言，用户可以灵活调用、组合SAS系统语句自定义宏函数(macro function)，完成特定的统计分析任务，甚至开发新的算法。
这种自由的母体编程语言所调用的单元称之为模块（module），这些单独的模块功能有所侧重，而又可以相互整合，故而大大提高了SAS的灵活性、多样性，丰富并拓展了SAS系统的功能。
当然，这也增加了掌握它的难度。
正因为如此，相对SPSS（Statistical Product and Service Solution）等软件来说，一般认为SAS更适合专业人员使用。
目前SAS在国际上几乎已经成为统计应用软件的行业标准，尤其备受统计专业人员的推崇。
其强大的功能很大程度上得益于系统的模块化结构设计。
SAS 9.13内含30余个模块，功能上覆盖了包括医药、金融等各行各业数据管理和数据分析的各个应用领域，用户可以根据自己的数据分析任务选择性地安装部分模块以构成自己的SAS系统。
其中最为基本的是SAS/BASE，它是SAS分析系统不可缺少的核心模块。
GRAPH6软件操作说明[详细讲解]
![GRAPH6软件操作说明[详细讲解]](https://img.taocdn.com/s3/m/6945950154270722192e453610661ed9ad515507.png)
GRAPH6软件操作说明Photon菜单及工具应用1．File (文件菜单)1.1Select machine （选择机器）在设计或修改花型之前要先选择机器的类型，设计或修改的花型将保存在所选机器类型的花型列表中。
1.2New (新建)在Photon中创建新的花型，包括DIS、SDI和PA T花型，确定花型类型后，会有对话框跳出让你选择针数和横列数，根据需要选择。
对话框中有一个maintain propeortions（保持比例）, 如在这个选项前面打钩，则在修改花型的针数或横列数时，另外一项也将随之改变，花型的长宽比例不变。
1.3Open （打开）打开所选择的机器类型中所具有的花型（包括DIS、SDI以及PA T），在文件形式处选择要打开的花型类型。
在花型列表窗口中，可以通过按预览键来预览花型。
同时，在这个窗口中，也可以通过右键点击花型的名字来删除花型（delete）或对花型重新命名(rename).1.4Close（关闭）关闭正在设计或修改的花型。
1.5Save (保存)将设计或修改过的花型用当前的名字及所在的位置保存。
1.6Save as（另存为）将目前运行的花型以新的名字保存到所选的位置。
将花型另存时可以选择保存为不同的花型类型。
将右下角的compress旁边的方框打勾，可以将花型压缩，从而节省空间。
1.7Import (输入)可以将bmp、jpg等图片或扫描的图片以及其他机器类型的花型转化到所选机器类型的机器中。
点击此命令以后，会有对话框出现，按照提示步骤进行操作。
1.8Print（打印）根据需要选择要打印的图案和参数。
1.9Print Preview (打印预览)预先查看打印效果图。
1.10Setup Printer（打印设置）设置打印参数。
1.11Exit（退出）退出Photon程序。
2. Edit（编辑）2.1 Cancel（撤消）快捷键为“Ctrl+Z”，用来撤消已经进行的操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动画曲线编辑器的用法
操作方法：
1、 建立新模型
BALL
2、 执行菜单命令Window>Animation Editors>Graph Editor,打开Graph Editor 【曲线编辑器】
3、 详细工具操作方式
⑴
Move nearest picked key tool
功能：移动最近关键帧工具。
用于单独移动关键帧或切线手柄。
激活一条动画曲线，
选择该工具，不必精确地选择曲线上的关键帧，拖曳鼠标（中键）时动画曲线上距离鼠标最近的点会移动或者其切线会发生变化。
这个工具与移动工具不同。
步骤：a 单击
动画曲线显示窗口
b 按住鼠标中键，距离鼠标最近的点会移动或其切线会发生变化。
⑵
Insert keys tool
功能：插入关键帧工具。
用于在选择曲线上插入新的关键帧。
使用此工具新建的关
键帧不会改变原动画曲线的形状。
新关键帧的切线将保持原动画曲线的形状。
步骤：
a 使用鼠标左键选择要插入关键帧的曲线，按住鼠标中键沿动画曲线拖曳
b 单击
c 在插入位置释放中键，在这个位置就会创建一个新的关键帧。
⑶
Add keys tool
功能：添加关键帧工具。
用于在选择动画曲线的任意位置添加关键帧。
因为单击鼠
标的位置很难精确地位于曲线上，使用这个工具新加的关键帧会改变动画曲线的形状。
步骤：
a 单击鼠标中键确定新关键帧的位置
新建关键点位置
b 释放鼠标中键后，在单击鼠标左键的位置处创建一个新的关键帧，新关键帧与临近关键帧的切线类型相同。
新建前：
新建后：
⑷
Lattice deform keys
功能：关键帧晶格变形。
此工具用晶格点来调整动画曲线的形状。
使用此工具后，
用户选择的曲线或关键帧会被一个晶格包围，用户调整晶格点可以改变动画曲线的形状。
步骤： a 单击
b 可以调整晶格点可以改变动画曲线的形状。
⑸Frame all
功能：满窗显示整条动画曲线。
⑹Frame playback range
功能：满窗显示动画播放范围。
⑺Center the view about the current time
功能：以当前帧为中心显示动画曲线。
⑻Spline tangents
功能：两个关键帧之间的部分采用光滑曲线的方式过渡。
步骤：
a 选择两个相邻关键帧之间的曲线
b 单击
⑼
Clamped tangents
功能：夹具切线。
创建的动画曲线既有样条曲线的特征，又有直线的特征，这是系统默认的曲线过渡方式。
当两个相邻关键帧的属性值非常接近时，它们之间的动画曲线为直线；当两个相邻关键帧的属性值相差较大时，它们之间的动画曲线为样条曲线。
使用【夹具切线】前：
使用【夹具切线】后：
变平滑
了！！！
⑽Linear tangents
功能：线性切线。
两个关键帧之间的部分采用直线方式过渡。
步骤：
a 选择两个相邻关键帧之间的曲线
b 单击
⑾Flat tangents
功能：水平切线。
使关键帧的切线入切方向和出切方向均为水平方向。
这种切线方向运动就是减速——停——加速。
单击后，
⑿Stepped tangents
功能：步幅切线。
两个关键帧之间不是以渐进的方式过渡，而是跳转。
⒀
Plateau tangents
功能：封顶。
系统采用【曲线】方式处理关键帧之间的过渡，当几个关键帧的时间距离很近，参数值变化有很大的时候，很可能出现两帧之间过渡部分的参数值比关键帧最高点的值还要高。
使用Plateau tangents 可以避免这种情况。
⒁Break tangents
功能：断开切线。
将一个关键帧切线的入切手柄和出切手柄分开，可以单独控制一个方向，相互之间不会产生影响。
⒂
Unify tangents
功能：统一切线。
动画曲线关键帧上的切线已经将入切和出切分开控制，用此命令可以将一个关键帧切线的入切手柄和出切手柄连为一体。
⒃
Free tangent weight
功能：释放动画曲线切线权重。
可以自由调节切线权重，这样调节起来更灵活。
它和锁定切线权重工具是一对功能相反的工具。
⒄
Auto load graph editor on /off 功能：自动打开或关闭
⒅
Time snap on/off
手柄已经分
开，可以单
独操作控制
功能：时间捕捉开关。
在移动关键帧时，时间始终捕捉到最近的整数时间单位位置。
⒆Value snap on/off
功能：数值捕捉开关。
在移动关键帧时，参数值始终捕捉到最近的整数数值。
⒇Open the dope sheet
功能：打开dope sheet窗口，这是另一个修改动画的工具窗口。
21open the trax editor
功能：打开trax editor窗口，这是一个基于许多动画片段进行非线性编辑的窗口。
