浅析沥青混合料的永久变形

浅析沥青混合料的永久变形
摘要：本文根据沥青路面的永久变形产生原因的不同对其进行了类别的划分，并且分析了半刚性基层下沥青混合料永久变形的形成，以及提出了永久变形的形成机理。

为沥青混合料的高温稳定性研究奠定了基础。

关键词：沥青混合料永久变形半刚性基层车辙
引言
在高温条件下，沥青路面在车辆荷载的反复作用下，在轮迹处路面各结构层将会出现不可恢复变形，随着变形的不断积累导致车辙产生。

ASTM标准E867将永久变形定义成“一种由横向交叉斜面和纵剖面限定的偏离水平面的相邻竖向凹陷”。

沥青混合料永久变形分类
在沥青路面的各种破坏现象中，车辙问题显得尤为重要。

因为它除了降低行车舒适性外，还会对交通安全产生直接影响。

路面车辙会增加司机变换车道的难度，阴雨天导致的车辙内的路面积水极易使高速行驶的汽车产生漂移，在恶劣气候条件下造成制动距离不足等问题。

国际上通常将沥青路面车辙分为以下五种类型：
1. 结构型车辙
主要是基层等路面结构层或路基强度不足，即施加在路面上的行车荷载超出路面结构层的总强度，故发生在沥青面层以及路基在内的永久变形，称为结构型车辙。

该类车辙宽度较大，两侧无隆起现象，横断面为浅盆状的U形[1]。

2. 失稳型车辙
也就是沥青混合料的侧向流动变形，在高温及车轮反复碾压作用下，交通荷载产的应力超过沥青混合料自身的抗剪强度，即稳定度极限。

此种情况下，沥青混合料中的自由沥青以及沥青与矿料之间的胶浆将会首先产生流动，促成沥青混合料产生流动变形，流动变形的不断积累形成车辙，叫做沥青的流动型车辙即失稳型车辙。

失稳型车辙的特点是车轮荷载作用处下凹，然而车轮荷载作用较少的行车道两侧则会向上隆起，内外侧成非对称状态。

主要发生在车速慢、车胎接地时间较长、横向应力较大的地方，如爬坡路段、道路交叉口附近等，其横断面呈W型[2]。

失稳型车辙在我国发生的较多，对于此类车辙目前并未有有效的维修方法，唯有将路面车辙受损部位刨除再用新的混合料进行修补，是当今研究的主要对
象。

3. 再压实型车辙
在沥青路面碾压不足的情况下，开放交通后经历车轮荷载的再碾压，使路面受到再压实，导致沥青路面厚度的减薄，在车轮荷载集中的地方出现凹陷，形成车辙。

在这样的路段下，只有在交通车辆反复碾压作用下，沥青层孔隙率不断减小，达到极限的残余孔隙率后才能稳定。

这类车辙一般两侧没有隆起，只有下凹。

4. 磨耗型车辙
在车辆轮胎磨损和环境的综合作用下，路面出现磨损，面层内集料颗粒逐渐脱落，形成车辙。

在冬季路面铺撒防滑料时，磨损型车辙则加速发展。

此类车辙在北欧国家较常见，而在我国几乎是没有的，研究过程中暂不考虑。

5. 水损害型车辙
由于沥青路面的中下层产生明显的水损害继而失去了沥青膜的粘结作用，因此在荷载的作用下出现了因变形累积而形成的车辙。

二、沥青混合料永久变形的形成机理
1.国内半刚性基层沥青路面
在我国，基层基本上采用半刚性材料，使得基层、路基产生的永久变形极小。

据道路使用的实际情况调查和研究表明，半刚性基层高等级沥青路面的永久变形，90%产生在沥青面层[3] ，由基层变形导致的车辙变形所占比例较小，因此发生在沥青路面面层的沥青混合料永久变形成为研究的重点。

沥青混合料是松散的矿料骨架和沥青结合料共同构成的。

沥青混合料的力学强度主要来自矿料颗粒之间的互相摩擦与嵌挤作用以及沥青对矿料的胶结力。

在车辆荷载的不断作用下，在沥青膜粘结力不足的区域，就会出现微观粒子的流动，从而引发部分团粒之间的相互错动现象。

外来荷载的不间断碾压作用，促使团粒之间的错动范围在更深、更广的范围继续传播，引起路面结构的微变形，经过一段时间的积累形成宏观的永久变形。

带来的直接后果就是沥青面层混合料向车轮两侧流动，从而产生推移、拥抱以及波浪等路面病害[4]。

2.国外对永久变形的分析
国外对于沥青混合料永久变形的研究较早，总体上来说，对沥青路面的车辙形成机理主要有两种见解：沥青路面在外来荷载作用下的剪切变形和压密变形。

①剪切变形
路面的剪切变形是由于作用在路面上的车辆荷载对路面施压而产生的剪应力超过了沥青路面自身的抗剪切能力而产生的变形，长此以往，形成车辙。

②压密变形
Patterson研究表明，在建立沥青路面永久变形预估模型时，需要同时考虑沥青混合料的压密和塑性流动变形。

压密主要包括材料的体积变化，由于压密，引起了材料颗粒之间更紧密的排列；塑性流动则是由材料的迁移产生的，不包括材料的体积变化，一旦荷载作用超过材料的剪切强度或者承受了足够的蠕变，永久变形就会发生。

压密和流动变形是绝大多数路面遭遇的变形行为。

3.永久变形的形成过程
在行车荷载的反复作用下，永久变形的形成过程可简单地分为以下三个阶段：
①开始阶段的后续压实：道路开放的初期，沥青混合料内部存在空隙，沥青层在车辆荷载反复碾压作用下，空隙将不断减小，沥青面层厚度减薄，甚至在荷载集中部位出现凹槽，其中不可恢复的部分成为永久变形。

在空隙率不断减少的情况下，集料在外力作用下排列成具有一定骨架的结构，以至于压密变形不再发生。

②沥青混合料的流动：由沥青混合料自身的粘弹性可知，在高温季节，沥青路面在外来荷载的反复作用下，沥青混合料变成以粘性为主的半固体，在外来荷载对路面施力形成的剪应力超过了沥青混合料各结构层总的抗剪强度的情况下，沥青混合料将产生流动变形，经不断积累形成永久变形。

这种变形主要表现为车轮部位下凹的同时并伴有两侧隆起现象。

③矿质骨料的重排和破坏：高温条件下，沥青混合料将处于半固态，在车辆荷载的不断碾压下，沥青混合料中的自由沥青以及沥青胶浆将会继续流动，在这样的情况下，就会导致沥青混合料组分的不均匀分布。

沥青混合料中矿料相互嵌挤组成的骨架结构就会出现松动，再加上其中沥青的润滑作用，松动就会愈演愈烈，再加上外来荷载的施力，部分矿料就会出现滑移，这时候沥青及沥青胶浆就会不断地流向其富集区域，最后流向沥青混合料的自由面。

三、总结
沥青混合料的永久变形，可以根据产生原因的不同，划分为结构型车辙、失稳型车辙等几类。

通过对沥青混合料永久变形形成机理的分析，可知，需从两个方面来分析永久变形：首先是路面铺筑过程中压实度的控制上，开放交通前是否达到了要求的压实度；另一方面则是，开放交通后，路面使用过程中的高温作用下，沥青混合料的流动以及混合料骨架结构的稳定性，所以沥青合料高温稳定性的研究将集中在沥青混合料在高温下抗流动变形的能力上。

参考文献：
[1] 方杨.高抗车辙沥青路面材料开发及应用[D].武汉.武汉理工大学.2008
[2] 张登良.沥青路面工程手册[M].北京.人民交通出版社.2003
[3] 李静.沥青混合料路用性能预测模型的研究[D].西安.长安大学.2004
[4] 李志刚.高速公路沥青路面养护决策及实施技术研究[D].南京.东南大学.2000
[5] 张宏.沥青路面数值模拟及单轴贯入蠕变试验研究[D].重庆.重庆交通大学.2008。

合集下载

重轴载条件下沥青路面竖向永久变形分析

表１有限元计算路面结构组成
害口．车辆重复轴载作用下，］在沥青路面车辙变形是轮迹带部位沥青混合料产生的竖向变形和轮迹带外侧沥青混合料产生向上隆起变形引起的，若以原来的路表为基准，包的最大高度可以达到拥
（汉市和平至左岭高速公路建设管理部 ” 武汉武
４０７）（汉理工大学交通学院３０１武
摘要：择几种典型的沥青路面结构，虑沥青混合料的粘弹性特性，用ＣｓｓＭ软件进行有选考利ｏｍｏ／限元分析，算出各沥青路面的竖向变形和侧向隆起变形．析不同路面结构在重载条件下的变计分形的规律，路面设计根据不同的条件采用合理的路面结构提供参考．为
型为黄河Ｊ１０Ｎ一５．
１路面结构有限元模型建立和相关参数确定
本文为了分析不同路面结构在重轴载车辆荷
本文有限元分析以我国现行沥青路面设计规
范中标准轴载ｉ０ｋ轮载５Ｎ）０Ｎ（０ｋ为基准，考虑
轮胎内压／ａＭＰ
中心区轮压／ａＭＰ边缘区轮压／ａＭＰ
虑水平向接触应力．轮胎与路面为矩形接触形式，荷载分布在宽度方向上将接触面整个面积分为３
个区域：边２宽度范围的边缘区和中间６６两０Ｏ／９

基于动态蠕变试验的沥青混合料永久变形研究

中图分类号：１．１Ｕ４６２７文献标识码：Ａ
Ｅｖｌａｉｎｏｅｍａｅｅｏｍａｉｎｏｓａｔａｕｔｏｆｐｒｎｎｔｄｆｒｔｏｆａｐｈｌ
ｍｉｔｒｓｕｉｇｄｎｍｉｒｅｅｔｘｕｅｓｎｙａｃｃｅｐｔｓ
第２卷第１７期２１１年３月０
交
ቤተ መጻሕፍቲ ባይዱ
通
科
学
与
工
程
Ｖｏ．ＮＯ１２７．１
Ｍａ．ｒ２１０１
ＪＯＵＲＮＡＬＯＦＴＲＡＮＳＰＯＲＴＣＩＳＥＮＣＥＡＮＤＥＮＧＩＮＥＥＲＩＮＧ
文章编号：６４５９２１）１０３－０１７ — ９Ｘ（０１０－０７４
Ａｂｔａｔｓｒｃ：Ｄｙｍｉｒｅｅｔｗａｏｄｕｔｄｏｎｍｏｄｆｅｎｄｆｂｒｍｏｄｆｅａｎａｃｃｅｐｔｓｓｃｎｃｅｎｕｉｉｄａｉｅｉｉｄｓｍｐｌｓ，ｅ
ｕｉｇＵＴＭ一ａｈｉ．Ｄｕｒｎｈｉｏｋ，ｉａｔｅｐｔｄｔｏｐａｅｔｅｍａｅｓｎ２５ｍｃｎｅｉｇｔｓｗｒｔｗｓａｔｍｅｏｃｍｒｈｅｐｒｎｎｔ
基于动态蠕变试验的沥青混合料永久变形研究
李雪连，陈宇亮，周志刚
（．１公路工程省部共建教育部重点实验室（沙理工大学）湖南长沙长，２华东交通大学，木建筑学院，西南昌３０１）．土江３０３４００；１０４

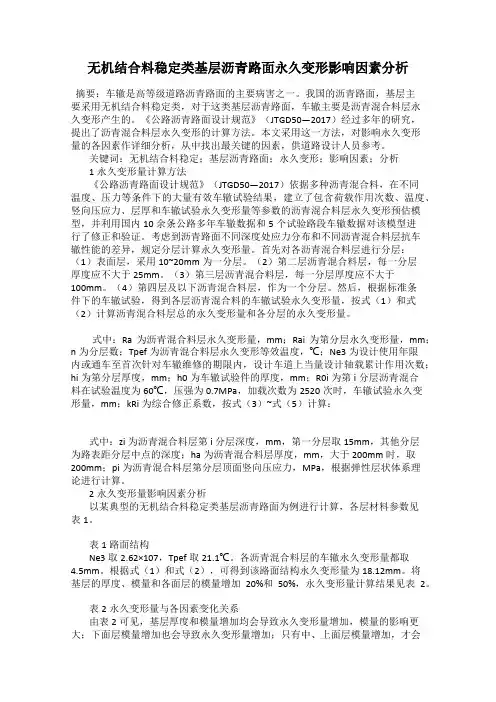

无机结合料稳定类基层沥青路面永久变形影响因素分析

无机结合料稳定类基层沥青路面永久变形影响因素分析摘要：车辙是高等级道路沥青路面的主要病害之一。

我国的沥青路面，基层主要采用无机结合料稳定类，对于这类基层沥青路面，车辙主要是沥青混合料层永久变形产生的。

《公路沥青路面设计规范》（JTGD50—2017）经过多年的研究，提出了沥青混合料层永久变形的计算方法。

本文采用这一方法，对影响永久变形量的各因素作详细分析，从中找出最关键的因素，供道路设计人员参考。

关键词：无机结合料稳定；基层沥青路面；永久变形；影响因素；分析1永久变形量计算方法《公路沥青路面设计规范》（JTGD50—2017）依据多种沥青混合料，在不同温度、压力等条件下的大量有效车辙试验结果，建立了包含荷载作用次数、温度、竖向压应力、层厚和车辙试验永久变形量等参数的沥青混合料层永久变形预估模型，并利用国内10余条公路多年车辙数据和5个试验路段车辙数据对该模型进行了修正和验证。

考虑到沥青路面不同深度处应力分布和不同沥青混合料层抗车辙性能的差异，规定分层计算永久变形量。

首先对各沥青混合料层进行分层：（1）表面层，采用10~20mm为一分层。

（2）第二层沥青混合料层，每一分层厚度应不大于25mm。

（3）第三层沥青混合料层，每一分层厚度应不大于100mm。

（4）第四层及以下沥青混合料层，作为一个分层。

然后，根据标准条件下的车辙试验，得到各层沥青混合料的车辙试验永久变形量，按式（1）和式（2）计算沥青混合料层总的永久变形量和各分层的永久变形量。

式中：Ra为沥青混合料层永久变形量，mm；Rai为第分层永久变形量，mm；n为分层数；Tpef为沥青混合料层永久变形等效温度，℃；Ne3为设计使用年限内或通车至首次针对车辙维修的期限内，设计车道上当量设计轴载累计作用次数；hi为第分层厚度，mm；h0为车辙试验件的厚度，mm；R0i为第i分层沥青混合料在试验温度为60℃，压强为0.7MPa，加载次数为2520次时，车辙试验永久变形量，mm；kRi为综合修正系数，按式（3）~式（5）计算：式中：zi为沥青混合料层第i分层深度，mm，第一分层取15mm，其他分层为路表距分层中点的深度；ha为沥青混合料层厚度，mm，大于200mm时，取200mm；pi为沥青混合料层第分层顶面竖向压应力，MPa，根据弹性层状体系理论进行计算。

重复荷载作用下沥青混合料的永久变形_张久鹏

成 . 研究沥青混合料变形特性的模型有很多 , 包括各种经验性模型和力学模型 . 根据大量统计分析得到的经验性模型 , 一般可以准确描述特定混合料的变形规律 , 但是其广泛适用性较差 , 力学计算存在困难 . 而一些研究者将粘弹性理论应
. 重复荷载作用下 ,
沥青混合料的永久变形则由残余粘弹性变形和粘
( S c h o o l o f T r a n s p o r t a t i o n , S o u t h e a s t U n i v e r s i t y , N a n j i n g210096, C h i n a )
A b s t r a c t : T h e s e r i e s w o u n d d a s h p o t o f B u r g e r s m o d e l w a s m o d i f i e d a n dt h e n c o n s i d e r e d a s a c o m b i n a t i o n o f m o d i f i e d d a s h p o t a n d V a n D e r P o e l m o d e l . P u l s e l o a d c o n s i s t i n g o f a h a v e r s i n e l o a d i n ga n d a r e s t p e r i o d w a s s e l e c t e d t os i m u l a t e t h e d y n a m i c v e h i c l e l o a d , a n d a n e wm e c h a n i c a l m o d e l w a s d e r i v e dt od e s c r i b et h e p e r m a n e n t d e f o r m a t i o no f a s p h a l t m i x t u r e u n d e r r e p e a t e dl o a d .S u b s e q u e n t l y , t r i a x i a l r e p e a t e dl o a dt e s t sw e r ec o n d u c t e df o r m o d e l v a l i d a t i o n .I t i si n d i c a t e dt h a t t h ep r o p o s e d m o d e l c a nd e s c r i b et h et h r e ep h a s e s p e r m a n e n t d e f o r m a t i o nw e l l .T h eh i g h e r t h et e m p e r a t u r ea n d s t r e s s , t h e b i g g e r t h e p e r m a n e n t d e f o r m a t i o na n dt h e s m a l l e r t h e f l o wn u m b e r .R e s i d u a l v i s c o e l a s t i c d e f o r m a t i o nt e n d s t oa f i x e dv a l u e w i t ht h ei n c r e a s eo f l o a dc y c l e s , a n di t s p r o p o r t i o nt op e r m a n e n t d e f o r m a t i o nd e c r e a s e s g r a d u a l l yw i t ht h el o a dc y c l e s ;t h ef i x e dv a l u eb e c o m e s b i g g e r i f s t r e s s a n d t e m p e r a t u r e a r e h i g h e r a n dt h el o a dr e s t p e r i o di s s h o r t e r .I t sp r o p o r t i o nt op e r m a n e n t d e f o r m a t i o n d e c r e a s e s r a p i d l yf i r s t a n dt h e ns l o w l yw i t ht h ei n c r e a s eo f r e s t p e r i o d , a n dal o n g e r r e s t p e r i o di s n e e d e df o r t h e r e s i d u a l v i s c o e l a s t i cd e f o r m a t i o n r e c o v e r yw h e ns t r e s s a n dt e m p e r a t u r ea r e h i g h e r . K e yw o r d s : a s p h a l t m i x t u r e ;p e r m a n e n t d e f o r m a t i o n ;m e c h a n i c a l m o d e l ;t r i a x i a l r e p e a t e dl o a dt e s t 沥青混合料是一种粘弹性材料 , 其变形包括瞬时弹性变形、粘弹性变形和粘性流动变形 . 卸载后 , 瞬时弹性变形立即恢复 , 粘弹性变形随时间逐渐恢复 , 粘性流动变形不能恢复

AC—20沥青混合料在三轴重复荷载试验下的永久变形分析

AC—20沥青混合料在三轴重复荷载试验下的永久变形分析【摘要】永久变形是长期困扰热拌沥青混合料路面的问题。

而研究沥青混合料永久变形性能的试验方法和沥青路面的永久变形预估与控制方法已成为当前研究的热点。

本文选定三轴重复荷载蠕变试验分析AC20沥青混合料的永久变形性能，它能较好的模拟沥青混合料中面层在路面的实际受力状态。

通过室内试验，研究在不同温度和不同应力作用下，沥青混合料永久变形的规律，利用最小二乘法进行曲线拟合得到沥青混合料的力学模型拟合参数和不同温度下的沥青混合料永久变形曲线。

建立基于试验数据的永久变形规律，为将其应用于实际路面永久变形的计算奠定了基础。

【关键词】永久变形；三轴重复荷载试验；力学模型1 引言本文以AC20沥青混合料为例，对沥青路面中面层的永久变形进行分析，研究由于受试验条件的限制，只能在特定的，具有代表性的温度下进行试验，所得的数据也只是在代表性温度下的数据点。

本文的三轴重复荷载蠕变试验，是在20℃、30℃、40℃、50℃四种温度和0.4Mpa、0.7Mpa和1Mpa三种应力的条件下对沥青混合料AC20的试验。

2 AC20沥青混合料的三轴重复荷载蠕变试验结果图1 AC20沥青混合料在20℃下的变形规律图2 AC20沥青混合料在30℃下的变形规律图3 AC20沥青混合料在40℃下的变形规律图4 AC20沥青混合料在50℃下的变形图5 AC20沥青混合料在0.4Mpa偏应力下的变形规律图6 AC20沥青混合料在0.7Mpa偏应力下的变形规律图7 AC20沥青混合料在1Mpa偏应力下的变形规律对材料施加一定水平的荷载和应力，材料将产生变形，若变形不随时间而增大，则撤销外力后，变形立即恢复，那么这种材料就是弹性材料。

若变形随荷载的增大而增大，外力撤消后，变形也不能恢复，那么这种材料成为粘性材料。

沥青混合料在外力长时间作用下，作为响应的变形或者应变会随时间的增加而不断增大，在消除外力之后，变形随时间的增加而逐渐恢复，至一部分变形永久保持。

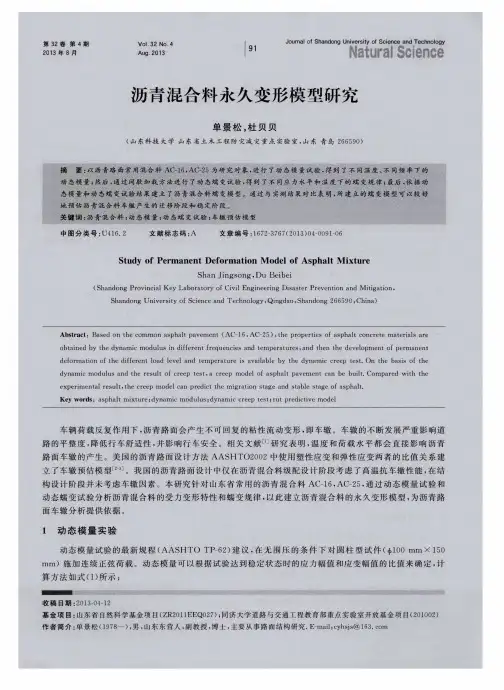

沥青混合料永久变形模型研究
