哈氏合金管成分密度
哈氏合金HR-120 合金性能
悬臂梁蠕变试验
蠕变变形是导致众多高温部件变形的主要因素。悬臂梁蠕变试验提供了蠕变变 形的目视效果。试验合金在温度为 1093℃的高温炉内 100 小时通过自重发生蠕 变变形。对于 3mm 的薄片试样最大的弯曲应力是 5.5Mpa。只有 HR-120 才能负 载自重产生的弯曲应力而无明显蠕变变形。
耐热合金的比较数据
物理性能 密度, lb./in3
HAYNES® HR-120®
alloy
HAYNES HAYNES HAYNE HASTELL
214TM
230® S 556TM
OY®
Alloy
alloy
alloy
alloy
X alloy 600
.291
.291
.319
.297
.297
.304
开始融 化温度
64.6 59.0 43.0
54.0
60.5
38.0 43.0 34.0
49.8 39.0 27.6
35.1
39.0
20.0 22.0 18.7
30.8 21.0 17.5
19.1
24.6
11.0 13.0 10.7
-
11.0 **7.4
10.5
14.0
(5.1) 6.5
-
-
5.0
-
4.3
7.1
- **5.2
20.5
20.0
19.5
- 20.0
-
19.2
-
18.0
17.6 18.7
-
-
-
-
- 17.2
-
-
-
哈氏合金依据标准号
哈氏合金依据标准号
哈氏合金是一种高强度、高耐腐蚀性的合金材料，主要由铬、镍、钼等元素组成。
它的标准号是ASTM F1537，是一种医用钴铬合金，用于制造人工关节和其他医疗器械。
ASTM F1537标准规定了哈氏合金的化学成分、机械性能、耐腐蚀性能、热处理和加工要求等方面的要求。
其中，化学成分要求铬含量在27%~30%之间，镍含量在4.5%~7.5%之间，钼含量在5%~7.5%之间。
机械性能要求哈氏合金的屈服强度不低于690MPa，抗拉强度不低于860MPa，延伸率不低于12%。
耐腐蚀性能要求哈氏合金在模拟体液中的腐蚀速率不超过0.1mm/a。
哈氏合金具有优异的生物相容性和耐腐蚀性能，被广泛应用于人工关节、牙科种植体、心脏支架等医疗器械领域。
与传统的钛合金相比，哈氏合金具有更高的强度和更好的耐腐蚀性能，能够更好地满足人体内长期使用的要求。
除了医疗器械领域，哈氏合金还被应用于航空航天、化工、海洋工程等领域。
在航空航天领域，哈氏合金被用于制造高温、高压的涡轮叶片、燃烧室等部件；在化工领域，哈氏合金被用于制造耐腐蚀的反应器、换热器等设备；在海洋工程领域，哈氏合金被用于制造海水淡化
设备、海底管道等。
总之，哈氏合金是一种优异的合金材料，具有高强度、高耐腐蚀性、
良好的生物相容性等特点，被广泛应用于医疗器械、航空航天、化工、海洋工程等领域。
ASTM F1537标准规定了哈氏合金的化学成分、机
械性能、耐腐蚀性能、热处理和加工要求等方面的要求，保证了哈氏
合金的质量和可靠性。

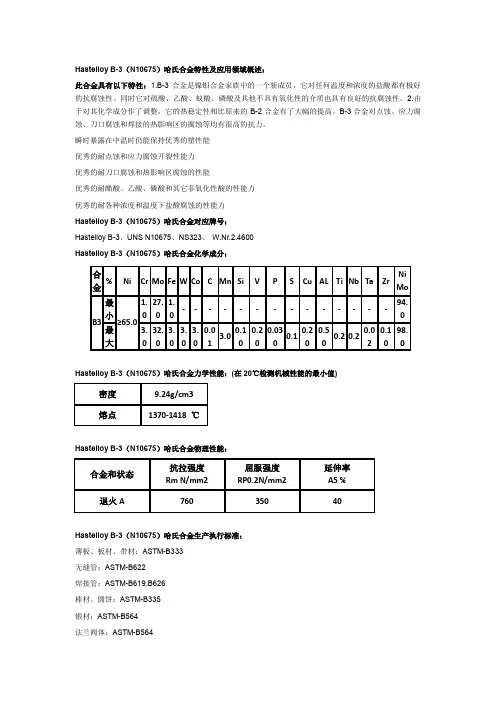

HastelloyB-3物性参数HastelloyB3执行标准
Hastelloy B-3（N10675）哈氏合金特性及应用领域概述：此合金具有以下特性：1.B-3合金是镍钼合金家族中的一个新成员，它对任何温度和浓度的盐酸都有极好的抗腐蚀性。
同时它对硫酸、乙酸、蚁酸、磷酸及其他不具有氧化性的介质也具有良好的抗腐蚀性。
2.由于对其化学成分作了调整，它的热稳定性相比原来的B-2合金有了大幅的提高。
B-3合金对点蚀、应力腐蚀、刀口腐蚀和焊接的热影响区的腐蚀等均有很高的抗力。
瞬时暴露在中温时仍能保持优秀的塑性能优秀的耐点蚀和应力腐蚀开裂性能力优秀的耐刀口腐蚀和热影响区腐蚀的性能优秀的耐醋酸、乙酸、磷酸和其它非氧化性酸的性能力优秀的耐各种浓度和温度下盐酸腐蚀的性能力Hastelloy B-3（N10675）哈氏合金对应牌号：Hastelloy B-3、UNS N10675、NS323、W.Nr.2.4600Hastelloy B-3（N10675）哈氏合金化学成分：Hastelloy B-3（N10675）哈氏合金力学性能：(在20℃检测机械性能的最小值)Hastelloy B-3（N10675）哈氏合金物理性能：Hastelloy B-3（N10675）哈氏合金生产执行标准：薄板、板材、带材：ASTM-B333无缝管：ASTM-B622焊接管：ASTM-B619.B626棒材、圆饼：ASTM-B335锻材：ASTM-B564法兰阀体：ASTM-B564Hastelloy B-3（N10675）哈氏合金金相组织结构：Hastelloy B-3为面心立方晶格结构。
该合金的铁和铬含量被控制在最小值，因此阻碍了其在700-800℃间沉淀析出Ni4Mo相，从而降低了加工脆化的风险。
应用范围B-3合金可适用于先前B-2合金所有用途，同B-2合金我一样，B-3也不推荐使用于三价铁盐和二价铜盐存在的环境中，因为这些盐会很快引起腐蚀破坏。
当盐酸接触到铁和铜时，会与之发生化学反应生成三价铁盐和二价铜盐。
HastelloyC276化学成分HastelloyC276机械性能哈氏合金C276厂家Hastelloy是什么材料哈氏合金哪家质量好
表 7 Hastelloy C276 耐晶间界腐蚀性 试验条件：ASTM G28 方法 A 试验时间 24 小时，沸腾 50%H2SO4-Fe2(SO4)3 水溶液
表 8 Hastelloy C276 耐酸腐蚀性能
试液
温度 (℃)
浓度 (%)
腐蚀速度(g/m²･hr)
C276
S31254
5
0.02
0.02
第1页共1
做特材行业扛旗企业 环保▪节能▪减排▪爱地球
上海安群金属科技有限公司
Shanghai Anchor Hi-tech Metals Co.,Ltd.
丝
标准
棒材
板材 材 无缝 焊接 对焊
锻件
条材
带材 线 管 管 管件
锻制 管件
材
美国材料与试验 协会
美国机械工程师 协会
B574 B564 B575 B906
8.9 436 130.0 10.8 2.8 x 10-6 12.2 12.5 12.9 13.2 13.6 21.1 x 104 80.8 x 104 无 1325-1369
AMT(安群)/成套镍基合金材料及配件专业供应商
网址：
AMT( Anchor) /Professional Supplier For Whole Sets Of Ni-alloy Materials&Fittinggs.
Hastelloy C276 生产执行标准
AMT(安群)/成套镍基合金材料及配件专业供应商
网址：
AMT( Anchor) /Professional Supplier For Whole Sets Of Ni-alloy Materials&Fittinggs.
哈氏合金圆钢重量计算公式(一)
哈氏合金圆钢重量计算公式(一)
哈氏合金圆钢重量计算公式
引言
在机械制造、建筑工程等领域，钢材是一种常用的材料。
计算钢
材的重量对于选择合适的材料、规划运输以及设计结构等都非常重要。
本文将介绍哈氏合金圆钢重量计算公式，并举例解释说明。
哈氏合金圆钢的定义
哈氏合金圆钢是一种常见的钢材，在各种机械设备以及建筑结构
中广泛应用。
它的形状为圆柱形，具有一定的直径和长度。
哈氏合金圆钢的重量计算公式
哈氏合金圆钢的重量可以根据下面的公式进行计算：
重量（kg）= π * 半径²（mm）* 长度（mm）* 密度（g/cm³）/ 1000
其中：
•π表示圆周率，约等于；
•半径表示圆钢的半径，单位为毫米（mm）；
•长度表示圆钢的长度，单位为毫米（mm）；
•密度表示钢材的密度，单位为克/立方厘米（g/cm³）。
示例解释
假设有一根哈氏合金圆钢，半径为30mm，长度为1000mm，钢材的密度为/cm³，我们可以通过上述公式计算其重量。
根据公式：
重量（kg）= π * 半径²（mm）* 长度（mm）* 密度（g/cm³）/ 1000
代入数据：
重量（kg）= * 30² * 1000 * / 1000 ≈ ≈
因此，这根哈氏合金圆钢的重量约为千克。
总结
本文介绍了哈氏合金圆钢重量计算公式，并通过示例进行了解释说明。
通过这个公式，我们可以方便地计算哈氏合金圆钢的重量，为相关领域的设计与运输提供了便利。
哈氏合金c276标准
哈氏合金c276标准哈氏合金C276是一种耐腐蚀合金，由尼克尔、钼、铬和铁等元素组成。
其化学成分符合ASTM B574标准和ASME SB574标准。
以下是一些与哈氏合金C276相关的参考内容：1. ASTM标准：哈氏合金C276的化学成分和机械性能可参考ASTM B574标准。
该标准规定了合金的化学成分，如尼克尔含量应不少于50%，钼含量应在15-17%之间，铬含量应在14.5-16.5%之间。
此外，标准还规定了合金的热处理方式和试样的机械性能要求。
2. ASME标准：哈氏合金C276的规格和品质可参考ASMESB574标准。
该标准规定了合金的规格范围，包括板材、薄板、管材、管件、螺栓、螺母和焊材等。
标准还规定了合金的机械性能要求，如抗拉强度、屈服强度、延伸率等。
3. 化学成分：哈氏合金C276的化学成分是其耐腐蚀性的关键。
合金中的主要元素包括尼克尔、钼、铬、铁和钼等。
其中，尼克尔是合金的基本元素，具有良好的耐腐蚀性和耐高温性能。
钼的加入可以提高合金的耐酸性和耐蚀性。
铬是合金的另一个重要元素，对于耐蚀性的提高起到了关键作用。
铁的含量需要控制在较低水平，以防止合金发生晶间腐蚀。
此外，合金中还掺入少量的其他元素，如钼、铜和钛等。
4. 机械性能：哈氏合金C276具有良好的机械性能，可满足各种工程应用的要求。
合金经过固溶和冷变形处理后，具有高强度、高硬度和良好的塑性。
合金的抗拉强度应在690MPa以上，屈服强度应在280MPa以上，延伸率应不低于40%。
此外，合金还具有良好的抗疲劳性能和低温冲击性能。
5. 耐腐蚀性：哈氏合金C276具有优异的耐腐蚀性，包括耐酸性、耐碱性和耐盐雾腐蚀性。
合金可耐受各种强酸的腐蚀，如硫酸、盐酸、硝酸和氢氟酸等。
此外，合金对氯离子的腐蚀也较为抵抗。
因此，合金广泛应用于化工、制药、海洋工程和电子等领域。
综上所述，哈氏合金C276是一种具有优异耐腐蚀性和机械性能的合金。
其化学成分和机械性能可参考ASTM B574和ASME SB574标准。
镍基合金
哈氏合金(Hastelloy alloy)哈氏合金(Hastelloy alloy)一、引言哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。
其牌号和典型使用场合如下表所示。
哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B → B-2(00Ni70Mo28) → B-3C系列：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(0 0Cr20Mo16)G系列：G → G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N0698 5(G-3)。
第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。
由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓―超级不锈钢‖，替代了G系列合金，使得G系列合金的生产和使用迅速下降。
二、典型哈氏合金化学成分材料的化学成分Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+TaN10665 (B-2) 基≤1.0 26.0~30 ≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03N10276 (C-276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01≤0.08≤2.5≤1.0≤0.04≤0.0 3 3.0~ 4.5 ≤0.035N06007 (G-3) 基 21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.5 1.5~2.5 ≤0.50三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。
特种材料腐蚀数据
一、引言
哈氏合金是镍基合金的一种，目前主要分为 B、C、G 三个系列，它主要用于铁基 Cr-Ni 或 Cr-Ni-Mo 不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广 泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。 哈氏合金牌号
合金牌号 板材标准 厚度(mm) ≤4.76 4.76~63.5 σb(Mpa) 760 760 690 621 σ0.2(Mpa) 350 350 283 241 δ5 (%) ≥40% ≥40% ≥40% ≥40% 硬度(HRB) ≤100 ≤100 ≤100 ≤100
N10665(B-2) ASTM B333-1998 N10276(C-276) ASTM B575-1999
214 40 -
高温下的最小力学性能值
0.2%屈服强度（Mpa）℃ 产品形式 100 板 315 管 棒 300 275 255 240 340 315 300 285 285 270 255 355 325 310 295 200 300 400 100 200 300 400 1.0%屈服强度（Mpa）℃
腐蚀率 （毫米/） 试验环境 （沸腾） 基 典型 316 本 焊 试 0.003 0.262 0.991 0.155 1.58 9.44 1.06 接 样 基 AL-6XN 本 焊 试 接 样 Inconel625 基 本 基 C-276 本 焊 试 0.006 0.049 0.259 0.0006 0.061 0.503 0.055 接 样
合金牌号 N10001(B) N10665(B-2) N10675(B-3) N10629(B-4) Ni-Mo 盐酸等还原性介质 N10276(C-276) N06022(C-22) N06455(C-4) N06059(C-59) Ni-Cr-Mo N06007(G) N06985(G-3) N06030(G-30)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈氏合金管成分密度
哈氏合金管是镍基合金管的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。
哈氏合金管(Hastelloy alloy)
一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni 或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。
哈氏合金管牌号
为改善哈氏合金管的耐蚀性能和冷、热加工性能，哈氏合金管先后进行了三次重大改进，其发展过程如下：
B系列：B→B-2(00Ni70Mo28)→B-3
C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16)
G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)
目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。
二、
典型哈氏合金管化学成分
材料的化学成分
Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta
N10665(B-2)基≤1.026.0~30≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03
N10276(C-276)基14.5~16.515.0~17.04.0~7.0≤0.01≤0.08≤2.5≤1.0≤0.04≤0.033.0~4.5≤0.035
N06007(G-3)基21.0~23.56.0~8.018.0~21≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.51.5~2.5≤0.50
三、
哈氏合金管力学性能
哈氏合金管的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。
哈氏合金管还存在中温敏化区，其敏化倾向随变形率的增加而增大。
当温度较高时，哈氏合金管易吸收有害元素使它的力学性能和耐腐蚀性能下降。
