机械成孔灌注桩
机械成孔灌注桩技术交底
机械成孔灌注桩技术交底机械成孔灌注桩作为一种常见的桩基施工技术，广泛应用于建筑、桥梁、港口、码头等工程中。
本文将从工作原理、施工工艺和质量控制三个方面对机械成孔灌注桩技术进行详细交底。
一、工作原理机械成孔灌注桩是一种在地下进行孔洞成形和灌注的桩基形式，其工作原理主要包括两个步骤：成孔和灌注。
1. 成孔成孔是指使用振动或旋转的方法在地下形成孔洞。
在机械成孔灌注桩中，常用的成孔方式有振动成孔和旋转成孔。
振动成孔是利用震动器在地下振动，使土体松动，然后通过桩机的自重和振动力将桩机沉入地下。
旋转成孔是利用旋转刀具带动土体切削，形成孔洞。
2. 灌注灌注是指将砂浆或混凝土注入成孔中。
在灌注过程中，首先将桩钢筋箱或孔筒箱放入成孔中，然后将砂浆或混凝土泵入箱内，填充孔洞并与土体紧密结合，形成坚固的桩体。
二、施工工艺机械成孔灌注桩的施工工艺主要包括以下几个步骤：孔洞准备、钢筋布置、灌注和修整。
1. 孔洞准备孔洞准备是指对成孔区域进行处理，确保施工顺利进行。
首先，必须清除施工区域的杂物，防止对成孔和灌注造成干扰。
其次，根据设计要求确定桩的位置和深度，并进行标志，以便施工参考。
2. 钢筋布置钢筋布置是保证桩体抗剪和抗弯强度的关键环节。
根据设计要求，在孔洞内布置钢筋筋笼或箱形钢筋，以保证桩体的受力性能。
钢筋的直径、间距和长度等参数必须符合设计要求，且钢筋的连接必须牢固，以防止变形或断裂。
3. 灌注灌注是将砂浆或混凝土注入成孔中的过程。
在灌注前，必须根据设计要求准备好砂浆或混凝土，并安排泵车、充填管和输送管等设备。
灌注时，需要控制好注入速度和压力，确保砂浆或混凝土能够充分填充孔洞，并与土体紧密结合。
4. 修整修整是对灌注过程中产生的堆积物和不规则部分进行清理和修整，以保证桩体的外形和质量。
在修整中，要注意避免对桩体施加过大的冲击力，以免影响桩体的强度和稳定性。
三、质量控制机械成孔灌注桩的质量控制是保证桩体质量的关键步骤。
机械成孔灌注桩质量检验要求
机械成孔灌注桩质量检验要求1. 引言机械成孔灌注桩是一种常用的地基处理方法，它通过机器进行孔洞的成孔和清理，再将混凝土灌注于孔洞中，用以加固地基或作为建筑物的基础。
为保证机械成孔灌注桩的质量，需要进行质量检验，以确保其满足设计和施工要求。
2. 检验标准机械成孔灌注桩的质量检验应按照国家标准《混凝土结构工程质量检验标准》（GB 50164）进行。
检验应包括桩身的尺寸、强度、密实度、外观等方面的检查。
2.1 桩身尺寸检验机械成孔灌注桩的尺寸检验应包括直径、长度和竖向偏差等方面的测量。
直径和长度应与设计要求相符，竖向偏差应在合理范围内。
机械成孔灌注桩的强度检验应包括抗压强度和抗剪强度等方面的测试。
抗压强度的测试可以采用静载试验和动力触控试验等方法，抗剪强度的测试可以采用剪切试验等方法。
测试结果应满足设计要求。
2.3 桩身密实度检验机械成孔灌注桩的密实度检验应包括桩体的松散与密实程度。
检验时可以采用标准贯入试验、静压力试验等方法，检查桩身的密实度。
机械成孔灌注桩的外观检验应包括桩身的平整度、表面粗糙度、是否有裂缝等方面的检查。
外观应符合设计和规范要求。
3. 检验方法和仪器设备机械成孔灌注桩的质量检验需要使用一些方法和仪器设备来进行检测和测量。
具体的方法和设备可以根据不同的检验项目来选择，例如：•尺寸测量可以使用卷尺、微测仪等设备；•强度检验可以使用静载试验设备、动力触控试验设备等；•密实度检验可以使用标准贯入试验设备、静压力试验设备等；•外观检验可以使用目测和触摸等方法。
4. 检验频次和要求机械成孔灌注桩的质量检验应按照一定的频次和要求进行。
具体的频次和要求可以根据项目的特点和规模来确定，一般包括以下内容：•桩身尺寸检验应在施工过程中进行，每隔一定数量的桩进行检验；•桩身强度检验可以选择在施工结束后进行，每隔一定数量的桩进行检验，以及在有特殊构造的桩中进行检验；•桩身密实度检验应在施工过程中进行，每隔一定数量的桩进行检验；•桩身外观检验应在施工过程中进行，每隔一定数量的桩进行检验。
机械成孔灌注桩施工方案
机械成孔灌注桩施工方案1.地质条件和桩基设计要求在施工方案制定之前，首先需要详细了解工程现场的地质条件和桩基设计要求。
这包括地下水位、土层分布、土壤类型和强度、桩基承载力要求等。
这些信息对于确定机械设备的选择和施工工艺有着重要的指导作用。
2.机械设备选择钻桩机的选择需要考虑到桩径和桩长的要求，以及地方限制等因素。
搅拌车的选择需要考虑到搅拌能力和搅拌质量的要求。
泵车的选择需要考虑到灌注能力和泵送距离的要求。
3.施工工艺（1）桩的成孔：根据设计要求和地质条件，选择合适的钻具进行成孔。
在成孔过程中，要注意控制钻孔的位置、直径和垂直度，确保钻孔的质量和位置满足设计要求。
（2）灌注过程：成孔后，进行桩的灌注工作。
首先，使用搅拌车将水泥、骨料、外加剂等原料混合均匀，形成混凝土。
然后，使用泵车将混凝土泵送到桩孔中，充实桩孔。
在灌注过程中，要注意控制泵送的速度、压力和均匀性，确保混凝土充实均匀，无空洞和松散。
（3）养护过程：桩的灌注完成后，需要对其进行养护，保证桩的凝固和强度的发展。
根据设计要求和混凝土配合比，制定合理的养护方案，包括湿养护、保温养护等。
4.施工安全和质量控制在机械成孔灌注桩的施工过程中，要严格遵守有关安全规定，保证施工人员的安全。
同时，要注意对机械设备的维护和检修，确保其正常运转。
在施工过程中，要进行现场监测和质量检验，保证施工质量。
包括对桩孔的尺寸和直径进行检测，对混凝土的配合比和强度进行测试等。
总结机械成孔灌注桩是一种常用的桩基施工方法，其施工方案需要综合考虑多个因素。
包括地质条件、桩基设计要求、机械设备选择和施工工艺等。
合理制定施工方案，保证施工质量和安全，对于工程的稳定和安全具有重要的意义。
机械成孔灌注桩施工方案
机械成孔灌注桩施工方案一、引言机械成孔灌注桩是一种常用的地基处理方法，它采用机械设备进行成孔，并在孔内注入混凝土形成桩体。
本文将详细介绍机械成孔灌注桩的施工方案，包括施工前的准备工作、施工步骤和施工注意事项。
二、施工准备1. 调查研究：对施工地进行详细的地质勘察，了解地层情况、地下水位等信息，为后续施工提供依据。
2. 设备准备：根据设计要求和施工规范，准备好所需的机械设备，包括钻机、搅拌车等。
3. 施工人员培训：确保施工人员具备相关的技能和知识，了解施工流程和安全操作规范。
三、施工步骤1. 确定桩位：根据设计图纸确定每个桩的位置和孔径，标明在施工场地上。
2. 机械成孔：使用钻机进行机械成孔，按照设计要求逐孔进行钻探作业。
钻孔过程中，应注意保持孔径的垂直度和圆度，避免损坏周边地质。
3. 清孔处理：钻孔完成后，使用吹扫管进行清孔作业，将孔内杂物清除干净，保持孔壁的洁净度。
4. 砼灌注：按照设计要求调配好混凝土，在搅拌车的边料斗中进行搅拌，然后使用泵车将混凝土从孔底向上灌注至桩顶，并保持适当的灌注速度和压力。
5. 钢筋布置：在灌注过程中，在桩顶部分按设计要求布置钢筋，以增强桩体的承载能力。
6. 填充振捣：在灌注完成后，采用振捣设备进行桩体的填充和密实作业，确保混凝土充分振实，优化桩体的力学性能。
7. 后续处理：在桩顶整平后，及时添补混凝土，修整桩顶以满足设计要求。
四、施工注意事项1. 安全第一：施工人员必须严格遵守安全操作规范，佩戴好防护装备，确保施工过程安全可靠。
2. 技术要求：施工人员应具备相关的技术知识和操作技能，确保施工质量达到设计要求。
3. 环保考虑：施工过程中应注意环境保护，防止污染地下水和土壤。
4. 施工记录：及时记录施工过程中的关键数据和问题，以备后续审查和总结。
五、总结机械成孔灌注桩是地基处理的常用方法，具有承载能力强、施工效率高等优点。
在施工过程中，施工人员必须严格按照施工方案进行操作，确保每个环节都符合设计要求。
灌注桩成孔方式及适用情况
灌注桩成孔方式及适用情况一、引言灌注桩是一种广泛应用于土木工程中的基础施工技术，成孔是灌注桩施工的重要环节之一。
本文将对灌注桩的成孔方式及其适用情况进行介绍和分析。
二、灌注桩成孔方式1. 手工成孔手工成孔是灌注桩成孔的传统方式，也是最为简单的一种方式。
施工人员使用手工工具，如锤子、凿子等，逐步击打地面，形成桩孔。
这种方式适用于土层较软的场地，施工周期较短，成本较低。
然而，手工成孔的精度较低，不适用于桩径较大、土层较硬的项目。
2. 手动/机械钻孔手动/机械钻孔是利用钻孔机械设备进行成孔的方式。
手动钻孔适用于较小桩径和浅孔深度的情况，操作简便灵活，适用范围较广。
机械钻孔则适用于较大桩径和深孔的情况，钻孔机械设备能够提高施工效率和成孔精度。
手动/机械钻孔的优点是成孔精度高，适用范围广，但需要配备相应的设备和技术人员。
3. 微型挖掘机成孔微型挖掘机成孔是利用小型挖掘机进行成孔的方式。
这种方式适用于较大桩径和深孔的情况，挖掘机能够提供较大的力量和挖掘深度，施工效率高。
然而，微型挖掘机成孔需要相对较大的工作空间，且挖掘机本身较大，不适用于场地狭小或有限的项目。
4. 水压冲孔水压冲孔是利用高压水流进行成孔的方式。
施工人员将高压水流喷射到地面，冲刷土层，形成桩孔。
这种方式适用于土层较软、含水量较高的场地，成孔速度较快。
然而，水压冲孔需要配备高压水泵和相应的设备，成本较高。
三、适用情况分析1. 土层情况不同的灌注桩成孔方式适用于不同的土层情况。
手工成孔适用于土层较软、含水量较低的场地；手动/机械钻孔适用于各种土层情况，钻孔机械设备能够根据实际情况进行调整；微型挖掘机成孔适用于土层较硬、含水量较低的场地；水压冲孔适用于土层较软、含水量较高的场地。
2. 桩径和孔深不同的灌注桩成孔方式适用于不同的桩径和孔深。
手工成孔适用于较小桩径和浅孔深度的情况；手动/机械钻孔适用于各种桩径和孔深的情况，可以根据实际需要进行调整；微型挖掘机成孔适用于较大桩径和深孔深度的情况；水压冲孔适用于较小桩径和浅孔深度的情况。

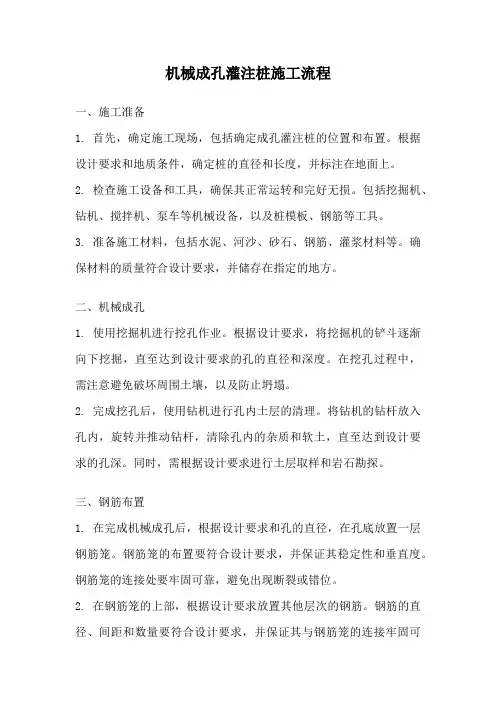

机械成孔灌注桩施工流程
机械成孔灌注桩施工流程一、施工准备1. 首先，确定施工现场，包括确定成孔灌注桩的位置和布置。
根据设计要求和地质条件，确定桩的直径和长度，并标注在地面上。
2. 检查施工设备和工具，确保其正常运转和完好无损。
包括挖掘机、钻机、搅拌机、泵车等机械设备，以及桩模板、钢筋等工具。
3. 准备施工材料，包括水泥、河沙、砂石、钢筋、灌浆材料等。
确保材料的质量符合设计要求，并储存在指定的地方。
二、机械成孔1. 使用挖掘机进行挖孔作业。
根据设计要求，将挖掘机的铲斗逐渐向下挖掘，直至达到设计要求的孔的直径和深度。
在挖孔过程中，需注意避免破坏周围土壤，以及防止坍塌。
2. 完成挖孔后，使用钻机进行孔内土层的清理。
将钻机的钻杆放入孔内，旋转并推动钻杆，清除孔内的杂质和软土，直至达到设计要求的孔深。
同时，需根据设计要求进行土层取样和岩石勘探。
三、钢筋布置1. 在完成机械成孔后，根据设计要求和孔的直径，在孔底放置一层钢筋笼。
钢筋笼的布置要符合设计要求，并保证其稳定性和垂直度。
钢筋笼的连接处要牢固可靠，避免出现断裂或错位。
2. 在钢筋笼的上部，根据设计要求放置其他层次的钢筋。
钢筋的直径、间距和数量要符合设计要求，并保证其与钢筋笼的连接牢固可靠。
四、灌注混凝土1. 在钢筋布置完毕后，开始进行灌注混凝土。
首先，将水泥、砂石、河沙等按照一定比例进行配合，搅拌成均匀的混凝土。
搅拌过程中，需注意控制水灰比，确保混凝土的强度和流动性。
2. 在混凝土搅拌完毕后，使用泵车将混凝土泵送至孔内。
泵送过程中，需注意控制泵送压力和速度，确保混凝土充实孔内，并避免产生空洞或分层现象。
3. 灌注混凝土的同时，需使用振动棒进行振捣，以排除混凝土中的气泡和空隙。
振捣过程中，应均匀振动，避免过度振捣或不足振捣。
五、养护和检验1. 在完成灌注混凝土后，需要对成孔灌注桩进行养护。
养护期间，应保持桩体湿润，避免干燥和开裂。
养护时间一般为28天，期间需定期进行检查和维护。
机械成孔灌注桩施工方案
机械成孔灌注桩施工方案一、工程概况泽科港城国际项目四期别墅、地下车库、商业楼工程位于重庆市渝北区兰馨大道, 是重庆旭华房地产开发有限公司开发的工程, 包括33栋3层的联排别墅、地下车库、商业楼, 建筑面积约81332.61.其中一组团共17栋别墅, 二组团共16栋别墅, 我司先进行一组团工程的施工.二、施工顺序根据现场实际情况, 一组团6#-9#楼为第一施工段（注: 目前6#7#楼场地建设单位暂未移交, 所以暂把8#9#楼作为第一施工段）, 10#12#13#楼为第二施工段, 14#15#22#楼为第三施工段, 16#17#20#21#楼为第四施工段, 11#18#19#为第五施工段（注: 该3栋房, 建设单位还未移交）。
以上施工段均采用流水作业, 流水作业的同时, 其中第一施工段和第二施工段也可采用平行作业.三、施工工艺测量定孔位T移机定位T开孔扩孔T埋设护筒T钻孔T取出岩芯T清孔-自检验收T安放钢筋笼T安放导管T浇注混凝土四、施工方法1.采用旋挖钻机。
2、桩位及桩径校核：按施工图定位测量的桩位, 并进行核对桩号及实地位置, 然后用钉子或木桩作好桩位标记。
3.钻机就位确认桩位附近平整, 把钻机开到桩位旁, 螺旋钻头的尖端对正桩位标注点。
钻机回转中心距孔位4〜4.2m。
在允许的情况下, 变幅油缸尽可能推动桅杆前伸, 这样可以减小钻机自重和提升、下降交变拉力对孔的影响。
检查在回转在半径内是否有障碍物。
a）根据现场施工平面图及施工段的划分, 钻机进场后先进行8#9#楼的施工, 同时, 10#12#13#楼根据甲方的工期要求, 也可与8# 9#楼进行平行施工。
施工流程详见施工段流程及划分图。
①b）钻机开至桩位附近位置时, 尽量使车体保持水平。
如斜坡过大, 可在履带下垫砂石调整, 位置确定后锁紧履带。
②c）回转上车和操作变幅油缸精确对位, 点动触摸屏的回转转置零按钮；打开桅杆铅直状态自动调节, 如钻头离孔中心点过高, 可浮动下降钻杆, 使施工时钻具更容易对位。
机械成孔灌注桩施工
1、桩的施工（1）、钻孔压灌超流态混凝土桩施工由钻孔、成空灌注和安放钢筋笼等主要工序及混凝土制备、钢筋笼制作辅助工序组成。
（2）、钻孔清土1）钻机就位时，必须平整、稳固，钻机行走回转时，施工场地坡度不得大于5度，确保在施工中不发生倾斜；2）钻头与桩位偏差不得大于20mm，钻机对准桩位后必须调平，确保成孔的垂直度；3）开钻时，钻头对准桩位点后，启动钻机下钻；下钻速度要平稳，严防钻进中钻机倾斜错位；4）钻进中，当发现不良地质情况或地下障碍物，应立即停钻，并通知建设单位与设计单位，确定处理方法、修改工艺参数或桩位、桩长等。
5）应将桩孔周围残土清理干净，避免泥土掉入桩孔混凝土中。
（3）、成孔灌注1）根据地勘报告和场地的地质、地层情况，当钻进电流突然间大于130A时，要适当控制钻机速度，此时已经进入到地勘报告的圆砾层。
钻机钻至设计底标高后，混凝土泵开始压灌混凝土并停顿10-20S，然后边压灌边提钻，始终保持泵入孔中单纯混凝土量大于钻杆上提升体积量；2）混凝土灌注注高度宜高出桩顶标高0.1-0.2m；3）桩施工顺序应循序间隔跳打原则，避免桩孔串连。
（4）、安放钢筋笼利用钻机自备吊钩、塔吊或吊车将钢筋笼直吊起，垂直于孔口上方，然后扶稳旋转下入孔中，特殊情况下可采用专用插筋器将钢筋笼插至设计标高厚稳固。
2、质量保证措施3、放施桩时顺轴线方向和建桩基础中间的偏差不大于2cm，垂直轴线方向和群桩基础，边柱的偏差不大于1cm。
4、施工桩位顺轴线放施桩位，顺轴线方向和群桩基础中间桩的偏差不大于1/4设计桩径，垂直轴线方向和群桩基础中间桩的偏差不大于1/6设计桩径。
5、保证桩质量措施A、准确测量钻具的长度，测量地坪标高，认真计算，用钢尺测量准确，在钻具上做明显的标记，用钢尺测量孔深。
B、在钻孔前和钻进提钻过程中认真观察水平仪的变化，如发现倾斜及时调正调平。
C、进入现场的材料，在有出厂合格证得基础上，现场取样并做复检，合格后方可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械成孔灌注桩
第一部分工程概况
一、工程概况
1、本工程建设单位为********，位于*********。
2、工程特点
本工程建筑面积为*******。
该工程结构形式为**********，建筑抗震设防烈度为7度，建筑合理使用年限为50年。
该工程为二类多层建筑，耐火等级为二级。
该工程基础采用桩基础(机械成孔钢筋混凝土灌注桩)，桩基础施工由喀旗兴北建筑公司承建。
第二部分设计技术指标
该桩基础采用“钻孔压灌超流状混凝土桩”，采用长螺旋钻机钻至设计深度，利用混凝土泵，通过螺旋钻杆中心向桩孔内连续封闭泵注超流态混凝土，提钻压灌至桩顶标高，然后插入钢筋笼形成的桩体。
该工程总桩数位183根，桩直径为
800mm，桩长为进入圆砾层?3000mm，钢筋笼配筋，住进采用8C14，箍筋采用
6,100/200。
桩采,
用商品混凝土进行浇注，其强度为C30。
超流态混凝土
通过螺旋钻杆中心泵注于桩孔中一次成桩的超大流动性混凝土，塌落度在
210mm-220mm之间。
第三部分施工现场准备
1、清楚施工现场有影响的障碍物。
2、平整施工现场，做到三通一平。
3、测量放线。
(1)以城市规划队给定的点为基准点，采用轴线控制点和甲方给定的桩位点进行放线，经监理、建设、质检、施工四方共同验线后，方可进行开钻准备。
(2)设置水准基点:在施工地区附近设置两个以上的水准基点。
(3)测放桩位:根据设计图纸中的桩位图，按施工顺序逐一编号，桩号所对应的轴线，按尺寸要求施入桩位。
4、施工前做好各类机械设备进场、调试、报审等工作。
5、对进场材料做好出长合格的核查和复查工作，及时与监理单位联系，做好材料报审工作。
6、技术人员应认真分析工程地质勘查报告和施工图纸。
会同监理、建设单位进行图纸会审，准确确定施工的各项技术参数。
7、做到雨季施工准备
(1)要施工边缘部分的桩，以防塌方。
(2)做到原材料的存放，覆盖工作。
第四部分施工部分
一、试桩
在建设单位的组织下，会同质监部门、监理部门、设计部门、地勘单位进行试桩，试桩必须按设计规范要求、正确施工程序进行，如发现问题及时解决，试桩后由有关人员指定静载实验桩并在试桩报告上签字，方可进行正常施工。
以后的施工按试桩报告中所填内容执行。
1、试桩钻进过程中及时观察地层变化是否与地勘报告相符，如发现地层与地勘报告不符，及时与设计单位、地勘单位、施工单位沟通解决。
二、桩的施工
1、钻孔压灌超流态混凝土桩施工由钻孔、成空灌注和安放钢筋笼等主要工序及混凝土制备、钢筋笼制作辅助工序组成。
2、钻孔清土
(1)钻机就位时，必须平整、稳固，钻机行走回转时，施工场地坡度不得大于5度，确保在施工中不发生倾斜;
(2)钻头与桩位偏差不得大于20mm，钻机对准桩位后必须调平，确保成孔的垂直度;
(3)开钻时，钻头对准桩位点后，启动钻机下钻;下钻速度要平稳，严防钻进中钻机倾斜错位;
(4)钻进中，当发现不良地质情况或地下障碍物，应立即停钻，并通知建设单位与设计单位，确定处理方法、修改工艺参数或桩位、桩长等。
(5)应将桩孔周围残土清理干净，避免泥土掉入桩孔混凝土中。
3、成孔灌注
(1)根据地勘报告和场地的地质、地层情况，当钻进电流突然间大于130A时，要适当控制钻机速度，此时已经进入到地勘报告的圆砾层。
钻机钻至设计底标高后，混凝土泵开始压灌混凝土并停顿10-20S，然后边压灌边提钻，始终保持泵入孔中单纯混凝土量大于钻
杆上提升体积量;
(2)混凝土灌注注高度宜高出桩顶标高0.1-0.2m;
(3)桩施工顺序应循序间隔跳打原则，避免桩孔串连。
4、安放钢筋笼
利用钻机自备吊钩、塔吊或吊车将钢筋笼直吊起，垂直于孔口上方，然后扶稳旋转下入孔中，特殊情况下可采用专用插筋器将钢筋笼插至设计标高厚稳固。
第五部分质量保证措施
1、放施桩时顺轴线方向和建桩基础中间的偏差不大于2cm，垂直轴线方向和群桩基础，边柱的偏差不大于1cm。
2、施工桩位顺轴线放施桩位，顺轴线方向和群桩基础中间桩的偏差不大于1/4设计桩径，垂直轴线方向和群桩基础中间桩的偏差不大于1/6设计桩径。
3、保证桩质量措施
A、准确测量钻具的长度，测量地坪标高，认真计算，用钢尺测量准确，在钻具上做明显的标记，用钢尺测量孔深。
B、在钻孔前和钻进提钻过程中认真观察水平仪的变化，如发现倾斜及时调正调平。
C、进入现场的材料，在有出厂合格证得基础上，现场取样并做复检，合格后方可使用。
