【CN209740358U】一种薄膜分切机的分切装置【专利】
【CN209740360U】一种光学薄膜的分切系统【专利】

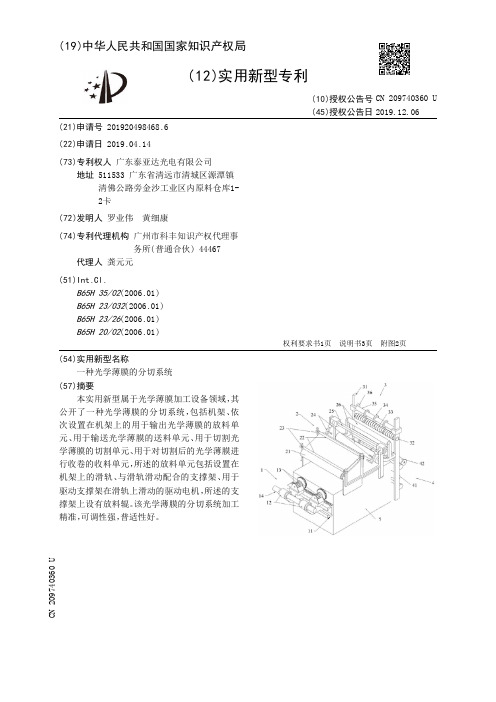

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498468.6(22)申请日 2019.04.14(73)专利权人 广东泰亚达光电有限公司地址 511533 广东省清远市清城区源潭镇清佛公路旁金沙工业区内原料仓库1-2卡(72)发明人 罗业伟 黄细康 (74)专利代理机构 广州市科丰知识产权代理事务所(普通合伙) 44467代理人 龚元元(51)Int.Cl.B65H 35/02(2006.01)B65H 23/032(2006.01)B65H 23/26(2006.01)B65H 20/02(2006.01)(54)实用新型名称一种光学薄膜的分切系统(57)摘要本实用新型属于光学薄膜加工设备领域，其公开了一种光学薄膜的分切系统，包括机架、依次设置在机架上的用于输出光学薄膜的放料单元、用于输送光学薄膜的送料单元、用于切割光学薄膜的切割单元、用于对切割后的光学薄膜进行收卷的收料单元，所述的放料单元包括设置在机架上的滑轨、与滑轨滑动配合的支撑架、用于驱动支撑架在滑轨上滑动的驱动电机，所述的支撑架上设有放料辊。
该光学薄膜的分切系统加工精准，可调性强，普适性好。
权利要求书1页 说明书3页 附图2页CN 209740360 U 2019.12.06C N 209740360U权 利 要 求 书1/1页CN 209740360 U1.一种光学薄膜的分切系统，包括机架、依次设置在机架上的用于输出光学薄膜的放料单元、用于输送光学薄膜的送料单元、用于切割光学薄膜的切割单元、用于对切割后的光学薄膜进行收卷的收料单元，其特征在于，所述的放料单元包括设置在机架上的滑轨、与滑轨滑动配合的支撑架、用于驱动支撑架在滑轨上滑动的驱动电机，所述的支撑架上设有放料辊。
2.根据权利要求1所述的光学薄膜的分切系统，其特征在于，所述的送料单元包括设置在机架上方的传送带、设置在传送带上的压紧辊，依次布置在传送带后的纠偏装置和送料张紧轴；所述的光学薄膜从放料辊输送至传送带。
一种薄膜切割装置[实用新型专利]
![一种薄膜切割装置[实用新型专利]](https://img.taocdn.com/s3/m/6e3bfeacb307e87100f69606.png)

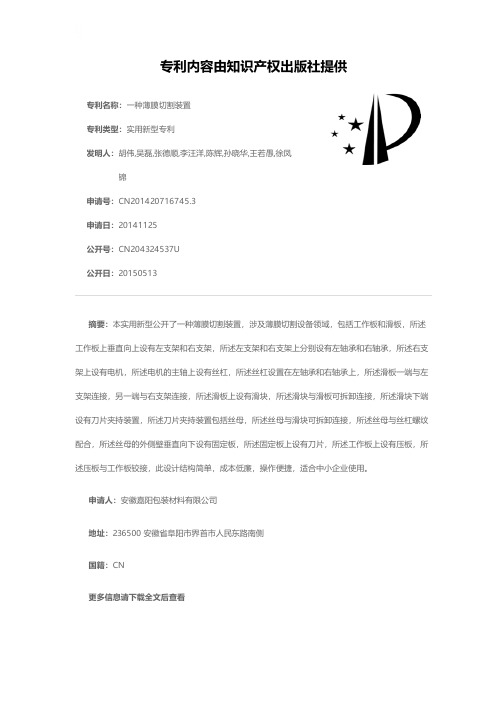

专利名称：一种薄膜切割装置
专利类型：实用新型专利
发明人：胡伟,吴磊,张德顺,李汪洋,陈辉,孙晓华,王若愚,徐凤锦
申请号：CN201420716745.3
申请日：20141125
公开号：CN204324537U
公开日：
20150513
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种薄膜切割装置，涉及薄膜切割设备领域，包括工作板和滑板，所述工作板上垂直向上设有左支架和右支架，所述左支架和右支架上分别设有左轴承和右轴承，所述右支架上设有电机，所述电机的主轴上设有丝杠，所述丝杠设置在左轴承和右轴承上，所述滑板一端与左支架连接，另一端与右支架连接，所述滑板上设有滑块，所述滑块与滑板可拆卸连接，所述滑块下端设有刀片夹持装置，所述刀片夹持装置包括丝母，所述丝母与滑块可拆卸连接，所述丝母与丝杠螺纹配合，所述丝母的外侧壁垂直向下设有固定板，所述固定板上设有刀片，所述工作板上设有压板，所述压板与工作板铰接，此设计结构简单，成本低廉，操作便捷，适合中小企业使用。
申请人：安徽嘉阳包装材料有限公司
地址：236500 安徽省阜阳市界首市人民东路南侧
国籍：CN
更多信息请下载全文后查看。
一种薄膜分切机[实用新型专利]
![一种薄膜分切机[实用新型专利]](https://img.taocdn.com/s3/m/5e02008f48d7c1c709a1454a.png)

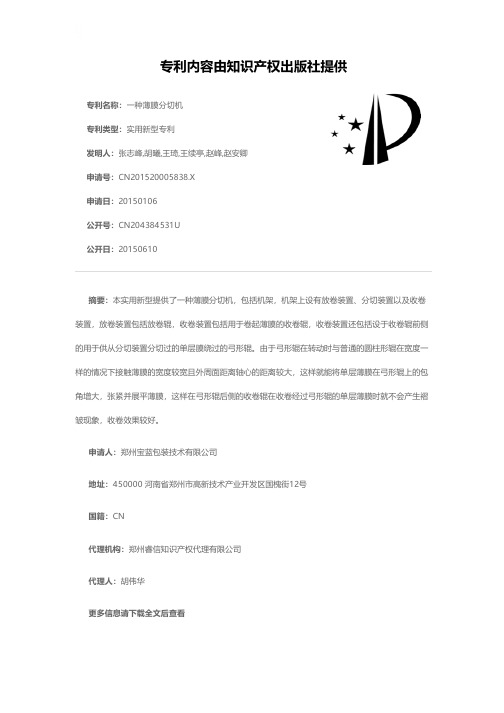

专利名称：一种薄膜分切机
专利类型：实用新型专利
发明人：张志峰,胡曦,王琦,王续亭,赵峰,赵安卿申请号：CN201520005838.X
申请日：20150106
公开号：CN204384531U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种薄膜分切机，包括机架，机架上设有放卷装置、分切装置以及收卷装置，放卷装置包括放卷辊，收卷装置包括用于卷起薄膜的收卷辊，收卷装置还包括设于收卷辊前侧的用于供从分切装置分切过的单层膜绕过的弓形辊。
由于弓形辊在转动时与普通的圆柱形辊在宽度一样的情况下接触薄膜的宽度较宽且外周面距离轴心的距离较大，这样就能将单层薄膜在弓形辊上的包角增大，张紧并展平薄膜，这样在弓形辊后侧的收卷辊在收卷经过弓形辊的单层薄膜时就不会产生褶皱现象，收卷效果较好。
申请人：郑州宝蓝包装技术有限公司
地址：450000 河南省郑州市高新技术产业开发区国槐街12号
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：胡伟华
更多信息请下载全文后查看。
【CN209777849U】一种薄膜切割装置【专利】

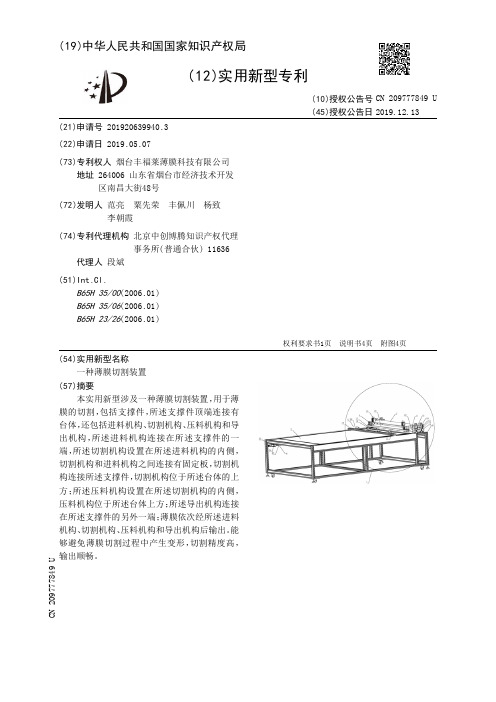

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920639940.3(22)申请日 2019.05.07(73)专利权人 烟台丰福莱薄膜科技有限公司地址 264006 山东省烟台市经济技术开发区南昌大街48号(72)发明人 范亮 粟先荣 丰佩川 杨致 李朝霞 (74)专利代理机构 北京中创博腾知识产权代理事务所(普通合伙) 11636代理人 段斌(51)Int.Cl.B65H 35/00(2006.01)B65H 35/06(2006.01)B65H 23/26(2006.01)(54)实用新型名称一种薄膜切割装置(57)摘要本实用新型涉及一种薄膜切割装置，用于薄膜的切割，包括支撑件，所述支撑件顶端连接有台体，还包括进料机构、切割机构、压料机构和导出机构，所述进料机构连接在所述支撑件的一端，所述切割机构设置在所述进料机构的内侧，切割机构和进料机构之间连接有固定板，切割机构连接所述支撑件，切割机构位于所述台体的上方；所述压料机构设置在所述切割机构的内侧，压料机构位于所述台体上方；所述导出机构连接在所述支撑件的另外一端；薄膜依次经所述进料机构、切割机构、压料机构和导出机构后输出。
能够避免薄膜切割过程中产生变形，切割精度高，输出顺畅。
权利要求书1页 说明书4页 附图4页CN 209777849 U 2019.12.13C N 209777849U权 利 要 求 书1/1页CN 209777849 U1.一种薄膜切割装置，用于薄膜的切割，包括支撑件(1)，所述支撑件(1)顶端连接有台体(2)，其特征在于，还包括进料机构(3)、切割机构(4)、压料机构(5)和导出机构(6)，所述进料机构(3)连接在所述支撑件(1)的一端，所述切割机构(4)设置在所述进料机构(3)的内侧，切割机构(4)和进料机构(3)之间连接有固定板(7)，切割机构(4)连接所述支撑件(1)，切割机构(4)位于所述台体(2)的上方；所述压料机构(5)设置在所述切割机构(4)的内侧，压料机构(5)位于所述台体(2)上方；所述导出机构(6)连接在所述支撑件(1)的另外一端；薄膜依次经所述进料机构(3)、切割机构(4)、压料机构(5)和导出机构(6)后输出。
一种薄膜分切机[实用新型专利]
![一种薄膜分切机[实用新型专利]](https://img.taocdn.com/s3/m/d836e3f86c175f0e7dd137a1.png)
专利名称：一种薄膜分切机专利类型：实用新型专利
发明人：杨海滨,周芳
申请号：CN202020077128.9申请日：20200114
公开号：CN211470278U
公开日：
20200911
专利内容由知识产权出版社提供
摘要：本实用新型涉及电工配件生产技术领域，具体涉及一种薄膜分切机，包括机架以及依序安装在机架上的放卷机构、张紧机构、分切机构以及收卷机构，所述收卷机构包括分段薄膜收卷组件以及膜边料收卷组件，所述分段薄膜收卷组件设于分切机构的出料侧，所述膜边料收卷组件设于分切机构的下方；所述膜边料收卷组件包括便于膜边料收卷的张力调节装置以及用于处理膜边料平整度的整平装置。
本实用新型所述的一种薄膜分切机，通过分别设置分段薄膜收卷组件以及膜边料收卷组件，并将膜边料收卷组件设置成包括张力调节装置与处理膜边料平整度的整平装置，解决了将膜边料直接收卷时存在收卷凌乱、不利于回收，凌乱严重时甚至影响分段薄膜收卷的技术问题。
申请人：湖北奥马电子科技有限公司
地址：443000 湖北省宜昌市猇亭区先锋路40号
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：谢毅
更多信息请下载全文后查看。
一种薄膜切割装置[发明专利]
![一种薄膜切割装置[发明专利]](https://img.taocdn.com/s3/m/ee9ea7890b1c59eef9c7b49b.png)
专利名称：一种薄膜切割装置专利类型：发明专利
发明人：陈本发
申请号：CN201710922701.4申请日：20170930
公开号：CN107777433A
公开日：
20180309
专利内容由知识产权出版社提供
摘要：本发明属于薄膜加工技术领域，公开了一种薄膜切割装置，包括支撑架和转动轴，转动轴包括第一卷辊、连接件和第二卷辊；连接件包括第一连接块、第二连接块、支撑条和支撑组；支撑组包括两个支撑块和压缩弹簧，支撑块的两端均设有滑动槽，滑动槽内滑动连接有限位球，限位球与滑动槽的端部之间设有复位弹簧；第一卷辊和第二卷辊的端部均设有与限位球配合的凹槽；第一连接块和第二连接块相靠近的一侧的端部均设有半球状的凸起；支撑架上转动连接有安装轴，第一卷辊固定连接在安装轴上，支撑架上滑动连接有切割刀，切割刀上连接有驱动件。
本发明解决了现有技术切除薄膜的留白时，会将缠绕留白的卷辊一起切除，导致卷辊浪费的问题。
申请人：重庆三创印刷有限公司
地址：402760 重庆市璧山区碧泉街道金剑路568号8幢
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：舒梦来
更多信息请下载全文后查看。
薄膜自动分切装置[发明专利]
专利名称：薄膜自动分切装置专利类型：发明专利
发明人：房瑞明,刘爱忠
申请号：CN201810029115.1申请日：20180112
公开号：CN108162045A
公开日：
20180615
专利内容由知识产权出版社提供
摘要：本发明公开了一种薄膜自动分切装置，包括两个平行相对的墙板，横移结构、纵移机构和刀架组件从上到下分别连接于两个墙板之间，横移机构包括第一导轨架和横移气缸，横移气缸通过横移滑块滑动连接于第一导轨架上；纵移机构包括两个纵移气缸和分别安装于两个墙板相对的内侧面的两个第二导轨架，纵移气缸的伸缩杆通过纵移滑块与第二导轨架连接；刀架组件包括第三导轨架、刀座、移动开关和探头，第三导轨架与两个第二导轨架上的纵移滑块连接，多个刀座分别滑动连接于第三导轨架上，移动开关设于第三导轨架上，探头设于其中至少一个刀座上。
本发明通过探头将刀具与薄膜之间的距离信号发送到移动开关，使移动开关控制横移气缸移动以驱动刀座移动。
申请人：北京印刷学院,玉田县东升胶带厂
地址：102699 北京市大兴区兴华大街(二段)1号
国籍：CN
更多信息请下载全文后查看。
【CN209684983U】一种薄膜切割器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297767.3(22)申请日 2019.03.07(73)专利权人 向彩萍地址 318020 浙江省台州市黄岩区江口街道东岙村186号(72)发明人 向彩萍 (74)专利代理机构 台州蓝天知识产权代理有限公司 33229代理人 杨娟(51)Int.Cl.B65H 35/06(2006.01)(54)实用新型名称一种薄膜切割器(57)摘要本实用新型为一种薄膜切割器，属于切割技术领域，包括卷料筒，卷料筒上开设有出料口，卷料筒上设置有切割机构，所述卷料筒两端分别盖设有固定盖A和固定盖B，固定盖A和固定盖B的中心均设置有用于放置薄膜的滚动轴，所述固定盖A上设置有与所述滚动轴同心的卡接块，所述卷料筒内的一端设置有隔板，隔板中心开设有通孔，所述固定盖B上的滚动轴贯穿所述通孔，隔板与所述固定盖B之间成型有置物腔。
本实用新型具有使用方便，不易卡手，切口整齐并且方便标记等优点。
权利要求书1页 说明书3页 附图5页CN 209684983 U 2019.11.26C N 209684983U权 利 要 求 书1/1页CN 209684983 U1.一种薄膜切割器，包括卷料筒，卷料筒上开设有出料口，卷料筒上设置有切割机构，其特征在于，所述卷料筒两端分别盖设有固定盖A和固定盖B，固定盖A和固定盖B的中心均设置有用于放置薄膜的滚动轴，所述固定盖A上设置有与所述滚动轴同心的卡接块，所述卷料筒内的一端设置有隔板，隔板中心开设有通孔，所述固定盖B上的滚动轴贯穿所述通孔，隔板与所述固定盖B之间成型有置物腔。
2.根据权利要求1所述的一种薄膜切割器，其特征在于，所述切割机构包括成型于卷料筒外壁的支架、导轨、滑块和刀片，所述导轨下端成型有与所述支架相固定的U形卡槽，所述刀片固定于所述滑块下端，滑块下端卡接于所述导轨上端成型的滑槽内，滑块可沿滑槽左右滑动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920231740.4
(22)申请日 2019.02.23
(73)专利权人 嘉兴新安包装材料有限公司
地址 314205 浙江省嘉兴市平湖市新仓镇
平廊线中华段88号
(72)发明人 白友聪
(51)Int.Cl.
B65H 35/02(2006.01)
(54)实用新型名称
一种薄膜分切机的分切装置
(57)摘要
本实用新型公开了一种薄膜分切机的分切
装置，涉及薄膜分切设备的技术领域，旨在解决
传统的分切机分切效果差的问题，其技术方案要
点是：包括机架、转动设置于机架的传动辊、转动
设置于机架的分切辊、设置于机架且可调的刀架
机构，所述刀架机构连接有刀板，所述刀板的尖
部转动连接有圆形的刀片，所述刀片的刃部抵接
于分切辊的侧壁。
本实用新型的一种薄膜分切机
的分切装置，
具有分切效果好的优点。
权利要求书1页 说明书4页 附图2页CN 209740358 U 2019.12.06
C N 209740358
U
权 利 要 求 书1/1页CN 209740358 U
1.一种薄膜分切机的分切装置，其特征在于：包括机架(1)、转动设置于机架(1)的传动辊(2)、转动设置于机架(1)的分切辊(3)、设置于机架(1)且可调的刀架机构(4)，所述刀架机构(4)连接有刀板(5)，所述刀板(5)的尖部转动连接有圆形的刀片(6)，所述刀片(6)的刃部抵接于分切辊(3)的侧壁。
2.根据权利要求1所述的一种薄膜分切机的分切装置，其特征在于：所述刀架机构(4)包括设置于机架(1)且呈门形的框架(7)，所述机架(1)两端设置有用于调节框架(7)位置的调节组件(8)。
3.根据权利要求2所述的一种薄膜分切机的分切装置，其特征在于：所述调节组件(8)包括固定连接于机架(1)两端的固定台(9)、转动连接于固定台(9)的转动台(10)，所述转动台(10)侧壁穿设有调节螺栓(11)，所述调节螺栓(11)穿过转动台(10)螺纹连接于固定台(9)，所述固定台(9)开设有呈环形分布的若干螺纹孔，所述框架(7)连接于转动台(10)，所述转动台(10)设置有用于对框架(7)定位的定位组件(12)。
4.根据权利要求3所述的一种薄膜分切机的分切装置，其特征在于：所述定位组件(12)包括沿径向开设于转动台(10)的安装孔(13)，所述框架(7)的端部穿设于安装孔(13)内，所述转动台(10)侧壁开设有定位孔(14)，所述框架(7)端部侧壁沿长度方向开设有若干螺纹孔，所述定位孔(14)内穿设有用于将框架(7)固定的定位螺栓(15)。
5.根据权利要求2所述的一种薄膜分切机的分切装置，其特征在于：所述刀架机构(4)还包括滑移设置于框架(7)的裁切组件(16)，所述裁切组件(16)包括固定设置于框架(7)两端的支座(17)、转动连接于支座(17)的第一丝杠(18)、螺纹连接于第一丝杠(18)的第一滑台(19)，所述第一滑台(19)滑移穿设于框架(7)，所述刀板(5)连接于第一滑台(19)。
6.根据权利要求5所述的一种薄膜分切机的分切装置，其特征在于：所述第一丝杠(18)端部连接有转动盘(20)。
7.根据权利要求1所述的一种薄膜分切机的分切装置，其特征在于：所述分切辊(3)侧壁沿圆周开设有若干与刀片(6)对应的分切槽(21)。
8.根据权利要求2所述的一种薄膜分切机的分切装置，其特征在于：所述框架(7)表面沿其长度方向设置有刻度。
2。
