炉膛安全监视系统的理论分析
FSSS(锅炉炉膛安全监控系统)
（1）锅炉点火前的吹扫。点火前启动引风机，大约以30%的额定风量，吹扫约5分钟。其目的是将停留在炉内的可燃物抽掉，避免点火时发生爆燃。
（3）主燃料的引入。以上两项均属于燃烧器管理。
（4）连续运行监视。在运行中通过各检测元件，如火焰探头、压力开关等监视燃烧情况，如有异常发生，输出报警信号提醒运行人员注意
FSSS（Furnace Safety Supervision System）就是锅炉炉膛安全监控系统，又可称为燃烧器管理系统（BurnerManagement System）。
无论是燃煤、燃气、燃油锅炉，在它运行过程中，总可能因为种种原因或者造成燃料堆积、或者燃料的突然中断，随即燃料又大量涌进，从而造成炉膛内部爆燃，这种爆燃可能造成设备严重损坏和人员伤亡，严重危及电厂的安全运行。对于大容量锅炉来说，炉膛内可燃混合物积存所发生的爆燃，往往发生在几秒钟时间内，运行人员根本来不及反应。同时随着机组容量增大，设备日益复杂，要控制的项目很多，即使是最熟练的运行人员，操作也难免发生错误，因此FSSS系统也就出现了。
（5）紧急停炉。在紧急情况下，如气轮机甩负荷、锅炉灭火等立即发出主燃料跳闸信号即MFT，这时将正在燃烧的所有燃料全部切断。无论什么时候，当锅炉设备的安全遇到危险时，运行人员可以直接启动MFT，而不需要等待FSSS启动跳闸。
（6）燃烧后的吹扫。在锅炉跳闸后和重新点火前都 要进行吹扫。
火力发电厂锅炉炉膛安全监控系统介绍
火力发电厂锅炉炉膛安全监控系统介绍1. 简介火力发电是目前主要的发电方式之一，其中锅炉是火力发电厂的核心设备之一。
锅炉内的炉膛是燃烧燃料的关键区域，炉膛的安全运行对于火力发电厂的正常运行至关重要。
为了保障锅炉炉膛的安全运行，开发了火力发电厂锅炉炉膛安全监控系统。
2. 功能和特点火力发电厂锅炉炉膛安全监控系统的主要功能是对锅炉炉膛进行实时监测，提供准确的数据和预警信息，以确保锅炉炉膛的安全运行。
该系统具有以下特点：2.1 实时监测系统采用先进的传感技术，能够实时监测锅炉炉膛的各项参数，包括温度、压力、流速等。
监测数据通过仪表和显示屏进行显示，操作人员可以及时了解锅炉炉膛的运行状态。
2.2 数据分析和处理系统还具有数据分析和处理的功能，能够对监测到的数据进行实时分析和处理，生成报表和图表，帮助操作人员更好地了解锅炉炉膛的运行情况，并进行及时的决策。
2.3 预警功能当系统监测到锅炉炉膛出现异常情况时，如温度过高、压力超标等，会立即发出预警信号，并通过声光报警器、短信或邮件的方式通知相关人员，以便及时采取措施避免事故的发生。
2.4 远程监控该系统支持远程监控功能，操作人员可以通过网络连接远程访问系统，随时查看锅炉炉膛的运行情况，进行远程操控和管理。
这在一些人员无法直接到达现场的情况下非常有用。
2.5 数据存储和备份系统还具有数据存储和备份功能，所有的监测数据和分析结果都会被自动存储，并可以进行定期备份和恢复。
这样可以保证数据的安全性和完整性，同时也方便了历史数据的查询和分析。
3. 应用场景火力发电厂锅炉炉膛安全监控系统广泛应用于各种类型的火力发电厂，包括燃煤发电厂、燃油发电厂、天然气发电厂等。
该系统可以有效地监测和保护锅炉炉膛的安全运行，提高锅炉的效率和可靠性。
4. 总结火力发电厂锅炉炉膛安全监控系统是保障锅炉炉膛安全运行的重要设备。
该系统具有实时监测、数据分析和处理、预警功能、远程监控等特点，可以提供准确的监测数据和预警信息，保障锅炉的安全运行。
炉膛安全监控系统概述
炉膛安全监控系统概述炉膛安全监控系统通常包括温度传感器、压力传感器、烟气排放监测装置、火焰监测系统等多种组件。
这些传感器和监测装置可以实时监测炉膛内部的各种参数，并将数据传输给控制器进行分析和处理。
当炉膛内部出现异常情况时，比如温度过高、压力过大或者火焰不稳定等，炉膛安全监控系统会自动触发报警装置，同时通过控制器进行相应的调节和控制，以避免事故的发生。
此外，炉膛安全监控系统还可以与其他设备进行联动，比如燃料供给系统、通风系统等，以实现更加全面的安全控制和监测。
总的来说，炉膛安全监控系统是工业生产中不可缺少的一部分，它能够有效地保障炉膛的安全运行，提高生产效率，减少事故发生的可能性，对于工业生产具有非常重要的意义。
炉膛安全监控系统在工业生产中的应用日益广泛，其重要性不言而喻。
随着工业技术的不断进步和工业生产规模的不断扩大，炉膛安全监控系统的需求也越来越大。
下面我们来详细探讨一下炉膛安全监控系统的相关内容。
首先，炉膛安全监控系统在工业生产中的作用非常重要。
在许多工业生产中，炉膛被广泛应用于加热和燃烧等工艺过程。
炉膛的安全性和稳定性对于工业生产的连续性和稳定性有着至关重要的影响。
而炉膛安全监控系统能够通过实时监测炉膛内部的各种参数，保障炉膛的安全运行，及时发现并处理问题，有效降低了事故发生的风险，保障了生产的顺利进行。
其次，炉膛安全监控系统的主要功能主要包括温度监测、压力监测、烟气排放监测、火焰监测等。
通过这些传感器的监测，可以实时记录和反馈炉膛内部的情况和变化，保证炉膛操作在规定的安全范围内，并在发生异常情况时及时报警，并采取相应的控制措施，以确保炉膛的安全性。
另外，炉膛安全监控系统的关键组成部分是传感器和控制器。
传感器是监测炉膛内部参数的设备，包括温度传感器、压力传感器、烟气排放监测装置、火焰监测系统等。
这些传感器能够精确地监测炉膛内各种参数的变化，并将监测到的数据传输给控制器进行分析和处理。
而控制器则是系统的核心部分，能够根据传感器反馈的数据进行智能判断和控制，实现对炉膛的精确调节和控制。
锅炉炉膛安全监控系统的应用浅析
定的西 门子 ３０系列 ＰＣ并组 成软冗余 系统 。软冗 余 系统 由 ０ Ｌ
Ａ和 Ｂ两套 Ｐ Ｃ控制 系 统组 成。系统 初 始运行 时 ， Ｌ Ａ系统 为 主， Ｂ系统为备用 ， 当主系统 Ａ中的任何一个组件 出错 ， 控制任 务会 自动切换到备用系统 Ｂ中执行 ， 此种工况下 ， Ｂ系统为 主 ，
日 茎接差日
Ｄ ｉ１ ．９ ９ｊｉ ｎ １７ — ４ ．０ ０ ０ ．３ ｏ：０ ３６ ／． ｓ．６ １１ １２ １ ． １０ ６ ｓ ０

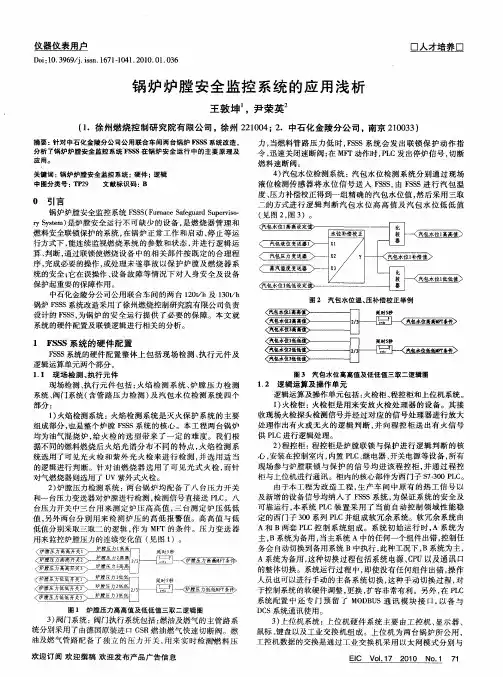

锅 炉 炉 膛 安全 监控 系统 的应 用 浅 析
王敦坤 尹荣英 ，
（ ．徐 州燃 烧控 制研 究 院有 限公 司 ，徐 州 ２ １０ ； ．中石化 金 陵分公 司 ， 京 ２ ０ ３ ） １ ２０ ４ ２ 南 １０ ３
汽包压力变送器 ＞一
蒸汽温度变送器 气 包水位１ 低低设定值
ｒ＜汽包水位１ ＿ 补偿值
比
较 —＿ 鱼 ＜
罂
图 ２ 汽 包水位温 、 压补偿校正举例
１ ＦＳ Ｓ Ｓ系统 的硬 件配 置
ＦＳ ＳＳ系统 的硬件 配置整 体上 包括 现场检 测 、 执行 元件 及
逻辑运算单元两个部分 。
燃料 速断阀 。 ４ 汽包水位 检测系统 ： ） 汽包 水位检 测系 统分别 通过 现场
关键词 ： 锅炉炉膛安全监控 系统 ；硬件 ； 逻辑 中图分类号 ： Ｐ ９ Ｔ ２ 文献标识码 ： Ｂ
Ｏ 引言
锅 炉 炉 膛 安 全 监 控 系 统 Ｆ Ｓ （ ｕｎｃ ａｅｕ ｒ ｕｅｖ ｏ Ｓ Ｓ Ｆ ｒａｅＳｆｇａｄＳ ｐｒｉ ． ｓ
＜ 蕊 蔼 一— 堕 了 ＞ 上 塾 ｊ …１ 延 ５ 时秒
１２ 逻辑运算及操作单元 ． 逻辑 运算 及操作单元包括 ： 检柜 、 火 程控柜和上位机系统 。 １ 火检柜 ： ） 火检柜是 用来安 放火 检处理 器 的设备 。其 接 收现 场火 检探头检测信号并 经过对 应 的信 号处理器 进行放 大 处理作 出有火或无 火 的逻 辑判 断 ， 向程控 柜送 出有 火信 号 并 供 Ｐ Ｃ进行逻辑 处理。 Ｌ ２ 程控柜 ： ） 程控柜是 炉膛联 锁与保 护进行 逻辑 判断 的核 心， 安装在控制室 内 ， 内置 Ｐ Ｃ 继 电器 、 Ｌ、 开关电源等设备 ， 所有 现场参 与炉膛联锁 与 保护 的信 号均 进该 程控 柜 ， 并通 过程 控 柜与上位机进行通讯 。柜 内的核心部件 为西 门子 ｓ—０ Ｌ 。 ７３０Ｐ Ｃ 由于本 工程为改 造工 程 ， 产车 间 中原有 的热 工信 号 以 生 及新增 的设 备信号均纳入 了 Ｆ Ｓ Ｓ Ｓ系统 ， 为保 证 系统 的安全 及 可靠运行 ， 本系统 Ｐ Ｃ装置 采用 了 当前 自动 控制 领域 性能 稳 Ｌ
7.锅炉炉膛安全监控系统
7 锅炉炉膛安全监控系统7.1 概述a．热工保护火电机组热工保护是通过对机组的工作状态和运行参数进行监视和控制而起保护作用的。
当机组发生异常时，保护装置及时发出报警信号，必要时自动启动或切除某些设备或系统，使机组仍然维持原负荷运行或者减负荷运行。
当发生重大故障而危及机组设备安全时，停止机组（或部分系统设备）运行，避免事故进一步扩大。
(1) 概念和作用在机组运行过程中，自动检测系统会不断对热工过程参数进行监视，并及时向值班人员提供这些热工参数变化的信息。
自动报警系统能在必要时通过声、光等报警信息提醒值班人员。
因此，在自动调节系统和联动控制系统等自动处理热工参数的异常时，运行值班人员还可以采取其他必要措施。
只有当所有上述处理措施均失效，同时异常情况不断发展甚至可能危及机组设备的安全时，自动保护系统的跳闸回路才使用最后的极端措施立刻停止机组运行，确保机组设备及人身的安全。
(2) 热工保护的特点1）热工保护是保证设备及人身安全的最高手段；2）热工保护的操作指令拥有最高优先级；3）热工保护系统必须与其他自动控制配合使用；4）热工保护检测信息的可靠性高；5）热工保护具有监测和试验手段；6）热工保护的结构与特点各不相同.。
常见的大型火电机组专用的热工保护系统及装置(1) 辅机故障减负荷系统，RUN BACK（简称RB）(2) 机组甩负荷保护系统，FAST CUT BACK（简称FCB）(3) 锅炉安全监视系统，Furnace Safeguard Supervisory System（简称FSSS）(4) 汽轮机安全监视系统，TURBINE SAFETY INSTALLATION （简称TSI）b．FSSS系统FSSS属于火电厂分散控制系统一个有机组成部分；左权电厂火电机组DCS系统包括DAS、CCS、FSSS、SCS、ECS五大部分。
下面就FSSS系统做一简单说明。
FSSS系统即炉膛安全监控系统（Furnace Safeguard Supervisory System）简称，包括燃烧器管理系统（Burner Management System，简称BMS）、燃烧器控制系统（Burner Control System，简称BCS）、燃料燃烧安全系统（Fuel-firing Safety System，简称FSS）。
10第四章锅炉炉膛安全监控系统解析
⑴ 操作员跳闸：在CRT上发出关闭主油阀的指令〔OFT软按 钮〕；
⑵ MFT动作；
⑶ OFT硬按钮。
14
2．2．2 OFT动作规律联锁设备 ⑴ 关闭全部油阀； ⑵ 退出全部油枪； ⑶ 关闭主油阀。 留意：OFT同MFT，也设计为软硬件相互冗余的，以提高动作的牢靠性。 2．3 切断主燃料疼惜〔K02〕 2．3．1 K02动作条件〔或〕
电源监视继电器－－监视跳闸继电器柜中各继电 器的电源是否正常。
由上可见，MFT、OFT继电器可在紧急停炉时准 时切断进入炉膛的全部燃料，疼惜锅炉安全，使制 粉系统安全停运。
3
5 FSSS系统设计所遵循的跳闸原则 对于大型电站锅炉的安全监控系统，在保证安全运行的前
提下，考虑到经济运行的要求，FSSS系统的设计原则 如下： MFT使用带电跳闸。这样，当煤粉投运时，在跳闸继电器 电源短时间波动时，机组可连续运行，保持高的经济性。 故上述继电器都选用具有自保持功能的的继电器，即带 锁继电器。 OFT继电器承受失电跳闸。当OFT继电器电源失去时，关 闭主油阀及各油阀。 上述跳闸原则，对系统的牢靠性提出了较高要求。为此， 各设备的跳闸回路，设计了软/硬两条跳闸途径。一条 是当跳闸条件满足时，由FSSS规律生成跳闸指令去跳 闸设备，即软跳闸。另一条途径是由MFT继电器的节点 直接串在设备的跳闸回路中，实现硬跳闸。当任一途径 满足时，都会使设备跳闸。
4
其次局部 规律功能
FSSS系统用于监视整个锅炉的安全，把握燃烧器的 启停。 FSSS具有以下功能： 在允许燃料进入锅炉之前，进展炉膛吹扫。 监视炉膛内运行状况，一旦消逝危急工况，启动MFT。 操作员可以跳闸盘来启动MFT。 当MFT或OFT发生时，显示首出缘由。 在CRT上把握油燃烧器的启停，并监视油燃烧器的运 行状况，在危急工况下切除相应的油燃烧器。
炉膛安全监控系统FSSS
炉膛安全监控系统FSSS1 系统简介炉膛采用单炉膛Π型布置，四角切向燃烧，平衡通风。
制粉系统为直吹式，采用3台BBD4060型双进双出钢球磨，每台磨煤机可供两层燃烧器。
燃烧器系统布置为三层轻油燃烧器、B层微油燃烧器和六层煤燃烧器。
美国FORNEY公司提供成套火检系统产品，控制系统采用美国西屋公司的OVATION分散控制系统。
FSSS 系统主要包括5/55～7/57共3对冗余控制器柜和扩展柜、一个火检放大器柜、一个MFT跳闸继电器柜。
炉膛安全监视系统（FSSS）是实现机组安全运行及自动控制的重要部分，包括公共逻辑、炉膛安全监视保护及燃烧器投运/切除管理，其任务是保证锅炉安全运行。
主要完成以下功能：1)炉前油泄漏试验；2)炉膛吹扫；3)MFT联锁保护；4)油燃烧器管理；5)磨煤机顺序自启停；6)火检及冷却风。
2检修项目与质量要求2.1机组停运前的检查1)DCS控制系统的检查。
2)火焰检测系统的各路火焰显示情况检查，异常情况做好记录。
3)减负荷和停炉过程中的设备状态显示及打印记录检查，异常情况做好记录。
2.2系统停运后的基本检修与要求1)按规定对控制系统硬件检修，检修后不符合质量指标的硬件进行更换。
2)控制系统电源、线路及测量管路检修。
3)火焰检测系统、外围测量和执行设备的检修与校准。
4)系统部件、设备、线路的绝缘电阻测试，应符合规定的绝缘等级要求。
5)停运前检查记录的缺陷处理6)检查FSSS系统的控制逻辑。
在对各控制逻辑、判据信号、定值、参数设置的正确性检查中，如需修改，按规定修改程序进行，并做好备份。
7)对锅炉灭火保护系统的独立性进行检查。
8)各控制系统相关画面检查，应正确无误。
9)检修前后应对控制逻辑各备份一次，并作好标记存放在规定处。
2.3测试项目与技术标准1)控制装置及模件的测试2)控制系统的基本性能和功能测试。
3)所有继电器的测试检查。
4)检查控制对象的开、关和转动方向与CRT显示一致，符合实际工艺要求。
炉膛安全监控系统
从“ATC监视”可进入“ATC切除 ”状态，这时，系统只执行ATC扫描， 把越限参数存储起来，一旦重新进入 “ATC监视”状态时，则把已存的越限 参数写上，从CRT或打印机上输出。
(四) 实现汽轮发电机组的自动保护
1．OPC超速保护控制器 2．危急遮断控制装置(ETS) 3．机械超速和手动脱扣
1．OPC超速保护控制器
一级手动与二级手动的区别在于：一级
手动增减阀门时还有一些逻辑条件，起 到防止误操作和保护机组的作用；二级 手动是DEH最后一级硬件备用，通过操 作台上的增减按钮，对每种阀门进行控 制，无其他逻辑条件。此外，一级手动 精确度高于二级手动，故常采用一级手 动。
自动、一级手动、二级手动三者中任 何一种投入控制时，其他两种均处于自动跟 踪状态。当自动故障时由容错系统切换到一 级手动。一级手动故障时由操作员切换到二 级手动，切换与投入的顺序：
1. 防止炉膛爆炸的原则性措施：
（1）在主燃料与空气混合物进口处（燃烧 器）有 足够的点火能源。
（2）当有未点燃的燃料进入炉膛时，将这段时间 尽可能缩短，以减少可燃混合物在炉膛的存积数量。
（3）对于已进入炉膛的未燃的可燃混合物， 要尽快给予冲淡，将其吹扫出去。
2. 点火暖炉期间的安全措施： （1）点火前应对炉膛进行吹扫。 一般要求： 吹扫风量应大于30%额定风量， 时间不少于5分钟。 （2）点火器应有足够的能源。 （3）采用自动点火，减少误操作。 （4）燃烧器应少投，燃烧率不应太低。
3．机械超速和手动脱扣
当机组转速超过110％的额定值时， 或运行人员要求停机时，机械超速和手 动脱扣系统通过释放润滑油系统经节流 孔在机械超速和手动跳闸母管建立的压 力油，打开常闭隔膜阀，释放自动停机 跳闸母管油压，实现紧急停机。
