变量柱塞泵（Variable plunger pump）是一种通过调节柱塞运
动路径和速度来实现流量调节的泵，其工作原理基于柱塞的往复运动。
变量柱塞泵由泵体、柱塞、柄杆和泵腔组成。
泵体内部设有泵腔，泵腔与进、出口之间有阀门控制流向。
在泵体上设置了调节机构，用于调整柱塞的运动路径和速度。
工作时，驱动装置通过柄杆使柱塞在泵腔内做往复运动。
柱塞的运动路径和速度由调节机构控制。
当柱塞向外运动时，泵腔内的压力降低，进口阀门打开并吸入液体；当柱塞向内运动时，泵腔内的压力增加，出口阀门打开并将液体排出。
通过调整柱塞运动路径和速度，可以控制流量的大小。
变量柱塞泵的优点是流量可调，可以满足不同工况下的需求。
它广泛应用于工业生产中的流体输送、压力控制等领域。
由于其工作原理简单可靠，运行成本低，因此受到了广泛的欢迎和应用。
变量柱塞泵工作原理
变量柱塞泵工作原理

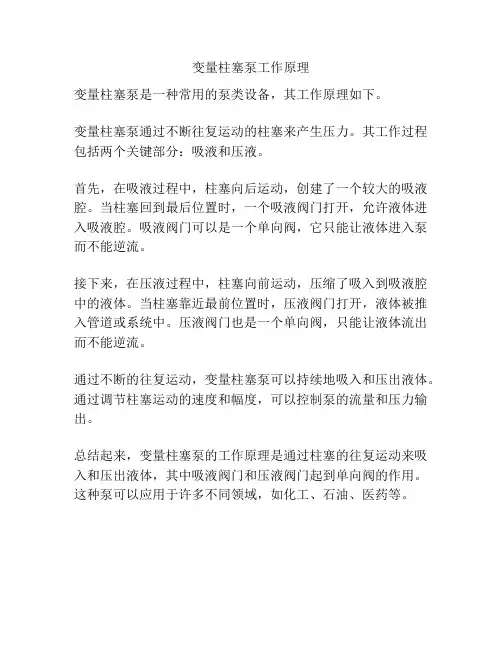

变量柱塞泵是一种常用的泵类设备，其工作原理如下。
变量柱塞泵通过不断往复运动的柱塞来产生压力。
其工作过程包括两个关键部分：吸液和压液。
首先，在吸液过程中，柱塞向后运动，创建了一个较大的吸液腔。
当柱塞回到最后位置时，一个吸液阀门打开，允许液体进入吸液腔。
吸液阀门可以是一个单向阀，它只能让液体进入泵而不能逆流。
接下来，在压液过程中，柱塞向前运动，压缩了吸入到吸液腔中的液体。
当柱塞靠近最前位置时，压液阀门打开，液体被推入管道或系统中。
压液阀门也是一个单向阀，只能让液体流出而不能逆流。
通过不断的往复运动，变量柱塞泵可以持续地吸入和压出液体。
通过调节柱塞运动的速度和幅度，可以控制泵的流量和压力输出。
总结起来，变量柱塞泵的工作原理是通过柱塞的往复运动来吸入和压出液体，其中吸液阀门和压液阀门起到单向阀的作用。
这种泵可以应用于许多不同领域，如化工、石油、医药等。
rexroth柱塞泵技术参数
rexroth柱塞泵技术参数摘要：1.简介2.rexroth 柱塞泵的工作原理3.rexroth 柱塞泵的技术参数4.rexroth 柱塞泵的应用领域5.rexroth 柱塞泵的优势和特点6.结论正文：正文1.简介rexroth 柱塞泵是一种液压泵，由德国博世力士乐公司生产。
它广泛应用于各种工业领域，例如工程机械、机床、船舶、航空等。
rexroth 柱塞泵以其高效率、高可靠性、高压能力和低噪音等特点而著名。
2.rexroth 柱塞泵的工作原理rexroth 柱塞泵通过柱塞在缸体内的往复运动来产生压力。
当柱塞向一个方向运动时，缸内的体积增大，产生负压，使液体吸入缸体。
当柱塞向另一个方向运动时，缸内的体积减小，产生高压，使液体从缸体排出。
这种工作方式连续运动后就形成连续供油。
3.rexroth 柱塞泵的技术参数rexroth 柱塞泵的技术参数包括排量、最高压力、流量等。
根据不同型号，参数有所不同。
例如，A2F55R1P3 柱塞泵的排量为55，最高压力为35 兆帕。
4.rexroth 柱塞泵的应用领域rexroth 柱塞泵广泛应用于各种工业领域。
例如，在工程机械领域，它可用于挖掘机、摊铺机、压路机等设备的液压系统。
在机床领域，它可用于机床的液压传动系统。
在船舶和航空领域，它可用于船舶推进器、飞机起落架等设备的液压系统。
5.rexroth 柱塞泵的优势和特点rexroth 柱塞泵的优势和特点包括高效率、高可靠性、高压能力和低噪音。
此外，它还具有出色的流量控制性能和良好的响应特性。
6.结论rexroth 柱塞泵是一种高性能的液压泵，具有广泛的应用领域和优势。
变量柱塞泵工作原理
变量柱塞泵工作原理
变量柱塞泵是一种通过改变柱塞的位置来调节流量的泵。
在变量柱塞泵中，有一个或多个柱塞通过曲轴的运动来改变泵的排量。
当柱塞向外移动时，泵腔内的容积增大，形成低压，介质被吸入到泵腔中。
当柱塞向内移动时，泵腔内的容积减小，使介质被压缩并推送到出口。
变量柱塞泵的排量可以通过调节柱塞的行程来控制。
通过改变柱塞的位置，可以调节泵的流量大小，从而适应不同的工作需求。
变量柱塞泵通常由下列组件组成：柱塞、曲轴、连杆、泵腔和阀门。
柱塞通过连杆与曲轴相连，当曲轴旋转时，柱塞在泵腔内做往复运动。
泵腔内部有进出口阀门，用于控制介质的流动方向。
变量柱塞泵的工作原理如下：
1. 柱塞开始向外移动，泵腔内的容积增大，形成低压，进口阀门打开，介质被吸入到泵腔中。
2. 柱塞开始向内移动，泵腔内的容积减小，介质被压缩，出口阀门打开，介质被推送到出口。
3. 当柱塞再次向外移动时，进口阀门关闭，出口阀门打开，泵腔内的介质被再次吸入。
4. 当柱塞再次向内移动时，进口阀门打开，出口阀门关闭，介质被压缩并推送到出口。
5. 通过调节柱塞的行程，可以调节泵的流量大小。
总之，变量柱塞泵通过改变柱塞的位置来调节流量，适用于需要调节流量大小的工作场景。
变量 柱塞泵 原理
变量柱塞泵原理
柱塞泵是一种常用的流体传动装置，它主要由柱塞、缸体、进油口、出油口和驱动装置等组成。
其工作原理是通过柱塞在缸体内的往复运动，从而实现液体的吸入和排出。
具体工作原理如下：
1. 吸入阶段：当柱塞向后运动时，缸体内的压力降低，此时进油口处的压力高于缸内压力，液体通过进油口进入缸体内。
2. 断流阶段：柱塞达到最大后向前运动，封闭进油口，此时液体不再进入缸体内，形成断流状态。
3. 排油阶段：柱塞向前运动时，缸体内的压力升高，此时出油口处的压力低于缸内压力，液体通过出油口排出。
柱塞泵的工作原理可根据柱塞与缸体的相对运动方式分为往复式和旋转式。
往复式柱塞泵通过柱塞的上下往复运动来实现液体的吸入和排出；旋转式柱塞泵则通过柱塞随着缸体的旋转来推动液体的运动。
总之，柱塞泵工作原理的核心是通过柱塞的往复运动来改变缸体内的压力，从而实现液体的吸入和排出。
这种工作原理使得柱塞泵在许多工业领域中得到广泛应用，例如液压系统、注射器等。
完整版Rexroth力士乐柱塞泵工作原理与说明
Rexroth 力士乐柱塞泵工作原理与说明Rexroth 柱塞泵是靠柱塞在缸体中作来去运动造成密封容积的变化来实现吸油与压油的液压泵，与齿轮泵和叶片泵对比，这种泵有很多长处。
第一，构成密封容积的部件为圆柱形的柱塞和缸孔，加工方便，可获得较高的配合精度，密封性能好，在高压工作仍有较高的容积效率；第二，只要改变柱塞的工作行程就能改变流量，易于实现变量；第三，柱塞泵中的主要部件均受压应力作用，资料强度性能可获得充足利用。
因为柱塞泵压力高，构造紧凑，效率高，流量调理方便，故在需要高压、大流量、大功率的系统中和流量需要调理的场合，如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上获得宽泛的应用。
柱塞泵按柱塞的摆列和运动方向不一样，可分为径向柱塞泵和轴向柱塞泵两大类Rexroth 柱塞泵工作原理与说明柱塞泵原理一、径向柱塞泵特色：各柱塞摆列在传动轴半径方向，即柱塞中心线垂直于传动轴中心线 1. 径向柱塞泵的工作原理构造：定子、转子、柱塞、配油轴等↓ ↓偏爱固定工作原理： V 密形成——同上上半周，吸油 V 密变化——转子顺转 < 下半周，压油排量 V =πd22ez/4 2）流量 qt = Vn = πd22ezn/4 q = Vnηpv = πd22eznηpv/4 变量原理：径向柱塞泵的排量和流量改变偏爱距的大小和方向，即能够改变输出油液的大小和方向。
阀配流径向柱塞泵的工作原理径向柱塞泵的特色：流量大，压力高，便于作成多排柱塞的形式，工作靠谱但径向尺寸大，自吸能力差，配流轴径向力不均衡，易磨损，空隙不可以赔偿，故限制了转速和压力的提升。
1. 轴向柱塞泵的工作原理轴向柱塞泵是将多个柱塞配置在一个共同缸体的圆周上, 并使柱塞中心线和缸体中心线平行的一种泵。
轴向柱塞泵有两种形式, 直轴式( 斜盘式 ) 和斜轴式 ( 摆缸式 ),二、轴向柱塞泵特色：柱塞轴线平行或倾斜于缸体的轴线1.轴向柱塞泵的工作原理1）斜盘式轴向柱塞泵构成：配油盘、柱塞、缸体、倾斜盘等工作原理： V 密形成——柱塞和缸体配合而成右半周，V密增大，吸油 V 密变化，缸体逆转< 左半周， V 密减小，压油吸压油口分开—配油盘上的封油区及缸体底部的通油孔2）斜轴式轴向柱塞泵特色：传动轴轴线与缸体轴线倾斜一γ角。
变量柱塞泵知识讲解
变量柱塞泵变量柱塞泵1、变量柱塞泵概述及工作原理变量柱塞泵的压力油经泵体、泵壳变量壳体中的通油孔通过单向阀进入变量壳体的下腔，当拉杆向下运动时，推动伺服活塞向下移动，伺服阀的上阀口打开，变量壳体下腔的压力油经变量活塞中的通油孔进入变量壳体上腔，由于上腔面积大于下腔，液压力推动活塞向下运动，带动销轴使变量头绕钢球中心旋转，改变变量头的倾斜角（增大），柱塞泵的流量随之增大。
反之拉杆向上运动，变量头的倾斜角向相反方向变化，泵的流量也随之变化。
当倾斜角度变至零以后，则变量头向负偏角方向变化，液流产生换向，泵的进出油口变换。
编2、变量柱塞泵常见故障1．液压泵输出流量不足或不输出油液(1)吸入量不足。
原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
(2)泄漏量过大。
原因是泵的间隙过大，密封不良造成。
如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3．输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。
由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。
流量不稳定又往往伴随着压力波动。
这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。
4．输出压力异常泵的输出压力是由负载决定的，与输入转矩近似成正比。
REXROTH力士乐柱塞泵的机械原理
REXROTH力士乐柱塞泵的机械原理力士乐柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。
柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。
供油开始时刻不随供油行程的变化而变化。
力士乐Rexroth柱塞泵的优点1. 参数高：额定压力高，转速高，力士乐油泵的驱动功率大2. 效率高，容积效率为95%左右，总效率为90%左右3. 寿命长4. 变量方便，形式多5. 单位功率的重量轻6. 力士乐柱塞泵主要零件均受压应力，材料强度性能可得以充分利用力士乐rexroth柱塞泵的缺点适用于开式回路液压驱动特点斜盘轴向柱塞变量泵。
液压泵的流量正比于泵的转速和排量可通过调节斜盘角度来实现无级变量额定工作压力可达到35MPa优异的吸入特性选用长寿命。
高精度轴承具备结构设计紧凑，重量轻，低噪声特点静压平衡滑靴提高使用寿命控制响应灵敏带斜盘角度指示器类型B 排量1.0...7.1 cm^3/转工作压力至250 bar类型F 排量4...28 cm^3/转工作压力至280 bar类型S （F-Silence）排量4...28 cm^3/U 工作压力至280 bar20 0-20.5ml/r 28 8.1-28.1ml/r 40 0-40.1ml/r55 15.8-54.8ml/r 58 0-58.5ml/r 80 23.1-80ml/r78 0-78ml/r 107 30.8-107 117 0-117ml/r160 46.1-160ml/r 250 0-250ml/r 355 0-355ml/r500 0-500ml/rLV表示变时方式：LV- 恒功率控制DR- 恒压控制EL- 电气比例控制HD- 液压控制MA- 手机控制（带手轮）2.0表示柱塞泵的系列：系列 2.0 规格20-160 系列 5.1 规格250-500柱塞泵的使用注意事项冲洗阀箱和更换其中各零件时，不要将紧定杆顶得太紧，不漏浆即可;拆卸右油缸更换活塞上的撞销时，应注意撞销必须躲开油缸下端盖的缺口(油路联通口)，否则，不能补油而使活塞不能换向;油箱部分要经常保持清洁，不能用水冲洗箱盖及集成块;液压油要保持绝对清洁，一定要定期检查油的质量;在调整好泵的压力以后，一般不要去调整溢流阀，否则将原来系统调乱，易出现故障;出现不正常声音，应立即关机，检查故障源，修复之。
