隧洞洞身开挖技术交底

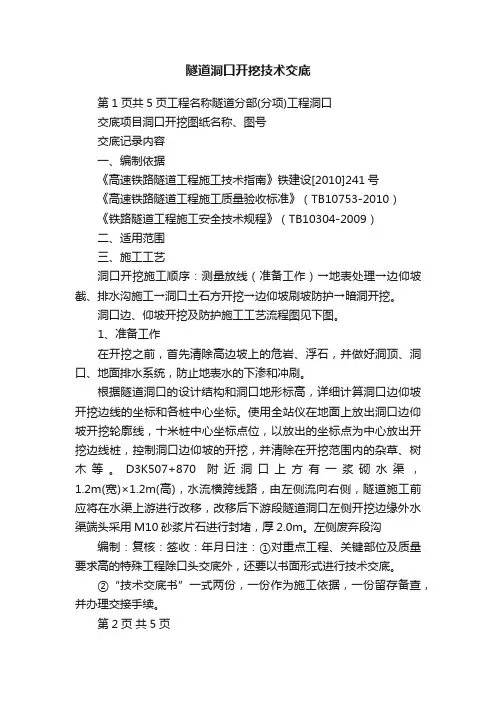

隧道洞口开挖技术交底
隧道洞口开挖技术交底第1页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号交底记录内容一、编制依据《高速铁路隧道工程施工技术指南》铁建设[2010]241号《高速铁路隧道工程施工质量验收标准》（TB10753-2010）《铁路隧道工程施工安全技术规程》（TB10304-2009）二、适用范围三、施工工艺洞口开挖施工顺序：测量放线（准备工作）→地表处理→边仰坡截、排水沟施工→洞口土石方开挖→边仰坡刷坡防护→暗洞开挖。
洞口边、仰坡开挖及防护施工工艺流程图见下图。
1、准备工作在开挖之前，首先清除高边坡上的危岩、浮石，并做好洞顶、洞口、地面排水系统，防止地表水的下渗和冲刷。
根据隧道洞口的设计结构和洞口地形标高，详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。
使用全站仪在地面上放出洞口边仰坡开挖轮廓线，十米桩中心坐标点位，以放出的坐标点为中心放出开挖边线桩，控制洞口边仰坡的开挖，并清除在开挖范围内的杂草、树木等。
D3K507+870附近洞口上方有一浆砌水渠，1.2m(宽)×1.2m(高)，水流横跨线路，由左侧流向右侧，隧道施工前应将在水渠上游进行改移，改移后下游段隧道洞口左侧开挖边缘外水渠端头采用M10砂浆片石进行封堵，厚2.0m。
左侧废弃段沟编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第2页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号洞口边、仰坡开挖及防护施工工艺流程图编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
不合格合格施工准备处理危石、地表清理洞口截排水系统施工按设计进行地表预加固分层开挖喷锚支护边、仰坡面支护质量检查处理预支护安装进洞钢架或套拱按正常工序进洞施工结束第3页共5页工程名称隧道分部(分项)工程洞口交底项目洞口开挖图纸名称、图号渠改造，渠底采用砂浆抹面做成不小于3‰的反坡，并将洞门端墙背后水、截水天沟水引入至该渠段反向引排，施工期间应做好改移水渠及废弃段水渠渠底改造，确保水流畅通，保证当地村生产生活用水。
隧道洞身开挖技术交底
洞身开挖技术交底一、技术交底范围XX岭隧道洞身开挖二、设计情况V级围岩采用单侧壁法开挖，IV级围岩采用台阶法开挖。
单侧壁法开挖顺序为：单侧壁法开挖示意图(1)开挖左上导洞R1；(2)开挖左下导洞R2；(3)开挖右上导洞R3；(4)开挖右下导洞R4。
台阶法开挖示意图台阶法开挖顺序为：(1)开挖上部R1。
(2)开挖下台阶R2。
2、构造、尺寸、限界洞口段V级加强围岩考虑15cni预留变形量，IV级围岩考虑10cm预留变形量。
上表中开挖方量未考虑预留变形量。
此外开挖放线时还需考虑，二衬台车的施工误差5cm。
三、开始施工的条件及施工准备工作1、超前地质预报完成。
2、监控量测数据稳定。
3、需要开挖台架的作业面，开挖台架焊接完成，且验收合格。
4、进场人员经安全教育培训合格，爆破员、安全员取得相应证书。
四、施工工艺1、施工程序施工准备一施工放样一钻孔台车就位一钻孔一清孔、钻孔质量验收一装药、连接起爆网络一爆破一通风一排险一出磕一初喷一支护或临时支护一监控量测一下一循环。
2、施工方法V级围岩采用单侧壁法开挖，IV级围岩采用台阶法开挖。
（1）钻眼1）采用凿岩机钻孔，钻孔直径中42mm,钻眼深度根据围岩等级确定，施工前由技术人员向工班长交底钻眼深度。
2）掏槽眼眼口间距和眼底间距的允许误差为土5cm；辅助眼眼口间距允许误差为土10cm；周边眼眼口位置允许误差为土5cm,眼底不得超出开挖断面轮廓线15cm。
3）当开挖面凹凸较大时，应按实际情况调整炮眼深度及装药量，使周边眼和辅助眼眼底在同一垂直面上。
4）钻眼完毕，检查炮眼布置并做好记录，对不合格的炮眼进行重钻。
5）钻孔作业应定人定岗，尤其是左右侧周边眼钻工不宜变动。
（2）装药1）炸药采用乳化炸药，装药前安全员、工班长、领工员对装药开挖工作面附近及炮眼等进行全面检查，对检查出的问题及时处理。
2）清孔：装药前，采用高压风清除炮眼内的粉尘、积水，防止堵塞，使用高压风时应避免炮眼内飞出的岩粉、岩块等杂物伤人。
隧道洞身开挖安全技术交底
安全技术交底记录单位：某某二十局总承包公司第二工程总承包公司安全技术交底记录安全技术交底记录（3）开挖工班负责人在每班开工前，应进行班前安全讲话，向作业人员强调安全注意事项。
（4）进入施工现场的所有人员，必须佩戴安全帽、防尘口罩和防护耳塞。
3、隧道开挖（1）开挖人员到达工作地点时、应首先检查工作面是否处于安全状态，并检查支护是否牢固，顶板和两帮是否稳定，如有松动的石、土块或裂缝应先予以清除或支护。
站在渣堆上作业时，应注意渣堆的稳定，防止滑坍伤人。
（2）使用风钻应注意：①风钻钻眼时.，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风，钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的辅助设施是否良好。
不合要求者应予修理或更换。
②带支架的风钻钻眼时，必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出，不可敲打，未关风钻前不得拆除钻杆。
③电钻钻眼应检查把手胶套的绝缘和防止电缆脱落的装置是否良好。
电钻工必须手戴绝缘手套、脚穿绝缘胶鞋，并不得用手导引回转钢钎，不得用电钻处理被夹住的钎子。
④在工作面内不得拆卸、修理风、电钻。
⑤严禁在残眼中继续钻眼。
⑥钻孔台车进洞时要有专人指挥，州真检查道路状况和安全界限、其行走交底签名被交底签名安全技术交底记录交底内容安全技术交底记录交底内容交底签名被交底签名安全技术交底记录施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火，严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
隧道洞身开挖、初衬质量安全技术交底
防止喷浆料溅入眼睛
第五节 临时用电
电器设备
一、洞内检修、搬迁电气设备（电缆和电线）时，应切断电源，并悬挂“有人工作，不准送电”的 警告牌。 二、洞内电气设备的操作，必须符合下列规定： 1、非专职电器人员（未持操作证），不得操作电气设备。 2、操作高压电气设备主回路时，必须戴绝缘手套，穿电工绝缘服并站在绝缘体上。 3、手持式电气设备的操作手柄和工作中必须接触的部分，应有良好绝缘。使用前应进行绝缘检查。
围岩等级
锚杆规格
锚杆布置间距
钢筋网 片规
80cm×100cm
Φ8
20cm×20cm
Vb级围岩
Φ25中空锚杆 L=350cm
100cm×100cm
Φ8
20cm×20cm
IVa级围岩 Φ22砂浆锚杆 L=300cm 100cm×120cm
Φ8
25cm×25cm
检查方法及频率 目测：每榀检查
尺量：每榀检查 凿空法：每20m测5处
铅锤法：每榀检查 尺量：每榀检查
尺量或水准仪：每榀检查
尺量：每榀检查 尺量：每榀检查3处mei
施工安全
三 P章a节rt
第一节 隧道开挖一般规定
一、隧道洞身开挖作业应考虑下列主要危 险源、危害因素： 1、开挖方法选择不当； 2、开挖循环进尺过大，支护不及时； 3、找顶不彻底； 4、开挖作业台架防护措施不到位； 5、爆破作业时无安全防护，爆破作业违 章操作（图一）
图四：装渣机械作业回转范围内不得有人
4、向运渣车辆中装渣时，应避免偏载、超载；
5、机械装渣的辅助人员，应随时观察装渣和运输机械的运行情况，防止剂碰。
六、卸渣作业应遵守下列规定：
1、卸渣场应按设计进行施工，满足安全作业及环境保护要求；
隧道洞身开挖技术交底
钻孔标准：达到准、平、直、齐
准：钻孔按设计布眼钻孔，当受节理、裂隙影响时稍稍移动孔位，但顶眼只能左右移动，帮眼只能上下移动，周边眼轮廓的放线误差控制在±1cm，眼口开眼误差：Ⅴ级围岩深眼可从轮廓线偏内5cm，周边眼外插角的角度以0.03的斜度外插，方向与轮廓线法线方向一致。
直：边墙直线段炮眼先钻上方标准孔，插上炮杆，使边墙孔在同一条垂线上。
交底单位
接收单位
交底人
接收人
年
月
日
工程名称
分部工程
分项工程名称
洞身开挖
交底内容：
四、工艺流程
五、操作工艺
（1）起爆药卷准备
按设计要求把不同分段的雷管装入药卷中，并标注清楚分别存放。
（2）测量布眼
钻眼前应划出开挖断面中线、水平线和断面轮廓线，并标出炮眼位置把掏槽眼、周边眼、辅助眼划到掌子面上，经检查符合要求后方可钻眼，见附图。
2、每日放炮的时间、次数根据施工条件有明确规定，放炮的信号统一，并让隧道作业人员都清楚，出现哑炮后按规定进行清理。
3、爆破后必须经过通风排烟后，才准检查人员进入工作面，经检查和妥善处理后，其他工作人员才准许进入工作面。
4、在爆破物品的运输、存放、使用过程中，严格按照《国家安全规程》的有关条款操作，建立严格的管理制度，接受当地公安机关的指导
平：周边炮眼要相互平行。
齐：各炮眼底落在垂直隧道轴线的同一平面上，掏槽眼加深10～20cm，钻孔深度根据掌子面的起伏“凸”加，“凹”减。
清孔：装药前用高压风清孔，吹干净孔内积水或碴粒。
（4）装药连线
各个炮眼经检查符合要求后才能装药，用炮棍将炸药卷一个紧接一个按分段先后顺序进行连续或间隔装药，每眼内眼底先装半卷药然后再装有雷管起爆药包，再装其他药包。使用串并联或并串联应使各支路的电阻值接近相等，接线完毕后对各支路电阻值进行检测，电阻相差较大时应采取措施平衡电阻，接头采用绝缘胶布包扎好，确保与大地及周围导电体绝缘。
隧道洞身开挖技术交底
技术交底书因围岩为Ⅳ级砂岩夹页岩，整体性较差，采用直眼掏槽方式，炮孔布置采用矩形布孔，中间辅助4个中空眼(黑色填充)，为其它掏槽眼提供补偿空间，详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置，但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
掏槽眼布置图（单位：cm）c.周边眼布设周边眼在采取光面爆破施工时又叫光爆孔，其孔间间距与岩石的特性、炸药种类、岩石节理、裂隙发育程度等有密切关系。
根据经验选择光爆眼孔间距，然后现场试爆进行验证，并逐步分析调整参数，几个循环之后调整到适合现场实际情况的合适参数。
软质岩孔间距a=35～45cm，软质岩孔间距a=35～45cm，中硬岩孔间距a=40～50cm。
本设计暂取a=40cm。
施工时周边孔要有一定的外插角，一般为3～5°，以确保不欠挖并方便下一循环钻爆施工。
光爆层厚度：根据围岩特性，当光爆孔间距确定后，w/a≥1，也就是光爆层厚度大于光爆孔间距，一般在1.1～1.2倍之间。
光爆层厚度E=W=（1.1～1.2）×40cm=50cm。
具体见光爆参数表。
光爆参数表围岩级别周边眼间距E（cm）周边眼抵抗线W（cm）相对距离（E/W）装药集中度(kg/m)Ⅳ40 50 0.8 <0.25e.辅助眼布设N=3.332Sf•=3.3×32288•=61（个）根据库特乌佐夫岩石爆破性分级表系数表Ⅳ及Ⅴ级围岩的岩石构成，取岩石坚固性系数f=8～10，S为隧道开挖断面。
b.掏槽眼形式和布设方案因围岩为Ⅴ级砂岩夹页岩，整体性较差，采用直眼掏槽方式，炮孔布置采用矩形布孔，中间辅助4个中空眼(黑色填充)，为其它掏槽眼提供补偿空间，详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置，但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
隧洞洞身开挖技术交底大全
岩石类别
周边眼间距
E（cm）
周边眼抵抗线
W（cm）
相对距离
E/W
装药集中度
q (kg/m)
极硬岩
50-60
55-75
0.8-0.85
0.25-0.3
硬岩
40-50
50-60
0.8-0.85
0.15-0.25
软质岩
35-45
45-60
0.75-0.8
0.07-0.12
6 隧洞爆破应选用适当的炸药品种和型号，并应采用导爆管或电力起爆。在漏水和涌水的工作面以及有杂散电流、感应电流、高压静电等危险因素不能彻底清除时，应采用导爆管起爆。光面爆破宜采用低密度、低爆速、低猛度或高爆力的炸药。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底内容
隧洞洞身开挖
交 底 日 期
年 月 日
7 爆破作业必须按照钻爆设计进行测量放线、钻眼、装药、接线和起爆，其施工应满足以下要求：
A 测量放线
测量人员定出隧洞中线和开挖轮廓线，用红油漆按钻爆设计图画出炮眼位置，经检查符合设计要求后方可钻眼。在直线段宜安设激光导向仪，以减少测量时间和提高测量精度。
5、起爆方式：采用非电毫秒雷管。
6、布眼时将中线、水平引至掌子面，按钻爆设计图标注每一炮眼。
8、钻眼时在距掌子面2～3m范围内挂设中线，用于校正钻杆方向，并在成
接受人： 交底人： 技术负责人：
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底内容
隧洞洞身开挖
交 底 日 期
年 月 日
孔周边眼内插入竹杆用于校正其它周边钻孔，严格控制钻孔外插角及仰角，减少超挖，控制欠挖。当石质坚硬完整且岩石抗压强度大于30MPa并确认不影响衬砌结构稳定和强度时，允许个别凸出部分（每1m2不大于0.1 m2）凸入衬砌断面，不大于50mm，拱墙脚以上1m范围内严禁欠挖。
隧道洞身开挖施工技术交底
隧道洞身开挖施工技术交底1 、洞身开挖金盆隧道围岩均为Ⅴ级围岩。
洞身开挖是隧道施工中比较关键的基本作业，采用地质雷达、工作面素描相结合的方法，对开挖面前方地质进行预报，根据预报结果结合地层界限确定开挖方法及施工支护参数。
隧道开挖过程中，采用断面仪直接测定开挖面的面积，控制开挖轮廓，并按设计要求预留变形量。
对洞口浅埋地段或易坍塌的软弱围岩地段，根据设计建议要求采用（中隔壁法）法施工。
进入深埋地段后，围岩相对较稳定时采用三台阶齐步流水法。
当三台阶齐步流水法不能保证施工安全时，立即转为中隔壁法。
紧急停车带采用（DCD法）双侧壁导坑法。
（1）中隔壁法施工①②③ ④ ⑤ ⑥ ⑥ ⑤ ④ ② ③ ①中隔壁洞法施工要求：各部开挖时，周边轮廓尽量圆顺，减小应力集中；各部的底部高程应与钢架接头处一致；每一部的开挖高度为3.5m；后一侧开挖应全断面及时封闭；左右两侧纵向间距一般为30~50m。
其主要工序为：左侧导洞上部超前支护（包括左侧拱墙超前支护和侧壁临时超前支护）→左侧导洞上部开挖→左侧导洞上部初期支护（包括左侧拱墙初期支护和临时侧壁）→左侧导洞下部开挖→左侧导洞下部初期支护（包括左侧边墙，仰拱和临时侧壁）→右侧导洞上部超前支护（包括右侧拱墙超前支护和侧壁临时超前支护）→右侧导洞上部开挖→右侧导洞上部初期支护（包括右侧拱墙初期支护和临时侧壁、仰拱）→右侧导洞下部开挖→右侧导洞下部初期支护（包含侧壁临时支护及仰拱初期支护）→施工仰拱→拆除临时支承→防水层及二次衬砌施工。
（2） (DCD)双侧壁导坑法②① ③ ① ③ ② ①开挖循环进尺控制在0.75～1.0米, 其主要工序为：左侧导洞上部超前支护（包括左侧拱墙超前支护和侧壁临时超前支护）→左侧导洞上部开挖→左侧导洞上部初期支护（包括左侧拱墙初期支护和临时侧壁）→左侧导洞下部开挖→左侧导洞下部初期支护（包括左侧边墙，仰拱和临时侧壁）→右侧导洞上部超前支护（包括右侧拱墙超前支护和侧壁临时超前支护）→右侧导洞上部开挖→右侧导洞上部初期支护（包括右侧拱墙初期支护和临时侧壁、仰拱）→右侧导洞下部开挖→右侧导洞下部初期支护（包含侧壁临时支护及仰拱初期支护）→中央部上部超前支护→拆除中央部上部相关侧壁临时支护，开挖中央部上部→中央部上部初期支护→拆除中央部下部相关临时支护，开挖中央部下部→仰拱施工→防水层及二次衬砌施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
3爆破设计的容应包括炮眼（掏槽眼、辅助眼、边眼）的布置、数目、深度和角度，爆破器材、装药量和装药结构，起爆法和起爆顺序，钻眼机具和钻眼要求等。
光面爆破参数
岩类别
边眼间距
E（cm）
边眼抵抗线
W（cm）
相对距离
E/W
装药集中度
q (kg/m)
极硬岩
50-60
55-75
0.8-0.85
0.25-0.3
硬岩
40-50
50-60
0.8-0.85
0.15-0.25
软质岩
35-45
45-60
0.75-0.8
0.07-0.12
6隧洞爆破应选用适当的炸药品种和型号，并应采用导爆管或电力起爆。在漏水和涌水的工作面以及有杂散电流、感应电流、高压静电等危险因素不能彻底清除时，应采用导爆管起爆。光面爆破宜采用低密度、低爆速、低猛度或高爆力的炸药。
9、加强强施工测量控制，格控制好隧洞中线、水平，确保开挖中线、水平正确，控制好开挖轮廓线。
10、初期支护或临时支护必须紧跟开挖工作面及时施作，并保证质量。支护未完成，不得进行下一循环的开挖作业。初期支护要尽早闭合，以控制围岩变形和缩短围岩暴露时间，以防坍塌。
4、作业标准及操作要点
1隧洞开挖施工中，应控制并确认各项作业按规定程序和标准进行，记录或测绘水文、地质、中线高程、开挖的超欠和成型等资料。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
长度不小于20cm。边眼装药量较小，采用小直径药卷间隔装药，用导爆索、非电毫秒雷管起爆；辅助和掏槽采用连续装药，用非电毫秒雷管起爆，当裂隙水较多时采用防水乳化炸药。
D联网爆破
用联结元件将导爆管联结成复式起爆网络，在检查无误后，人员设备撤离至安全区域，由爆破工起爆。炮的装药、堵塞和起爆网络的联结应格按爆破规定执行。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底队伍
交底容
隧洞洞身开挖
交底日期
年月日
交底人
接受交底人：
交底时间：
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
2、施工组织
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
3、施工技术措施
1、钻爆开挖前，根据工程地质条件、开挖断面、施工法、掘进循环进尺、爆破对围岩及构造物震动速度要求、钻眼机具和爆破材料进行钻爆设计，根据爆破效果分析及时调整爆破参数。爆破效果满足下列要求：
e钻眼完毕，按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后可装药。
f边眼在轮廓线上开，要格控制外插角，外斜率不得大于5cm/m，以尽可能使前后两排炮接茬处台阶减小。
C清装药
清可采用φ25mm钢管输入高压风吹出残渣和泥浆。装药按自上而下顺序装填，雷管要分段对号入座。炮按规定药量装要后，炮口用炮泥堵塞，
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
7爆破作业必须按照钻爆设计进行测量放线、钻眼、装药、接线和起爆，其施工应满足以下要求：
A测量放线
测量人员定出隧洞中线和开挖轮廓线，用红油漆按钻爆设计图画出炮眼位置，经检查符合设计要求后可钻眼。在直线段宜安设激光导向仪，以减少测量时间和提高测量精度。
11爆破后检查爆破效果，分析原因及时修正爆破参数。根据岩层节理裂隙发育、岩性软硬情况以及爆破后碴的块度，及时修正眼距、用药量，特别是围的用药量；根据爆破振速监测结果，调整单段起爆药量及雷管段数。
12隧洞开挖不应欠挖。当围岩完整、质坚硬时，允个别突出部分侵入衬砌（每1㎡不大于0.1㎡、高度不大于5cm）。拱脚和墙脚1m围禁欠挖。
B钻眼
钻眼作业应符合下列规定：
a在钻过程中，设专人负责指挥钻位置和角度，提高钻质量。
b炮眼的深度和角度应符合设计要求，掏槽眼眼口间距误差和眼底间距误差不得大于5cm。
c辅助眼眼口排距、行距误差不得大于10cm；边眼眼口位置误差不得大于5cm，眼底不得超出开挖断面轮廓线的15cm。
d在开挖面凹凸较大时，应按实际情况调整炮眼深度，是边眼和辅助眼眼底在同一垂直面上。
隧洞洞身开挖技术交底
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
容：
1、工程概况及地质情况
本标段隧洞为七干渠8#隧洞25+880～26+960；9#隧洞27+080.22～30+510，10 #隧洞30+550～30+860，11#隧洞30+910～32+510，12#隧洞32+550～33+940），隧洞围岩为γ4花岗岩，中粗粒结构，块状构造，属中硬岩～坚硬岩。岩体中裂隙较为发育，并发育有数条小断层，断层破碎带宽0.6～2.5m。总体上围岩中地下水活动轻微，开挖中有滴渗水现象，但部分洞段围岩裂隙密集带、断层破碎带等，地下水水头较高，局部承压，水量较丰富，多呈线状流水，局部洞段有可能发生涌水，水质较好，对普通混凝土无腐蚀性，对混凝土中的钢筋具有弱腐蚀性。局部段为Ngn泥质粉砂岩及plQ31黄土状土。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
开挖注意事项
1、隧洞施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。
2、钢架应设锁脚锚杆，以确保钢架基础稳定。
4、钢架之间纵向连接钢架应及时施作并连接牢固。
5、Ⅴ级围岩必要时应喷混凝土封闭掌子面（局部），喷混凝土厚度8cm。
隧洞出碴、进料采用无轨运输式，实施掘进（钻、爆、装、运）、喷锚混凝土（拌、运、锚、喷）、衬砌（拌、运、灌、捣）等三条机械化作业线。施工中采用“管超前、短进尺、弱爆破、少扰动、早喷锚、勤量测、早封闭”等施工技术措施，并根据现场监控量测结果分析及时修正支护参数、调整施工案以指导隧洞施工，确保隧洞施工安全、优质、均衡、高效、按期生产。
5、开挖人员到达工作点后，应首先检查工作面是否处于安全状态，并检查支护是否牢固，顶板和两帮是否稳定，如有松动的、土块或裂缝应先予以清除或支护。
7、站在渣堆上作业时，应注意渣堆的稳定，防止滑坍伤人。使用风钻钻眼时，应先检查机身，螺栓、卡套、弹簧和支架是否完好，管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻堵塞现象。
1、开挖法
隧洞Ⅳ、Ⅴ级围岩段采用全断面掘进法，采用气腿式风钻钻眼，采用扒碴机扒碴、人工配合清碴；由于断面较小，为考虑洞运输，隧洞出碴采用无轨运输式运输，即采用扒碴机配合自卸式三轮车装运施工。施工开挖时应采用超前小导管稳定工作面，断面形成后要及时支护，挂网喷混凝土并设钢拱架支护。
隧洞Ⅱ、Ⅲ类围岩段光面爆破法施工，用扒碴机扒碴、人工配合清碴出渣采用无轨运输，即采用扒碴机配合自卸式三轮车装运施工。本标段Ⅲ类围岩属局部稳定性差的Ⅲ类围岩应喷混凝土、随机锚杆加钢筋网支护，必要时加钢拱架支护。需采取排水措施。Ⅱ类围岩属基本稳定的围岩应设随机锚杆、喷混凝土支护。
5、起爆式：采用非电毫秒雷管。
6、布眼时将中线、水平引至掌子面，按钻爆设计图标注每一炮眼。
8、钻眼时在距掌子面2～3m围挂设中线，用于校正钻杆向，并在成
接受人：交底人：技术负责人：
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
边眼插入竹杆用于校正其它边钻，格控制钻外插角及仰角，减少超挖，控制欠挖。当质坚硬完整且岩抗压强度大于30MPa并确认不影响衬砌结构稳定和强度时，允个别凸出部分（每1m2不大于0.1 m2）凸入衬砌断面，不大于50mm，拱墙脚以上1m围禁欠挖。
（1）炮眼痕迹保存率为：对于硬岩为80%以上，中硬岩为70%以上，软岩为50%以上；来自（2）两茬炮错台量不大于15厘米。
2、每一断面的开挖均采用非电毫秒雷管分段起爆，尽量多分段，降低震动速度，避免震动波叠加的出现。
3、为了布眼和钻眼的便，采取线性布眼的法，以减少因钻眼数量和起爆顺序引起的差错。
4、起爆顺序：按掏槽、辅助、边、底板眼的顺序起爆，以求满意的爆破效果。
鉴于破碎岩体洞段的围岩稳定问题较为突出，在隧洞施工过程中要加强围岩变形观测并及时反馈观测资料。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底容
隧洞洞身开挖
交底日期
年月日
2、开挖法及开挖要求
洞身开挖采用光面爆破法施工，气腿式风钻造、人工装药、非电毫秒雷管起爆，根据不同地下水文地质情况选用爆破炸药，隧洞出碴采用无轨运输。
4炮眼布置应符合下列规定：
a掏槽炮眼可采用直眼掏槽或斜眼掏槽；
b边眼应沿隧洞开挖轮廓线布置，保证开挖断面符合设计要求；
c辅助炮眼交错均匀布置在边眼与掏槽眼之间，力求爆破出块块度适合装碴的需要
d边炮眼与辅助炮眼的眼底应在同一垂直面上，掏槽炮眼应加深10cm。
5隧洞的爆破作业，应采用光面爆破。光面爆破参数应通过试验确定。当无试验条件时，有关参数可参照下表
开挖作业安全注意事项：
1、进洞前应先作好洞口工程，稳定好洞口的边坡和仰坡，作好天沟、边沟等派水设施，确保地表水不危及隧洞施工安全。
