隧道洞身开挖施工技术交底
隧道洞身开挖技术交底
洞身开挖技术交底一、技术交底范围XX岭隧道洞身开挖二、设计情况V级围岩采用单侧壁法开挖，IV级围岩采用台阶法开挖。
单侧壁法开挖顺序为：单侧壁法开挖示意图(1)开挖左上导洞R1；(2)开挖左下导洞R2；(3)开挖右上导洞R3；(4)开挖右下导洞R4。
台阶法开挖示意图台阶法开挖顺序为：(1)开挖上部R1。
(2)开挖下台阶R2。
2、构造、尺寸、限界洞口段V级加强围岩考虑15cni预留变形量，IV级围岩考虑10cm预留变形量。
上表中开挖方量未考虑预留变形量。
此外开挖放线时还需考虑，二衬台车的施工误差5cm。
三、开始施工的条件及施工准备工作1、超前地质预报完成。
2、监控量测数据稳定。
3、需要开挖台架的作业面，开挖台架焊接完成，且验收合格。
4、进场人员经安全教育培训合格，爆破员、安全员取得相应证书。
四、施工工艺1、施工程序施工准备一施工放样一钻孔台车就位一钻孔一清孔、钻孔质量验收一装药、连接起爆网络一爆破一通风一排险一出磕一初喷一支护或临时支护一监控量测一下一循环。
2、施工方法V级围岩采用单侧壁法开挖，IV级围岩采用台阶法开挖。
（1）钻眼1）采用凿岩机钻孔，钻孔直径中42mm,钻眼深度根据围岩等级确定，施工前由技术人员向工班长交底钻眼深度。
2）掏槽眼眼口间距和眼底间距的允许误差为土5cm；辅助眼眼口间距允许误差为土10cm；周边眼眼口位置允许误差为土5cm,眼底不得超出开挖断面轮廓线15cm。
3）当开挖面凹凸较大时，应按实际情况调整炮眼深度及装药量，使周边眼和辅助眼眼底在同一垂直面上。
4）钻眼完毕，检查炮眼布置并做好记录，对不合格的炮眼进行重钻。
5）钻孔作业应定人定岗，尤其是左右侧周边眼钻工不宜变动。
（2）装药1）炸药采用乳化炸药，装药前安全员、工班长、领工员对装药开挖工作面附近及炮眼等进行全面检查，对检查出的问题及时处理。
2）清孔：装药前，采用高压风清除炮眼内的粉尘、积水，防止堵塞，使用高压风时应避免炮眼内飞出的岩粉、岩块等杂物伤人。
隧道开挖作业安全技术交底模板
一、前言为确保隧道开挖作业过程中的安全，提高施工人员的自我保护意识，现将隧道开挖作业的安全技术要求交底如下，请各施工人员认真学习并严格遵守。
二、隧道开挖作业安全注意事项1. 人员安全（1）所有进入隧道施工区域的人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）严禁酒后作业、疲劳作业，确保施工人员精力充沛。
（3）施工现场应设立安全警示标志，提醒施工人员注意安全。
2. 施工设备安全（1）隧道开挖设备必须定期进行保养、维修，确保设备安全可靠。
（2）设备操作人员必须经过专业培训，熟悉设备性能及操作规程。
3. 施工现场安全（1）隧道开挖前，应进行地质勘察，了解隧道地质条件，制定相应的安全技术措施。
（2）隧道洞口应设置安全防护设施，如防护网、警示标志等。
（3）隧道洞内施工时，应保证通风良好，确保施工人员呼吸顺畅。
4. 爆破作业安全（1）爆破作业必须严格按照爆破设计进行，确保爆破效果。
（2）爆破前，应对爆破区域进行清场，确保无人员、设备、材料等障碍物。
（3）爆破作业应由专业人员进行，非专业人员严禁操作爆破设备。
（4）爆破后，应立即对爆破区域进行检查，确认无安全隐患后方可继续施工。
5. 钻眼作业安全（1）钻眼作业前，应检查工作环境的安全状态，确保无安全隐患。
（2）钻眼时，应保持钻眼机稳定，防止发生意外。
（3）用电钻钻眼时，不得用手导引回转的钎子、用电钻处理被夹住的钎子。
（4）不得在残眼中钻眼。
6. 隧道支护安全（1）隧道支护材料应选用合格产品，确保支护效果。
（2）支护作业应严格按照设计要求进行，确保支护结构稳定。
（3）支护作业过程中，应加强监测，发现异常情况及时处理。
三、安全技术交底1. 施工单位应向施工人员详细讲解隧道开挖作业的安全技术要求，确保施工人员掌握。
2. 施工单位应定期组织安全技术培训，提高施工人员的安全意识和操作技能。
3. 施工现场应设立专职安全员，负责现场安全监督和检查。
4. 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。
隧道洞身开挖安全技术交底

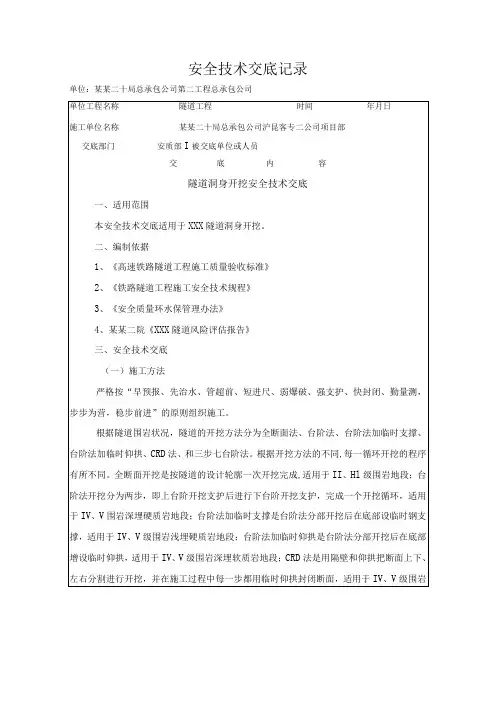

安全技术交底记录单位：某某二十局总承包公司第二工程总承包公司安全技术交底记录安全技术交底记录（3）开挖工班负责人在每班开工前，应进行班前安全讲话，向作业人员强调安全注意事项。
（4）进入施工现场的所有人员，必须佩戴安全帽、防尘口罩和防护耳塞。
3、隧道开挖（1）开挖人员到达工作地点时、应首先检查工作面是否处于安全状态，并检查支护是否牢固，顶板和两帮是否稳定，如有松动的石、土块或裂缝应先予以清除或支护。
站在渣堆上作业时，应注意渣堆的稳定，防止滑坍伤人。
（2）使用风钻应注意：①风钻钻眼时.，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风，钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的辅助设施是否良好。
不合要求者应予修理或更换。
②带支架的风钻钻眼时，必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出，不可敲打，未关风钻前不得拆除钻杆。
③电钻钻眼应检查把手胶套的绝缘和防止电缆脱落的装置是否良好。
电钻工必须手戴绝缘手套、脚穿绝缘胶鞋，并不得用手导引回转钢钎，不得用电钻处理被夹住的钎子。
④在工作面内不得拆卸、修理风、电钻。
⑤严禁在残眼中继续钻眼。
⑥钻孔台车进洞时要有专人指挥，州真检查道路状况和安全界限、其行走交底签名被交底签名安全技术交底记录交底内容安全技术交底记录交底内容交底签名被交底签名安全技术交底记录施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火，严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
隧道洞身开挖、初衬质量安全技术交底
防止喷浆料溅入眼睛
第五节 临时用电
电器设备
一、洞内检修、搬迁电气设备（电缆和电线）时，应切断电源，并悬挂“有人工作，不准送电”的 警告牌。 二、洞内电气设备的操作，必须符合下列规定： 1、非专职电器人员（未持操作证），不得操作电气设备。 2、操作高压电气设备主回路时，必须戴绝缘手套，穿电工绝缘服并站在绝缘体上。 3、手持式电气设备的操作手柄和工作中必须接触的部分，应有良好绝缘。使用前应进行绝缘检查。
围岩等级
锚杆规格
锚杆布置间距
钢筋网 片规
80cm×100cm
Φ8
20cm×20cm
Vb级围岩
Φ25中空锚杆 L=350cm
100cm×100cm
Φ8
20cm×20cm
IVa级围岩 Φ22砂浆锚杆 L=300cm 100cm×120cm
Φ8
25cm×25cm
检查方法及频率 目测：每榀检查
尺量：每榀检查 凿空法：每20m测5处
铅锤法：每榀检查 尺量：每榀检查
尺量或水准仪：每榀检查
尺量：每榀检查 尺量：每榀检查3处mei
施工安全
三 P章a节rt
第一节 隧道开挖一般规定
一、隧道洞身开挖作业应考虑下列主要危 险源、危害因素： 1、开挖方法选择不当； 2、开挖循环进尺过大，支护不及时； 3、找顶不彻底； 4、开挖作业台架防护措施不到位； 5、爆破作业时无安全防护，爆破作业违 章操作（图一）
图四：装渣机械作业回转范围内不得有人
4、向运渣车辆中装渣时，应避免偏载、超载；
5、机械装渣的辅助人员，应随时观察装渣和运输机械的运行情况，防止剂碰。
六、卸渣作业应遵守下列规定：
1、卸渣场应按设计进行施工，满足安全作业及环境保护要求；
隧道洞身开挖技术交底
钻孔标准：达到准、平、直、齐
准：钻孔按设计布眼钻孔，当受节理、裂隙影响时稍稍移动孔位，但顶眼只能左右移动，帮眼只能上下移动，周边眼轮廓的放线误差控制在±1cm，眼口开眼误差：Ⅴ级围岩深眼可从轮廓线偏内5cm，周边眼外插角的角度以0.03的斜度外插，方向与轮廓线法线方向一致。
直：边墙直线段炮眼先钻上方标准孔，插上炮杆，使边墙孔在同一条垂线上。
交底单位
接收单位
交底人
接收人
年
月
日
工程名称
分部工程
分项工程名称
洞身开挖
交底内容：
四、工艺流程
五、操作工艺
（1）起爆药卷准备
按设计要求把不同分段的雷管装入药卷中，并标注清楚分别存放。
（2）测量布眼
钻眼前应划出开挖断面中线、水平线和断面轮廓线，并标出炮眼位置把掏槽眼、周边眼、辅助眼划到掌子面上，经检查符合要求后方可钻眼，见附图。
2、每日放炮的时间、次数根据施工条件有明确规定，放炮的信号统一，并让隧道作业人员都清楚，出现哑炮后按规定进行清理。
3、爆破后必须经过通风排烟后，才准检查人员进入工作面，经检查和妥善处理后，其他工作人员才准许进入工作面。
4、在爆破物品的运输、存放、使用过程中，严格按照《国家安全规程》的有关条款操作，建立严格的管理制度，接受当地公安机关的指导
平：周边炮眼要相互平行。
齐：各炮眼底落在垂直隧道轴线的同一平面上，掏槽眼加深10～20cm，钻孔深度根据掌子面的起伏“凸”加，“凹”减。
清孔：装药前用高压风清孔，吹干净孔内积水或碴粒。
（4）装药连线
各个炮眼经检查符合要求后才能装药，用炮棍将炸药卷一个紧接一个按分段先后顺序进行连续或间隔装药，每眼内眼底先装半卷药然后再装有雷管起爆药包，再装其他药包。使用串并联或并串联应使各支路的电阻值接近相等，接线完毕后对各支路电阻值进行检测，电阻相差较大时应采取措施平衡电阻，接头采用绝缘胶布包扎好，确保与大地及周围导电体绝缘。
隧道洞身开挖技术交底
技术交底书因围岩为Ⅳ级砂岩夹页岩，整体性较差，采用直眼掏槽方式，炮孔布置采用矩形布孔，中间辅助4个中空眼(黑色填充)，为其它掏槽眼提供补偿空间，详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置，但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
掏槽眼布置图（单位：cm）c.周边眼布设周边眼在采取光面爆破施工时又叫光爆孔，其孔间间距与岩石的特性、炸药种类、岩石节理、裂隙发育程度等有密切关系。
根据经验选择光爆眼孔间距，然后现场试爆进行验证，并逐步分析调整参数，几个循环之后调整到适合现场实际情况的合适参数。
软质岩孔间距a=35～45cm，软质岩孔间距a=35～45cm，中硬岩孔间距a=40～50cm。
本设计暂取a=40cm。
施工时周边孔要有一定的外插角，一般为3～5°，以确保不欠挖并方便下一循环钻爆施工。
光爆层厚度：根据围岩特性，当光爆孔间距确定后，w/a≥1，也就是光爆层厚度大于光爆孔间距，一般在1.1～1.2倍之间。
光爆层厚度E=W=（1.1～1.2）×40cm=50cm。
具体见光爆参数表。
光爆参数表围岩级别周边眼间距E（cm）周边眼抵抗线W（cm）相对距离（E/W）装药集中度(kg/m)Ⅳ40 50 0.8 <0.25e.辅助眼布设N=3.332Sf•=3.3×32288•=61（个）根据库特乌佐夫岩石爆破性分级表系数表Ⅳ及Ⅴ级围岩的岩石构成，取岩石坚固性系数f=8～10，S为隧道开挖断面。
b.掏槽眼形式和布设方案因围岩为Ⅴ级砂岩夹页岩，整体性较差，采用直眼掏槽方式，炮孔布置采用矩形布孔，中间辅助4个中空眼(黑色填充)，为其它掏槽眼提供补偿空间，详细布置情况见下图掏槽眼布置位置一般布设在断面中间位置，但可根据岩石特性和岩石节理和裂隙情况进行调整。
掏槽眼孔间距根据断面大小及装药量合理调整。
孔深超深20cm左右。
隧洞洞身开挖技术交底大全
岩石类别
周边眼间距
E（cm）
周边眼抵抗线
W（cm）
相对距离
E/W
装药集中度
q (kg/m)
极硬岩
50-60
55-75
0.8-0.85
0.25-0.3
硬岩
40-50
50-60
0.8-0.85
0.15-0.25
软质岩
35-45
45-60
0.75-0.8
0.07-0.12
6 隧洞爆破应选用适当的炸药品种和型号，并应采用导爆管或电力起爆。在漏水和涌水的工作面以及有杂散电流、感应电流、高压静电等危险因素不能彻底清除时，应采用导爆管起爆。光面爆破宜采用低密度、低爆速、低猛度或高爆力的炸药。
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底内容
隧洞洞身开挖
交 底 日 期
年 月 日
7 爆破作业必须按照钻爆设计进行测量放线、钻眼、装药、接线和起爆，其施工应满足以下要求：
A 测量放线
测量人员定出隧洞中线和开挖轮廓线，用红油漆按钻爆设计图画出炮眼位置，经检查符合设计要求后方可钻眼。在直线段宜安设激光导向仪，以减少测量时间和提高测量精度。
5、起爆方式：采用非电毫秒雷管。
6、布眼时将中线、水平引至掌子面，按钻爆设计图标注每一炮眼。
8、钻眼时在距掌子面2～3m范围内挂设中线，用于校正钻杆方向，并在成
接受人： 交底人： 技术负责人：
工程项目：引洮供水工程第28标段
工程名称
隧洞工程
接受交底单位
交底内容
隧洞洞身开挖
交 底 日 期
年 月 日
孔周边眼内插入竹杆用于校正其它周边钻孔，严格控制钻孔外插角及仰角，减少超挖，控制欠挖。当石质坚硬完整且岩石抗压强度大于30MPa并确认不影响衬砌结构稳定和强度时，允许个别凸出部分（每1m2不大于0.1 m2）凸入衬砌断面，不大于50mm，拱墙脚以上1m范围内严禁欠挖。
隧道洞身开挖施工技术交底
隧道洞身开挖施工技术交底1 、洞身开挖金盆隧道围岩均为Ⅴ级围岩。
洞身开挖是隧道施工中比较关键的基本作业，采用地质雷达、工作面素描相结合的方法，对开挖面前方地质进行预报，根据预报结果结合地层界限确定开挖方法及施工支护参数。
隧道开挖过程中，采用断面仪直接测定开挖面的面积，控制开挖轮廓，并按设计要求预留变形量。
对洞口浅埋地段或易坍塌的软弱围岩地段，根据设计建议要求采用（中隔壁法）法施工。
进入深埋地段后，围岩相对较稳定时采用三台阶齐步流水法。
当三台阶齐步流水法不能保证施工安全时，立即转为中隔壁法。
紧急停车带采用（DCD法）双侧壁导坑法。
（1）中隔壁法施工①②③ ④ ⑤ ⑥ ⑥ ⑤ ④ ② ③ ①中隔壁洞法施工要求：各部开挖时，周边轮廓尽量圆顺，减小应力集中；各部的底部高程应与钢架接头处一致；每一部的开挖高度为3.5m；后一侧开挖应全断面及时封闭；左右两侧纵向间距一般为30~50m。
其主要工序为：左侧导洞上部超前支护（包括左侧拱墙超前支护和侧壁临时超前支护）→左侧导洞上部开挖→左侧导洞上部初期支护（包括左侧拱墙初期支护和临时侧壁）→左侧导洞下部开挖→左侧导洞下部初期支护（包括左侧边墙，仰拱和临时侧壁）→右侧导洞上部超前支护（包括右侧拱墙超前支护和侧壁临时超前支护）→右侧导洞上部开挖→右侧导洞上部初期支护（包括右侧拱墙初期支护和临时侧壁、仰拱）→右侧导洞下部开挖→右侧导洞下部初期支护（包含侧壁临时支护及仰拱初期支护）→施工仰拱→拆除临时支承→防水层及二次衬砌施工。
（2） (DCD)双侧壁导坑法②① ③ ① ③ ② ①开挖循环进尺控制在0.75～1.0米, 其主要工序为：左侧导洞上部超前支护（包括左侧拱墙超前支护和侧壁临时超前支护）→左侧导洞上部开挖→左侧导洞上部初期支护（包括左侧拱墙初期支护和临时侧壁）→左侧导洞下部开挖→左侧导洞下部初期支护（包括左侧边墙，仰拱和临时侧壁）→右侧导洞上部超前支护（包括右侧拱墙超前支护和侧壁临时超前支护）→右侧导洞上部开挖→右侧导洞上部初期支护（包括右侧拱墙初期支护和临时侧壁、仰拱）→右侧导洞下部开挖→右侧导洞下部初期支护（包含侧壁临时支护及仰拱初期支护）→中央部上部超前支护→拆除中央部上部相关侧壁临时支护，开挖中央部上部→中央部上部初期支护→拆除中央部下部相关临时支护，开挖中央部下部→仰拱施工→防水层及二次衬砌施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底(三级)
承包单位：XXXXXXXXXXXXXXX有限公司合同号：XXXX 监理单位：XXXXXXXXXXXXXXX有限公司编号：
隧道洞身开挖施工技术交底
V加强环形预留核心土施工工序图
注：施工顺序
1：上台阶环形开挖-II:上台阶拱部初期支护-3：上台阶核心土-4：下台阶左侧开挖-V：下台阶
左侧初期支护-6：下台阶右侧开挖-VII：下台阶右侧初期支护-8：下台阶核心土开挖-IX：下台阶仰拱初期支护-X仰拱浇筑-XI二次衬砌整体浇筑
V浅和IV加强均采用台阶法施工，循环进尺控制在2.4m内，详见“隧道台阶法施工工序图”
隧道台阶法施工工序图
注：施工工序
本表由施工单位编制并保存（一式两份。
接受交底人一份、交底人一份）。
