现浇桥面板施工
现浇桥面板施工技术方案
现浇桥面板施工技术方案一、施工准备1.施工人员的培训和安全技术交底。
施工人员必须经过相关培训，熟悉施工规程和安全技术要求。
2.准备施工材料和设备。
包括搅拌设备、输送设备、模具板材、钢筋和混凝土等。
3.搭建施工临时设施。
包括临时围栏、临时硬化水泥路面等。
4.检查施工场地。
确保施工场地平坦、无障碍。
二、模板安装1.设计并制作桥面板的模板。
根据桥梁的设计要求和现场实际情况，制作适合的模板。
2.安装模板。
根据设计要求和施工图纸，将模板按照预定位置和尺寸进行安装，并进行调整和固定。
三、钢筋布置1.按照设计要求，在模板上进行钢筋的布置。
钢筋的直径、间距和数量必须符合设计要求。
2.确保钢筋的垂直度和水平度。
通过测量和调整，确保钢筋的垂直度和水平度符合要求。
四、浇筑混凝土1.做好混凝土的调配工作。
按照设计要求和施工规范，选用合适的原材料和混凝土配比，进行调配。
2.进行浇筑作业。
将调配好的混凝土通过输送设备输送至模板上，进行浇筑。
在浇筑过程中，要控制好浇筑速度和质量。
3.进行养护工作。
在混凝土浇筑完成后，对桥面板进行养护。
包括覆盖塑料薄膜、喷水养护等。
五、脱模1.混凝土达到脱模强度。
根据混凝土的强度，确定脱模时间。
一般情况下，需等待混凝土达到设计强度75%以上后再进行脱模。
2.脱模作业。
通过拆除和移除模板，完成桥面板的脱模工作。
六、修补处理1.检查并修补桥面板的表面不平整、损坏的部分。
通过修补和打磨，使桥面板表面平整均匀。
2.进行融合处理。
将原有桥面板与新浇筑桥面板进行融合处理，使整个桥面板表面一致。
七、质量验收1.进行桥面板的质量验收。
根据相关规范和要求，对桥面板进行检查和测试，确保其满足设计要求和安全要求。
2.编制施工验收报告。
对桥面板的施工过程和质量进行总结和评价，并编制施工验收报告。
八、安全措施1.制定施工方案。
根据施工现场的实际情况和施工要求，制定合理的安全施工方案。
2.安全培训和交底。
对施工人员进行安全培训，交底施工中的安全要求和注意事项。
现浇桥面板工程施工方案
现浇桥面板工程施工方案本文将对现浇桥面板工程的施工方案进行详细的介绍和分析。
现浇桥面板工程是指将混凝土铺筑在梁上，形成一个平整的桥面。
桥面板是桥梁上主要受力部件之一，对于保证桥梁的正常使用具有重要的作用。
工程施工方案的设计和实施将直接影响到桥面板工程的质量和效果。
1.施工前准备工作(1)桥面板的设计和计算：根据桥梁的设计要求和相关规范，对桥面板进行合理的设计和计算，确定桥面板的尺寸、材料和施工工艺。
(2)材料准备：桥面板施工所需的混凝土、钢筋、膨胀剂等材料要提前统一采购，并按规范要求进行检验和储存。
(3)施工人员组织：根据工程的规模和施工进度，合理配置施工人员，包括项目经理、技术人员、施工队等。
(4)施工机械设备准备：根据施工方案和工程要求，准备好所需的施工机械设备，包括搅拌机、输送泵、振动器等。
2.桥面板的施工工艺(1)基础处理：在桥梁梁底进行清理，清除落筋、膨胀材料等杂物，然后进行湿润处理，保持梁底湿润。
(2)模板安装：根据桥面板的尺寸和几何形状，设计和制作相应的钢模板，并进行安装固定。
(3)钢筋布置：根据桥面板的受力要求，在模板内部进行钢筋的布置，包括纵向钢筋和横向钢筋。
要保证钢筋的位置准确、间距均匀，并与梁底的钢筋连接良好。
(4)混凝土浇筑：先进行混凝土的拌和，在桥面板的模板内倒入混凝土，在倒注混凝土的过程中，要注意防止混凝土的泄漏和振实。
(5)表面处理：对已浇筑的桥面板表面进行处理，包括抹平、抹光等工序，确保桥面板表面平整光滑。
(6)养护：施工完成后，对桥面板进行适当的养护，保证混凝土的强度和耐久性。
3.安全措施(1)施工现场要设置明显的警示标志，划定施工区域，并进行专人管理。
(2)施工期间，施工人员要佩戴安全帽、手套等个人防护用品，并严格按照操作规程进行操作。
(3)对施工机械设备进行定期检查和维护，保证其正常运行，减少事故发生的概率。
(4)施工过程中，要注意对临近的交通道路和水域的保护，设置有效的隔离措施，确保施工安全。
现浇桥面板施工质量及质量控制
现浇桥面板施工质量及质量控制引言概述：现浇桥面板是桥梁结构中非常重要的组成部分，其施工质量直接关系到桥梁的使用安全和寿命。
因此，对现浇桥面板的施工质量及质量控制非常重要。
本文将从现浇桥面板施工的准备工作、施工过程中的质量控制、施工中常见质量问题、质量检验及验收、质量保证等五个方面进行详细介绍。
一、现浇桥面板施工的准备工作1.1 确定施工方案：根据设计要求和现场实际情况，确定现浇桥面板的施工方案，包括施工工艺、材料选择等。
1.2 制定施工计划：编制详细的施工计划，包括施工进度、人员配备、设备准备等，确保施工按照计划有序进行。
1.3 安全措施：制定安全施工方案，明确施工现场的安全要求和应急措施，保障施工人员和设备的安全。
二、施工过程中的质量控制2.1 施工人员素质：确保施工人员具有相关证书和经验，熟悉施工工艺和操作规程。
2.2 材料质量：严格按照设计要求选择材料，保证材料质量符合标准。
2.3 施工工艺：严格按照施工方案和工艺要求进行施工，确保每个环节都符合规范。
三、施工中常见质量问题3.1 混凝土浇筑质量：混凝土浇筑时出现坍塌、孔洞等质量问题。
3.2 钢筋绑扎质量：钢筋绑扎不牢固或者位置不准确导致桥面板强度不足。
3.3 施工工艺不当：施工过程中出现工艺操作不当导致质量问题，如浇筑不均匀、震动不足等。
四、质量检验及验收4.1 施工过程监控：在施工过程中进行质量监控，及时发现和解决质量问题。
4.2 质量检验：对施工完成的现浇桥面板进行质量检验，包括外观检查、尺寸测量、强度试验等。
4.3 验收标准：根据相关标准和规范进行验收，确保现浇桥面板的质量符合要求。
五、质量保证5.1 质量管理体系：建立健全的质量管理体系，确保施工过程中的质量控制和监督。
5.2 质量追溯：建立质量追溯制度，对施工过程中的每个环节进行记录和追踪。
5.3 质量改进：根据验收结果和施工过程中出现的问题，及时进行质量改进和措施调整，提高现浇桥面板的施工质量。
现浇桥面板施工质量及质量控制
现浇桥面板施工质量及质量控制一、施工质量要求1. 桥面板的尺寸、平整度、弯曲度、表面平整度等应符合设计要求，并满足相关标准的要求。
2. 桥面板的混凝土应具有足够的强度和耐久性，保证桥面板的使用寿命。
3. 桥面板的外观应无裂缝、起砂、麻面、脱层等缺陷，颜色均匀一致。
4. 桥面板与支座之间应有良好的粘结性，确保桥面板与支座之间的传力。
5. 桥面板的排水系统应设计合理，确保雨水能够及时排除，防止积水对桥面板的影响。
二、施工工艺及质量控制措施1. 模板安装：模板应符合设计要求，安装前应进行检查，确保模板的平整度和强度。
模板安装时应坚固可靠，不得浮现变形、松动等现象。
2. 钢筋加工和安装：钢筋应符合设计要求，加工和安装前应进行检查，确保钢筋的尺寸和位置符合要求。
钢筋的连接应坚固可靠，不得有松动、错位等现象。
3. 混凝土浇筑：混凝土应按照设计配合比进行浇筑，浇筑前应进行试块试验，确保混凝土的强度符合要求。
浇筑过程中应采取适当的振捣措施，确保混凝土的密实性。
4. 桥面板的养护：桥面板浇筑完成后，应进行适当的养护措施，包括覆盖保湿、防止阳光直射、防止冻融等。
养护时间应符合相关标准的要求。
5. 桥面板的验收：桥面板施工完成后，应进行验收。
验收内容包括尺寸、平整度、弯曲度、表面平整度等方面的检查。
同时还应进行混凝土强度试验、外观检查等。
三、质量控制措施1. 施工过程中应严格按照像关标准和设计要求进行施工，确保施工质量。
2. 施工前应进行施工方案的编制和审核，明确施工工艺和质量控制措施。
3. 施工过程中应进行质量检查，包括模板安装、钢筋加工和安装、混凝土浇筑等环节的质量检查。
4. 施工过程中应及时处理施工中发现的问题和质量缺陷，确保施工质量符合要求。
5. 施工结束后应进行验收，确保施工质量符合设计要求和相关标准的要求。
以上是关于现浇桥面板施工质量及质量控制的详细内容。
在施工过程中，要求严格按照像关标准和设计要求进行施工，同时采取相应的质量控制措施，确保施工质量达到要求。

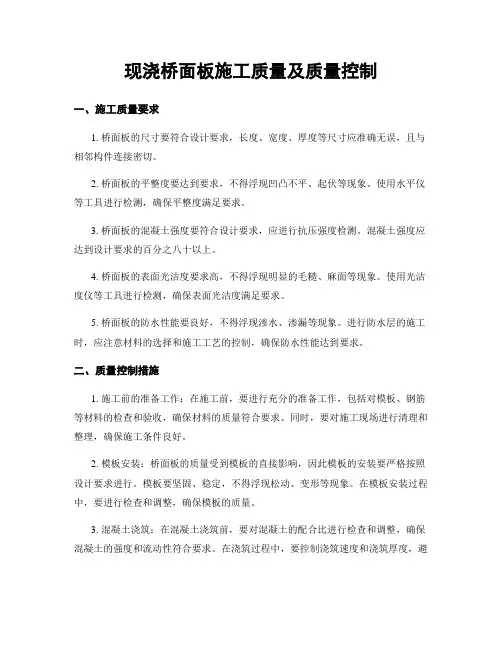

现浇桥面板施工质量及质量控制
现浇桥面板施工质量及质量控制一、施工质量要求1. 桥面板的尺寸要符合设计要求，长度、宽度、厚度等尺寸应准确无误，且与相邻构件连接密切。
2. 桥面板的平整度要达到要求，不得浮现凹凸不平、起伏等现象。
使用水平仪等工具进行检测，确保平整度满足要求。
3. 桥面板的混凝土强度要符合设计要求，应进行抗压强度检测。
混凝土强度应达到设计要求的百分之八十以上。
4. 桥面板的表面光洁度要求高，不得浮现明显的毛糙、麻面等现象。
使用光洁度仪等工具进行检测，确保表面光洁度满足要求。
5. 桥面板的防水性能要良好，不得浮现渗水、渗漏等现象。
进行防水层的施工时，应注意材料的选择和施工工艺的控制，确保防水性能达到要求。
二、质量控制措施1. 施工前的准备工作：在施工前，要进行充分的准备工作，包括对模板、钢筋等材料的检查和验收，确保材料的质量符合要求。
同时，要对施工现场进行清理和整理，确保施工条件良好。
2. 模板安装：桥面板的质量受到模板的直接影响，因此模板的安装要严格按照设计要求进行。
模板要坚固、稳定，不得浮现松动、变形等现象。
在模板安装过程中，要进行检查和调整，确保模板的质量。
3. 混凝土浇筑：在混凝土浇筑前，要对混凝土的配合比进行检查和调整，确保混凝土的强度和流动性符合要求。
在浇筑过程中，要控制浇筑速度和浇筑厚度，避免浮现浇筑不均匀、漏浇等现象。
同时，要进行振捣和养护工作，确保混凝土的密实度和强度。
4. 表面处理：桥面板的表面处理要注意细节，包括光洁度和防水性能的控制。
在表面处理过程中，要使用适当的工具和材料，确保表面的光洁度和防水性能达到要求。
5. 质量检测：在施工过程中，要进行质量检测，包括尺寸、平整度、混凝土强度、光洁度等方面的检测。
通过质量检测，及时发现和解决问题，确保施工质量达到要求。
三、质量控制的注意事项1. 施工人员要具备一定的专业知识和技能，严格按照施工规范进行操作。
2. 施工现场要保持整洁，确保施工条件良好。
现浇桥面板施工工法
现浇桥面板施工工法一、工法特点在板梁安装完毕并验收后，即可进行现浇桥面板的施工。
二、施工工艺流程三、操作要点1、板梁安装完毕后，要进行板顶标高，板梁位置及桥宽的验收，符合规范要求即可进行下道工序施工，否则应重调。
2、将板梁顶面及缝内用高压水枪清洗干净，不能留有残渣。
3、将锚栓套上钢套管并将板端缝内用泡沫板充填严实，报请内、外部监理验收合格后即可浇筑铰缝。
铰缝施工完毕后要进行养护，以防止出现纵向裂缝。
4、 再一次清洗板面。
5、 在半幅内、外侧各浇筑一条1.0m 宽的标高控制带，其顶面标高，按钢筋网的净保护控制。
如下图所示：A 、平面：B 、断面6、 按图纸规范要求进行桥面钢筋网及加强筋的铺设、焊接或绑扎，并报请内、外部监理验收，不合格重新返工。
7、立端部模板，有毛勒伸缩缝的要按图纸预留出位置，以便安装毛勒伸缩缝。
8、浇筑桥面板砼：①严格控制砼的水灰比及浇筑速度；②在两侧标高控制带上加铺四根Φ25钢筋，以利振动滚筒行走；③振动滚筒振后要拉线检查，保证桥面板的平整度及标高符合规范要求。
9、测量队放样出内、外护栏控制线；10、护栏钢筋及预埋件、泄水管安装，要认真仔细、保证其位置的精确及线形美观。
并报请内、外部监理验收，不合格坚决返工。
11、立护栏模板、要求线形美观、模板面平整、模板支撑牢固、不漏浆、位置准确。
完成后报内、外部监理验收。
12、浇筑护栏砼：(1)要严格控制砼的水灰比及坍落度；(2)如为组合式护栏，要分层浇筑、分层振捣，以利异形模板内空气的排出，杜绝气孔出现。
四、质量保证措施1、要严格控制板梁顶面标高，确保现浇桥面板厚度；2、现浇板钢筋网布设要严格按图纸施工，尤其是桥面连续和斜桥角隅处，并必须保证钢筋网的净保护层符合规范要求。
3、浇筑桥面板时，要严格控制桥面板顶标高及平整度，用振动滚筒振完后，一定要拉线检查，并随时用水准仪观测，确保板面顶标高及平整度符合规范要求。
4、护栏内预埋钢板、钢管、泄水管等必须预埋准确，要依据测量队放样点位严格仔细检查，确保其位置准确，线形美观。
现浇桥面板施工质量及质量控制
现浇桥面板施工质量及质量控制一、施工质量要求1. 混凝土材料要求：使用符合国家标准的混凝土材料，确保混凝土的强度、耐久性和抗裂性能。
混凝土配合比应符合设计要求，并进行试验确认。
2. 模板要求：模板应具备足够的强度和刚度，能够承受混凝土浇筑时的压力和振动。
模板表面要平整、光滑，无明显的破损和变形。
3. 钢筋要求：钢筋的质量应符合国家标准，钢筋的直径、间距和层数应符合设计要求。
钢筋的连接要牢固可靠，无明显的错位和脱位。
4. 浇筑工艺要求：在混凝土浇筑前，应先进行模板和钢筋的检查，确保其符合要求。
混凝土的浇筑要均匀、连续，避免出现空洞和夹杂物。
浇筑过程中要注意振捣，确保混凝土的密实性。
5. 养护要求：混凝土浇筑后，应及时进行养护，保持适宜的湿度和温度，以促进混凝土的强度发展和抗裂性能。
二、质量控制措施1. 施工前的准备工作：在施工前，要进行详细的施工方案编制和技术交底。
确保施工人员了解施工要求和质量控制要点。
同时，要对施工材料进行检查，确保其符合要求。
2. 模板和钢筋的检查：在进行混凝土浇筑前，要对模板和钢筋进行检查。
模板要检查其强度和刚度是否满足要求，钢筋要检查其规格和布置是否符合设计要求。
3. 混凝土配合比的试验：根据设计要求，进行混凝土配合比的试验，确保混凝土的强度和耐久性满足要求。
试验结果要进行记录和备案。
4. 浇筑过程的质量控制：在混凝土浇筑过程中，要进行现场质量控制。
包括浇筑前的检查，确保模板和钢筋的符合要求；浇筑过程中的振捣控制，确保混凝土的密实性；浇筑后的养护控制，保持适宜的湿度和温度。
5. 施工记录和验收：在施工过程中要进行详细的施工记录，包括施工人员、施工日期、施工过程中的质量控制等。
施工完成后，要进行验收，确保施工质量符合要求。
三、质量检验方法1. 混凝土强度检验：采用取样试块的方法进行混凝土强度检验。
根据设计要求，定期取样试块进行试验，检验结果应满足设计要求。
2. 混凝土表面平整度检验：采用直尺、水平仪等工具进行检测，检测点应均匀分布在桥面板的各个位置。
现浇桥面板施工质量及质量控制
现浇桥面板施工质量及质量控制一、施工质量要求：1. 桥面板的尺寸和平整度要符合设计要求，不得有明显的凸起或凹陷。
2. 桥面板的表面要光滑平整，不得有裂缝、麻面、起砂等缺陷。
3. 桥面板的强度要满足设计要求，能够承受预计的交通荷载。
4. 桥面板与桥墩、桥梁支座等部位的连接要牢固可靠，不得有松动或脱落现象。
5. 桥面板的防水层要完整，不得有渗漏现象。
二、施工质量控制措施：1. 施工前的准备工作：(1) 桥面板的模板要按照设计要求制作，并经过检验合格后方可使用。
(2) 桥面板的钢筋要按照设计要求进行加工和预埋。
(3) 桥面板施工前，需要对施工现场进行清理，确保施工区域干净整洁。
2. 混凝土浇筑工艺控制：(1) 混凝土的配合比要按照设计要求进行调整，确保混凝土的强度和流动性。
(2) 浇筑混凝土时，要采取适当的振捣措施，确保混凝土能够充分密实，排除空隙和气泡。
(3) 在浇筑混凝土之前，要进行试块的制作和试验，确保混凝土的强度满足要求。
3. 桥面板表面处理：(1) 桥面板的表面要经过充分的净化处理，确保无灰尘、油污等杂质。
(2) 桥面板的表面要进行充分的湿润处理，以提高混凝土的黏结性能。
(3) 桥面板的表面要进行光滑处理，以确保表面平整度和光洁度。
4. 桥面板的质量检验：(1) 对桥面板的尺寸进行测量，确保符合设计要求。
(2) 对桥面板的表面质量进行检查，排除缺陷和瑕疵。
(3) 对桥面板的强度进行试验，确保满足设计要求。
(4) 对桥面板与桥墩、桥梁支座等连接部位进行检查，确保连接牢固可靠。
(5) 对桥面板的防水层进行检测，确保完整性和防水效果。
以上是对现浇桥面板施工质量及质量控制的详细要求和措施。
通过严格按照这些要求进行施工和质量控制，可以确保桥面板的质量达到设计要求，提高桥梁的使用寿命和安全性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现浇桥面板施工
1. 施工特点
本段所有桥梁桥面板特点所有桥面板的边缘部位都有部分尺寸是伸出边梁的，处于悬空状态，此部位在施工过程中包括脚手架的架立模板支护混凝土的浇筑都要有一个充分的考虑。
2. 现浇桥面类型
桥面行车道铺装的作用在于保护桥面板防止车轮、履带的直接磨损，并免受雨水侵蚀，且对车辆轮重的集中荷载起分布作用。
行车道铺装有多种形式：有水泥混凝土、沥青混凝土、沥青表面处置和泥结碎石等。
水泥混凝土和沥青混凝土桥面铺装用得较广，能满足各项要求。
沥青表面处置和泥结碎石铺装，耐久性较差，仅在低等级公路桥梁上使用。
装配式钢筋混凝土、预应力混凝土梁常采用水泥混凝土或沥青混凝土桥面铺装。
水泥混凝土铺装的造价低，耐磨性能好，适应重载交通，但养生期长，日后修补较麻烦。
沥青混凝土铺装质量轻，维修省时，养护方便，但易老化和变形。
3．材料要求
无论是那种形式的桥面，原材料均应满足规范要求。
进场水泥、砂石料、钢筋、外加剂等原材料均应送相应资质的试验室进行检定，满足规范要求后方能使用，否则必须清退出场。
水泥、钢筋等还应有出厂合格证。
4．桥面施工放洋
施工放养前应先将基层清理干净，以桥中轴线为基准，放出行车道的宽度和防撞墙或人行道以及栏坐的位置。
桥面铺装层施工时要控制好铺装层的标高。
5．桥面混凝土施工方法
5.1 钢筋绑扎：
桥面铺装所用的钢筋，在钢筋加工场按图纸要求加工成型；使用时运至施工现场，按设计要求进行绑扎，绑扎过程中应调整好钢筋间距，钢筋网片绑扎成型后，按要求垫设保护层，并不得随意踩踏钢筋网片。
5.2 模板支护：
模板支护采用在已吊装好的梁于梁之间架立脚手架用于支撑桥面板以下的模板。
路中心线主幅路的两座桥只有一个沉降缝相隔，所以中线的悬空部位也可与梁中间部分同样的施工方法。
处于主幅路外边侧的悬空部分可以在预制梁的同时设置预留孔预留孔内插入钢筋外部与钢管固定钢管垂直梁和水平梁放置并加以斜支撑固定，形成一个固定三角支架三角架的间距可定为1米一个。
然后进行每跨两头模板的封堵，支设好的模板应具有一定的刚度，以防浇筑时混凝土的测压力使模板变形或跑模。
5.3 混凝土浇筑：
工程施工前，由具有相应资质的试验室出具混凝土配比单。
施工时再由工地试验室调整到适合现场的配合比进行施工。
混凝土由施工现场的拌和系统拌制，机动翻斗车运至浇筑点，由吊车吊料罐入仓，人工进行平仓，按测量放线的高程找平混凝土面层，浇筑时应注意尽量不要踩踏钢筋。
5.4 混凝土养护：
现浇混凝土桥面的养护非常重要，应及时进行。
视现场温度情况，浇筑工作完成后先用塑料薄摸覆盖浇筑面进行初步养护，等混凝土初凝后撤去塑料薄摸，用湿砂进行铺撒，厚度至少3cm，并有专人进行养护，保证砂子全天保持湿润状态，且养护期不低于规范要求的天数。
6．伸缩缝制安及桥面辅助设施安装
6.1 桥面混凝土浇筑完成，达到一定强度后，进行桥面的伸缩缝的安装；
6.2 桥面辅助设施安装：包括防撞栏杆、装饰块、人行道、栏杆及照明灯柱等都属于桥面系施工的范畴。
桥面系的施工，不仅要满足桥梁使用功能上的要求，对外观质量也应有较高的要求。
在施工中，除采取应合理的工艺控制方法保证预制块件的质量外，安装（或现浇）施工的重点是控制好线形和标高两个方面，使其协调一致，平顺美观。
7．质量保证措施及安全注意事项
7.1 质量保证措施
7.1.1 在施工中严把质量关，坚持“五不施工”和“三不交接”。
7.1.2 明确工程项目领导与各级管理人员的质量职责，并按照ISO9002标准制订完善的质量检查制度。
71.3 教育职工牢固树立“百年大计，质量第一”的思想，加强质量管理意识，提高业务水平，确保优质、高效、顺利地完成各项任务。
7.1.4 建立健全质量奖惩制度，对重视质量并在提高工程质量上做出贡献的专业队和个人予以表扬和奖励；对忽视质量造成质量事故的专业队和个人给予处罚并追究其责任。
7.1.5 对于进场的材料，严格按规定检验，不合格的坚决清除出场。
7.1.6 各分项工程施工前，作好技术交底，使之了解施工的技术要求、施工工序、质量控制措施等，做到质量有标准，任务有落实。
7.1.7 做好施工记录以便质检人员和监理工程师随时检查。
7.2 安全注意事项
7.2.1 对于进入施工现场的工作人员均应进行安全教育。
7.2.2 施工中注意施工现场用电的安全管理。
7.2.3 桥面施工属于高空作业，要有安全措施，防止高空坠落。
7.2.4 吊车为混凝土的垂直运输工具，施工中应有起重人员负责指挥，其他人无权指挥。
7.2.5 安全会议应经常召开，施工现场安全要经常检查。
