电力电子技术_ 电力电子器件_1、电力二极管和晶闸管_
晶闸管二极管主要参数及其含义
晶闸管二极管主要参数及其含义 IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍 1、正向平均电流I F(AV) (整流 管) 通态平均电流I T(AV) (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大正弦半 波电流平均值此时器件的结温已达到其最高允许温度T jm 仪元公司产品手册中均 给出了相应通态电流对应的散热器温度T HS 或管壳温度 T C 值用户使用中应根据实 际通态电流和散热条件来选择合适型号的器件 2、正向方均根电流I FRMS (整流管) 通态方均根电流I TRMS (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大有效电 流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值 3、浪涌电流I FSM (整流管)I TSM (晶闸管) 表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许 结温下施加80% V RRM 条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象
4、断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件 5、断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压 6、断态重复峰值漏电流I DRM 反向重复峰值漏电流I RRM 为晶闸管在阻断状态下承受断态重复峰值电压V DRM 和反向重复峰值电压V RRM 时流过 元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出 7、通态峰值电压V TM (晶闸管) 正向峰值电压V FM (整流管)
电力电子技术 复习题答案
第二章： 1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若 du/dt过大，就会使晶闸管出现_ 误导通_，若di/dt过大，会导致晶闸管_损坏__。 2.目前常用的具有自关断能力的电力电子元件有电力晶体管、可关断晶闸管、 功率场效应晶体管、绝缘栅双极型晶体管几种。简述晶闸管的正向伏安特性 答: 晶闸管的伏安特性 正向特性当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很小的正向漏电流流过。 如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，器件开通。 随着门极电流幅值的增大，正向转折电压降低，晶闸管本身的压降很小，在1V左右。 如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态，IH称为维持电流。 3.使晶闸管导通的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 4.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管 （GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于半控型器件的是 SCR 。 5.晶闸管的擎住电流I L 答：晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。 6.晶闸管通态平均电流I T(AV) 答：晶闸管在环境温度为40C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最大工频正弦半波电流的平均值。标称其额定电流的参数。 7.晶闸管的控制角α（移相角） 答：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角。

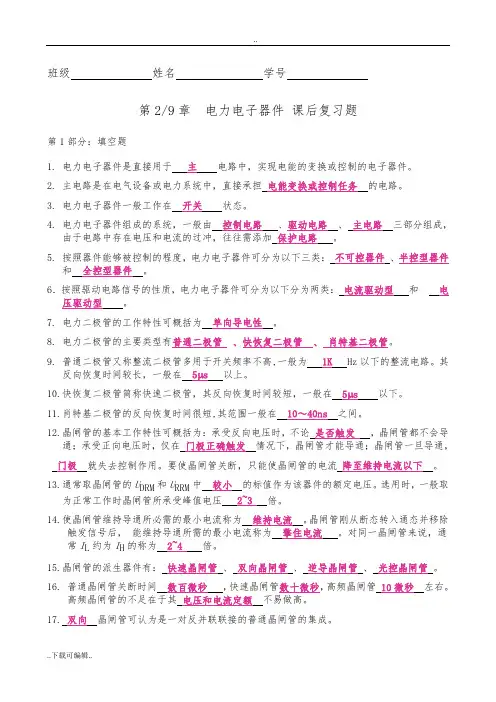

第1章 电力电子器件王兆安
第1章电力电子器件 填空题： 1.电力电子器件一般工作在________状态。 2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。 3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。 5.电力二极管的工作特性可概括为________。 6.电力二极管的主要类型有________、________、________。 7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 ____ 。 9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。 10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM________Ubo。 11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。 12.GTO的________结构是为了便于实现门极控制关断而设计的。 13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。 14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。 15.电力MOSFET的通态电阻具有________温度系数。 16.IGBT 的开启电压U GE（th）随温度升高而________，开关速度________电力MOSFET 。 17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。 18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。 19.为了利于功率晶体管的关断，驱动电流后沿应是________。 20.GTR的驱动电路中抗饱和电路的主要作用是________。 21.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。在过电流保护中，快速熔断器的全保护适用于________功率装置的保护。
电力题全答案
电力电子技术复习题 题型 一. 填空题(每空2分，共20分) 二. 判断题(5小题，每小题2分，共10分) 三. 选择题(5小题，每小题2分，共10分) 四. 简答题(3小题，每小题10分，共30分) 五. 分析题(15分) 电路分析，电压电流波形，整流电路+续流二极管/二象限斩波电路+直流电机负载 六. 计算（15分） 整流电路电压电流/晶闸管的额定参数计算 总成绩: 平时(作业+练习+考勤)15%+实验(考勤+报告)15%+期终70% . 复习题 一，填空/判断/选择 1, 电力电子器件一般工作在_开关_状态。 2, 在通常情况下，电力电子器件功率损耗主要有_通态损耗_，而当器件开关频率较高时，功率损耗主要为开关损耗。 3, 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。 4, 肖特基二极管的开关损耗明显低于快恢复二极管的开关损耗。 5, 晶闸管的基本工作特性可概括为门极正向有触发则导通、反向截止。 6, 对同一晶闸管，维持电流I H与擎住电流I L在数值大小上的关系是I L约为I H的2–4倍。7, 晶闸管断态不重复电压U DRM与转折电压U bo数值大小上的关系是U DRM第一章电力电子器件
电力电子技术试题（第一章） 一、填空题 1、普通晶闸管内部有 PN结,，外部有三个电极，分别是极极和极。 1、三个、阳极A、阴极K、门极G。 2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。 2、正向、触发。 3、、晶闸管的工作状态有正向状态，正向状态和反向状态。 3、阻断、导通、阻断。 4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。 4、普通晶闸管、额定电流50A、额定电压700V。 5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。 5、维持电流。 6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。 6、减小。 7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。 7、电阻、电感、反电动势。 8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。 8、减小、并接、续流二极管。 9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。要求管子的额定电流值要些。 9、小、脉冲、小、大。 10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。 10、一个、发射极E、第一基极B1、第二基极B2。 11、当单结晶体管的发射极电压高于电压时就导通；低于电 压时就截止。 11、峰点、谷点。 12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。 12、同步、时刻。 13、晶体管触发电路的同步电压一般有同步电压和电压。 13、正弦波、锯齿波。 14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。 14、正弦波同步电压、控制电压、控制电压。 15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。 15、关断过电压。 16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。 16、硒堆、压敏电阻。 16、用来保护晶闸管过电流的熔断器叫。 16、快速熔断器。 二、判断题对的用√表示、错的用×表示（每小题1分、共10分） 1、普通晶闸管内部有两个PN结。（×） 2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。（×） 3、型号为KP50—7的半导体器件，是一个额定电流为50A的普通晶闸管。（） 4、只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。（×） 5、只要给门极加上触发电压，晶闸管就导通。（×） 6、晶闸管加上阳极电压后，不给门极加触发电压，晶闸管也会导通。（√） 7、加在晶闸管门极上的触发电压，最高不得超过100V。（×） 8、单向半控桥可控整流电路中，两只晶闸管采用的是“共阳”接法。（×） 9、晶闸管采用“共阴”接法或“共阳”接法都一样。（×） 10、增大晶闸管整流装置的控制角α，输出直流电压的平均值会增大。（×） 11、在触发电路中采用脉冲变压器可保障人员和设备的安全。（√） 12、为防止“关断过电压”损坏晶闸管，可在管子两端并接压敏电阻。（×） 13、雷击过电压可以用RC吸收回路来抑制。（×） 14、硒堆发生过电压击穿后就不能再使用了。（×） 15、晶闸管串联使用须采取“均压措施”。（√）
电力电子技术复习提纲
《电力电子技术》复习提纲 期末考试： 总成绩分配比例：平时10%+实验20%+期末70% 题型：填空、简答、计算、分析题（1308、1309） 第一章绪论 本章要点：1、电力电子技术概念。 2、电力变换的种类。 1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。 2 电力变换的种类： （1）交流变直流AC-DC：整流 （2）直流变交流DC-AC：逆变 （3）直流变直流DC-DC：一般通过直流斩波电路实现 （4）交流变交流AC-AC：一般称作交流电力控制 3 电力电子技术分类：分为电力电子器件制造技术和变流技术 4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。 5 电子技术分为信息电子技术与电力电子技术。信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。 第2章电力电子器件 本章要点：1、电力电子器件的分类。 2、晶闸管的基本特性和主要参数（额定电流和额定电压的确定）。 3、全控型器件的电气符号。 复习参考：P42 2、3、4 1、电力电子器件一般工作在开关状态。 2、通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。 3、电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。 4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。 5、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。 6、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是GTO 、GTR 、电力MOSFET 、IGBT ；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有IGBT ；在可控的器件中，容量最大的是晶闸管，工作频
《电力电子技术》第1章课后习题答案
《电力电子技术》第1章课 后习题答案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1.1 晶闸管导通的条件是什么由导通变为关断的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：u AK>0且u GK>0。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 1.2晶闸管非正常导通方式有几种 1.3 （常见晶闸管导通方式有5种，见课本14页，正常导通方式有：门级加触 发电压和光触发） 答：非正常导通方式有： (1) Ig=0，阳极加较大电压。此时漏电流急剧增大形成雪崩效应，又通过正反馈放大漏电流，最终使晶闸管导通； (2) 阳极电压上率du/dt过高；产生位移电流，最终使晶闸管导通 (3) 结温过高；漏电流增大引起晶闸管导通。 1.3 试说明晶闸管有那些派生器件。 答：晶闸管派生器件有：（1）快速晶闸管，（2）双向晶闸管，（3）逆导晶闸管，（4）光控晶闸管 1.4 GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？ 答:GTO和普通晶闸管同为 PNPN 结构,由 P1N1P2 和 N1P2N2 构成两个晶体管 V1、V2 分别具有共基极电流增益α1 和α２，由普通晶闸管的分析可得，α1 + α 2 = 1 是器件临界导通的条件。α1 + α 2＞1 两个等效晶体管过饱和而导通；α1 + α 2＜1 不能维持饱和导通而关断。 GTO 之所以能够自行关断,而普 通晶闸管不能,是因为 GTO 与普通晶闸管在设计和工艺方面有以下几点不同：
第1章 电力电子器件习题(作业1)
一、问答题 1、晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：条件：晶闸管阳极和阴极间施加正向电压，并在门极和阴极间施加正向触发电压和电流（或脉冲）。 电流由电源和负载阻抗决定，负载上电压由电源电压决定。 2、晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定? 答：（1）条件：使晶闸管的阳极电流I A减小到维持电流I H以下，内部正反馈无法进行，实现晶闸管的关断。（2）增大负载阻抗、减小阳极电压或反向。（3）两端电压大小由电源电压决定。 3、试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 4、请简述光控晶闸管的有关特征。 答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，光照下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 5、晶闸管触发的触发脉冲要满足哪几项基本要求？ 答：A触发信号有足够的功率。B触发脉冲有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。C触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。 6、如何防止P-MOSFET因静电感应应起的损坏? 答：它的输入电容是低泄漏电容，当栅极开路时极易受静电干扰而充上超过±20的击穿电压，所以为防止MOSFET因静电感应而引起的损坏 7、GTR对基极驱动电路的要求是什么？ 答：要求： （1）提供合适的正反向基流以保证GTR可靠导通与关断；（2）实现主电路与控制电路隔离；（3）自动保护功能，以便在故障发生时快速自动切除驱动信号避免损坏GTR；（4）电路简单，工作稳定可靠，抗干扰能力强。 8、与GTR相比P-MOSFET管有何优缺点? 答：GTR是电流型器件，P-MOSFET是电压型器件，与GTR相比，P-MOSFET管的工作速度快，开关频率高，驱动功率小且驱动电路简单，无二次击穿问题，安全工作区宽，并且输入阻抗可达几十兆欧。 P-MOSFET缺点：电流容量低，承受反向电压小。 9、分别说明什么是不可控型、半控型和全控型电力电子器件。
电力电子技术试卷答案
电力电子技术答案 一、填空题(每小题2分，共30分) 1.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L____＞____I H。 2.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。 3.晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM__＜______U BO。 4.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于__√2U2__，设U2 为相电压有效值。 5.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_1200___。 6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_降低。 7.晶闸管串联时，给每只管子并联相同阻值的电阻R是均压措施。 8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有_△、Y二种方式。 9.抑制过电压的方法之一是用___RC_吸收可能产生过电压的能量，并用电阻将其消耗。 10.180°导电型电压源式三相桥式逆变电路，其换相是在同一桥臂的上、下二个开关元件之间进行。 11.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在阻断状态。 12.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是0－1800。 13.单相全控桥式整流大电感负载电路中，控制角α的移相范围是0－900。 14.三相半波可控整流电路的自然换相点是距相应相电压原点300。 15.电流型逆变器中间直流环节贮能元件是电感。 二、简答题（每小题6分，共30分） 1．双向晶闸管额定电流的定义和普通晶闸管额定电流的定义有什么不同？额定电流为100A的两只普通晶闸管反并联可用额定电流多大的双向晶闸管代替？ 答：双向晶闸管额定电流用有效值定义，普通晶闸管额定电流平均值定义。额定电流为100A的两只普通晶闸管反并联可用额定电流222A双向晶闸管代替。 2．在三相全控桥式整流电路中，如共阴极组的一只晶闸管短路，则电路会发生什么现象？应如何保护晶闸管？ 答:电路会发生短路现象。应对保护晶闸管进行过电流、过电压保护以及正向电压上升率和电流上升率抑制。 3.说明有源逆变和无源逆变的概念。
第一章电力电子器件
第1章电力电子器件 概述电力电子器件的概念、特点和分类等问题。 介绍常用电力电子器件的工作原理、基本特性、主要参数以及选择和使用中应注意问题。1.1 电力电子器件概述 1.1.1 电力电子器件的概念和特征 1）概念: 电力电子器件（Power Electronic Device） ——可直接用于主电路中，实现电能的变换或控制的电子器件。 主电路（Main Power Circuit） ——电气设备或电力系统中，直接承担电能的变换或控制任务的电路。 2）分类: 电真空器件(汞弧整流器、闸流管) 半导体器件(采用的主要材料硅） 3）同处理信息的电子器件相比的一般特征： 能处理电功率的能力，一般远大于处理信息的电子器件。 电力电子器件一般都工作在开关状态。 电力电子器件往往需要由信息电子电路来控制。 电力电子器件自身的功率损耗远大于信息电子器件，一般都要安装散热器。 电力电子器件的损耗 主要损耗：通态损耗、断态损耗、开关损耗、关断损耗、开通损耗 通态损耗是器件功率损耗的主要成因。 器件开关频率较高时，开关损耗可能成为器件功率损耗的主要因素。 1.1.2 应用电力电子器件系统组成 电力电子系统：由控制电路、驱动电路、保护电路和以电力电子器件为核心的主电路组成。 图1-1 电力电子器件在实际应用中的系统组成 在主电路和控制电路中附加一些电路，以保证电力电子器件和整个系统正常可靠运行 1.1.3 电力电子器件的分类 按照器件能够被控制的程度，分为以下三类：
半控型器件（Thyristor） ——通过控制信号可以控制其导通而不能控制其关断。 全控型器件（IGBT,MOSFET) ——通过控制信号既可控制其导通又可控制其关断，又称自关断器件。 不可控器件(Power Diode) ——不能用控制信号来控制其通断, 因此也就不需要驱动电路。 按照驱动电路信号的性质，分为两类： 电流驱动型 ——通过从控制端注入或者抽出电流来实现导通或者关断的控制。 电压驱动型 ——仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。 1.1.4 本章学习内容与学习要点 本章内容: 介绍各种器件的工作原理、基本特性、主要参数以及选择和使用中应注意的一些问题。 集中讲述电力电子器件的驱动、保护和串、并联使用这三个问题。 学习要点: 最重要的是掌握其基本特性。 掌握电力电子器件的型号命名法，以及其参数和特性曲线的使用方法。 可能会主电路的其它电路元件有特殊的要求。 1.2 不可控器件—电力二极管 Power Diode结构和原理简单，工作可靠，自20世纪50年代初期就获得应用。 快恢复二极管和肖特基二极管，分别在中、高频整流和逆变，以及低压高频整流的场合，具有不可替代的地位。 1.2.1 PN结与电力二极管的工作原理 基本结构和工作原理与信息电子电路中的二极管一样。 由一个面积较大的PN结和两端引线以及封装组成的。 从外形上看，主要有螺栓型和平板型两种封装。
最全电力电子技术试题及答案
最全电力电子技术试题及答案 1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。 4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。 6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。 8、在有环流逆变系统中，环流指的是只流经两组变流器之间而 不流经负载的电流。环流可在电路中加电抗器来限制。为了减小环流一般采用控制角α= β的工作方式。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可） 10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器 和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三
相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180o度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o 度。 11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。 12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。 14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表 示表示200A，9表示900V。 15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动 小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。 17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软 开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。 18、直流斩波电路在改变负载的直流电压时，常用的控制方式有等频调宽控制；等宽调频控制；脉宽与频率同时控制三种。 19、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于 1.57 倍I T（A V），如果I T（A V）=100安培，则它允许的有效电流为157安培。通常在选择晶闸管时还要留出 1.5—2倍的裕量。 20、通常变流电路实现换流的方式有器件换流，电网换流，负载换流，强迫换流四种。 21、在单相交流调压电路中，负载为电阻性时移相范围是π 0， →
第9章 电力二极管、电力晶体管和晶闸管的应用简介
目录 目录............................................................................................................................................................................. I 第9章电力二极管、电力晶体管和晶闸管的应用简介 . (1) 9.1 电力二极管的应用简介 (1) 9.1.1 电力二极管的种类 (1) 9.1.2 各种常用的电力二极管结构、特点和用途 (1) 9.1.3 电力二极管的主要参数 (1) 9.1.4 电力二极管的选型原则 (2) 9.2 电力晶体管的应用简介 (3) 9.2.1 电力晶体管的主要参数 (3) 9.2.2 电力晶体管的选型原则 (3) 9.3 晶闸管的应用简介 (4) 9.3.1 晶闸管的种类 (4) 9.3.2 各种常用的晶体管结构、特点和用途 (4) 9.3.3 晶闸管的主要参数 (5) 9.3.4 晶闸管的选型原则 (6) 9.4 总结 (7)
第9章电力二极管、电力晶体管和晶闸管的应用简介 9.1 电力二极管的应用简介 电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。 9.1.1 电力二极管的种类 电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。 9.1.2 各种常用的电力二极管结构、特点和用途 名称结构特点、用途实例图片 整流二极管 多用于开关频率不高（1kHz以下）的整流电路中。其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。 快速恢复二极管 恢复过程很短，特别是反向恢复过程很短（一般在5s以下）。快恢复外延二极管，采用外延型P-i-N结构，其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V左右）。从性能上可分为快速恢复和超快速恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100ns以下，甚至达到20~30ns。 肖特基二极管 优点：反向恢复时间很短（10~40ns），正向恢复过程中也不会有明显的电压过冲；在反向耐压较低的情况下其正向压降也很小，明显低于快恢复二极管；因此，其开关损耗和正向导通损耗都比快速二极管还要小，效率高。 弱点：（1）当所能承受的反向耐压提高时其正向压降也会高得不能满足要求，因此多用于200V以下的低压场合.（2）反向漏电流较大且对温度敏感，因此反向稳态损耗不能忽略，而且必须更严格地限制其工作温度。 9.1.3 电力二极管的主要参数 1．正向平均电流I F（AV）。 正向平均电流指电力二极管长期运行时，在指定的管壳温度（简称壳温，用T C表示）和散热条件下，其允许流过的最大工频正弦半波电流的平均值。其是按照电流的发热效应来定义的，使用时应按有效值相
电力电子技术试题及答案-(1)
电力电子技术试题 1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。 4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。 6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。 8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。环流可在 电路中加电抗器来限制。为了减小环流一般采用控制角α= β的工作方式。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可） 10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压 型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180o度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o度。 11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。 12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。 14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表 示900V。 15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同 步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。 17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分 为零电流开关与零电压开关两大类。 18、直流斩波电路在改变负载的直流电压时，常用的控制方式有等频调宽控制；等宽调频控制；脉宽与频率
电力电子技术填空题汇总
1．电流源型逆变器的输出电流波形为矩形波。 2. 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。 3．将直流电能转换为交流电能又馈送回交流电网的逆变电路称为有源 逆变器。 4. 电流型逆变器中间直流环节以电感贮能。 5．同一晶闸管，维持电流I H与擎住电流ＩL在数值大小上有I L＿=（2～4)____＿＿IＨ。６. 对于三相半波可控整流电路,换相重叠角的影响,将使用输出电压平均值下降。７.晶闸管串联时，给每只管子并联相同阻值的电阻R是＿__静态均压_＿__＿措施。 8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___＿＿_三 角形和星形＿_二种方式。 ９.抑制过电压的方法之一是用____储能元件__＿_吸收可能产生过电压的能量，并用电阻将其消耗。 1０. 控制角α与逆变角β之间的关系为β=л-α。 11．SPWM有两种调制方式：单极性和__＿双极性__＿调制。 12.逆变器可分为无源逆变器和_＿有源___＿逆变器两大类。 １、普通晶闸管内部有两个PＮ结,,外部有三个电极，分别是阳极Ａ极阴极K 极和门极G 极。 2、晶闸管在其阳极与阴极之间加上正向电压的同时,门极上加上触发电压，晶闸管就导通。 3、、晶闸管的工作状态有正向阻断状态,正向导通状态和反向阻断状态。 4、某半导体器件的型号为KP50—７的,其中KP表示该器件的名称为普通晶闸管,50表示额定电流50A,7表示额定电压１00V 。 5、只有当阳极电流小于维持电流电流时,晶闸管才会由导通转为截止。 ６、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会减小。 ７、按负载的性质不同,晶闸管可控整流电路的负载分为电阻性负载, 电感性负载和反电动势负载三大类。 8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会减小， 解决的办法就是在负载的两端并接一个续流二极管。 9、工作于反电动势负载的晶闸管在每一个周期中的导通角小、电流波形不连续、呈脉冲状、电流的平均值小。要求管子的额定电流值要大些。１0、单结晶体管的内部一共有一个ＰＮ结,外部一共有3个电极,它们分别是发射极Ｅ极、第一基极B1极和第二基极Ｂ２极。 １1、当单结晶体管的发射极电压高于峰点电压时就导通；低于谷点 电压时就截止。 12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压同步，保证在管子阳极电 压每个正半周内以相同的时刻被触发,才能得到稳定的直流电压。 13、晶体管触发电路的同步电压一般有正弦波同步电压和锯齿波电压。1４、正弦波触发电路的同步移相一般都是采用正弦波同步电压 与一个或几个控制电压的叠加，利用改变控制电压的大小， 来实现移相控制。 １５、在晶闸管两端并联的RC回路是用来防止关断过电压损坏晶闸管的。16、为了防止雷电对晶闸管的损坏,可在整流变压器的一次线圈两端并接一个 硒堆或压敏电阻。
电力电子技术试题及答案一
电力电子技术试题(第一章) 一、填空题 1、普通晶闸管内部有PN结,,外部有三个电极,分别就是极极与极。 1、两个、阳极A、阴极K、门极G。 2、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。 2、正向、触发。 3、、晶闸管的工作状态有正向状态,正向状态与反向状态。 3、阻断、导通、阻断。 4、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为,50表示,7表示。 4、普通晶闸管、额定电流50A、额定电压100V。 5、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。 5、维持电流。 6、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会。 6、减小。 7、按负载的性质不同,晶闸管可控整流电路的负载分为性负载, 性负载与负载三大类。 7、电阻、电感、反电动势。 8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就就是在负载的两端接一个。 8、减小、并接、续流二极管。 9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。要求管子的额定电流值要些。 9、小、脉冲、小、大。 10、单结晶体管的内部一共有个PN结,外部一共有3个电极,它们分别就是极、极与极。 10、一个、发射极E、第一基极B1、第二基极B2。 11、当单结晶体管的发射极电压高于电压时就导通;低于电压时就截止。 11、峰点、谷点。 12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压,保证在管子阳极电压每个正半周内以相同的被触发,才能得到稳定的直流电压。 12、同步、时刻。 13、晶体管触发电路的同步电压一般有同步电压与电压。 13、正弦波、锯齿波。 14、正弦波触发电路的同步移相一般都就是采用与一个或几个的叠加,利用改变的大小,来实现移相控制。 14、正弦波同步电压、控制电压、控制电压。
第9章--电力二极管、电力晶体管和晶闸管的应用简介讲解学习
目录目录 第9章电力二极管、电力晶体管和晶闸管的应用简介 0 9.1 电力二极管的应用简介 0 9.1.1 电力二极管的种类 0 9.1.2 各种常用的电力二极管结构、特点和用途 0 9.1.3 电力二极管的主要参数 0 9.1.4 电力二极管的选型原则 (1) 9.2 电力晶体管的应用简介 (2) 9.2.1 电力晶体管的主要参数 (2) 9.2.2 电力晶体管的选型原则 (2) 9.3 晶闸管的应用简介 (3) 9.3.1 晶闸管的种类 (3) 9.3.2 各种常用的晶体管结构、特点和用途 (3) 9.3.3 晶闸管的主要参数 (4) 9.3.4 晶闸管的选型原则 (5) 9.4 总结 (6)
第9章电力二极管、电力晶体管和晶闸管的应用简介 9.1 电力二极管的应用简介 电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。 9.1.1 电力二极管的种类 电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。 9.1.2 各种常用的电力二极管结构、特点和用途 名称结构特点、用途实例图片 整流二极管 多用于开关频率不高（1kHz以下）的整流电路中。其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。 快速恢复二极管 恢复过程很短，特别是反向恢复过程很短（一般在5s以下）。快恢复外延二极管，采用外延型P-i-N结构，其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V左右）。从性能上可分为快速恢复和超快速恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100ns以下，甚至达到20~30ns。 肖特基二极管 优点：反向恢复时间很短（10~40ns），正向恢复过程中也不会有明显的电压过冲；在反向耐压较低的情况下其正向压降也很小，明显低于快恢复二极管；因此，其开关损耗和正向导通损耗都比快速二极管还要小，效率高。 弱点：（1）当所能承受的反向耐压提高时其正向压降也会高得不能满足要求，因此多用于200V以下的低压场合.（2）反向漏电流较大且对温度敏感，因此反向稳态损耗不能忽略，而且必须更严格地限制其工作温度。 9.1.3 电力二极管的主要参数 1．正向平均电流I F（AV）。 正向平均电流指电力二极管长期运行时，在指定的管壳温度（简称壳温，用T C表示）和散热条件下，其允许流过的最大工频正弦半波电流的平均值。其是按照电流的发热效应来定义的，使用时应按有效值相
电力电子技术答案
电力电子技术习题解答 习题一 1、晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管关断的条件是什么，如何实现？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压（U AK>0），并在门极施加触发电流（U GK>0）。要使晶闸管由导通转为关断，可利用外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断。 2、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 答：这是由于晶闸管的阳极电流I A没有达到晶闸管的擎住电流（I L）就去掉了触发脉冲，这种情况下，晶闸管将自动返回阻断状态。在具体电路中，由于阳极电流上升到擎住电流需要一定的时间（主要由外电路结构决定），所以门极触发信号需要保证一定的宽度。 3、图1-32中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各波形的电流平均值、有效值。如不考虑安全裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各为多少？ (f) 图1-32 习题3附图 解：（a） 11 sin()()20.3183 22 m da m m m I I I t d t I I π ωω πππ ===≈ ? 2 m a I I===
