碟形弹簧是什么
碟形弹簧的用法
碟形弹簧的用法碟形弹簧是一种常用的机械弹簧，具有广泛的应用范围。
它具有易于制造、结构紧凑、灵活性好等优点，因此被广泛应用于各种机械装置中。
本文将从碟形弹簧的结构特点、材料选用、制造工艺及应用领域等方面进行详细介绍，以期帮助读者更全面地了解碟形弹簧的用法。
**一、碟形弹簧的结构特点**碟形弹簧通常由若干个相互叠加的薄片组成，薄片之间通过精密的组合和固定方式连接在一起。
这种结构使得碟形弹簧在承受载荷时能够呈现出较好的柔性和弹性，从而实现其在机械装置中的重要功能。
碟形弹簧的结构特点还包括其小体积、大变形量、长使用寿命等，这些特点使得碟形弹簧在实际应用中具有诸多优势。
**二、碟形弹簧的材料选用**碟形弹簧的材料选用对其性能具有至关重要的影响。
一般而言，碟形弹簧的材料应当具有较高的弹性极限、疲劳极限和力学性能，以确保其在长期使用过程中不易发生变形或损坏。
目前，碟形弹簧的常用材料包括优质碳素钢、合金钢、不锈钢等，其中每种材料具有其独特的特性，选择合适的材料能够更好地满足特定的工程需求。
**三、碟形弹簧的制造工艺**碟形弹簧的制造工艺一般包括材料切割、冲压成型、热处理、表面处理等环节。
需要根据设计要求将选用的材料进行切割成相应尺寸的薄片；然后，通过冲压成型的方式将这些薄片加工成具有特定形状的碟形弹簧；接着，对成型后的碟形弹簧进行热处理，以提高其强度和硬度；根据实际需求进行表面处理，如喷漆、镀层等。
这些制造工艺的合理应用能够有效提高碟形弹簧的品质和性能。
**四、碟形弹簧的应用领域**碟形弹簧由于其独特的结构和性能特点，被广泛应用于诸多机械装置中，如汽车悬挂系统、风扇、离合器、制动系统、工业机械设备等。
在汽车行业中，碟形弹簧常被用于减震系统和悬挂系统，能够有效地减轻车身震动，提高汽车行驶的稳定性和舒适性。
在工业领域，碟形弹簧也被广泛应用于各类机械装置中，如扭矩限制器、离合器等，起到了重要的作用。
**五、结语**碟形弹簧作为一种重要的机械弹簧，在各个领域都发挥着重要作用。
碟形弹簧的介绍及选型计算说明
碟形弹簧的介绍及选型计算说明碟形弹簧是一种由薄板材料制成的弹簧，具有压缩、拉伸和扭转的弹性变形特性。
它由许多个圆形或圆环形的弹簧片叠加而成，这些弹簧片呈圆盘状排列。
碟形弹簧通常用于承受相对较大的载荷或需要较大的位移的应用。
下面对碟形弹簧的选型和计算进行详细说明。
1.碟形弹簧的选型在选型碟形弹簧时，需要考虑以下几个因素：-载荷：明确弹簧所需承受的最大静载荷和动载荷，以确保弹簧能够提供足够的弹性变形。
-位移：确定弹簧所需变形量的最大值，以确保选择的弹簧能够提供足够的位移。
-工作环境：考虑环境温度、湿度、振动等因素，选择能够适应工作环境的材料和表面处理方式。
2.弹簧刚度计算刚度是弹簧的一个重要参数，表示单位变形量下所受到的力。
对于碟形弹簧来说，可以通过以下公式计算弹簧的刚度：K=(d^4*G)/(8*D^3*N)其中，K表示弹簧刚度，d表示弹片的厚度，G表示材料的切变模量，D表示弹簧直径，N表示弹片数量。
3.力的计算当弹簧受到外力作用时，会产生弹性变形以抵抗外力。
弹簧所受的力可以通过以下公式计算：F=K*X其中，F表示弹簧所受的力，K表示弹簧的刚度，X表示弹簧的压缩或拉伸位移。
4.弹簧片数量的选择弹簧片数量的选择与弹簧的负载能力和位移要求密切相关。
一般来说，弹簧片数量越多，弹簧的负载能力越大，但位移能力会减小。
因此，在选择弹簧片数量时需要综合考虑负载能力和位移要求，找到一个平衡点。
5.材料的选择-弹性模量：一般选择高弹性模量的材料，以提高弹簧的刚度和负载能力。
-耐腐蚀性：根据工作环境的要求，选择能够在特定条件下耐腐蚀的材料。
-温度范围：根据工作温度的要求，选择能够在特定温度范围内保持稳定性能的材料。
总之，碟形弹簧的选型和计算需要综合考虑载荷、位移、工作环境等多个因素，并根据具体需求来选择合适的弹簧片数量和材料。
准确的选型和计算可以保证弹簧在工作过程中可以提供稳定的弹性变形和可靠的功能。
碟形弹簧标准

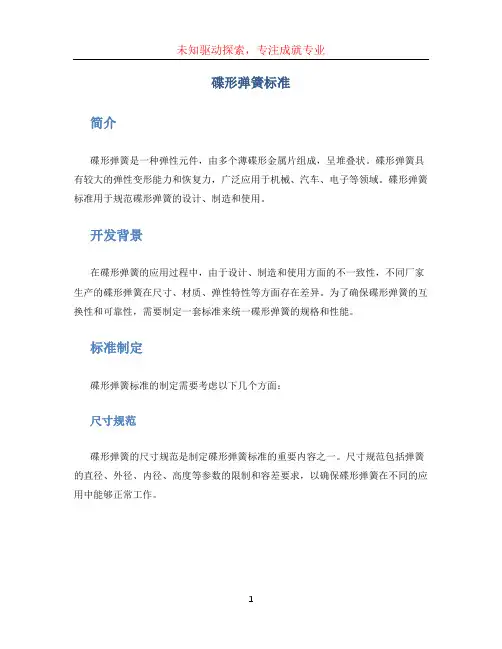

碟形弹簧标准简介碟形弹簧是一种弹性元件，由多个薄碟形金属片组成，呈堆叠状。
碟形弹簧具有较大的弹性变形能力和恢复力，广泛应用于机械、汽车、电子等领域。
碟形弹簧标准用于规范碟形弹簧的设计、制造和使用。
开发背景在碟形弹簧的应用过程中，由于设计、制造和使用方面的不一致性，不同厂家生产的碟形弹簧在尺寸、材质、弹性特性等方面存在差异。
为了确保碟形弹簧的互换性和可靠性，需要制定一套标准来统一碟形弹簧的规格和性能。
标准制定碟形弹簧标准的制定需要考虑以下几个方面：尺寸规范碟形弹簧的尺寸规范是制定碟形弹簧标准的重要内容之一。
尺寸规范包括弹簧的直径、外径、内径、高度等参数的限制和容差要求，以确保碟形弹簧在不同的应用中能够正常工作。
材料要求碟形弹簧的材料选择对其性能具有重要影响。
碟形弹簧标准需要规定适用的弹簧材料及其化学成分、物理性能等要求，以保证碟形弹簧在使用过程中的可靠性和稳定性。
弹性特性碟形弹簧的弹性特性是其最重要的性能指标之一。
碟形弹簧标准应明确弹簧的刚度、载荷变形曲线、变形量等性能要求，以确保碟形弹簧在设计荷载下能够正常工作，并具有所需的弹性特性。
额定载荷碟形弹簧的额定载荷是指碟形弹簧在设计条件下能够承受的最大载荷。
碟形弹簧标准应规定不同尺寸和型号的碟形弹簧的额定载荷范围，以指导设计、选择和使用过程。
表面处理碟形弹簧在制造过程中需要进行表面处理，以提高其耐腐蚀性和表面质量。
碟形弹簧标准应明确表面处理的要求，包括表面清洁度、表面粗糙度、防腐蚀性能等。
应用范围碟形弹簧标准适用于以下领域的碟形弹簧设计、制造和使用：•机械工程：包括机械设备、仪器仪表等领域。
•汽车工程：包括汽车底盘、悬挂系统、制动系统等领域。
•电子工程：包括电子设备、通信设备等领域。
结论碟形弹簧标准的制定对于统一碟形弹簧的规格和性能，提高碟形弹簧的互换性和可靠性具有重要意义。
标准应围绕尺寸规范、材料要求、弹性特性、额定载荷和表面处理等方面进行规定，以确保碟形弹簧能够在不同应用中正常工作，并具有所需的性能。
碟型弹簧简介和选用尺寸标准
碟型弹簧简介简介•碟型弹簧是承受轴向负荷的碟状弹簧，可以单个使用，也可对合组合或叠合组合、复合组合成碟簧组使用，承受静负荷或变负荷。
常见组合方式单片应用:总力值=单片受力总变形=单片变形2片并联应用:总力值=单片受力*2总变形=单片变形2片串联应用:总力值=单片受力总变形=单片变形*24片并、串联组合:总力值=单片受力*2总变形=单片变形*2DIN 2093 标准DIN 2093标准将碟型弹簧分为三组:第一组(D1): 厚度(t)< 1.25mm 没有支撑座第二组(D2): 1.25mm<=厚度(t)< =6mm 没有支撑座第三组(D3): 厚度(t)> 6mm 含支撑座标准对照DIN 2093 and GB 1972 :-All requirements are identical except Raw Material and Load Tolerances除原材料和力值要求不同外, 其它技术要求均一致. DIN 2093 prefers Narrow Tolerances in Load requirements.DIN 2093 对力值公差的要求更加严格.DIN 2093 prefers to use Alloy Carbon Steel(50CrV4) instead of Plain Carbon steel (60Si2Mn or C-80)DIN 2093 首选合金钢(50CrV4), 而国标采用渗碳钢(60SiMn 或C-80)合金钢(50CrV4)想对于碳钢(60Si2Mn或C-80)优势:-合金钢比普通碳素钢拥有更高的质量, 原因是加入的Cr元素和V元素:Cr可增加材料的强度, 而V可提供更好的晶相结构.细密的晶相结构比粗糙的晶相结构使合金钢拥有更好的韧性. 由于更好的晶相结构, 合金钢在热处理后能够得到更好的性能,比如, 一致的硬度.合金元素,例如V, 的存在,使材料拥有更稳定的微观结构.球面退火结构增加了材料的延展性, 以便于冷成型加工.50CrV4 更容易成型、冲压或裁减和热处理, 因此更适合制作碟形弹簧.。
碟形弹簧标准

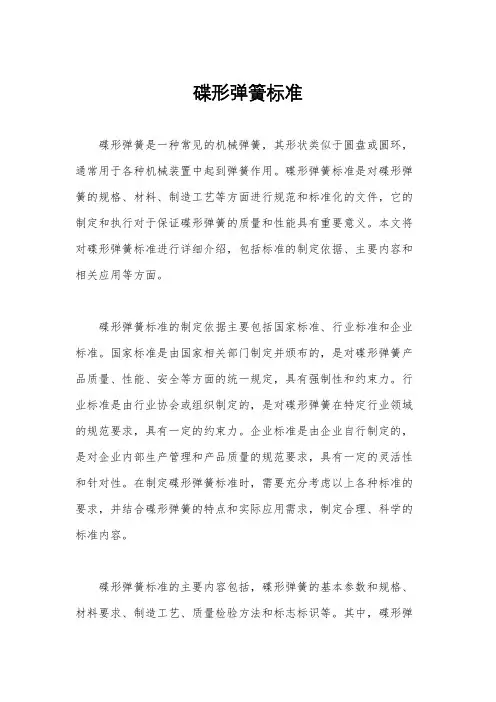

碟形弹簧标准碟形弹簧是一种常见的机械弹簧，其形状类似于圆盘或圆环，通常用于各种机械装置中起到弹簧作用。
碟形弹簧标准是对碟形弹簧的规格、材料、制造工艺等方面进行规范和标准化的文件，它的制定和执行对于保证碟形弹簧的质量和性能具有重要意义。
本文将对碟形弹簧标准进行详细介绍，包括标准的制定依据、主要内容和相关应用等方面。
碟形弹簧标准的制定依据主要包括国家标准、行业标准和企业标准。
国家标准是由国家相关部门制定并颁布的，是对碟形弹簧产品质量、性能、安全等方面的统一规定，具有强制性和约束力。
行业标准是由行业协会或组织制定的，是对碟形弹簧在特定行业领域的规范要求，具有一定的约束力。
企业标准是由企业自行制定的，是对企业内部生产管理和产品质量的规范要求，具有一定的灵活性和针对性。
在制定碟形弹簧标准时，需要充分考虑以上各种标准的要求，并结合碟形弹簧的特点和实际应用需求，制定合理、科学的标准内容。
碟形弹簧标准的主要内容包括，碟形弹簧的基本参数和规格、材料要求、制造工艺、质量检验方法和标志标识等。
其中，碟形弹簧的基本参数和规格包括外径、内径、厚度、圈数、变形量、弹性系数等，这些参数是衡量碟形弹簧性能的重要指标，也是制定碟形弹簧标准的基础。
材料要求是指碟形弹簧所采用的材料种类、化学成分、力学性能等方面的要求，不同的材料对碟形弹簧的性能影响很大，因此在标准中需要对材料进行明确规定。
制造工艺是指碟形弹簧的加工工艺、热处理工艺、表面处理工艺等方面的要求，这些工艺对于保证碟形弹簧的质量和稳定性具有重要作用。
质量检验方法是指对碟形弹簧进行检验和测试的方法和要求，包括外观检查、尺寸测量、力学性能测试等，这些检验方法是保证碟形弹簧质量的重要手段。
标志标识是指在碟形弹簧上标注的标准编号、生产厂家、生产日期、质量等级等信息，这些标志标识是对碟形弹簧进行追溯和管理的重要依据。
碟形弹簧标准的执行对于保证碟形弹簧的质量和性能具有重要意义。
首先，标准化生产可以提高碟形弹簧的一致性和稳定性，保证产品质量的稳定可靠。
碟形弹簧的介绍及选型计算说明
压平
0.800 6747 7759
高度L
mm 2.800 2.600
2.200 2.000
载荷点 单片弹簧 变形量S
mm 0.000 0.200
0.600 0.800
载荷F
N 0 1864
5187 6747
版本 19.7.98
2012-11-9 Mubea
最大拉应力
碟形弹簧，数据表
组2
零件/图号： ##### 项目： 碟形弹簧选型计算软件
慕贝尔, 碟形弹簧和夹紧元件有限公司, 邮箱 120, 57564 达登 phone.: sales: 02743/806-184, -194, Fax.:-188; engineering: 02743/806-268, -134, -135, Fax.: -292
2.58 0.224 2076 -836 444 456 -451 2.58 0.224 2076 8809
2.54 0.256 2356 -950 512 517 -515 2.54 0.256 2356 8695
2.51 0.288 2633 2.48 0.320 2906
-1063 -1174
Mubea
phone.: sales: 02743/806-184, -194, Fax.:-188; engineering: 02743/806-268, -134, -135, Fax.: -292
载荷点
计算
载荷点
单片
应力
单片弹簧
高度L 变形量S 载荷F
sI
s II
s III s OM 高度L 变形量S 载荷F 刚度
尺寸 外径
内径
厚度 减薄碟簧厚度 弹簧高度
碟形弹簧的用法
碟形弹簧的用法碟形弹簧，又被称为波纹管弹簧，是一种常见的机械弹簧形式。
它具有一定的形状特点和功能特点，被广泛应用于工业领域。
本文将从碟形弹簧的定义、结构特点、用途以及性能要求等方面给出详细介绍。
碟形弹簧是一种用于承受力的弹性元件，由直径不等的圆环排列组成。
它的变形原理是将外力作用在其上，使其发生弹性变形，以吸收和储存能量。
碟形弹簧因其外形和工作原理的特殊性，在一些特殊的领域有着广泛的应用。
碟形弹簧的结构特点是具有一定数量的凸型薄圆环，圆环内直径逐渐变小，圆环的圈数也逐渐减少。
这样的结构设计使得碟形弹簧在受力时具有较高的弹性和稳定性。
同时，碟形弹簧的外形尺寸小巧，与传统的螺旋弹簧相比，具有更大的受力范围和承载能力。
碟形弹簧的用途非常广泛，在多个行业都有应用。
首先，在汽车工业中，碟形弹簧常被用于汽车减震器和悬挂系统中，能够有效地减小车身对颠簸的敏感性，提高车辆行驶的舒适性和稳定性。
其次，在航空航天领域，碟形弹簧被应用于航天器的导向系统中，能够帮助航天器实现精确的方向控制。
此外，在机械设备制造、仪器仪表、石油化工等行业，碟形弹簧也有着广泛的应用。
碟形弹簧的应用还需要满足一定的性能要求。
首先，弹簧的弹性系数应符合设计要求，以确保在受力状态下具有适当的变形量。
其次，碟形弹簧应具备较大的负荷承载能力，能够稳定地承受外界的力量。
此外，碟形弹簧的应用还要求其具有较高的疲劳寿命和耐腐蚀性能，能够在长时间和恶劣环境下保持良好的工作状态。
为了满足这些要求，制造碟形弹簧需要采用合适的材料和工艺。
常见的材料有不锈钢、合金钢等，具有较高的弹性和耐腐蚀性能。
而碟形弹簧的制造工艺通常包括材料切割、冲压成形、空气回火等步骤，以确保弹簧的形状精度和质量稳定性。
总的来说，碟形弹簧是一种重要的机械弹簧形式，具有独特的结构和功能特点。
它在汽车、航天、机械制造等行业都有着广泛的应用，能够帮助机械设备实现更好的性能和稳定性。
在使用碟形弹簧时，我们需要根据具体的需求和应用要求，选择合适的材料和工艺来制造和使用，以满足工作环境和性能要求。
碟形弹簧的用法
碟形弹簧的用法碟形弹簧（又称为扁簧）是一种具有广泛应用的机械弹簧，其特点是在工作过程中产生的力和变形呈线性关系。
碟形弹簧通常由弹性金属材料制成，具有较高的弹性模量和优良的阻尼特性，因此被广泛应用于各种机械设备和工程项目中。
下面将详细介绍碟形弹簧在机械、汽车、航天、电子等领域的用途及其制作流程。
一、碟形弹簧在机械领域的用途1. 传动装置中的缓冲元件：碟形弹簧被广泛用于各种传动装置中，如离合器、制动器等，用于减振、吸收冲击力，并保证传动装置的平稳工作。
2. 振动筛选机械中的支撑弹簧：碟形弹簧可以作为振动筛选机械中的支撑弹簧，保证振动筛选机械的稳定性和高效工作。
3. 工业机械中的减振元件：碟形弹簧可以用作各种工业机械中的减振元件，有效减少机械在工作中产生的振动和噪音，提高机械的工作效率和安全性。
二、碟形弹簧在汽车领域的用途1. 悬挂系统中的弹簧片：碟形弹簧在汽车的悬挂系统中被广泛使用，作为车辆减震和支撑的重要弹簧元件，保证车辆在行驶过程中的平稳性和舒适性。
2. 变速箱中的弹簧片：碟形弹簧还被应用于汽车变速箱中，用于平稳换挡和转矩传递。
3. 制动系统中的阻尼弹簧：碟形弹簧在车辆制动系统中扮演着重要角色，用于减缓制动过程中的冲击力，保证制动系统的稳定性和安全性。
三、碟形弹簧在航天领域的用途1. 航天器中的阻尼和减振装置：碟形弹簧在航天器的阻尼和减振装置中被广泛应用，用于缓解航天器在升空、进入轨道和着陆过程中所受到的冲击和振动。
2. 航天仪器中的支撑结构：碟形弹簧可以作为航天仪器中的支撑结构使用，保证仪器在航天环境中的稳定和可靠性。
四、碟形弹簧在电子领域的用途1. 电子产品中的连接器弹簧：碟形弹簧被广泛用于各种电子产品中的连接器弹簧，用于保证连接器的稳固性和导电性能。
2. 电子仪器中的防震支撑：碟形弹簧可以作为电子仪器中的防震支撑装置，保护电子仪器在运输和使用过程中不受外部振动和冲击影响。
碟形弹簧的制作流程一般包括以下几个步骤：1. 材料选取：根据碟形弹簧的使用要求和工作环境选择合适的弹簧材料，通常选用的材料有优质碳素钢、合金钢等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碟形弹簧定义
碟形弹簧又名贝勒维尔弹簧垫圈，是法国人贝勒维尔在十九世纪六十年代发明的，欧美一些国家又用发明人的名字称为贝氏弹簧（Belleville Spring）。
普通碟形弹簧就像一只无底的装菜的盘子，它由外径（D）、内径（d）、厚度（t）、高度（Ho）四个参数组成。
是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。
碟形弹簧由来及标准
碟形弹簧的生产和制造在欧洲由来已久，但在北美洲，碟形弹簧制造工业正在蓬勃兴起并逐渐被接受。
碟形弹簧最早是100多年前法国J. Belleville发明的。
20世纪30年代早期，工程师(G.M.)Almen and Laszio发展了理论、制订了生产、质量标准DIN 2092和DIN 2093。
这些标准作为碟形弹簧的第一次工业标准被世界各地接受，并传遍了欧洲，目前已经被许多跨国公司广泛采用。
日本制订了他们自己的相应标准，但美国还没有就碟形弹簧制定自己的工业标准。
许多美国生产商以DIN标准作为碟形弹簧质量标准。
1980年我国也参照DIN规定制定了相应标准，1992年作了修订，标准号为GB/T1972－1992，它规定了碟形弹簧的尺寸系列、技术要求、试验方法、检验规则和设计计算。
碟形弹簧型式
碟形弹簧是承受轴向负荷的碟状弹簧，分为无支承面和有支承面两种型式。
可以单个使用，也可对合组合、叠合组合或复合组合成碟簧组使用。
承受静负荷或变负荷。
适用于安装空间小，而且需要大负荷之重机械或者模具。
目前欧美、日本等先进国家的工程师在机械元件上，已将碟形弹簧大量应用。
除了安全性能考量，也取代原先传统螺旋弹簧使用空间和负荷有限及压缩行程过大等缺点，并提高机械之性能。
碟形弹簧特性
1、选程短、负荷重；
2、所需空间小；组合使用方便；
3、维修换装容易；
4、经济、安全性高；
5、使用寿命长。
碟簧的合理选择可使空间尺寸减少到最经济的地步，使用能源和空间得到最大应用。
碟形弹簧由于具有抗冲击载荷强、变形量小、承载能力大、在受载方向空间尺寸小等显著优点，常作为弹性元件广泛使用。
企业有较强的产品开发设计竭诚为各界提供高质量产品及优良服务，用户有特殊要求
的碟簧可代为设计。
碟形弹簧的表面处理方法有发蓝、磷化、电镀、电泳和机械镀锌等。
碟形弹簧特点
1.刚度大，缓冲吸振能力强，能以小变形承受大载荷，适合于轴向空间要求小的场合。
2.具有变刚度特性，这种弹簧具有很广范围的非线性特性。
3.用同样的碟形弹簧采用不同的组合方式，能使弹簧特性在很大范围内变化。
可采用对合、叠合的组合方式，也可采用复合不同厚度，不同片数等的组合方式。
当叠合时，相对于同一变形，弹簧数越多则载荷越大。
碟形弹簧应用
在很大范围内，碟形弹簧正取代圆柱螺旋弹簧。
常用于重型机械（如压力机）和大炮，飞机等武器中，作为强力缓冲和减振弹簧，用作汔车和拖拉机离合器及安全阀的压紧弹簧，以及用作机动器械的储能元件。
缺点：载荷偏差难以保证。
碟形弹簧根据截面形状的不同可以分为三类：包括普通碟形弹簧（其截面形状为矩形）、带径向沟槽的碟形弹簧、梯形截面碟形弹簧。
普通碟形弹簧分为有支撑面和无支撑面两类；带径向沟槽的碟形弹簧是在普通碟形弹簧的基础上，沿径向开出若干个均匀分布的槽，槽可以由内孔向外圆方向开出，也可以由外圆向内控方向开出；梯形截面碟形弹簧可以分为内缘厚度大于外援厚度型和内缘厚度小于外圆厚度型两类。
由于单片碟形弹簧的变形量和负荷值往往不能满足使用要求，这时可以成组使用，组成碟簧组合件（柱）。
典型的组合方式为：叠合组合碟簧，复合组合碟簧和其它组合碟簧。
与圆柱螺旋弹簧相比，碟形弹簧具有以下特点：
一、负载变形特性曲线呈非线性关系。
二、碟形弹簧成薄片形，易于形成组合件，可实行积木式装配与更换，因而给维修带来方便。
三、带径向槽碟簧具有零刚度特性。
这种特性可以运用在某变形范围内要求弹簧力基本保持稳定的场合。
四、碟簧吸振性能不低于圆柱螺旋弹簧，当采用叠合组合时由于碟簧片之间的摩擦而具有较大的阻尼，消散冲击能量。
