转炉煤气回收方法
转炉煤气回收方法
转炉煤气回收方法主要有以下几种：
1. 顶喷式煤气回收技术：将煤气喷洒在炉顶上方，喷嘴设在煤气倒流口以外的位置，从而形成一层煤气遮蔽层，热量得以回收利用。
2. 煤气加热回收技术：将煤气通过换热器进行预热，再利用预热后的高温煤气加热发电或者加热各部位。
3. 煤气水分分离回收技术：通过水的物理吸附和化学反应，将煤气中的水分去除，可以回收利用高纯度的煤气。
4. 活性炭吸附回收技术：利用活性炭对煤气中的有机物、酚等杂质进行吸附，得到纯净的煤气。
5. 燃气燃烧回收技术：采用燃气发电机或者燃气锅炉，将煤气直接燃烧发电或者加热各部位。
这些方法各有特点，可根据实际生产情况选择适当的方法。
转炉煤气回收工艺
转炉煤气回收工艺转炉煤气回收工艺是一种重要的环保技术，可以大量减少工业生产过程中的废气排放，这对于保护环境、减少污染、节约能源具有非常重要的意义。
转炉煤气回收工艺是将高温炼钢废气中的一部分可燃气体重新利用，使其燃烧后产生的热能可以继续用于炼钢工艺中。
这种自给自足的方式在钢铁行业中具有显著的优势，因为钢铁生产需要大量的热能来保持高温状态。
在传统的炼钢工艺中，高温炼钢废气中的大部分热能和可燃气体都是被浪费掉了，直接排放到大气中造成了严重的环境污染。
而采用转炉煤气回收工艺后，这些废气中的可燃气体可以被有效回收利用，从而达到节约能源、减少排放的目的。
转炉煤气回收工艺主要分为两个步骤：收集和利用。
首先，需要在炉膛的废气口处设置一个废气管道，将所有的高温炼钢废气收集起来。
在这个过程中，应该对废气管道进行良好的密封，避免废气的泄漏和外泄，从而确保废气能够稳定地流向后续的工艺流程中。
其次，将收集到的废气送入热风炉或燃烧炉中进行燃烧利用，将废气中的可燃气体转换成热能。
这个过程需要使用一些特殊的设备来控制废气的流量、温度和压力等参数，以确保废气燃烧的效果达到最佳状态。
通过这样的转炉煤气回收工艺，可以大大提高炼钢过程中的能效，降低工业生产过程中的废气排放，从而达到环保减排的目的。
不仅如此，这种技术还可以大幅降低企业的用能成本，减少经营成本，提高企业的经济效益，具有非常积极的社会和经济意义。
总之，转炉煤气回收工艺是一项非常重要的绿色技术，可以促进钢铁产业的可持续发展，实现环保减排、节约能源的目标。
随着环保意识的提高和技术的不断进步，相信这种技术在未来的发展中将会得到更广泛的应用和推广。
转炉煤气的回收与利用
转炉煤气的回收与利用1，转炉煤气的特性；1.转炉煤气是一种无色、无味的有毒气体，发热量为7117.56~8373.64千焦/m，燃点为600~700℃,密度为1.25～1.29㎏/nm⒊煤气中含有50﹪以上的一氧化碳，若发生泄露极易造成人员中毒。
转炉煤气与空气在有限空间内，混合成一定比例后，遇到明火或高温就会发生爆炸。
其在空气中爆炸极限为12.5％～75％。
2. 转炉煤气的三大特性为：易中毒﹑易着火﹑易爆炸。
另外，转炉煤气还具有腐蚀性﹝生成硫酸、碳酸﹞、与尘毒危害等特性。
2，转炉煤气系统使用现状；在采用吹氧冶炼的氧气转炉炼钢过程中，其烟气量、烟气成分和烟气温度随冶炼阶段呈周期性变化。
烟尘中金属铁约占13％，Fe0约占68.4％，特别在吹炼中期CO体积分离高达80％以上，一般情况下，转炉煤气成分中CO的体积分数约达 55％～66％，当CO在60％左右是，其热度可达8MJ/m3,而每吨钢烟尘量一般为10～20㎏∕t。
由此可见，转炉煤气中CO 含量很高，烟尘中铁含量也很高，具有很高的回收利用价值。
1.国内外概况和发展趋势；随着氧气转炉炼钢生产的发展，炼钢工艺的日趋完善，相应的除尘技术也在不断的发展完善。
目前，氧气转炉炼钢的净化回收主要有2种方法，一种是煤气湿法﹙OG法﹚净化回收系统，一种是煤气干法﹙LT法﹚净化回收系统。
日本新日铁和川崎公司于上世纪60年代联合开发研制成功OG法转炉煤气净化回收技术。
OG法系统主要由烟气、冷却、净化、煤气回收和污水处理等部分组成。
其烟气经冷却烟道进入烟气净化系统，烟气净化系统包括2级文氏管、脱水器和水雾分离器，烟气经喷水处理后，除去烟气中的烟尘，带烟尘的污水经分离、浓缩、脱水等处理，污泥送烧结厂作为烧结原料，净化后的煤气被回收利用。
系统全过程采用湿法处理，该技术存在的缺点：一是处理后的煤气含尘量较高，达100㎎／m3以上，要利用此煤气，需在后部设置湿法电除尘器进行精除尘，将其含尘质量浓度降至10㎎／m3 以下；二是系统存在二次污染，其污水需进行处理；三是系统阻损达，所以能耗大，占地面积大，环保治理及管理难度较大。
转炉炼钢煤气回收
“LT”法系统主要是由蒸发冷却塔、静电除尘器、除尘风机、切换站、煤气冷却器等几部分组成。 转炉1500℃的高温烟气经汽化冷却烟道冷却至800~1000℃后，然后进入烟气净化系统。烟气净化系统
由蒸发冷却塔和圆筒型静电除尘器组成，烟气温度通过蒸发冷却器后降至170~200℃，同时通过调质处理， 降低了烟尘的电阻率，收集了粗粉尘。烟气经过这一初步处理后，进入圆筒型静电除尘器，进行进一步净 化，使其含尘质量浓度降至15mg/m3以下，从而达到最佳的除尘效率。
2.2 主要设备及工作原理
汽化冷却烟道：
转炉汽化烟道（也称为余 热锅炉）是转炉炼钢的主要配 套设备之一，该设备在工作时 要最大限度地收集高温烟气， 高温烟气的温度在1400摄氏度1600摄氏度，这些烟气在循环 泵产生的负压作用下，在汽化 烟道内流通，带有火星未燃烧 尽的钢渣进入燃烧室，之后烟 道内的温度在800摄氏度左右， 然后烟气随着烟道出口进入蒸 发冷却塔。
莱钢从2002年底开始酝酿转炉采用干法除尘技术。2003年完成施工图设计和控制系统的软件编程。 2004年7月建成投产， 对3*120t转炉使用了干法除尘，而投产后10天就达到设计能力，并持续稳定地生产。 至今三套“LT”系统均已通过了考核验收。
2) 缺点： (1)系统复杂，从而要求设备、仪表仪器质量高，以满足生 产要求；对施工质量要求也高； (2)要求管理和操作水平高，必须对管理和操作人员进行较 完善的培训，并在实际生产中达到熟练操作和维护；并且要 与炼钢工艺操作紧密配合和协调，杜绝野蛮操作； (3)一次投资高。
“OG”法工艺系统缺点：
由于该系统全过程采用湿法处理，技术存在以下几个缺点： 一是处理后的煤气含尘量较高，高达100mg/m3，要利用此煤气，需进一步净化方能使用； 二是系统存在二次污染，其污水需进行处理； 三是系统阻损大，所以能耗大，占地面积大，环保治理及管理难度较大。
转炉煤气干法净化回收技术
转炉煤气干法（LT）净化回收技术的国产化应用我国现有600多座转炉，年产钢超过4亿吨，节能减排潜力巨大。
目前我国绝大多数转炉的转炉煤气净化采用较为落后的湿法（以下简称老OG）除尘，耗水耗电量大，是钢铁工业节能减排的薄弱环节。
除了老OG除尘之外，近年来我国新建转炉采用了第四代湿法（以下简称新OG法），以及引进的千法（以下简称LT法）：使转炉煤气净化技术取得了突破性进展。
在转炉煤气净化技术引进的同时，国内多家设计研究单位进行了吸收开发，目前转炉煤气净化的LT法、新OG法除引进少量关键技术和部件，大量的设备设计、系统设计立足于国内，甚至新OG法基本实现全国产化。
对我国转炉炼钢节能减排、实现负能炼钢起到了积极的推动作用。
但是我们仍清醒看到，转炉煤气净化发展到今天，这些技术包括引进技术都不同程度的存在一些问题、或有值得改之处，这是我国钢铁工业节能减排要追求和持续研究的新目标和新课题。
正是由于目前各种除尘方式的利弊所在，使新建转炉除尘设计选择ＬＴ法还是新OG法似乎难以确定。
本文就两种除尘方式进行比较，提出自己的建议。
1.国内外转炉烟气除尘技术的发展和现状当前,转炉烟气净化及煤气回收技术主要有两大类型:即日本的湿法系统(OG法)和德国的干法系统(LT法)。
1.1 湿法系统图1 OG法工艺流程OG法是以双级文氏管为主,抑制空气从转炉炉口流入,使转炉煤气保持不燃烧状态,经过冷却而回收的方法,因此也叫未燃法,又称湿法。
在湿法方面,日本从60年代起开发了OG法,这是世界上普遍采用的流程。
1962年,日本新日铁公司的转炉首次成功地应用该法对转炉烟气进行除尘并回收,合理地利用废气中的化学能和显能及含铁粉尘。
目前己成为世界上最广泛采用的转炉烟气处理方法,在保护环境、回收能源方面发挥了积极作用。
OG法装置主要由烟气冷却系统、烟气净化系统及附属设备组成(见图1)。
在冶炼中生成高一氧化碳浓度且含150～200mg/m3粉尘的煤气,温度达1600℃。
转炉煤气回收安全操作规程
转炉煤气回收安全操作规程前言钢铁行业是国民经济重要基础产业，承担着工业化建设和国家建设的重任。
煤气是炼钢过程中必不可少的原料，在高炉冶炼中占据了主导地位。
但是，煤气的燃烧会产生大量的污染物，对环境造成极大的危害，也会带来各种安全问题。
因此，合理高效地回收煤气，减少排放，成为了钢铁行业必须遵守的重要规定。
本文将详细介绍转炉煤气回收的操作规程，力求保证作业人员的安全，减少事故发生的可能性。
回收系统的构成转炉煤气回收系统由如下部分组成：1.热风管道热风管道是炼钢过程中输送高温煤气的管道，其负责将高温、高压的煤气输送到管道末端处理。
2.尾气回收器尾气回收器主要由冷却管、热交换器和除尘设备等组成，其通过冷却、净化处理将煤气中含有的有害物质去除。
3.中转设施中转设施是指将煤气从尾气回收器中输出后，通过一系列阀门连接到热风管道，输送到热风炉中。
安全操作规程1. 设备检查在进行转炉煤气回收操作前，必须仔细检查各项设备是否运行正常。
包括：•热风管道：检查管道是否存在破损或堵塞的现象。
•尾气回收器：检查除尘设备是否运行正常、中转设施是否连接正确等。
•阀门：检查各控制阀门的开关状态是否正确。
2. 踏勘现场在正式进行转炉煤气回收操作前，必须对作业现场进行踏勘。
包括：•检查气体浓度：使用浓度检测仪检查现场气体浓度是否正常，需要确保现场不存在可燃物质，如有可燃物质需要认真进行检查。
•检查消防设备是否完好：作业现场必须配备必要的消防器材，并确保消防设备功能正常。
3. 严格实行“六不开”煤气回收设备必须实行“六不开”，即不开热风口、不开燃气口、不开煤气接口、不开氧气接口、不开燃气管道和高压管道压力调节阀。
4. 严格执行操作规程在进行转炉煤气回收操作时，必须严格遵守操作规程。
包括：•操作人员必须按照操作规程进行操作，并互相监督。
•不得随意更改操作程序，必须由专人负责操作。
•维护专人必须对设备状态进行及时检查，及时处理问题。
•确保每一个作业环节操作人员都清楚了解，并严格按照操作规程执行。

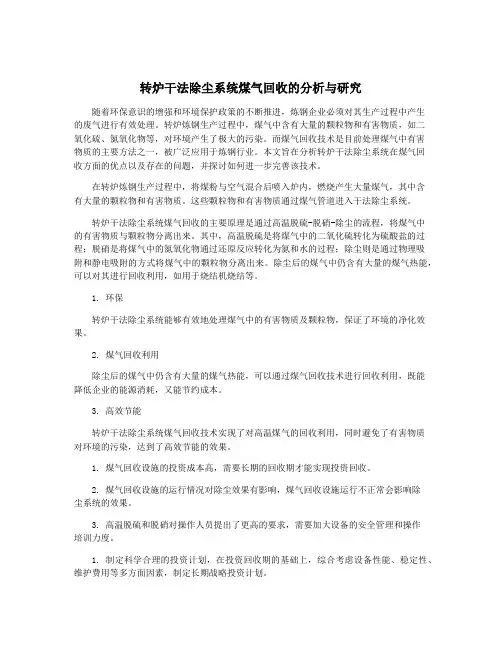

转炉干法除尘系统煤气回收的分析与研究
转炉干法除尘系统煤气回收的分析与研究随着环保意识的增强和环境保护政策的不断推进，炼钢企业必须对其生产过程中产生的废气进行有效处理。
转炉炼钢生产过程中，煤气中含有大量的颗粒物和有害物质，如二氧化硫、氮氧化物等，对环境产生了极大的污染。
而煤气回收技术是目前处理煤气中有害物质的主要方法之一，被广泛应用于炼钢行业。
本文旨在分析转炉干法除尘系统在煤气回收方面的优点以及存在的问题，并探讨如何进一步完善该技术。
在转炉炼钢生产过程中，将煤粉与空气混合后喷入炉内，燃烧产生大量煤气，其中含有大量的颗粒物和有害物质。
这些颗粒物和有害物质通过煤气管道进入干法除尘系统。
转炉干法除尘系统煤气回收的主要原理是通过高温脱硫-脱硝-除尘的流程，将煤气中的有害物质与颗粒物分离出来。
其中，高温脱硫是将煤气中的二氧化硫转化为硫酸盐的过程；脱硝是将煤气中的氮氧化物通过还原反应转化为氮和水的过程；除尘则是通过物理吸附和静电吸附的方式将煤气中的颗粒物分离出来。
除尘后的煤气中仍含有大量的煤气热能，可以对其进行回收利用，如用于烧结机烧结等。
1. 环保转炉干法除尘系统能够有效地处理煤气中的有害物质及颗粒物，保证了环境的净化效果。
2. 煤气回收利用除尘后的煤气中仍含有大量的煤气热能，可以通过煤气回收技术进行回收利用，既能降低企业的能源消耗，又能节约成本。
3. 高效节能转炉干法除尘系统煤气回收技术实现了对高温煤气的回收利用，同时避免了有害物质对环境的污染，达到了高效节能的效果。
1. 煤气回收设施的投资成本高，需要长期的回收期才能实现投资回收。
2. 煤气回收设施的运行情况对除尘效果有影响，煤气回收设施运行不正常会影响除尘系统的效果。
3. 高温脱硫和脱硝对操作人员提出了更高的要求，需要加大设备的安全管理和操作培训力度。
1. 制定科学合理的投资计划，在投资回收期的基础上，综合考虑设备性能、稳定性、维护费用等多方面因素，制定长期战略投资计划。
2. 优化煤气回收设施的操作，并加强设备的检测，可以通过搭建设备远程监测系统等措施，提高设备的管理能力。
转炉煤气回收工艺技术参数及操作方式
转炉煤气回收工艺技术参数及操作方式
煤气回收
1.含量
O2 含量＜2%CO含量>30%
水封逆止阀液位>600mm
2.回收阀门组开关操作方式
1).阀门组的操作可分为自动、半自动和手动三种操作方式。
2).自动—即所有的阀门开关均按照煤气回收设定的程序先后进行开关。
3).半自动—分为“联动回收”和“联动放散”，即当烟气的成分达到回收要求且煤气柜允许的前提下人工点击“联动回收”和“联动放散”的进行回收或放散操作。
4).手动—即当烟气的成分达到回收要求且煤气柜允许的前提下人工点击操作监控画面上跳出的对话框上阀门的开阀或关阀按键按照回收的操作程序进行回收或放散操作。
.
煤气柜
贮气温度＜60℃, 贮气压力2.5—3kpa，
活塞行程31m，活塞升降速度<2m/min
柜容上限47500m³，柜容下限5000 m³
加压机
进口压力≤700pa时报警，≤500pa停机
出口压力9—12.5kpa，轴承温度<70℃。
转炉煤气回收流程
转炉煤气回收流程嘿，朋友们！今天咱来唠唠转炉煤气回收流程这档子事儿。
转炉炼钢的时候啊，那可是会产生大量煤气呢。
这煤气就像是个调皮的小精灵，得把它好好收服咯。
首先呢，在转炉里炼钢时，煤气就冒出来啦。
这时候，就有个像大嘴巴一样的罩子，把这些煤气给罩住，不让它们乱跑。
接着呢，这些煤气就顺着管道开始旅行啦。
就像我们出门旅游一样，它们也要经过一段路程呢。
在这个过程中，要把煤气里的一些杂质啊、灰尘啊给清理掉，不然可不行哦。
这就好比我们出门要洗脸刷牙，得干干净净的。
然后呢，煤气就来到了一个关键的地方，像是一个岔路口。
这里要决定煤气的去向啦。
如果条件合适，煤气就可以被回收利用啦，要是不合适，那就只能先放一边咯。
这就好像我们找工作，合适的就去上班，不合适的就再找找呗。
回收的煤气呢，就像被招安的好汉，有了用武之地啦。
它们可以用来发电啊，给工厂提供动力，或者干其他好多有用的事儿呢。
这煤气也算是发挥大作用啦，从一个炼钢的副产品变成了宝贝。
你说这转炉煤气回收流程是不是很有意思呀？就像一个有趣的故事一样。
其实啊，生活中很多事情都像这样，只要我们善于发现，就能找到它们的价值。
就像那些看似普通的东西，经过一番加工处理，可能就会变得非常有用。
我觉得啊，转炉煤气回收流程是个很了不起的事情。
它让我们在炼钢的同时，还能把产生的煤气利用起来，既节约了资源，又减少了污染。
这就像是我们过日子，要学会精打细算，把每一样东西都用到刀刃上。
这样我们的生活才能越来越好，我们的环境也才能越来越美。
所以啊，大家可别小瞧了这个转炉煤气回收流程，它可是有着大作用呢！。
转炉干法除尘系统煤气回收的分析与研究
转炉干法除尘系统煤气回收的分析与研究随着工业化的快速发展和城市化进程的加快，环境污染成为了一个严重的问题。
煤气是工业生产中产生的一种废气，其中包含了大量的颗粒物和有害气体，如果排放到大气中会对环境和人体健康产生严重的影响。
对煤气进行处理和回收成为了一种重要的环保手段。
转炉干法除尘系统煤气回收就是其中的一种方法。
本文将对转炉干法除尘系统煤气回收进行分析与研究，探讨其在环保方面的应用和发展前景。
一、转炉干法除尘系统煤气回收的原理及方法转炉干法除尘系统是一种常见的工业除尘设备，它通过吸附、沉降、过滤等方法将煤气中的颗粒物物理上从气体中分离出来，从而达到净化空气的目的。
而煤气回收则是对煤气中的有用成分进行提取和回收利用，减少对环境的污染。
在转炉干法除尘系统中，煤气回收可以通过物理吸附和化学吸附的方式进行。
物理吸附是指以吸附剂材料将煤气中的有用成分吸附到其表面，然后通过升温或其他手段将其释放出来。
而化学吸附则是指将煤气中的有害气体或有用成分与一定的化学剂发生化学反应，生成一种新的物质，从而将其分离出来。
在转炉干法除尘系统中，煤气回收可以通过预处理和后处理两个阶段进行，预处理阶段主要是对煤气进行粗处理，去除大部分的颗粒物和有害气体；后处理阶段则是对煤气进行精细处理，提取和回收其中的有用成分。
优点：1. 可有效净化煤气，降低颗粒物和有害气体的排放浓度，减少对环境的污染；2. 可回收煤气中的有用成分，提高资源利用率，降低能源消耗；3. 技术成熟，设备稳定可靠，操作维护方便，运行成本低。
缺点：1. 设备投资较大，需要占用一定的场地，增加生产成本；2. 需要配套其他辅助设备和化学药剂，带来额外的运行费用；3. 对操作技术和管理水平要求较高，需要专业人员进行操作和维护。
转炉干法除尘系统煤气回收在工业领域有着广泛的应用。
在煤炭、化工、冶金、电力等行业，煤气回收可以有效净化煤气，提高资源利用率，降低排放浓度，符合国家环保政策的要求。
安全技术之转炉煤气回收的安全措施
国外钢铁企业在转炉煤气回收方面已经取得了较为显著的成 果，不仅回收利用率高，而且再利用领域广泛。一些企业还 将转炉煤气回收与余热余压利用相结合，实现了能源的高效 利用。
02
转炉煤气回收中的安全风险
煤气泄漏与爆炸风险
泄漏风险
转炉煤气回收系统中，煤气管道、阀 门、法兰等连接部位可能因老化、磨 损、安装不当等原因导致煤气泄漏， 形成安全隐患。
定期对管道进行检查、测 厚、探伤等，及时发现并 处理隐患。
操作人员安全防护措施
个人防护装备
配备防毒面具、防护服、手套等，确保操作人员安全。
安全操作规程
制定详细的安全操作规程，对操作人员进行培训和考核，确保熟练 掌握。
紧急处理措施
制定煤气泄漏、中毒等紧急情况的处理措施，并进行演练，确保操 作人员具备应急处理能力。
爆炸风险
煤气泄漏后与空气混合，在一定条件 下（如明火、静电火花等）可能引发 爆炸，造成设备损坏和人员伤亡。
中毒与窒息风险
中毒风险
转炉煤气中含有大量有毒有害气体（如一氧化碳、硫化氢等），人体长时间吸入 或接触可能导致中毒。
窒息风险
煤气泄漏后，高浓度的一氧化碳等有毒气体会降低空气中氧含量，导致人员窒息 。
安全技术之转炉煤气回收的安全措 施
汇报人：
日期:
• 转炉煤气回收概述 • 转炉煤气回收中的安全风险 • 转炉煤气回收的安全措施 • 紧急情况下的应急处理方案 • 安全管理与培训制度建立 • 结论与展望
01
转炉煤气回收概述
转炉煤气回收定义与重要性
定义
转炉煤气回收是指将钢铁企业转炉生产过程中产生的高温、高压、含有一氧化 碳等有毒有害成分的废气进行收集、处理、再利用的过程。
