热工计算题30道
热工基础试题及答案

热工基础试题及答案一、选择题1. 热力学第一定律的数学表达式是:A. ΔU = Q + WB. ΔH = Q - WC. ΔG = Q - TΔSD. ΔS = Q/T答案:A2. 在理想气体的等压过程中,气体的内能变化为:A. 零B. 正C. 负D. 不确定答案:A3. 以下哪个不是热力学基本定律?A. 第零定律B. 第一定律C. 第二定律D. 第三定律答案:A二、填空题1. 热力学系统与外界没有能量交换时,系统处于______状态。
答案:平衡2. 理想气体的内能只与______有关。
答案:温度3. 根据热力学第二定律,不可能从单一热源吸热使之完全转化为功而不引起其他变化。
答案:不可能三、简答题1. 简述热力学第二定律的开尔文表述。
答案:热力学第二定律的开尔文表述指出,不可能通过循环过程,将热量完全转化为功而不产生其他影响。
2. 解释什么是熵,并简述熵增加原理。
答案:熵是热力学系统无序度的量度,通常用来描述系统的热力学状态。
熵增加原理表明,在自发过程中,孤立系统的熵总是增加的。
四、计算题1. 假设有1 kg的理想气体,其初始温度为 300 K,压力为 1 atm。
如果气体在等压过程中加热到 600 K,求气体的最终体积。
答案:首先,使用理想气体状态方程 PV = nRT,其中 n 是摩尔数,R 是理想气体常数。
由于过程是等压的,我们可以简化为 V1/T1 =V2/T2。
代入给定的数据,我们得到 V2 = (T2/T1) * V1。
假设初始体积 V1 可以通过 P1 * V1 = n * R * T1 计算得出。
由于 n 和 R 是常数,我们可以忽略它们,简化为 V1 = P1 * V1 / (R * T1)。
最终体积 V2 可以通过 V2 = (T2/T1) * V1 计算得出。
2. 一个绝热容器中装有 2 kg 的水,初始温度为20°C。
如果向水中加入 100 kJ 的热量,求水的最终温度。
热工学-传热习题

1. 一大平板,高3m ,宽2m ,厚 0.02m ,导热系数为45 W/(m·K),两侧表面温度分别为1001=t ℃、502=t ℃,试求该板的热阻、热流量、热流密度。
解:解:由傅立叶导热定律: 热阻 0.027.407/3245R K W A λδλ==⨯⨯=m 热流量 121005032456750000.02w w t t A W λδ-Φ=⨯⨯⨯=-=热流密度 2675000112500 W/m 32q A Φ==⨯=2. 空气在一根内径50mm ,长2.5m 的管子内流动并被加热,已知空气平均温度为80℃,管内对流换热的表面传热系数为h =70W/(m 2·K) ,热流密度为q =5000W/m 2,试求管壁温度及热流量。
解:由牛顿冷却公式:()f w t t h q -=得到 500080151.42C 70w f q t t h =+=+= 50000.05 2.51963.50 W qA q dlππΦ===⨯⨯⨯=3.炉墙由一层耐火砖和一层红砖构成,厚度都为250 mm ,热导率分别为0.6 W/(m ⋅K)和0.4 W/(m ⋅K),炉墙内外壁面温度分别维持700 ︒C 和80 ︒C 不变。
(1)试求通过炉墙的热流密度;(2)如果用热导率为0.076 W/(m ⋅K)的珍珠岩混凝土保温层代替红砖层并保持通过炉墙的热流密度及其它条件不变,试确定该保温层的厚度。
解:多层平壁的导热量计算:122121270080595.2W/m 0.2500.2500.60.4w w t t q δδλλ--===++又122212170080595.20.2500.60.076w w t t q δδδλλ--==''=++得到:247.5 mm δ=4. 热电厂有一外径为100 mm 的过热蒸汽管道(钢管),用热导率为04.0=λ W/(m ⋅K)的玻璃绵保温。

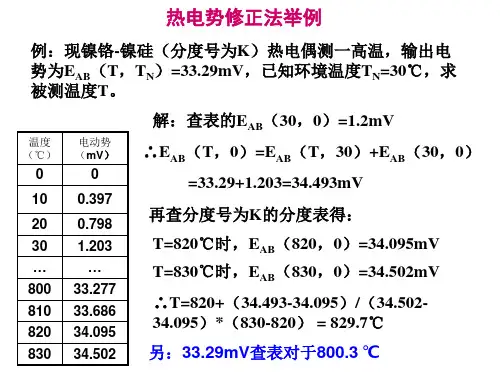

热工测试计算题总结

E(400,0) 16.397mV, E(30,0) 1.203mV
实际热电势为实际温度t 与冷端30 ℃产生的热电势, 即
Ux=27.3mV,再求t x。
例1:有一节流式流量计,用于测量水蒸汽流量,设计时的水蒸 汽密度为ρ=8.93kg/m3。但实际使用时被测介质的压力下降,使 实际密度减小为ρ=8.12kg/m3。试求当流量计的读数为8.5kg/s 时,实际流量是多少?由于密度的变化使流量指示值产生的给 出值相对误差为多少?
例2 某电阻炉温度在450±50℃范围内波动,要求测量误差不超过 ±6℃,并能自动记录。试选配一套测温仪表满足上述要求,应写 出测量元件名称、分度号、显示仪表名称、测温范围和准确度等。
• 由温度范围(400~500)×4/3=667℃ 确定量程:0~700℃ • 根据量程、误差等选择测温元件: Ⅰ级K分度热偶误差:±0.4t%=±2.8℃ E分度热偶误差:±0.4t%=±2.8℃ (超出测量误差舍去) • K分度补偿导线误差:±0.15mV=±3.7℃
例题:用分度号为K的镍铬镍硅热电偶及 毫伏表刻度的显示仪表测量炉温,在自由端
温度为 t0 20C 时,测得的热电势 Et,t0 39.17mV
问炉温为多少度?
解:由 EAB T ,Tn ,T0 EAB T ,Tn EAB Tn ,T0
得
EAB T,0 EAB T,T0 EAB T0 ,0 39.17 EAB 20,0 39.17 0.798 39.968mV
K分度热电偶误差Δ1=800℃×±0.75%=±6℃; K分度热电偶补偿导线误差Δ2 =±0.15 mV; EK(10,0)=0.4mV,利用插值公式对应的温度误差 Δ2=±3.8℃; 同样, ±0.16mV的冷端补偿器误差Δ3=±4℃; 数字显示仪表误差Δ4=1000×±1%=±10℃
热工学传热习题

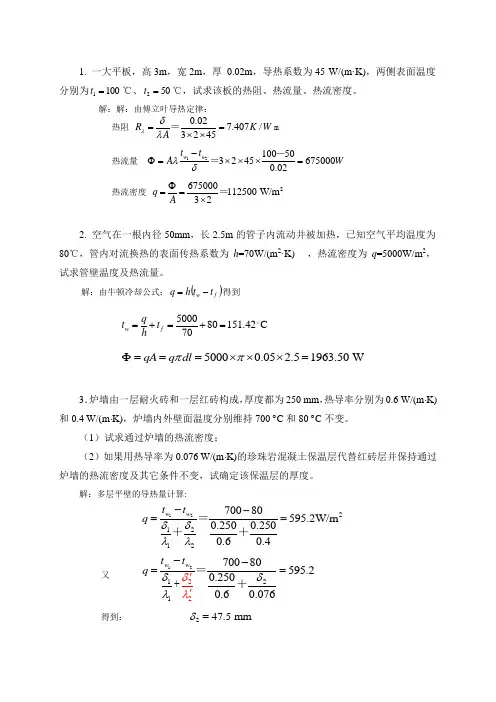

热工学-传热习题.————————————————————————————————作者: ————————————————————————————————日期:ﻩ1. 一大平板,高3m ,宽2m,厚 0.02m ,导热系数为45 W/(m·K),两侧表面温度分别为1001=t ℃、502=t ℃,试求该板的热阻、热流量、热流密度。
解:解:由傅立叶导热定律: 热阻 0.027.407/3245R K W A λδλ==⨯⨯=m 热流量 121005032456750000.02w w t t A W λδ-Φ=⨯⨯⨯=-=热流密度 2675000112500 W/m 32q A Φ==⨯=2. 空气在一根内径50m m,长2.5m 的管子内流动并被加热,已知空气平均温度为80℃,管内对流换热的表面传热系数为h=70W/(m2·K) ,热流密度为q =5000W/m 2,试求管壁温度及热流量。
解:由牛顿冷却公式:()f w t t h q -=得到 500080151.42C 70w f q t t h =+=+= 50000.05 2.51963.50 W qA q dlππΦ===⨯⨯⨯=3.炉墙由一层耐火砖和一层红砖构成,厚度都为250 mm,热导率分别为0.6 W/(m ⋅K)和0.4 W/(m⋅K ),炉墙内外壁面温度分别维持700 ︒C 和80 ︒C不变。
(1)试求通过炉墙的热流密度;(2)如果用热导率为0.076 W/(m⋅K)的珍珠岩混凝土保温层代替红砖层并保持通过炉墙的热流密度及其它条件不变,试确定该保温层的厚度。
解:多层平壁的导热量计算:122121270080595.2W/m 0.2500.2500.60.4w w t t q δδλλ--===++又122212170080595.20.2500.60.076w w t t q δδδλλ--==''=++得到:247.5 mm δ=4. 热电厂有一外径为100 mm 的过热蒸汽管道(钢管),用热导率为04.0=λ W/(m ⋅K)的玻璃绵保温。
热工试验计算题

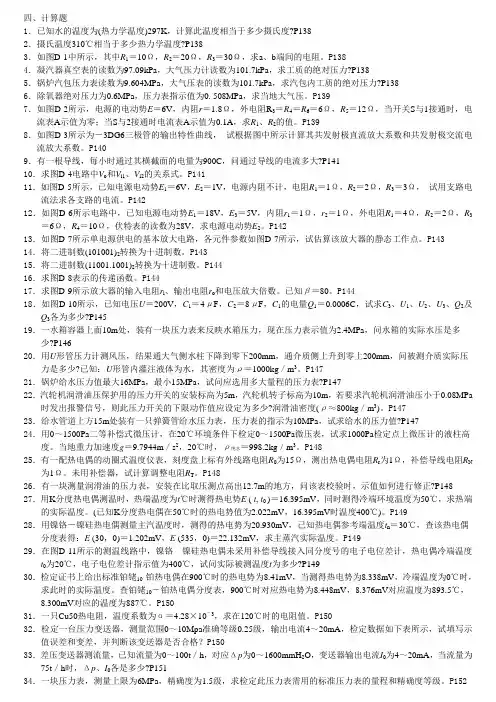

四、计算题1.已知水的温度为(热力学温度)297K,计算此温度相当于多少摄氏度?P1382.摄氏温度310℃相当于多少热力学温度?P1383.如图D-1中所示,其中R1=10Ω,R2=20Ω,R3=30Ω,求a、b端间的电阻。
P1384.凝汽器真空表的读数为97.09kPa,大气压力计读数为101.7kPa,求工质的绝对压力?P1385.锅炉汽包压力表读数为9.604MPa,大气压表的读数为101.7kPa,求汽包内工质的绝对压力?P1386.除氧器绝对压力为0.6MPa,压力表指示值为0. 508MPa,求当地大气压。
P1397.如图D-2所示,电源的电动势E=6V,内阻r=1.8Ω,外电阻R3=R4=R6=6Ω,R5=12Ω,当开关S与1接通时,电流表A示值为零;当S与2接通时电流表A示值为0.1A,求R1、R2的值。
P1398.如图D-3所示为-3DG6三极管的输出特性曲线,试根据图中所示计算其共发射极直流放大系数和共发射极交流电流放大系数。
P1409.有一根导线,每小时通过其横截面的电量为900C,问通过导线的电流多大?P14110.求图D-4电路中V o和V i1、V i2的关系式。
P14111.如图D-5所示,已知电源电动势E1=6V,E2=1V,电源内阻不计,电阻R1=1Ω,R2=2Ω,R3=3Ω,试用支路电流法求各支路的电流。
P14212.如图D-6所示电路中,已知电源电动势E1=18V,E3=5V,内阻r1=1Ω,r2=1Ω,外电阻R1=4Ω,R2=2Ω,R3=6Ω,R4=10Ω,伏特表的读数为28V,求电源电动势E2。
P14213.如图D-7所示单电源供电的基本放大电路,各元件参数如图D-7所示,试估算该放大器的静态工作点。
P143 14.将二进制数(101001)2转换为十进制数。
P14315.将二进制数(11001.1001)2转换为十进制数。
P14416.求图D-8表示的传递函数。
热工基础期末考试试卷

热工基础期末考试试卷一、选择题(每题2分,共20分)1. 热力学第一定律的数学表达式是:A. ΔU = Q - WB. ΔH = Q + WC. ΔG = Q - WD. ΔS = Q/T2. 理想气体的内能只与什么有关?A. 温度B. 压力C. 体积D. 质量3. 卡诺循环的效率与以下哪个因素有关?A. 工作物质B. 环境温度C. 循环次数D. 循环路径4. 热力学第二定律的开尔文-普朗克表述指出:A. 热量不能自发地从低温物体传到高温物体B. 热量不能从单一热源完全转化为功C. 热机的效率不可能达到100%D. 以上都是5. 以下哪个不是热力学基本定律?A. 第零定律B. 第一定律C. 第二定律D. 第三定律6. 绝对零度是指:A. 温度的最低极限B. 物质的内能为零C. 物质的熵为零D. 物质的热膨胀为零7. 热力学系统与外界交换热量时,系统的状态量变化量是:A. 熵B. 内能C. 焓D. 功8. 理想气体状态方程是:A. PV = nRTB. PV = nTC. PV = nRD. PV = RT9. 混合气体的摩尔分数与体积分数的关系是:A. 摩尔分数等于体积分数B. 摩尔分数与体积分数成正比C. 摩尔分数与体积分数成反比D. 摩尔分数与体积分数无直接关系10. 气体的压缩性指数通常表示为:A. γB. RC. nD. T二、填空题(每空1分,共10分)1. 热力学系统与外界交换的功可以分为______和______。
2. 热力学第二定律的克劳修斯表述指出,不可能从单一热源______,而不引起其他变化。
3. 理想气体的内能只与______有关,而与______无关。
4. 热力学第三定律指出,在绝对零度时,所有完美晶体的______为零。
5. 卡诺循环的效率是______和______之间的温度比的函数。
三、简答题(每题5分,共10分)1. 简述热力学第一定律和第二定律的区别。
2. 描述卡诺循环的四个主要过程。
热工计算题30道

1.某人将镍铬-镍硅补偿导线极性接反。
当炉温控制于800℃时。
若热电偶接线盒处温度为50℃,仪表接线端子温度为40℃,测量结果和实际相差多少?答案:如补偿导线接反,则仪表的电势为E(800、40)=E×(800、0)-E(50、0)-[E(50、0)-E(40、0)]=33.28-2.02-2.02+1.61=30.85mV但仪表示值仍按正常接法指示,即E(800、40)=E(t、0)-E(40、0)=0于是得30.85=E(t、0)-1.61E(t、0)=32.46mV查得t=780℃即比800℃指示低20℃2.一真空压力表量程范围为-100~500kPa,校验时最大误差发生在200kPa,上行程和下行程时校准表指示为194kPa和205kPa,问该表是否满足其1.0级的精度要求?答案:变差=[△max/(量程上限-量程下限)]×100%=(205-194)/[500-(-100)]×100%=1.83%>1.0%,所以不满足1.0级精度要求。
3.一台1151绝对压力变送器,量程范围为0~80kPa(绝压),校验时采用刻度范围为100~0kPa标准真空压力计,若当地大气压力为98kPa,则当变送器输出为12mA时,真空压力计指示的读数为多少?答案:设变送器输入压力为P绝时,输出电流为12mA,则P绝/(80-0)×16+4=12,P 绝=40KPa,根据P真空=P大气-P绝=98-40=58KPa,所以真空压力计的读数为58KPa,变送器的输出为12mA。
4.计算如图下所示的压力式液位计的调校量程范围及迁移量,已知h1=5m,h2=1m,ρ=1.0g/cm3答案:由图可知,液位计测量量程为:P=pgh1=1.0×9.8×5=49KPa;迁移量A=pgh2=1.0×9.8×1=9.8KPa,所以仪表调校量程范围为9.8—58.8KPa。
热工

单元测试题(一)答案一、判断正误(每题1分,共28分)1、液体和气体统称为流体。
√2、单位面积流体的质量称为流体的密度。
×3、理想气体在标准状态下的密度等于其摩尔质量除以摩尔体积。
√4、气体的密度与温度和压力的关系可表达为:000P P T T ρρ=。
√ 5、液体密度随温度和压力的改变而变化很大。
×6、流体在外力作用下改变自身容积的特性称为压缩性。
√7、流体的压缩性通常用压缩系数来表达。
√8、理想气体在标准状态下的压缩系数为:1(1/)101325a p 。
√ 9、流体的体积随温度升高而增大的特性称为膨胀性。
√10、理想气体的膨胀系数为:)/1(1K T√ 11、液体的膨胀性与气体的膨胀性没有区别。
× 12、理想气体在标准状态时的体积膨胀系数为:2731(1/K )。
√ 13、流体内部质点或流层间因相对运动而产生内摩擦力以反抗相对运动的性质称为流体的粘性。
√14、流体的粘度大小表征了流体粘性的大小。
√15、流体的内摩擦力的方向与流体的运动方向一致。
×16、粘性越大的流体,流动性越好。
×17、气体的粘度随着气体温度升高而减小。
×18、液体的粘度随温度升高而增大。
×19、流体的粘度随压强变化很大。
×20、理想流体就是指粘度为零的不可压缩流体。
√21、流体单位面积上的静压力称为静压强。
√22、静压强的国际单位为N/m 2,也称为帕。
√23、流体任一点静压强的大小与其作用面的方向有关。
×24、以绝对真空为起点计算的压强称为相对压强(表压强)。
√25、绝对压强与表压强的关系为:绝对压强=大气压强+表压强。
√26、处于大气压下的流体,其表压强为零。
√27、在静止流体中,任一点的压强大小与该点的深度、流体的密度有关。
√28、同一介质的流动流体,其水平面是一个等压面。
×二、单项选择(每题1.5分,共30分)1、流体的最基本特性是( B )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.某人将镍铬-镍硅补偿导线极性接反。
当炉温控制于800℃时。
若热电偶接线盒处温度为50℃,仪表接线端子温度为40℃,测量结果和实际相差多少?答案:如补偿导线接反,则仪表的电势为E(800、40)=E×(800、0)-E(50、0)-[E(50、0)-E(40、0)]=33.28-2.02-2.02+1.61=30.85mV但仪表示值仍按正常接法指示,即E(800、40)=E(t、0)-E(40、0)=0于是得30.85=E(t、0)-1.61E(t、0)=32.46mV查得t=780℃即比800℃指示低20℃2.一真空压力表量程范围为-100~500kPa,校验时最大误差发生在200kPa,上行程和下行程时校准表指示为194kPa和205kPa,问该表是否满足其1.0级的精度要求?答案:变差=[△max/(量程上限-量程下限)]×100%=(205-194)/[500-(-100)]×100%=1.83%>1.0%,所以不满足1.0级精度要求。
3.一台1151绝对压力变送器,量程范围为0~80kPa(绝压),校验时采用刻度范围为100~0kPa标准真空压力计,若当地大气压力为98kPa,则当变送器输出为12mA时,真空压力计指示的读数为多少?答案:设变送器输入压力为P绝时,输出电流为12mA,则P绝/(80-0)×16+4=12,P 绝=40KPa,根据P真空=P大气-P绝=98-40=58KPa,所以真空压力计的读数为58KPa,变送器的输出为12mA。
4.计算如图下所示的压力式液位计的调校量程范围及迁移量,已知h1=5m,h2=1m,ρ=1.0g/cm3答案:由图可知,液位计测量量程为:P=pgh1=1.0×9.8×5=49KPa;迁移量A=pgh2=1.0×9.8×1=9.8KPa,所以仪表调校量程范围为9.8—58.8KPa。
5.一单法兰液位计测量开口容器液位,其最高液位和最低液位到仪表的安装距离分别为h1=3m,h2=1m,如下图所示,若所测介质密度ρ=1g/cm3,求仪表的量程及迁移量?答案:由图可知仪表测量的有效量程高度为h1-h2=2m,所以仪表的量程△P=(h1-h2)pg=(3-1)×1×9.81=19.62KPa,当液位最低时,仪表正负压室的受力分别为P+=pgh2=1.0×9.81×1=9.81KPa,P-=0,所以液面计迁移量为P+-P-=9.81-0==9.81KPa(正迁移)6.某套节流装置蒸汽流量计,原设计的蒸汽压力为2.94MPa,温度为400℃。
实际使用中,被测处蒸汽压力为2.84MPa(温度不变),当流量计指示数为102t/h,求实际流量为多少吨/小时?(水蒸汽密度表:2.94MPa、400℃时ρ=9.8668kg/m3;2.84MPa、400℃时ρ=9.5238kg/m3)答案:M实际=M设计×SQRT(ρ实际÷ρ设计)=102t/h×SQRT(9.5238÷9.8668)=102t/h×0.9825=100.2t/h所以:真正的流量是100.2t/h47.如图所示,分度号K的热电偶误用了分度号E的补偿导线,但极性连接正确,则仪表指示如何变化?已知t=500℃,t0‘=30℃,t0=20℃。
答案:若错用了补偿导线,则根据中间温度定则,热偶电势为E=EK(t,t0‘)+EE(t0‘,t0)=EK(500,30)+EE(30,20)=EK(500,0)–EK(30,0)+EE(30,0)-EE(20,0)=20.640-1.203+1.801-1.192=20.046mV若用正确的补偿导线,则和温度t0‘无关,热偶电势为E=EK(t,t0)=EK(500,20)=EK(500,0)–EK(20,0)=20.640-0.798=19.842Mv两者相比,由于补偿导线用错,二次仪表的指示偏高。
8.锅炉上水流量孔板的满量程为25t/h,差压上限为40kPa,现差压变送器输出16mA,请问此时的流量显示应为多少?答案:解1:25=K√40;K=25/√40(8-4)/20-4)=4/16=1/4;1/4×40=10kPaF’=25/×√10=25/2=12.5(t/h)解2:F=25×√(8-4)/20-4)=12.5(t/h)此时流量显示应为12.5t/h。
9.如图所示,通过双室平衡容器来测量锅炉汽包水位。
已知:P1=3.82MPa,ρ汽=19.78kg/m3,ρ液=800.4kg/m3,ρ冷=915.8kg/m3,h1=0.6m,h2=1.5m,求答案:差压变送器的量程及迁移量。
答案:差压液位计的量程△PP=h1(ρ液-ρ汽)×g=0.6×(800.4-19.7)×9.807=4593.8Pa当液位最低时,差压液位计的正、负压室的受力为:P+=P1+h1×ρ汽×g+h2×ρ水×g=3.82×106+0.6×19.6×9.087+h2×ρ水×g=3820115.3+h2×ρ水×gP-=P1+h1×ρ冷×g+=3.82×106+0.6×915.8×9.087+h2×ρ水×g=3825388.8+h2×ρ水×g于是迁移量△P=P+-P-=-5273.5Pa因为P+<P-,故为负迁移。
变送器的量程为△P=-5273.5-(5273.5+4593.8)=679.7Pa10.有一块EJA差压变送器差压上限值为80kPa,流量上限值为320t/h,求变送器输出电流为13.6mA时差压是多少?相应的流量为多少?答案根据流量与差压的平方成正比,而差压与输出电流成正比,则△P/△Pmax=I。
/Imax△P=(I。
×△Pmax)/Imax=(13.6-4)×80/16=48kPaq2/q2max=△P/△Pmaxq=qmax×√P/△Pmax=320×√48/80=247.9(t/h)答:差压变送器输出为13.6mA时,差压为48kPa,流量为247.9t/h。
11.已知扩散硅压力变送器输出电流为4~20mA,原测量范围0~1MPa改为测量范围1~2.5MPa后,则原来0.6MPa压力的电流表工作点对应于改测量范围后的被测压力为多少MPa?答案:设原0.6MPa压力对应的电流为Ix,对应改测量范围后的被测压力为Px,因为输出电流与被测压力成正比,则有0.60104x----=I204得Ix=13.6mA由Px..----12511364204=得Px=1.9MPa答:0.6MPa压力是13.6mA,其相应量程改变后的读数压力为1.9MPa。
12.现有一台精度等级为0.5级的测量仪表,量程为0~1000℃,正常情况下进行校验,其最大绝对误差为6℃,求该仪表①最大引用误差;②基本误差;③允许误差;④仪表的精度是否合格。
答案:(1)最大引用误差δ=[6/(1000一0)]×100%=0.6%;(2)基本误差=0.6%;(3)允许误差=土0.5%;(4)仪表精度不合格,因为该表的基本误差为0.6%,大于仪表允许误差土0.5%。
答案:答:仪表精度不合格13.如图所示,已知p1=4.52MPa,ρ汽=19.7kg/m3,ρ液=800.4kg/m3,ρ冷=915.8kg/m3,h1=0.8m,h2=1.7m。
试求差压变送器的量程,并判断零点迁移的正负方向,计算迁移量。
答案:由题意:p+=p1+ρ汽g(h1-h)+ρ液gh+ρ水gh2P_=p1+ρ冷gh1+ρ水gh2所以Δp=p+-p_=(ρ汽g-ρ冷g)h1-(ρ汽g-ρ液g)h由上式,当h=0时,Δp=(ρ汽g-ρ冷g)h1=-7025Pa当h=h1时,Δp=(ρ汽g-ρ冷g)h1-(ρ汽g-ρ液g)h1Δp=(-ρ冷g+ρ液g)h1=-905Pa所以,差压变送器的量程为7025-905=6120Pa零点迁移方向为负迁移。
迁移量为6120Pa,即当输入差压为-6120Pa时输出为4mA,当输入差压为0时输出为20mA。
14.电动Ⅲ型差压变送器,量程为36Kpa对应最大流量为80T/h要求60T/h时报警。
问(1)不带开方器时报警值设定在多少?(2)带开方器时报警值设定在多少?答案:(1)ΔP=36×(60/80)2=20,25KpaI=(20,25/36)×16+4=13(mA)(2)ΔP=36×(60/80)=27KpaI=(27/36)×16+4=16(mA)15.有两台测温仪表其测量范围分别是0~800℃和600~1100℃,已知其最大测量误差均为±6℃,试分别确定它们的精度等级。
答案:根据基本误差δm=△Max/(AMax-AMin)×100%可得:δm=6/(800-0)×100%=0.75%δm=6/(1100-600)×100%=1.2%根据仪表的精度等级系列,测量范围是0~800℃的测温仪表应定为1级精度,测量范围是600~1100℃的测温仪表应定为1.5级精度。
16.与节流装置配套的差压变送器的测量范围为0~39.24KPa,二次表刻度为0~10t/h。
若二次表指示50%,变送器输入差压Δp为多少?变送器输出电流为多少?答案:流量与差压的关系为(10/5)2=39.24/ΔpΔp=9.81KPa变送器输出电流范围为4~20mA39.24/9.81=(20-4)/(I0-4)I0=8mA17.一台节流式差压流量表,其刻度上限为320t/h,差压上限为80kPa,求(1)测量值在80t/h相应的差压是多少?(2)若差压为20kPa时相应的流量为多少?答案:(1)设测量值为80t/h时的差压为ΔP由流量公式得(Q/Qmax)2=ΔP/ΔPmax即(80/320)2=ΔP/80ΔP=5kPa(2)设差压为20kPa时流量为Q则(Q/Qmax)2=ΔP/ΔPmax即(Q/320)2=20/80Q=160t/h18.用差压变送器(Ⅲ)测量开口容器的液位,其最高液位和最低液位到仪表的距离分别为h1=3m,h2=1m。
若测量介质的密度为1000kg/m3,,求变送器的量程为多少Pa?是否需要迁移,迁移量?当液位h=2.5m时,变送器的输出电流;答案:1)变送器的量程P=(h1-h2)ρg=(3-1)×1000×9.807=19614Pa2)当液面最低时,变送器正负压室的受力分别为:P+=h2ρg=1×1000×9.807=9807PaP-=0迁移量P+-P-=9807-0=9807Pa正迁移3)h=2.5m 时变送器输出IC=(h-h2)/(h1-h2)(20-4)+4=(2.5-1)/(3-1)16+4=16mA19.有一台电动差压变送器,表量程为25000Pa ,对应的最大流量为50t/h ,工艺要求40t/h 时报警,问:(1)不带开方器时,报警值设定在多少?(2)带开方器时,报警信号设定在多少答案:不带开方器时,对应40t/h 流量的差压∆p1=25000×(5040)2=16000Pa 对应40t/h 流量的输出P 出1=(2500016000)×16+4=12.24mA报警值S=12.24mA(2)带开方器时,∆Q=K ∆p对应于40t/h 的差压∆P2=25000×5040=20000Pa对应于40t/h 的输出值P 出2=2500020000×16+4=16.8 mA报警值S=16.8 mA20.如图所示,分度号K 的热电偶误用了分度号E 的补偿导线,但极性连接正确,则仪表指示如何变化?已知t=500℃,t0‘=30℃,t0=20℃。
