支管式减压阀-YZ11X支管式减压阀
减压阀、单向减压阀-减压阀、单向减压阀型号总揽表
液压阀门>>减压阀>>减压阀、单向减压阀型号总揽表产品名称：减压阀、单向减压阀型号总揽表产品型号：产品口径：DN10-32产品压力：25.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息减压阀RG-03减压阀RG-06减压阀RG-10减压阀RT-03减压阀RT-06减压阀RT-10单向减压阀RCG-03单向减压阀RCG-06单向减压阀RCG-10单向减压阀RCT-03单向减压阀RCT-06单向减压阀RCT-10减压阀、单向减压阀R(C)T、R(C)G系列减压阀、单向减压阀特点1、减压阀用来设定低于主回路的液压回路压力，控制口可进行遥控控制。
2、带单向伐的减压阀可使油流反向自由流动。
3、安装尺寸符合ISO 5781标准。
减压阀、单向减压阀型号说明RC G -03 B系列号码安装型式规格压力调整范围MPaR：减压阀RC：单向减压阀G-板式T-管式03：10通径（3/8"）06：25通径（3/4"）10：32通径（11/4"）请参照规格表减压阀、单向减压阀规格表型号最高使用压力MPa 压力调整范围MPa最大流量ℓ/min泄漏量ℓ/min重量Kg板式管式板式管式RG-03 RT-0325 B：0.5-7C：3.5~14H：7-2550 0.84.5 4.3RCG-03 RCT-03 5.4 4.8RG-06 RT-06125 1 6.8 6.9RCG-06 RCT-06 8.1 7.8RG-10 RT-10250 1.2 11.0 12.0RCG-10 RCT-10 13.8 13.8 使用注意事项:1、泄漏量为前后压差20.5MPa时所测得的。

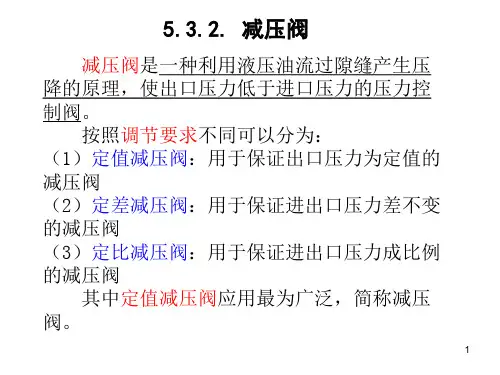

直动式减压阀工作原理
减压阀是一种利用液压油流过隙缝产生压 降的原理，使出口压力低于进口压力的压力控 制阀。 按照调节要求不同可以分为： （1）定值减压阀：用于保证出口压力为定值的 减压阀 （2）定差减压阀：用于保证进出口压力差不变 的减压阀 （3）定比减压阀：用于保证进出口压力成比例 的减压阀 其中定值减压阀应和先导式减压阀。 一 直动式减压阀
如右图所示为直动式减 压阀的工作原理。在安装位 置上，阀芯在弹簧力的作用 下处于最下端，阀口开度最 大，进出口沟通，不起减压 作用。与溢流阀不同的是， 减压阀检测和控制的是阀的 出口压力，当出口压力达到 压力调定值时，阀芯上移， 阀口关小，产生压降，阀处 于工作状态。
给排水阀门类型及选用
给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严。
2.密封不严：漏水严重。
3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹。
二、阀门的分类1.阀门的种类很多，详见《阀门术语》GB/T21465-2008。
在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。
按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100～PN1000,不含PN100）、中压（PN16～PN100,不含PN16）、低压（≤PN16）、超高压阀门（≥PN1000）4类；按温度分：高温（t﹥425℃）、中温（120℃≤t≤425℃）、常温（-29℃＜t＜120℃）、低温（-100℃≤t≤-29℃）、超低温（t＜-100℃）阀门。
建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。
按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）阀门。
三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。
《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见《阀门型号编制方法》JB/T308-2004 及《建筑给排水设计手册》下册P306页。
阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，驱动方式代号省略。
气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示。
防爆电动装置的阀门用9B表示。
阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W“表示。
水电材料清单
水电材料清单材料名称规格型号水PP-R 塑料给水管De20--De40钢塑复合管（衬塑）DN25--DN70 镀锌钢管DN70--DN150 UPVC塑料排水管Ø50--Ø200柔性铸铁排水管D100--D200PVC-U塑料给水管De25--De40 背挂式洗脸盆存水弯设在楼板上台上式洗脸盆存水弯设在楼板上座箱式坐便器瓷芯水咀DN15/ DN20 厨房双联洗涤盆单柄龙头普通浴缸软管淋浴器DN15清扫口Ø110--Ø160UPVC圆形地漏Ø50 带插口洗衣机专用地漏Ø50伸缩节Ø50/Ø75/Ø110/Ø160通气帽Ø110--Ø160排水检查口Ø110--Ø160角阀DN15截止阀DN15--DN50闸阀DN50--DN250止回阀H45T-10 DN50--DN200对夹式蝶阀WBLX-16 DN70--DN125远传水表LXSY-15C甲型带灭火器箱组合式消防柜SG24D65-P双栓带灭火器箱组合式消防柜SG24D65-J 屋顶试验消火栓箱SG24A65-J减压型单阀单出口消火栓SNW65-Ⅲ-H 型弹簧式室内消火栓SN65水泵接合器SQS100A 带安全阀(Y-100)室外消火栓地上式SS100 磷酸铵盐干粉灭火器MF/ABC4 4Kg 阻火圈FCS ∅110/∅160压力表Y-100泄压/持压阀500X-0065-16Y 型过滤器YST-0100支管减压阀YZ11X-15 快速自动排气阀B725X-16T对夹式安全信号蝶阀ZSFD型DN150水流指示器ZSJZ Ⅱ型DN80,DN100 直立型喷头(上喷) ZSTX-15/68末端试水装置ZSMDs-25电材料名称规格型号KBG金属导管Ø20、Ø25SC焊接钢管Ø25、Ø32、Ø40、Ø50镀锌钢管DN20、DN100、DN150中型阻燃PVC管Ø16、Ø20、Ø25、Ø32电缆桥架托盘式、槽式、防火电缆ZR-YJV-0.6/1.0KV、YJV-0.6/1.0KV、WDZBN-YJV-0.6/1.0KVWDZ-YJE-0.6/1kV、KVV500、ZBKVV500 导线ZB-BV-0.75KV、BV-0.75kV、WDZ-BYJ-0.75kV配电箱落地式、挂式开关（250V,10A）单极双控延时自熄开关、单极开关、双极开关、三极开关插座带防溅盖板（250V,16A/20A）、带开关（250V,10A）、带保护门（250V,10A）、单相三孔插座应急灯(带蓄电池) T5,220V,22W，TCLMY-281F/281D/281S 壁灯（带防护罩）T8,220V,22W、（自带电源）T8,220V,2x9W、（带电池）T5,220V,22W，TCLMY-401D 简易灯头吸顶疏散灯TCL YJ-121EL-02,TCL YJ-121EL-03，TCL YJ-121EL-04 安全出口标志灯TCL YJ-121EL-05总等电位端子箱MER-B局部等电位端子箱LER-C镀锌圆钢Ø12镀锌扁铁40*4电焊条Ø3.2灯头盒阻燃PVC灯头盒DHS75、铁制灯头盒86HS50消防用防火门释放器、火灾报警接线箱、感烟感温探测器、感温探测器、感烟探测器、短路隔离器、排烟机成套控制箱、报警电话、火灾警报广播器、声光报警器、非消防电源切除、压力开关、湿式自动报警阀、分层公共用电箱、常闭多叶送风口、常闭排烟口、地址码手动报警装置，带电话插孔、常开防火门、液位计、地址码探测模块、控制模块、电梯成套控制箱、正压送风机成套控制箱、排烟防火阀280摄氏度、常闭多叶送风口、消火栓按钮、信号阀、水流指示器、地址码层号灯。
倾斜式减压阀工作原理
倾斜式减压阀工作原理
倾斜式减压阀是一种常见的减压控制装置，其工作原理如下：
1. 压力调节：当流体通过倾斜式减压阀时，流体进入阀体中的主要通道。
该通道中有一个活塞或阀芯，通过改变阀芯的位置来调整通道截面积，从而控制通过阀门的流量。
当阀芯向上移动时，通道截面积减小，导致阀门的流量减少；当阀芯向下移动时，通道截面积增大，导致阀门的流量增加。
2. 弹簧控制：倾斜式减压阀通常使用弹簧来提供对阀芯位置的控制。
弹簧的预设压力决定了阀芯的位置，从而决定了通过阀门的流体流量。
当流体的压力超过预设值时，弹簧开始受到压力的作用，将阀芯推向关闭位置，从而减小流体流量。
相反，当流体的压力低于预设值时，弹簧的作用减弱，阀芯向打开位置移动，增加流体流量。
3. 压力平衡：在倾斜式减压阀中，还有一个特殊的通道，连接了阀芯两侧的压力。
该通道使得流体在阀芯两侧的压力保持平衡，从而防止由于压力差而导致的阀门关闭或打开不稳定的情况。
综上所述，倾斜式减压阀通过调节阀芯位置来控制流体的流量，从而实现对压力的调节和控制。
弹簧提供了阀芯位置的基准值，并通过压力平衡来保持阀芯的稳定工作。
这种工作原理使得倾斜式减压阀在许多应用中都得到了广泛使用。
气体减压阀的应用和具体型号解析
气体减压阀的应用和具体型号解析
支管减压阀水减压阀进口减压阀减压阀减压稳压阀
0232支管减压阀的产品说明：
经济型支管减压阀0232主要用于高层楼宇供水工程的底层减压，在局部高压或突然产生水压的情况下，使入户的水压保持恒定值，保护其后的各种用水器具，并最大限度的发挥节水功效。
0232型支管减压阀是目前进口减压阀里面尺寸最小巧、价格最优惠的减压阀，阀体黄铜镀镍，可直接应用于直饮水工程，对水质无任何污染，0232型支管减压阀安装方便、性价比高、质量可靠，进入中国市场后
很快赢得各新老客户的一致肯定。
0232支管减压阀的技术参数：
最高入口压力：16bar 出口压力：1-5.5bar任意可调
连接方式：内螺纹/内螺纹口径：G3/8″-G3/4″可接G1/4″压力表
0232支管减压阀结构：
阀体材质：黄铜镀镍阀芯：不锈钢弹簧：碳钢密封材料：NBR橡胶
0232支管减压阀的尺寸大小及压力流量曲线：
0232支管减压阀的应用范围：
0232支管减压阀广泛应用于高层楼宇供水、管道直饮水工程、直饮水机以及各种设备的减压。
上海电立阀门厂电站阀门系列
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。
比例式减压阀原理 比例式减压阀和可调式减压阀区别
比例式减压阀原理 比例式减压阀和可调式减压阀区别一、比例式减压阀是什么比例式减压阀利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀的减压比例是：2：1，3：1，4：1，3：2，5：2等，亦可根据要求设计特殊比例的减压阀。
二、比例式减压阀原理 当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。
当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。
一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
三、比例式减压阀和可调式减压阀区别比例式减压阀是通过更换阀芯和缸套来实现进出口不同的压力值，本身无法调节出口压力值，当进口压力值升高时，出口压力值同时比例升高。
当进口压力值降低时，出口压力值同时比例降低。
无法保证出口压力是一个恒定值，这点是和可调式减压阀的主要区别。
可调式减压阀一般都有调节弹簧，通过调节螺钉来改变调节弹簧的压缩量，进而改变出口压力设定值，而且是一定压力范围内连续可调节的。
比例式减压阀没有可调节弹簧，更无法连续调节出口压力。
供水系统中，比例式减压阀一般和可调式减压阀一起使用，比例式减压阀安装在可调式减压阀前面，主要是先比例减低出口压力值。
然后通过可调式减压阀为用户设定一个压力值。
保持用户供水稳定。
不仅可以起到分级减压作用，同时还有提高供水安全性，避免一个减压阀失灵，造成供水超压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减压阀>>支管式减压阀>>支管式减压阀产品详细信息
减压阀系列价格
供用户或设计院工程项目做预算
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
