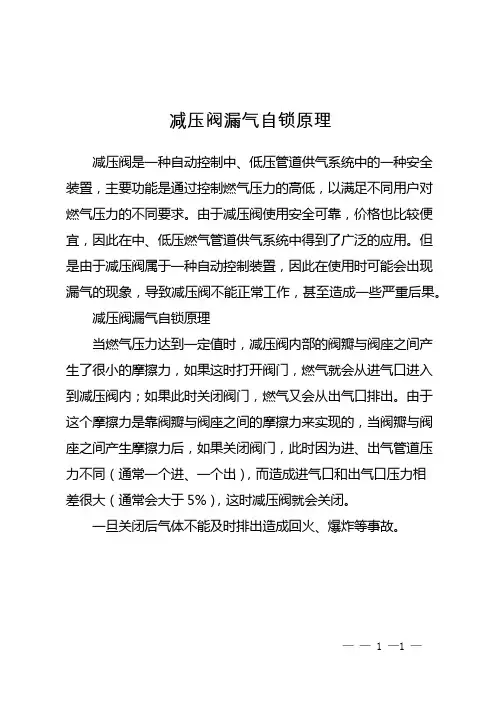

减压阀漏气自锁原理
减压阀漏气自锁原理
减压阀是一种自动控制中、低压管道供气系统中的一种安全装置，主要功能是通过控制燃气压力的高低，以满足不同用户对燃气压力的不同要求。
由于减压阀使用安全可靠，价格也比较便宜，因此在中、低压燃气管道供气系统中得到了广泛的应用。
但是由于减压阀属于一种自动控制装置，因此在使用时可能会出现漏气的现象，导致减压阀不能正常工作，甚至造成一些严重后果。
减压阀漏气自锁原理
当燃气压力达到一定值时，减压阀内部的阀瓣与阀座之间产生了很小的摩擦力，如果这时打开阀门，燃气就会从进气口进入到减压阀内；如果此时关闭阀门，燃气又会从出气口排出。
由于这个摩擦力是靠阀瓣与阀座之间的摩擦力来实现的，当阀瓣与阀座之间产生摩擦力后，如果关闭阀门，此时因为进、出气管道压力不同（通常一个进、一个出），而造成进气口和出气口压力相
差很大（通常会大于5%），这时减压阀就会关闭。
一旦关闭后气体不能及时排出造成回火、爆炸等事故。
—— 1 —1 —。

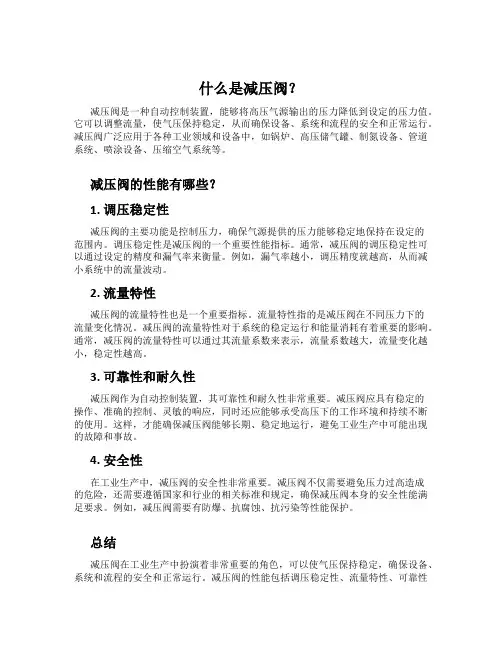

什么是减压阀？
什么是减压阀？减压阀是一种自动控制装置，能够将高压气源输出的压力降低到设定的压力值。
它可以调整流量，使气压保持稳定，从而确保设备、系统和流程的安全和正常运行。
减压阀广泛应用于各种工业领域和设备中，如锅炉、高压储气罐、制氮设备、管道系统、喷涂设备、压缩空气系统等。
减压阀的性能有哪些？1. 调压稳定性减压阀的主要功能是控制压力，确保气源提供的压力能够稳定地保持在设定的范围内。
调压稳定性是减压阀的一个重要性能指标。
通常，减压阀的调压稳定性可以通过设定的精度和漏气率来衡量。
例如，漏气率越小，调压精度就越高，从而减小系统中的流量波动。
2. 流量特性减压阀的流量特性也是一个重要指标。
流量特性指的是减压阀在不同压力下的流量变化情况。
减压阀的流量特性对于系统的稳定运行和能量消耗有着重要的影响。
通常，减压阀的流量特性可以通过其流量系数来表示，流量系数越大，流量变化越小，稳定性越高。
3. 可靠性和耐久性减压阀作为自动控制装置，其可靠性和耐久性非常重要。
减压阀应具有稳定的操作、准确的控制、灵敏的响应，同时还应能够承受高压下的工作环境和持续不断的使用。
这样，才能确保减压阀能够长期、稳定地运行，避免工业生产中可能出现的故障和事故。
4. 安全性在工业生产中，减压阀的安全性非常重要。
减压阀不仅需要避免压力过高造成的危险，还需要遵循国家和行业的相关标准和规定，确保减压阀本身的安全性能满足要求。
例如，减压阀需要有防爆、抗腐蚀、抗污染等性能保护。
总结减压阀在工业生产中扮演着非常重要的角色，可以使气压保持稳定，确保设备、系统和流程的安全和正常运行。
减压阀的性能包括调压稳定性、流量特性、可靠性和耐久性、安全性等指标，这些指标对于减压阀的选择和使用都非常关键。
为了确保减压阀长期、稳定地运行，需要采用适当的维护和保养措施，如定期进行检查、清洗、润滑和更换损坏部件等操作。
减压阀的分类
减压阀的分类1. 什么是减压阀减压阀是一种用来控制压力的阀门，通过自动调节流体流动的流量和压力来维持系统的工作压力在一定范围内。
它可以将高压的流体降低到所需的工作压力，保护管道和设备的安全运行。
2. 减压阀的分类方式根据不同的分类标准，可以将减压阀分为以下几类：2.1 按结构分类•膜片式减压阀：通过膜片的弹性变形来调节流体压力的变化。
膜片式减压阀的结构简单、体积小，适用于小流量、精密调节的场合。
•弹簧式减压阀：通过弹簧对阀芯施加力来控制流体的压力。
弹簧式减压阀具有调节范围大、结构稳定的特点，适用于大流量、工作压力变化范围较大的场合。
•活塞式减压阀：通过活塞的移动来调节流体的压力。
活塞式减压阀适用于高压差场合，具有流量大、稳定性好的特点。
2.2 按工作原理分类•直接作用式减压阀：直接根据介质压力的变化来调节阀门的开启和关闭。
它通常通过阀芯和阀座之间的密封面积变化实现压力调节。
•强制作用式减压阀：通过外部力来改变阀门的开启和关闭状态，例如通过电动装置、液压装置等。
强制作用式减压阀适用于对流量和压力调节精度要求较高的场合。
2.3 按调节方式分类•自动式减压阀：通过感应介质压力的变化来自动调节阀门的开启和关闭，使压力维持在设定范围内。
自动式减压阀广泛应用于供水、给排水系统等领域。
•手动式减压阀：需要人工操作来调节阀门的开启和关闭状态。
手动式减压阀适用于一些特殊场合，例如实验室、医疗设备等。
3. 减压阀的选型与应用在选择减压阀时，需要考虑以下因素： - 工作压力范围：根据系统的工作压力范围选取合适的减压阀。
- 流量要求：根据系统的流量要求选择合适的减压阀流量系数。
- 温度和介质：考虑介质的温度和特性，选择耐高温、耐腐蚀的减压阀材质。
- 压力调节精度：根据系统的要求，选择适合的压力调节精度的减压阀。
减压阀广泛应用于以下领域： - 给排水系统：用于调节城市自来水的水压，保障用水安全和供应稳定。
- 锅炉系统：用于调节锅炉的汽压，保护锅炉和管道的安全运行。
减压阀 技术规程
减压阀技术规程减压阀是在给水系统中能减动压和静压，能有效设定出口压力，且出口压力在流量变化时能够保持相对稳定的压力调节装置。
给水减压阀可根据工作原理和结构形式不用，可分为比例式减压阀、可调式减压阀、双极减压阀。
其中，可调式减压阀又可分为稳压式减压阀、压差式减压阀，其技术规程如下。
一、一般规定1.减压阀主要用于调整给水系统的供水压力，设置于用水设施前的管道上，适用介质为清洁水，适用于介质温度不大于80℃的场合。
2.减压阀的流量应按设计流量。
在设计流量时，减压阀的出口压力应满足阀后供水压力的要求。
3.减压阀的进口压力P1不宜大于1．5MPa，用于消防给水系统时可不大于2．0MPa。
4.减压阀在给水系统中的设置方式可分为单阀减压、并联减压和串联减压等方式。
二、给水减压阀及其配置1.给水减压阀的选型应符合下列规定：（1）比例式减压阀、差压式减压阀应设置在进口压力稳定(如上游为高位水箱供水、恒压变频供水等)的场合；其进水管道不应挪作他用或与流量较大的用户管道相连通，其进口压力的变化幅度宜小于0．02MPa。
（2）稳压式减压阀可用于进口压力变化幅度较大的场合，其进口压力变化幅度宜小于25％。
（3）对出口压力稳定性要求较高的场合，应选择稳压式减压阀；异径并联减压方式中的减压阀应选择稳压式减压阀。
（4）当并联减压方式中两个减压阀的安装标高不一致时，应选用稳压式减压阀。
（5）在减压分区内压力超过0．2MPa的进户管道上宜采用直接作用式稳压减压阀或直接作用式差压减压阀，分区减压阀组应选用稳压式减压阀。
（6）当减压阀的动态减压差℃P小于0．15MPa时，宜选用差压式减压阀，且宜分层或分户设置。
（7）串联减压的减压阀，宜采用不同类型的减压阀；供水干管串联减压，前一级减压阀可选用比例式减压阀，后一级减压阀可选用稳压式减压阀；（8）双级减压阀可设置在需要串联减压的管道上。
2.给水减压阀设计参数应包括下列内容：（1）进口压力P1；（2）出口压力P2；（3）减压阀类型；（4）公称尺寸DN；（5）采用双级减压阀时，宜标注两个减压阀瓣之间的中间压力P m。
减压阀的分类及工作原理
减压阀的分类及工作原理
减压阀按照不同的分类标准可以分为以下几种类型：
1. 按照结构分类：
- 弹簧式减压阀：通过弹簧的弹力控制阀门的开启和关闭，当进气压力超过设定压力时，弹簧被压缩，阀门开启，释放多余气体，从而将压力维持在设定值以下。
- 气动减压阀：利用气体动力将阀芯推动和控制。
通常通过一个控制气压来调节阀的开启程度，从而控制压力的大小。
- 液压减压阀：通过液压力平衡的原理来实现减压功能，当进气压力超过设定值时，液压系统控制阀门开启，使压力保持在设定值以下。
2. 按照控制方式分类：
- 手动减压阀：通过手动操作，调节阀门的开启程度，从而控制压力的大小。
- 自动减压阀：通过自动感应到进气压力变化，调节阀门开启程度，保持设定压力稳定。
工作原理：
减压阀的工作原理是通过调节阀门的开启程度，控制流体通过阀门的面积，从而达到降低压力的目的。
当进气压力超过设定值时，减压阀会自动打开，将多余的流体释放出来，以维持压力在设定的范围内。
当进气压力低于设定值时，减压阀
会自动关闭，防止流体过度排出。
通过不断调节阀门的开合程度，减压阀可以精确地控制压力的大小。
减压阀的分类
减压阀的分类减压阀是一种用于控制气体或液体压力的装置，广泛应用于工业、建筑、航空航天等领域。
根据不同的工作原理和结构特点，减压阀可以分为多种类型。
本文将从以下几个方面对减压阀的分类进行详细介绍。
一、按照工作原理分类1. 弹簧式减压阀弹簧式减压阀是一种通过弹簧力控制阀门开启和关闭的减压阀。
当进口压力超过设定值时，弹簧会被挤压，使得阀门打开，允许部分流体流出以降低出口压力。
反之，当进口压力下降时，弹簧会使得阀门关闭，保持出口压力稳定。
2. 液力式减压阀液力式减压阀是一种利用液体动量原理进行调节的减压阀。
当进口流体速度增加时，液体动能也增加，在缩小的通道中产生高速涡流和低静态压力区域，从而使得进口流体的动能转化为静态能，并且降低了出口压力。
3. 气动式减压阀气动式减压阀是一种通过空气或气体信号控制阀门开启和关闭的减压阀。
当进口压力超过设定值时，空气或气体信号会使得阀门打开，允许部分流体流出以降低出口压力。
反之，当进口压力下降时，空气或气体信号会使得阀门关闭，保持出口压力稳定。
二、按照结构特点分类1. 活塞式减压阀活塞式减压阀是一种利用活塞运动来调节流量的减压阀。
它通常包括一个带有弹簧的活塞和一个与之相配合的缸体。
当进口流体增加时，活塞会向上移动，缩小通道并调节流量以降低出口压力。
反之，当进口流体减少时，弹簧会使得活塞向下移动，并扩大通道以保持出口压力稳定。
2. 膜片式减压阀膜片式减压阀是一种利用膜片来调节流量的减压阀。
它通常包括一个带有弹簧的膜片和一个与之相配合的阀体。
当进口流体增加时，膜片会向上弯曲，缩小通道并调节流量以降低出口压力。
反之，当进口流体减少时，弹簧会使得膜片恢复原状，并扩大通道以保持出口压力稳定。
3. 喷嘴式减压阀喷嘴式减压阀是一种利用喷嘴原理来调节流量的减压阀。
它通常包括一个带有喷嘴和调节阀门的管道系统。
当进口流体增加时，喷嘴的缩小截面积会产生高速涡流和低静态压力区域，并且通过调节阀门来控制进口流量以降低出口压力。
减压阀的工作原理及作用
减压阀的工作原理及作用一、减压阀的概述减压阀是一种自动调节流体压力的装置，其作用是将高压流体降低到所需的低压水平。
减压阀广泛应用于各种工业生产、建筑和民用设施中，以确保系统的正常运行和安全性。
二、减压阀的工作原理1. 原理概述：减压阀通过调节流体通道中的截面积来调节流量，从而达到降低流体压力的效果。
其主要由弹簧、活塞、调节阀等组成。
2. 工作过程：当高压液体进入减压阀时，它会推动活塞向上移动，直到弹簧达到平衡状态。
在此状态下，活塞与调节阀之间的间隙会使液体通过一个小孔进入下游管道，从而降低了液体的压力。
3. 调节范围：减压阀一般具有广泛的调节范围，在不同应用场合下可以实现不同程度的降低液体压力。
三、减压阀的作用1. 保护设备：在某些情况下，高压液体可能会对设备造成损坏或破坏。
减压阀可以通过降低液体压力来保护设备的安全。
2. 节约能源：在一些应用场合中，过高的液体压力意味着浪费能源和资源。
减压阀可以通过降低液体压力来节约能源和资源。
3. 提高生产效率：在一些生产场合中，液体的流量和压力需要精确地控制以保证生产效率。
减压阀可以实现对流量和压力的精确调节，从而提高生产效率。
4. 保护人员安全：在某些情况下，过高的液体压力可能会对工作人员造成伤害。
减压阀可以通过降低液体压力来保护工作人员的安全。
四、减压阀的分类1. 气动式减压阀：气动式减压阀通过使用气动信号控制活塞位置来调节流体通道中的截面积，从而达到降低流体压力的效果。
2. 机械式减压阀：机械式减压阀通过使用弹簧或重物来控制活塞位置，从而实现对流体压力的调节。
3. 液压式减压阀：液压式减压阀通过使用液压信号控制活塞位置来调节流体通道中的截面积，从而实现对流体压力的调节。
五、减压阀的应用领域1. 工业生产：减压阀广泛应用于各种工业生产中，以确保系统的正常运行和安全性。
2. 建筑设施：在建筑设施中，减压阀可以用于调节水流量和水压，以满足不同场合下的需求。
减压阀知识点总结
减压阀知识点总结一、减压阀的基本概念减压阀是一种用于控制流体压力的装置，通常用于降低高压管道中的流体压力，以确保管道和设备的安全运行。
减压阀通常被安装在管道系统中，通过调节阀门的开度，可以使流体在通过阀门时受到一定的阻力，从而实现对流体压力的调节。
减压阀的工作原理是利用阀门的开合来调节流体通过的通量，以达到所需的压力值。
二、减压阀的分类1. 按用途分类按用途来分类，减压阀可以分为工业减压阀、民用减压阀、船用减压阀等。
其中，工业减压阀通常用于工业管道系统中，用于降低高压流体的压力；民用减压阀则主要用于民用自来水管道系统中，用于降低自来水的水压；船用减压阀则主要用于船舶管道系统中，用于降低船舶上流体的压力。
2. 按结构分类按结构来分类，减压阀可以分为活塞式减压阀、薄膜式减压阀、弹簧式减压阀等。
其中，活塞式减压阀的调压范围较宽，适用于调节较大的压力差；薄膜式减压阀由于结构简单、体积小，因此适用于一些场合空间有限；弹簧式减压阀则结构紧凑、灵敏度高，适用于一些对流体调压要求严格的场合。
3. 按工作原理分类按工作原理来分类，减压阀可以分为调节型减压阀、安全型减压阀等。
其中，调节型减压阀主要用于对流体压力进行精确调节；安全型减压阀则主要用于在管道中产生过压时，通过减压来保护管道和设备的安全。
三、减压阀的结构与原理减压阀一般由阀体、阀盖、阀座、阀门、弹簧等部件组成。
其工作原理是通过调节阀门的开合来改变流体通过的截面积，从而改变流体阻力，以实现对流体压力的调节。
当管道中的流体压力超过设定值时，弹簧会受到压力而压缩，使得阀门关闭，从而减小流体通过的截面积，降低流体压力；反之，当流体压力低于设定值时，弹簧得到释放，使得阀门打开，增大流体通过的截面积，提高流体压力。
四、减压阀的选型与安装1. 选型在选型减压阀时，需要考虑流体的压力、流量、介质、工作温度等因素。
通常需要根据管道系统的工作条件来选择合适的减压阀型号和规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：减压孔板产品说明：
一、原理和适用范围：一.ZSPB系列减压孔板主要工作原理是对流体动力减压。
当流动水经过减压孔板时由于局部阻力损失，在减压孔板处产生水头压力降（水头损失H）。
从而可以降低底层的自动喷水灭火设备和消火栓的出口压力及出口流量。
高层建筑由于层数较多，高低层所承受的静水压力不一样，实际出水量相差很大，作用时，底层的自动喷水设备和消火栓出水量，远远超过顶层的设计流量。
减压孔板相对于减压阀来说，系统比较简单，投资较少，管理方便。
但减压孔板只能减动压，不能减静压，且下游的压力随上游压力和流量而变，不够稳定。
另外，减压孔板容易堵塞。
可以在水质较好和供水压力较稳定的情况下采用。
ZSPB系列减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。
目前，高层建筑由于层数较多。
高层和低层所承受的静水压力不一样。
出水时，低层的水流动压力比高层的水流动压力大很多。
扑救火灾时，低层消防水带往往爆裂，本系列减压孔板对水流的动压力具有减压功能。
当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。
自动喷水灭火系统设计规范gb 50084—2001
二. 减压孔板应符合下列规定：
1 应设在直径不小于5omm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；
2 孔口直径不应小于设置管段直径的3o％，且不应小于20mm；
3 应采用3mm以上厚度不锈钢板材制作。
（1）为克服喷水不均匀性所设置的减压装置宜采用减压孔板，不宜采用减压阀。
由于减压阀需要在阀前加设过滤器，因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压；
（2）减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖
向的喷水不均匀性，其位置设在各层配水管或配水干管的起点端，一般设在安全信号阀之后；
（3）配水支管上不宜设置减压孔板。
因为规范规定，减压孔板应设置在直径不小于50毫米的水平管段上，若配水支管直径大于等于50毫米，则该支管上的喷头一般较多。
三、孔板型 1、型号：
ZSPB- d/D ZSPB：表示孔板 :类别-A型-C型 d：表示孔板内径； D：表示孔板安装管道的公称管径；
a.ZSPBA-d/D型孔板，直接安装于消火栓下部，进水口内，或装于相应尺寸的活接头内，当装于活接头内时，应当加胶垫固定。
b.ZSPBC-d/D型孔板，用于法兰连接的管道上，适用于(JB81-59)压力为1-1.6MPa 的法兰，安装时应当另加密封垫
减压阀
常用的减压阀按结构形式分为薄膜式、弹簧式和活塞式三种，按作用形式分为：比例式和定压式。
定压式减压阀中有一种既减动压，又减静压，且阀前压力可任其变化，而阀后压力可稳定在所需压力的减压稳压阀。
消火栓给水系统当采用减压阀进行给水分区时，为满足规范中关于消火栓栓口的静、动压的要求，此时宜采用既能减动压又能减静压、且还具有稳压作用的可调式薄膜减压阀。
对于较大减压比如超过5:1场合，为了减轻每个阀的负担，减轻阀内气蚀和磨损，延长使用寿命，宜采用两个减压阀串联减压；对于流量变化较大的场合，宜采用双阀并联，这样可使每个减压阀处于合适的流量负载状态，避免噪音；薄膜式减压阀宜水平安装。
对于并联使用的减压阀阀组，宜采用不同的口径，并正确设定不同的阀后压力，以使两个阀门根据流量由小到大(由正常到高峰)先后投入使用。
减压孔板
减压孔板相对于减压阀来说，系统比较简单，投资较少，管理方便。
但减压孔板只能减动压，不能减静压，且下游的压力随上游压力和流量而变，不够稳定。
另外，减压孔板容易堵塞。
可以在水质较好和供水压力较稳定的情况下采用。
自动喷水灭火系统设计规范gb 50084—2001
作用上,孔板仅减动压,一般仅用于消火栓前或喷淋支管段,减压阀既减动压又减静压,很多超压的地方均可用.安装上,孔板仅为两法栏板中加一孔板,较易,而减压阀要配套阀.过滤器.压力表等.价格更差大了。
