支管减压阀的安装
阀门安装一般规定
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院阀门安装一般规定目录1.总则2.阀门安装一般规定3.减压阀的安装4.安全阀的布置1. 总则1.0.1本规定适用于我院设计的工艺装置中的工艺及公用工程系统中的阀门的安装。
1.0.2本规定适用闸阀、截止阀、球阀、蝶阀、止回阀和减压阀。
安全阀、调节阀、疏水阀的安装见各专门规定。
1.0.3本规定与中国石化集团公司的有关标准、规范相矛盾时，按集团公司的有关标准、规范执行。
2. 阀门安装的一般规定2.0.1阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。
当PID对某些阀门安装位置有具体要求时，应按工艺要求设置2.0.2阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。
2.0.3装置区内的阀门应布置在容易接近、便于操作、维修的地方。
成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。
2.0.4需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。
气动和电动阀也同样应布置在方便接近的地方。
2.0.5对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。
2.0.6阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。
当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。
不同方位上阀门的安装高度和距离详见图2.0.6。
2.0.7阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm 左右。
为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。
2.0.8安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。
支管减压阀的规格型号
支管减压阀的规格型号1. 什么是支管减压阀支管减压阀是一种安装在管路上的控制阀门，其主要功能是减少管道中的压力，保护后续设备不受过高压力的损害。
支管减压阀在工业生产中起着重要作用，广泛应用于石油、化工、电力、建筑等领域。
2. 支管减压阀的作用原理支管减压阀采用自动调节阀的形式，通过控制阀芯开合情况来调节流体通过管道的速度和压力。
当管道压力超过设定值时，阀门自动开启，将部分流体释放出来，以降低管道压力。
当管道压力低于设定值时，阀门自动关闭，阻止流体进一步流失，以增加管道压力。
3. 支管减压阀的规格选择选择适合的支管减压阀规格是确保其正常运行的重要环节。
以下是一些应该考虑的因素：3.1 流量要求根据实际需要确定管道中要通过的流体流量大小，这将决定支管减压阀的尺寸。
流量越大，所选用的支管减压阀尺寸就越大。
3.2 压力范围确定所需支管减压阀的压力范围。
一般来说，支管减压阀的压力范围应在管道压力的 1.2-1.5 倍之间。
3.3 温度要求支管减压阀的工作温度范围应满足实际需求，并能够在恶劣环境下正常工作。
注意选择适合的材料，以确保在高温或低温情况下不会发生损坏或失效。
3.4 材料选择支管减压阀在流体中的接触部位应选用抗腐蚀能力较强的材料，以延长使用寿命并保证工作稳定。
3.5 其他因素考虑其他因素，如阀门的密封性能、可靠性、维护方便性等。
4. 支管减压阀的常见型号根据不同的使用场景和要求，支管减压阀有多种型号可供选择。
以下列举了几种常见的型号：4.1 直通式支管减压阀直通式支管减压阀结构简单，操作方便。
它适用于对流体压力要求不高的场合，在流量调节和常规控制方面有良好的性能表现。
4.2 双座式支管减压阀双座式支管减压阀具有更好的流量控制能力和更稳定的调节性能。
它通常用于对流量要求较高的场合，如高压流体控制。
4.3 活塞型支管减压阀活塞型支管减压阀是一种结构简单、操作灵活的阀门。
它在稳态下具有更好的调压特性，适用于需要快速响应和精确调节的场景。
减压阀安装
减压阀安装：减压阀用于蒸气采暖管道系统中，其作用是将高压蒸气变为低压蒸气，达到采暖的正常工作压力。
安装的具体要求如下：(1)减压阀安装组成时，应用焊接或丝扣连接，其余附属配件应按设计规定选用。
一般截止阀用法兰连接；旁通管用弯管采用焊接连接。
如设计无规定时，其组成和安装的尺寸，可参考图9和表7所列数值。
减压阀安装尺寸表(mm) 表7减压阀规模 A B C D E F G DN25 1100 400 350 200 1350 250 200 DN32 1100 400 350 200 1350 250 200 DN40 1300 500 400 250 1500 300 250 DN50 1400 500 450 250 1600 300 250 DN65 1400 500 500 300 1650 350 300 DN80 1500 550 650 350 1750 350 350 DN100 1600 550 750 400 1850 400 400 DN125 1800 600 800 450 －－－DN150 2000 650 850 500 －－－(2)水平安装时其托架至少要两个，分别安装在减压阀的两侧的阀门外侧，减压器中心距墙面应不小于200mm，但不得任意加大；安装完试汽时应根据设计要求试压调整，并做出调整后的标记。
疏水器安装：疏水器在采暖系统中用于排除管道中的凝结水。
根据采暖管道的压力，一般高压时为疏水器，低压为回水器(又称回水门)。
高低压采暖管道用疏水器(回水器)的组对安装方法与技术要求如下：(1)安装时应根据设计图要求的疏水器的型号、规格(常用疏水器的型号、尺寸规格见表8组装后，再行安装(见图10)。
(2)高压疏水器安装，应先进行疏水器安置的组对，后进行安装。
(3)高压疏水器组装时，按图中要求用两道型钢作托架，卡固在两侧阀门的外侧。
其托架埋设在墙内深度不小于150mm。
(4)低压回水器(配管回水器)组对时，直径在25mm以下的均应以丝扣连接，组对的样式、规格应根据图纸要求。

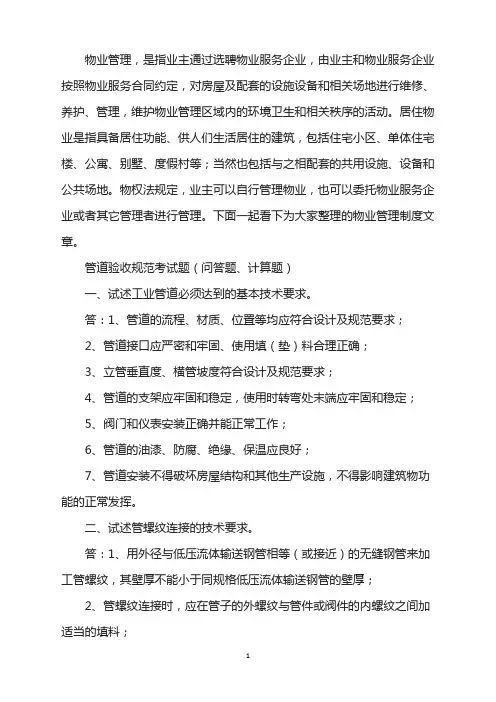

管道验收规范考试题(问答题计算题)
物业管理，是指业主通过选聘物业服务企业，由业主和物业服务企业按照物业服务合同约定，对房屋及配套的设施设备和相关场地进行维修、养护、管理，维护物业管理区域内的环境卫生和相关秩序的活动。
居住物业是指具备居住功能、供人们生活居住的建筑，包括住宅小区、单体住宅楼、公寓、别墅、度假村等；当然也包括与之相配套的共用设施、设备和公共场地。
物权法规定，业主可以自行管理物业，也可以委托物业服务企业或者其它管理者进行管理。
下面一起看下为大家整理的物业管理制度文章。
管道验收规范考试题（问答题、计算题）一、试述工业管道必须达到的基本技术要求。
答：1、管道的流程、材质、位置等均应符合设计及规范要求；2、管道接口应严密和牢固、使用填（垫）料合理正确；3、立管垂直度、横管坡度符合设计及规范要求；4、管道的支架应牢固和稳定，使用时转弯处末端应牢固和稳定；5、阀门和仪表安装正确并能正常工作；6、管道的油漆、防腐、绝缘、保温应良好；7、管道安装不得破坏房屋结构和其他生产设施，不得影响建筑物功能的正常发挥。
二、试述管螺纹连接的技术要求。
答：1、用外径与低压流体输送钢管相等（或接近）的无缝钢管来加工管螺纹，其壁厚不能小于同规格低压流体输送钢管的壁厚；2、管螺纹连接时，应在管子的外螺纹与管件或阀件的内螺纹之间加适当的填料；3、当输送温度较高的蒸汽管道时，只需涂上白漆即可，或者用石棉纤维作填料；4、冷冻管道和石油管道采用黄粉（一氧化铅）、甘油调合物；5、拧紧管螺纹应选用合适的管子钳，螺纹拧紧后，应露出2-3牙螺尾，将多余的白漆麻丝清理干净。
三、试述管道焊缝位置应遵循的规定。
答：1、直管段上两对接焊口中心面间的距离，当D、N≥150mm 时，不应小于150mm；当D、N＜150mm时，不应小于管子的外径；2、焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径；3、卷管的纵向焊缝应置于易检修的位置，且不宜在底部；卷管对接时，两纵向焊缝间距应大于100mm,支管外壁距焊缝不宜小于50mm；4、环焊缝距支吊架净距不应小于50mm，需热处理的焊缝不得小于焊缝宽度的5倍，且不得小于100mm；5、不宜在管道焊缝及其边缘上开孔，管道穿墙或楼板加套管时，套管内不准有焊缝。

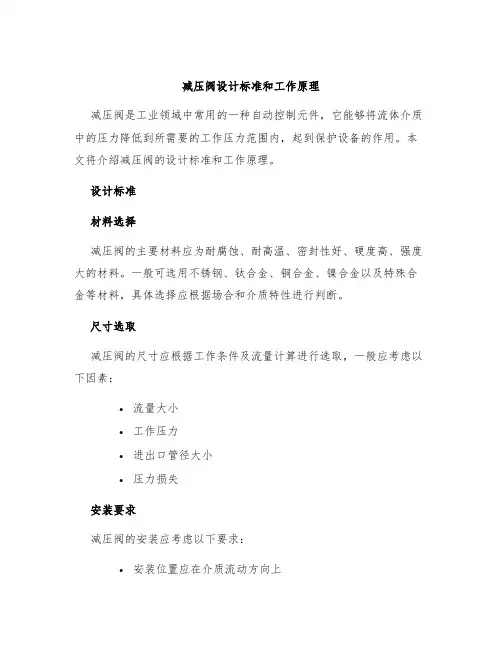

减压阀设计标准和工作原理
减压阀设计标准和工作原理减压阀是工业领域中常用的一种自动控制元件，它能够将流体介质中的压力降低到所需要的工作压力范围内，起到保护设备的作用。
本文将介绍减压阀的设计标准和工作原理。
设计标准材料选择减压阀的主要材料应为耐腐蚀、耐高温、密封性好、硬度高、强度大的材料。
一般可选用不锈钢、钛合金、铜合金、镍合金以及特殊合金等材料，具体选择应根据场合和介质特性进行判断。
尺寸选取减压阀的尺寸应根据工作条件及流量计算进行选取，一般应考虑以下因素：•流量大小•工作压力•进出口管径大小•压力损失安装要求减压阀的安装应考虑以下要求：•安装位置应在介质流动方向上•进口支管要短、粗、直，避免存在减压前缩流现象•出口支管要短、直，尽量少有弯头和阻塞物，以减少介质流阻•对于粘度大的介质，应考虑提供加热装置在阀体外加热工作原理基本结构减压阀的基本结构分为阀芯、弹簧、调节螺母和阀体等组成。
工作过程减压阀的工作过程如下：介质经过进口，进入阀体，在阀芯、弹簧的作用下，介质压力发生了变化，从而使得介质在出口处得到减压。
具体来说，减压阀的工作过程如下：•当介质压力达到设定值时，阀芯受到介质压力的作用，开始上升•阀芯上升时，减小阀口的开度，从而达到减小介质流量的目的•当介质压力下降到设定范围内时，弹簧作用使阀芯下降，增大阀门开度，从而增加介质流量•这样，减压阀便能够保持介质压力在一定的范围内工作要点减压阀的工作要点包括：•阀门开度的调节：在满足介质流量需求的情况下，减小阀门开度能够提高阀门的整体精度•弹簧的调节：一般情况下，应根据实际场合进行适当调节，以保证介质的稳定性和精度•阀门稳定性的保证：通过工程设计和施工，保证阀门的稳定性，避免阀门漏气、卡滞等情况的发生结论减压阀作为一种重要的自动控制元件，在工业领域中具有广泛的应用。
本文介绍了减压阀的设计标准和工作原理，包括材料选择、尺寸选取、安装要求、基本结构、工作过程和工作要点等方面。
在实际应用过程中，应根据具体场合和介质特性进行选择和调整，以达到最佳效果。
阀门安装一般规定
阀门安装一般规定目录1、总则 (1)2、阀门安装一般规定 (1)3、减压阀的安装 (3)4、安全阀的布置 (4)1、总则、本规定适用于我院设计的工艺装置中的工艺及公用工程系统中的阀门的安装。
、本规定适用闸阀、截止阀、球阀、蝶阀、止回阀和减压阀。
安全阀、调节阀、疏水阀的安装见各专门规定。
、本规定与中国石化集团公司的有关标准、规范相矛盾时，按集团公司的有关标准、规范执行。
2、阀门安装的一般规定、阀门应根据管道及仪表流程图（PID）上所示类型及数量设置。
当PID对某些阀门安装位置有具体要求时，应按工艺要求设置、阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。
、装置区内的阀门应布置在容易接近、便于操作、维修的地方。
成排管道上的阀门应集中布置，并考虑设置操作平台或梯子。
、需要经常操作、维修和更换的阀门，应位于地面、平台或靠近梯子容易接近处。
气动和电动阀也同样应布置在方便接近的地方。
、对于不需要经常操作的阀门（只在开停车时使用），如果在地面上无法操作时，也应布置在能架设临时梯子的地方。
、阀门手轮的中心距操作面的高度为750～1500mm之间，最佳高度为1200mm，不需经常操作的阀门安装高度可达1500～1800mm。
当安装高度无法降低且又需要经常操作时，设计时应考虑设操作踏步。
不同方位上阀门的安装高度和距离详见附图。
、阀门手轮中心距操作面的高度超过1800mm时，应设置链轮挂钩，链轮的链距地面宜为800mm左右。
为不影响应链轮操作，将链子下端挂在靠近的墙上或柱子上。
、安装在管沟内的阀门，当打开沟盖板能够操作时，阀门的手轮不应低于沟盖板下300mm，当低于300mm以下时，应设阀门伸长杆，使其手轮在沟盖板下100mm以内。
、安装在管沟内的阀门需要在地面上操作的，或安装在上一层楼面（平台）下方的阀门，可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。
伸长杆的手轮距操作面1200mm左右为宜。
阀门安装的5大要点、14大禁忌、27项注意事项
阀门安装的5大要点、14大禁忌、27项注意事项阀门在流体系统中，是用来控制流体的方向、压力、流量的装置。
在施工过程中，阀门安装的质量，直接影响到日后的正常运行，所以必须注意。
阀门安装5 大要点1方向和位置许多阀门具有方向性➘例如截止阀、节流阀、减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。
一般阀门，在阀体上有方向标志。
万一没有，应根据阀门工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修，这就是截止阀为什么不可安反的道理。
其它阀门也有各自的特性。
阀门安装位置，必须方便于操作➘即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜，以免操作别扭。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸门不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。
同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
2施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前➨❶应仔细核对所有阀门的型号与规格是否符合设计要求。
（根据阀门型号和出厂说明书，检查它们是否可以在所要求的条件下应用，必要时作水压或气压试验。
）❷此外，还应检查填料是否完好，压盖螺栓有否足够的调节余量，并要检查阀杆和阀盘是否灵话，有无卡住和歪斜现象。
（阀盘密封面必须关闭严密，对螺纹连接的阀门，应检查螺纹质量。
暖通空调知识：如何安装阀门及仪表[工程类文档]
![暖通空调知识：如何安装阀门及仪表[工程类文档]](https://img.taocdn.com/s3/m/43014cc2e2bd960591c677d9.png)
暖通空调知识：怎样安装阀门及仪表[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!一、阀门安装的一般要求l）阀门安装地点应不阻碍设施、管路及阀门自己的操作和检修。
最适合的安装高度为距操作面左右。
当阀门手轮中心的高度超出操作面2m时，关于集中部署的阀组或操作屡次的独自阀门及安全阀，应设平台;对不常常操作的阀门也应采纳适合的举措（如链轮、延长杆、活动平台或活动梯子等）。
链轮的链条不该阻碍通行。
内有危险介质的管道和设施上的阀门，不得安装在人的头部高度范围内，免得伤人。
（2）水平管道上的阀门的阀杆最好垂直向上或向左或右偏 45.水安全装也可，但不准向下。
垂直管道上的阀门杆朝向操作面，但应注意不要影响通行。
（3）关于质量较大的阀门，应在邻近建立支架，阀门法兰与支架间距应大于300mm;关于大型阀门，应试虑吊装的条件。
（4）平行部署管道上的阀门，此中心线尽量对齐。
手轮间的净距不该小于100mm。
阀门应尽量凑近干管和设施安装。
与设施管嘴相连结的阀门，若公称压力、直径、密封面形式与设施管嘴法兰同样或对应时，可直接连结。
从干管引出的支管，一般要在凑近根部且在水平管段上设切断阀。
5）起落式止回阀应装在水平管段上;立式起落式止回阀可装在垂直管道上;旋启式止回阀应优先装在水平管道上，也可装在管内介质自下而上流动的垂直管道上。
底阀应装在离心泵吸人管的立管端;减压阀、调理阀应垂直装在水平管道上。
地下管道的阀门应设在管沟内或阀门井内。
消防水阀门井应有显然的标记，安装在设施上或管道上均应垂直安装。
二、减压阀的安装减压阀组不该设置在凑近挪动设施或简单受冲击的部位，应设置在振动小、有足够空间和便于检修的部位。
为了检修需要，减压阀组应设切断阀和旁路阀。
为防备杂质磨损，可在减压阀前设置Y形过滤器。
阀组后应设置安全阀，当压力超出设定值时，能起泄压作用。
蒸汽系统的减压阀组前，应设疏水器或汽水分别器。
阀组最低处应设导淋阀。
