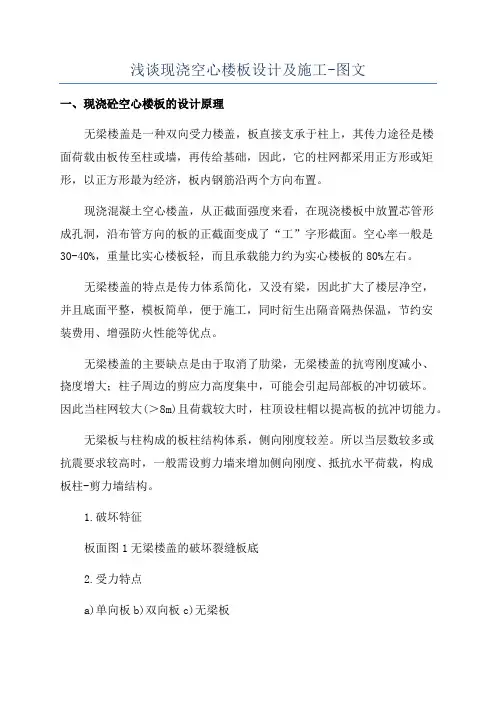

浅谈现浇空心楼板设计及施工-图文一、现浇砼空心楼板的设计原理无梁楼盖是一种双向受力楼盖，板直接支承于柱上，其传力途径是楼面荷载由板传至柱或墙，再传给基础，因此，它的柱网都采用正方形或矩形，以正方形最为经济，板内钢筋沿两个方向布置。
现浇混凝土空心楼盖，从正截面强度来看，在现浇楼板中放置芯管形成孔洞，沿布管方向的板的正截面变成了“工”字形截面。
空心率一般是30-40%，重量比实心楼板轻，而且承载能力约为实心楼板的80%左右。
无梁楼盖的特点是传力体系简化，又没有梁，因此扩大了楼层净空，并且底面平整，模板简单，便于施工，同时衍生出隔音隔热保温，节约安装费用、增强防火性能等优点。
无梁楼盖的主要缺点是由于取消了肋梁，无梁楼盖的抗弯刚度减小、挠度增大；柱子周边的剪应力高度集中，可能会引起局部板的冲切破坏。
因此当柱网较大(＞8m)且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。
无梁板与柱构成的板柱结构体系，侧向刚度较差。
所以当层数较多或抗震要求较高时，一般需设剪力墙来增加侧向刚度、抵抗水平荷载，构成板柱-剪力墙结构。
1.破坏特征板面图1无梁楼盖的破坏裂缝板底2.受力特点a)单向板b)双向板c)无梁板图1单向板、双向板和无梁板的受力比较无梁楼盖可按柱网划分成若干区格，将其视为由支承在柱上的“柱上板带”和弹性支承于柱上板带的“跨中板带”组成的水平结构，柱中心线两侧各1/4跨度范围内的板带称为柱上板带，跨中板带是柱上板带之间的部分，其宽度是跨度的1/2。
考虑到钢筋混凝土板具有内力重分布的能力，可以假定在同一种板带宽度内，内力的数值是均匀的，钢筋也可以均匀地布置。
亦可以从用暗梁形式来配置。
（暗梁形式详“空心楼盖规程”）图3无梁楼盖柱上板带的划分3.内力计算（空心楼盖规程）（1）拟梁法（2）直接设计法（3）等代框架法等代框架法是把整个结构分别沿纵、横柱列划分为具有“等代框架柱”和“等代框架梁”的纵向等代框架和横向等代框架。
