高速相机基本参数
高速相机基本参数
高速相机随着工业化的发展而产生，其基本参数也在不断的变化着，高速相机以其高频率的拍摄速度捕捉高速移动物体的运动轨迹，能够捕捉到我们肉眼所不能捕捉到的画面，是用于工业流水线上一个重要的工具。
高速相机的基本参数与机器的型号有关，信号不同，其基本参数也不同。
下面以国内外两款机型作为说明。
进口的奥林巴斯的i-speed 3,其分辨率2,000帧/秒时为1280 x 1024，最高帧速率150,000帧/秒。
快门有1微秒，电源开启后，自动电子纠正单个固定模式噪声（FPN）。
千兆位以太网连接，可选触发器类型0.5V TTL /普通/ BROC / ROC /活动视频，F型镜头安装支架。
国产的千眼狼2F-16，其最高分辨率16M (4600×3440)，支持小画幅时65,000帧/秒的拍摄速度。
软件支持后触发，支持多相机同步拍摄。
它还兼容尼康、宾得、佳能等单反镜头，接1:1单反微距镜头可以拍摄最小3.9μm的物体，更是精确到1/100微秒的采集时间。
千眼狼2F-16高速相机还独创USB3.0接口，连接方便。
摄影对焦知识：如何使用高速摄影模式拍摄清晰的照片
摄影对焦知识：如何使用高速摄影模式拍摄清晰的照片摄影对焦知识：如何使用高速摄影模式拍摄清晰的照片随着相机技术的不断发展，高速摄影已经成为了摄影爱好者和专业摄影师们的最爱。
高速摄影是指以高速连拍模式拍摄快速移动或运动中的物体，并在照片中保持物体的清晰度和轮廓。
但是，要想拍出一张清晰的高速摄影照片并不容易，需要一定的技巧和经验。
在本文中，我们将介绍高速摄影模式的使用方法和一些实用技巧，以便您能够拍出清晰的高速摄影照片。
1.选择合适的相机首先，要想拍摄清晰的高速摄影照片，您需要一台具有高速连拍模式的相机。
选择一部具有高fps（每秒帧数）的相机，这样可以确保您在拍摄时获得足够多的图片来捕捉物体在运动过程中的细节。
此外，还需要选择一个具有快速自动对焦系统的相机，以便能够迅速准确地对准物体。
2.设置快门速度在拍摄高速移动或运动中的物体时，快门速度是非常重要的。
如果快门速度太慢，就会导致照片模糊或抖动，而快门速度过快则会使照片过暗。
因此，您需要选择一个合适的快门速度，以适应正在拍摄的环境和物体的速度。
通常情况下，快门速度应该设置在1/1000秒左右，但是具体的快门速度应该根据光线的条件和物体的速度进行微调。
3.手动对焦或使用连续自动对焦在高速摄影中，对焦也是至关重要的，如果您的相机无法正确对焦，那么您的照片就会成为模糊的。
手动对焦可以帮助您更加准确地对焦，但这意味着您需要在拍摄前多次预览并微调相机。
如果您想以更快的速度拍摄，那么连续自动对焦可以是更好的选择，这样您的相机可以自动跟踪物体并保持对焦。
然而，连续自动对焦也需要相机具有快速和准确的自动对焦系统，否则可能会出现错误的对焦。
4.找到合适的光线找到合适的光线是高速摄影的重要因素之一。
如果光线不足，则需要使用较高的ISO来增加灵敏度，这可能会导致噪点。
如果光线太亮，则需要使用快门速度更快的快门速度，而这可能会使照片过暗。
因此，您需要寻找最适合您的拍摄环境的光线条件，并根据实际需要进行微调。

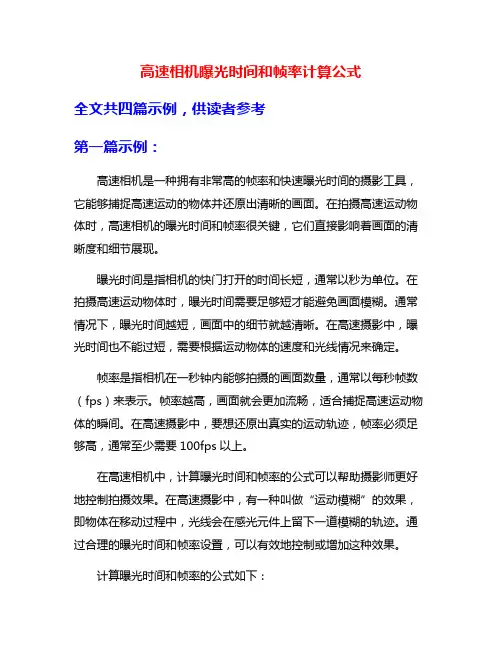

高速相机曝光时间和帧率计算公式
高速相机曝光时间和帧率计算公式全文共四篇示例，供读者参考第一篇示例：高速相机是一种拥有非常高的帧率和快速曝光时间的摄影工具，它能够捕捉高速运动的物体并还原出清晰的画面。
在拍摄高速运动物体时，高速相机的曝光时间和帧率很关键，它们直接影响着画面的清晰度和细节展现。
曝光时间是指相机的快门打开的时间长短，通常以秒为单位。
在拍摄高速运动物体时，曝光时间需要足够短才能避免画面模糊。
通常情况下，曝光时间越短，画面中的细节就越清晰。
在高速摄影中，曝光时间也不能过短，需要根据运动物体的速度和光线情况来确定。
帧率是指相机在一秒钟内能够拍摄的画面数量，通常以每秒帧数（fps）来表示。
帧率越高，画面就会更加流畅，适合捕捉高速运动物体的瞬间。
在高速摄影中，要想还原出真实的运动轨迹，帧率必须足够高，通常至少需要100fps以上。
在高速相机中，计算曝光时间和帧率的公式可以帮助摄影师更好地控制拍摄效果。
在高速摄影中，有一种叫做“运动模糊”的效果，即物体在移动过程中，光线会在感光元件上留下一道模糊的轨迹。
通过合理的曝光时间和帧率设置，可以有效地控制或增加这种效果。
计算曝光时间和帧率的公式如下：曝光时间（秒）= 运动物体长度（米）/ （速度（米/秒）* 补偿系数）帧率（fps）= 光圈（F值）* ISO / 2运动物体长度是指物体在运动过程中经过的距离，速度是物体的运动速度，补偿系数是为了考虑物体在曝光时间内可能移动的距禿；光圈是指相机的光圈大小，ISO是感光度。
通过计算曝光时间和帧率，摄影师可以更好地控制画面的细节和清晰度。
在高速摄影中，曝光时间和帧率的设置非常关键，要根据具体的拍摄场景和需求来确定。
高速相机的曝光时间和帧率计算公式可以帮助摄影师在拍摄高速运动物体时更好地控制画面效果，展现出真实的运动轨迹和细节。
只有在掌握好曝光时间和帧率的设置方法，才能拍摄出令人满意的作品。
【2000字完】第二篇示例：高速相机在科研、工业检测、视频监控等领域中有着重要的应用价值，其特点包括高分辨率、快速拍摄、精准测量等优势。
dmc航空摄影相机技术参数
dmc航空摄影相机技术参数
DMC航空摄影相机技术参数
DMC航空摄影相机是一款专门用于航空摄影的高性能相机，其技术参数包括以下几个方面：
1. 分辨率：DMC航空摄影相机的分辨率为80万像素，可以拍摄出高清晰度的航空照片，能够满足各种航空摄影需求。
2. 感光度：DMC航空摄影相机的感光度范围为ISO 100-3200，可以在不同的光线条件下进行拍摄，保证照片的质量。
3. 快门速度：DMC航空摄影相机的快门速度范围为1/8000秒至30秒，可以捕捉到高速运动的物体，也可以进行长时间曝光拍摄。
4. 镜头：DMC航空摄影相机采用的是高品质的镜头，具有较高的分辨率和色彩还原能力，可以拍摄出真实、细腻的航空照片。
5. 存储介质：DMC航空摄影相机采用的是CF卡存储介质，可以存储大量的照片，同时也具有较高的读写速度。
6. 重量和体积：DMC航空摄影相机的重量和体积都比较轻便，方便携带和使用，可以在飞行器上进行安装和操作。
DMC航空摄影相机的技术参数使其成为了一款非常适合航空摄影的相机，可以满足各种不同的航空摄影需求。
同时，DMC航空摄影
相机还具有较高的稳定性和可靠性，可以在恶劣的环境下进行拍摄，保证照片的质量和稳定性。
因此，DMC航空摄影相机已经成为了航空摄影领域中不可或缺的一部分，为航空摄影师们提供了更多的拍摄选择和可能性。
超高速工业相机说明
摄影技术——高速摄影
苹果被子弹击穿的瞬间多彩的牛奶
炮弹飞出炮膛
左图显示的是用条纹摄影术拍摄的一些蜡烛的形象。
右边的一组图也是用条纹摄影术拍摄的电焊枪炽热的焊头加热了空气的景像，所不同的是光线在某个瞬间穿过不同热量的空气（也是根据其不同密度）而发生不同的偏离。
光线在每一瞬间的偏离照射在条纹摄影板上的不同点上。
就产生了每幅图中的视觉效果。
这是一套用于分析焊接质量的高速摄影系统，利用摄影记录，可以改进生产工艺。
用针刺破装满水的气球的情景，可以说明验证很多力学、材料学方面的科学理论。
面对突如其来的变化的
不同心理、生理反映
1.网球运动员的击球动作
2.跳水运动员跃下跳板
除了体育竞
技的目的，高速
摄影照片本身，
也是非常美妙的
艺术作品
跳绳的小姑娘
1.可以检验（己方）、侦查（敌方）武器性能
2.可以分析爆炸效果
3.研究不同弹速的破坏效果
子弹速度越快，
切割平面越平滑
子弹对不同材质物体的杀伤效果也能通过高速摄影研究出来。
这不是盛开的虞美人，而是彩色液体溅起的浪花
被高速摄影“凝固”的咖啡葡萄入水的瞬间
牛奶的浪花
不是水晶，胜似水晶。
水珠溅起的瞬间，是那么的晶莹剔透。
dmc航空摄影相机技术参数
dmc航空摄影相机技术参数
DMC航空摄影相机是一种高性能、高分辨率的航空摄影设备，其技术参数如下：
1.分辨率：该相机采用高分辨率的 CCD 感光芯片，在最高分辨率模式下可以达到 10000x8000 像素的分辨率，能够捕捉到细节非常丰富的图像。
2.动态范围：DMC航空摄影相机的动态范围非常广，可以达到 11 档，能够捕捉到极高的光线反差场景下的细节。
3.光学系统：该相机采用高品质的镜头系统，具有高清晰度、低畸变、低色散等特点，能够提供出色的成像效果。
4.快门速度：DMC航空摄影相机的快门速度非常快，可以达到
1/4000 秒的高速快门，能够捕捉到高速运动的物体。
5.感光度：该相机的感光度范围广，可以在 ISO 50 至 ISO 6400 的范围内进行调节，能够适应各种光线条件下的拍摄需求。
6.存储媒介：DMC航空摄影相机支持多种存储媒介，包括 CF 卡、SD 卡等，能够满足不同的存储需求。
7.重量和尺寸：相机非常轻便和紧凑，重量仅为 1.5kg 左右，尺寸为 200x120x100mm，非常适合航拍等特殊场景的使用。
- 1 -。
智能高速球型摄像机使用手册V2521
智能高速球型摄像机使用手册V2521本说明书是智能高速球型摄像机用户的基本说明书。
本说明书由重要的安全与警告信息、智能高速球型摄像机产品的功能说明、性能特点及参数、安装步骤、一般故障及解决方法、保护等使用智能高速球型摄像机时务必熟悉的内容构成。
首次使用智能高速球型摄像机的用户及往常使用过类似产品的用户在使用本机前最好先阅读一遍本说明书。
如可能，请最好从第1页开始按顺序阅读。
如用户希望只看需要的部分，也可参考目录加以选择。
目录—重要的安全与警告信息— 0—注意事项— (1)—产品简介— (1)—性能特点— (1)—功能说明— (2)—通常操作— (3)—球机设定— (4)—系统安装— (9)—球机性能指标— (13)—一体化摄像机性能指标— (14)—常见故障分析— (14)－维护－ (15)—重要的安全与警告信息—在开始安装与使用之前，请先阅读下列的警告信息：1．应该由通过培训的有资格的服务人员进行安装与保护，并遵守当地的电器安装规定。
2. 室内球机设计制造为室内使用，不能暴露安装于能够淋到雨或者非常潮湿的地方。
3．在重新安装或者维修后，需测量电路部分与外壳之间的电阻，检查是否绝缘良好。
应保证电路部分与外壳不短路。
4. 在安装中用于支撑重量的材料，应能承受四倍于球机的重量。
产品与手册中有下列标记：—注意事项—1．在安装使用全方位智能化高速球型摄像机机之前，请首先认真阅读本说明书。
2．球机使用电源：DC12V。
球机输入额定电压会在球机底座或者相应的地方标明。
3．球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。
4．请不要自行拆卸球机内部器件，以免影响使用，里面没有用户自行维修的零件。
5．使用中务必遵守各项电气安全标准，配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或者电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
canoneos4000d高速连拍教程
canoneos4000d高速连拍教程高速连拍是一种在短时间内连续拍摄多张照片的功能，适合拍摄需要捕捉瞬间动作或连续动作的场景。
Canon EOS 4000D 是一款入门级的单反相机，也具备了高速连拍功能。
下面是一些关于如何使用Canon EOS 4000D 进行高速连拍的教程和技巧。
首先，确保你的相机设置为连拍模式。
在相机的拍摄模式旋钮上选择“连续拍摄”或“连拍”模式。
这将使相机在按下快门按钮时连续拍摄多张照片。
接下来，选择合适的拍摄参数。
在高速连拍模式下，快门速度通常会较快。
根据拍摄场景和被拍摄对象的运动速度，选择适当的快门速度来决定每一帧的清晰度。
此外，选择合适的对焦模式也很重要。
在高速连拍模式下，使用连续自动对焦模式（AI Servo）可以确保相机能够持续追踪被拍摄对象的运动，并在每一帧中保持对焦准确。
如果你想要拍摄连续动作的序列，可以使用预设连拍功能。
在 EOS 4000D 上，这个功能叫做“高速连拍模式”（High-speed Continuous Shooting）。
在这个模式下，按住快门按钮不放，相机会连续拍摄一系列照片，直到你松开快门按钮为止。
在高速连拍模式下，相机会以较快的速度连续拍摄照片，因此需要使用更大容量的存储卡。
确保你的存储卡速度足够快，以便能够快速保存连拍的照片。
最后，后期处理也是不可忽视的一步。
由于高速连拍会产生大量的照片，你可能需要花一些时间挑选出最好的照片，并进行后期处理以获得最佳效果。
总结来说，使用 Canon EOS 4000D 进行高速连拍需要将相机设置为连拍模式，选择合适的拍摄参数和对焦模式，使用预设连拍功能进行连续拍摄，确保存储卡速度足够快，以及进行后期处理以获得最佳效果。
掌握这些技巧，你就能够在拍摄中捕捉到更多精彩的瞬间和连续动作。
高速摄像机产品规格说明书
High Speed VideoRange Overview i-SPEED LT i-SPEED 2i-SPEED TR i-SPEED 3i-SPEED FSResolution (full sensor)800 x 600 pixels800 x 600 pixels1280 x 1024 pixels1280 x 1024 pixels1280 x 1024 pixelsSpeed at full resolution1,000 fps1,000 fps2,000 fps2,000 fps2,000 fpsMaximum recording speed2,000 fps33,000 fps10,000 fps150,000 fps1,000,000 fpsShutterUser selectable to 5microsecondsUser selectable to 5microsecondsUser selectable to 2.14microsecondsUser selectable to 1microsecondUser selectable to 200nanosecondsInternal memory options 1 GB/2 GB/4 GB 2 GB/4 GB 4 GB/8 GB/16 GB 4 GB/8 GB/16 GB 4 GB/8 GB/16 GBLens mount C-mount C-mount F-mount F-mount F-mountCDU compatibility✓✓✓✓✓CF card storage compression✓✓✓✓✓Ethernet connection✗✓✓✓✓Multiple camerasynchronisation✗✓✓✓✓Text/logo overlay✗✗✓✓✓User settings✗✗✓✓✓Battery backup✗✗Optional✓✓i-FOCUS✗✗✓✓✓i-CHEQ✗✗✓✓✓HiG options✗✓✗✓✓IRIG-B✗✗✗✗✓Ecomomy modes3939 + manual9 + manualSee individual camera features and specification sheets for full product details.High Speed, High Quality Imaging specificationsAdvanced Test Equipment Rentals 800-404-ATEC (2832)®E s t a b l i s h e d1981With years of experience in high quality digital image processing, the i-SPEED product range from Olympus offers high speed video cameras which are suitable for numerous applications,including: Automotive Crash Testing, Research and Development, Production, Fault Diagnosis, Bottling and Packaging, Pharmaceutical, Manufacturing, Component Testing, Ballistic and Broadcast industries.Olympus is a world leading manufacturer of imaging products with a long history ofproducing high quality systems, providing solutions within a variety of industrial applications. The Olympus i-SPEED high speed video range is no exception,whatever the high speed application, industry or specialist requirements,Olympus has a high speed camera for you. Multiple camera synchronisation High resolution at higher frame speedsOn board image measurementPortable and easy to useHigh speedelectronic shutteringhigh speed videoAdvanced Test Equipment Rentals 800-404-ATEC (2832)®E s t a b l i s h e d 1981The i-SPEED LT has been designed to be quick to set up and simple to use. With the ability of instant video playback, it is a complete ‘point and shoot’ inspection tool.The i-SPEED 2is an invaluable tool for general research anddevelopment requirements,with recording rates of up to 33,000 fps and instant playback & analysis via the CDU.2,000 fps max33,000 fps maxCONNECTION TO FIBERSCOPE, BORESCOPE OR MICROSCOPE With over 30 years experience within the Remote Visual Inspection industry, the Olympus i-SPEED camera has been optimised for use with Olympus fiberscopes, rigid borescopes and microscopes.DATA CHANNELSMulti-channel analogue data input from 0-5 V provides graphical representation synchronised exactly with the captured video.MULTIPLE CAMERA SYNCHRONISATIONBy synchronising two or more i-SPEED cameras, multiple views of the same event can be obtained and downloaded via Ethernet for review.ETHERNET CONNECTION The Olympus i-SPEED 2can be connected to a PC via Ethernet allowing full camera control and image download.DOWNLOAD VIA COMPACT FLASHBy selecting frames required for review via the CDU,download times are reduced. The video clip is easily transferred from the camera’s internal memory to a removable Compact Flash card in either compressed or uncompressed format for transfer to a PC.CONTROLLER DISPLAY UNIT (CDU)The unique CDU facilitates the operation of the i-SPEED high speed video camera through an intuitive menu structure, without the need of a PC, making the system portable, easy to use and also provides instant playback.Thei-SPEED TR provides highresolution, extreme low light sensitivity at speeds up to 10,000 fpsrecording, making it the ideal analysis toolfor research and development.USER SETTINGS User settings can be stored through the camera and allows users to store up to five favouredcamera settings or test parameters, which can be easily restored.i-FOCUSA feature unique to Olympus, i-FOCUS is an electronic image focusing tool which provides confirmation of focus within a live image and provides a visual indication of depth of field.LUMINANCE HISTOGRAMProvides graphical representation of the average brightness within a live image, allowing easy aperture set up in real time.The i-SPEED 3has been designed to an advanced specificationproviding high frame ratecapture, on board image analysistools and electronic shuttering to 1 μs.BATTERY BACK UP i-SPEED 3has an internal battery back up, to ensure camera operation, should AC power fail.VIDEO TRIGGER* An advancedtriggering function that begins the recording process when movement occurs within a defined area of a live image.*Triggering utilises changes in the luminance of the imageVIDEO CLIP PERSONALISATIONText and company logos can be permanently burnt into video clips to assist with report generation and video accreditation.MEASUREMENTAccessed via the CDU, distance,angle, velocity, angular velocity,acceleration and angular acceleration measurements can be calculated,allowing instant analysis of captured images.IMAGE PROCESSINGCaptured footage can be processed via the CDU to enhance an image and identify detail that would not otherwise be seen.10,000 fps max150,000 fps maxThe i-SPEED Software Suite is designed to mirror the ease-of-use and high specificationpower of the camera range. There are three levels of PC software available for use with all cameras:ControlControl is supplied as standard with all i-SPEED cameras (excluding LT model)Connect to camera*Control camera*Download images to PC Manual distance, speed, angle,angular velocity measurements Additional functionality available when using Control with i-SPEED LT/3/FSi-FOCUS for confirmation of depth of focusi-CHEQ for instant camera status determinationLuminance histogram for precise image set-upControl-ProBy upgrading to Control-Pro as an optional extra, additional features to the Control software are availableAuto Capture and download to PCFree text facility including data and frame comments Video annotation HTML report generator 64 point auto-tracking Perspective projection Data filtering Video triggeringLens distortion correction and saving Permanent text burned onto video,including customer’s logosi-SPEED ViewerTo allow i-SPEED footage to be reviewed within an organisation (in addition to the Control andControl-Pro PC Software Suites) a simple Viewer software is available as a free of charge download from the Olympus website (). This offers the capability to view i-SPEED footage and change playback speed only.*i-SPEED LT is not Ethernet enabled. i-SPEED Software Suite may be purchased to enable saved image manipulation and analysis as described.For further information on i-SPEED software options, please see the dedicated literature.IRIG-BOnboard IRIG-B receiver provides lock synchronisation/lock exposure to sub 5 microsecond accuracy.ECONOMY MODESUp to nine preset economy modes are available to utilise a smaller area of the CMOS sensor, which provides extended recording times without the need to reduce frame rates. Manual economy mode allows the user to define the sensor size.The i-SPEED FS provides high resolution, extreme low light sensitivity at speeds up to 1,000,000 fps recording, with anelectronic global shutter selectable to 0.2 μs,making the camera suitable for capturing eventhe quickest high speed phenomena.i-CHEQA display of external LED indicators provide confirmation of camera record status - useful in ballistics or crash test environments to provide absolute confidence that tests will be captured.software suite1280 x 1024 resolution @ 2,000 fps1,000,000 fps max 800-404-ATEC (2832)E s t a b l i s h e d 1981Adding value to Olympus i-SPEED camerasLocal, quick and efficient service and repairsProduct and application supportContinued education through local high speed video training coursesLoan equipment available during servicing and repairExpertise in endoscopy, microscopy and non-destructive testingSystem upgradesFlood-LightingFor more information on the products below please see the Olympus RVI Product GuideTo complement the i-SPEED digital high speed video cameras and to suit the varying and demanding needs of high speed video applications, Olympus offers a wide range of lens and lighting accessories.Olympus have over 30 years of experience in the Remote Visual Inspection (RVI) industry and offer a range of products suitable for use with i-SPEED cameras.SERIES 5 BORESCOPESOlympus rigid borescopes offer high quality images andprovide visual access to confined areas. Available in a range of diameters from 4 to 16 mm, the Olympus Series 5 Borescope can be connected to any high speed camera via an optical adaptor to allow capture of high speed applications.INDUSTRIAL FIBERSCOPESOlympus also offer a range of flexible fiberscopes for usewhen direct line access to the inspection area is not available.With diameters ranging from 6 to 11 mm, lengths of up to 3 m and four way tip articulation, Olympus fiberscopes can provide a view of the hardest to reach high speed applications.LIGHT SOURCESOlympus high intensity light sources can provide illumination for applications that require the use of borescopes andfiberscopes or can be utilised for focused illumination of high speed events.OPTICAL ADAPTORSA range of adaptors are available for connection between i-SPEED cameras and Olympus borescopes and fiberscopes.C-mount and F-mount lensesaccessoriesserviceAdvanced Test Equipment Rentals 800-404-ATEC (2832)®E s t a b l i s h e d 1981。
超高速相机介绍
超高速相机基本依赖于进口设备，与高速相机最大的区别在于超高速相机极短的曝光时间、纳秒时间分辨率和纳秒级触发精度、纳秒级的帧间间隔时间（德国standford生产的超高速相机可达皮秒）以及数千倍的增益。
而高速相机一般只能达到毫秒或微秒级，增益也是从几倍到数十倍左右。
虽然超高速相机拥有如此多极其优秀的特点，但超高速相机每次拍摄只能获得几张图像（单通道情况下），而高速相机一次拍摄可获得的图像数量可多达几万甚至数十万张。
超高速相机作为一种有着尖端科学技术含量的设备，在全球范围内能够生产出优质超高速相机的厂家并不多，而德国standford公司可以说是业内顶尖，下面以此公司的产品为例，简单介绍一下超高速相机的基本工作原理和特点。
超高速相机的超高速图像采集系统主要由相机主机、控制分析软件、图像处理仪组成。
各部分示意图如下：图像采集系统主机内主要由分光系统和ICCD通道系统组成，示意图如下：在CCD上产生的增强的信号是由一个系列链产生的，通过以下一些部件：超高速相机内部示意图：ICCD通道系统内的基本工作原理：通过透镜将拍摄的目标对像光信号传送到增强器的光阴极上，像增强器在高压窄脉冲控制下输出具有较短曝光时间的图像，并由后续CCD接收和记录。
系统曝光时间和摄影频率由像增强器驱动源以及精密同步系统控制。
多通道图像分光耦合系统工作原理：传统的图像分割技术往往使用立方或半透膜分束器将一个图像分割成两个相同的低强度二级图像。
由于一般图像都不是单频的，所以传统技术都不可能预测强度比率。
XXRapidFrame系列相机使用全反射镜观察所有子图像，使得所有的强度分布都能在一个镜像几何函数中反映出来。
这个方法可以很容易地扩展到紫外光谱区域。
在每个光学路径的通道上都装有一个滤波器，它能产生一些特殊的效果，比如对一个实验生成三种颜色的图像。
对于各种通道设置的不同延迟时间，它还可以用来恢复成3-D空间信息。
下图为图像分光耦合系统示意图：Stanford Computer Optics的ICCD摄像机是独立的解决方案，可以通过RS232，Camera Link或USB连接远程操作和调整。
高速摄影种类
高速摄影综合使用光、机、电、光电传感器与计算机等一系列技术。
高速摄影按其作用技术可以分为光机式、光电子类与可见化技术。
一.光机式相机所有使用几何光学原理及高速动作的机械机构实现对快速现象观测记录的设备，统称为光机式高速相机。
它通常又可以分为以下３类。
１．间歇式高速摄影机相机有输片、收片与光学系统。
底片在抓片机构的拖动下间歇运动。
曝光在底片静止的片刻完成。
限于底片两侧齿孔的强度，这类相机的拍摄速度的上限为360幅／ｓ。
底片通常长约（200～300）ｍ。
结果可以按放电影的频率放映，使原有现象变化的速度放慢至多15倍，也可以用专门的判读仪测出运动的多种参数。
我们通常看到的体育运动的慢动作，早先都是用这类摄影机拍摄的，速度约在（50～100）幅／ｓ之间。
近十多年来，人们逐渐使用了高速视频录像技术代替了此类高速摄影机。
２．光学补偿式高速摄影机在这类相机中，底片连续运动，从静止逐步达到某一稳定速度，为了获得清晰的图像，人们使用移动的透镜、旋转的棱镜或反射镜，使图像在曝光时间内与底片同速运动、相对静止，目前使用多的是旋转棱镜。
这类相机的底片长度通常在（30～120）ｍ之间，长也有600ｍ的，所得结果可以放电影。
由于光学补偿式高速摄影机结构简单，操作方便，体积小而造价低廉，它被广泛地应用于研究各种发光的和不发光的（加照明装置）快速现象，如导弹的发射、工业机器的运转、流体力学、爆轰学、加工工艺研究、材料力学、航空航天技术等领域。
这类相机还可按底片运动的方式分为牵引输片式和鼓轮式，牵引输片式相机的胶片总长约（200～300）ｍ，拍摄频率每秒数千幅，16ｍｍ胶片拍摄频率上限为1.1万幅／ｓ。
鼓轮式相机的底片固定在一个高速旋转鼓轮的内表面或外表面上，片长约１ｍ，拍摄频率可达数万至数十万幅每秒，画幅总数可达到数百至数千幅。
３．转镜式高速摄影机在这类相机中，底片固定在暗箱内一个近似圆弧的片架上，用旋转反射镜使成像光束在底片上高速扫过。
