计算机网络-交换机的配置

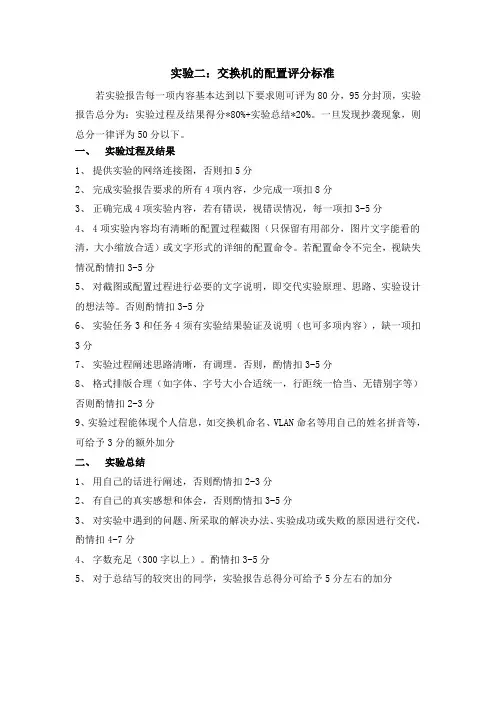

计算机网络实验二：交换机的配置评分标准
实验二：交换机的配置评分标准
若实验报告每一项内容基本达到以下要求则可评为80分，95分封顶，实验报告总分为：实验过程及结果得分*80%+实验总结*20%。
一旦发现抄袭现象，则总分一律评为50分以下。
一、实验过程及结果
1、提供实验的网络连接图，否则扣5分
2、完成实验报告要求的所有4项内容，少完成一项扣8分
3、正确完成4项实验内容，若有错误，视错误情况，每一项扣3-5分
4、4项实验内容均有清晰的配置过程截图（只保留有用部分，图片文字能看的清，大小缩放合适）或文字形式的详细的配置命令。
若配置命令不完全，视缺失情况酌情扣3-5分
5、对截图或配置过程进行必要的文字说明，即交代实验原理、思路、实验设计的想法等。
否则酌情扣3-5分
6、实验任务3和任务4须有实验结果验证及说明（也可多项内容），缺一项扣3分
7、实验过程阐述思路清晰，有调理。
否则，酌情扣3-5分
8、格式排版合理（如字体、字号大小合适统一，行距统一恰当、无错别字等）否则酌情扣2-3分
9、实验过程能体现个人信息，如交换机命名、VLAN命名等用自己的姓名拼音等，可给予3分的额外加分
二、实验总结
1、用自己的话进行阐述，否则酌情扣2-3分
2、有自己的真实感想和体会，否则酌情扣3-5分
3、对实验中遇到的问题、所采取的解决办法、实验成功或失败的原因进行交代，酌情扣4-7分
4、字数充足（300字以上）。
酌情扣3-5分
5、对于总结写的较突出的同学，实验报告总得分可给予5分左右的加分。

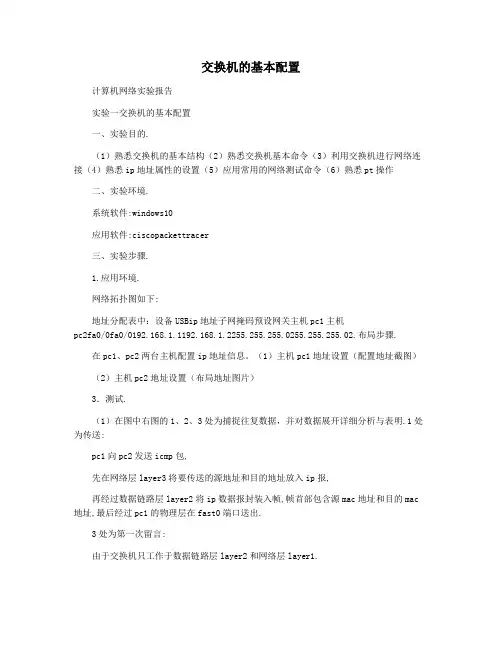

交换机的基本配置
交换机的基本配置计算机网络实验报告实验一交换机的基本配置一、实验目的.（1）熟悉交换机的基本结构（2）熟悉交换机基本命令（3）利用交换机进行网络连接（4）熟悉ip地址属性的设置（5）应用常用的网络测试命令（6）熟悉pt操作二、实验环境.系统软件:windows10应用软件:ciscopackettracer三、实验步骤.1.应用环境.网络拓扑图如下:地址分配表中：设备USBip地址子网掩码预设网关主机pc1主机pc2fa0/0fa0/0192.168.1.1192.168.1.2255.255.255.0255.255.255.02.布局步骤.在pc1、pc2两台主机配置ip地址信息。
（1）主机pc1地址设置（配置地址截图）（2）主机pc2地址设置（布局地址图片）3．测试.（1）在图中右图的1、2、3处为捕捉往复数据，并对数据展开详细分析与表明.1处为传送:pc1向pc2发送icmp包,先在网络层layer3将要传送的源地址和目的地址放入ip报,再经过数据链路层layer2将ip数据报封装入帧,帧首部包含源mac地址和目的mac 地址,最后经过pc1的物理层在fast0端口送出.3处为第一次留言:由于交换机只工作于数据链路层layer2和网络层layer1.所以从fast0/1接到帧,就可以看见真的源mac地址和目的mac地址.交换机此时记录pc1与端口fast0/1对应的mac地址表中.然后将帧从其他口(只有fast0/2)原封不动回赠.2处转发.:pc2从fast0端口发送至帧,将目的地址mac与自身mac比较,发现对应所以接收,读取帧信息,ip数据报信息.得到源mac地址和源ip信息.然后为了将反馈信息送给pc1,所以传送一个ip数据报,将源ip和目的ip交换.然后将ip数据报PCB变成帧从fast0口收到.3处第二次转发:交换机从fast0/2口获得帧,加载帧的信息由于第一次从fast0/2发送信息,所以交换机此时记录pc2与端口fast0/2对应的mac地址表.然后根据目的mac地址,在mac地址表中查询查询成功,将帧从fast0/1口发出.1处为发送:pc1从物理层获得信息将目的mac与自身匹配,成功然后将帧中的ip数据报打开,收到pc2的反馈信息.（2）交换机表明结果（showmac-address-table）.（3）主机arp缓存查看与删除四、实验总结.经过此次实验:对交换机的基本结构,交换机基本命令,利用交换机展开网络连接等都存有一定介绍.对ip地址属性的设置和常用的网络测试命令都存有一定操作方式经验.对交换机留言数据和各终端传送发送信息过程的认知存有非常大协助.问题思考：请从tcp/ip由高层到低层的角度分析数据在发送方是如何封装的？（可举例说明）运输层layer4将应用层数据在加之首部(各种应用层协议)构成tcp报文,网络层layer3将tcp报文加之首部(源ip,目的ip等)构成ip数据报,数据链路层layer2将ip数据报加上首部(源mac地址和目的mac地址等)和用来纠错的尾部形成mac帧.物理层就将帧转变为bit形式传送.。

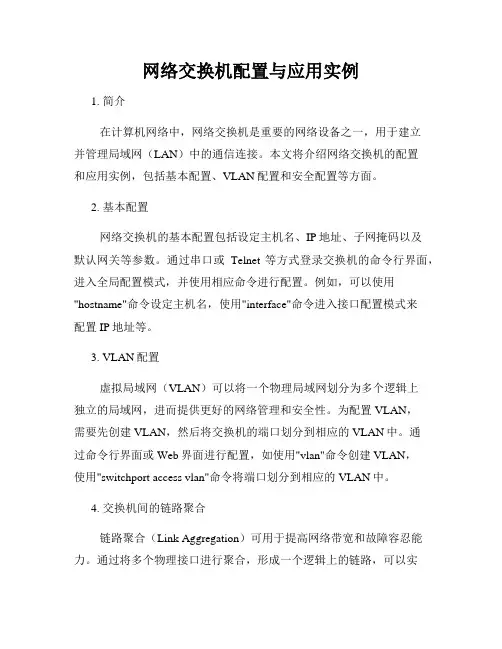

网络交换机配置与应用实例
网络交换机配置与应用实例1. 简介在计算机网络中，网络交换机是重要的网络设备之一，用于建立并管理局域网（LAN）中的通信连接。
本文将介绍网络交换机的配置和应用实例，包括基本配置、VLAN配置和安全配置等方面。
2. 基本配置网络交换机的基本配置包括设定主机名、IP地址、子网掩码以及默认网关等参数。
通过串口或Telnet等方式登录交换机的命令行界面，进入全局配置模式，并使用相应命令进行配置。
例如，可以使用"hostname"命令设定主机名，使用"interface"命令进入接口配置模式来配置IP地址等。
3. VLAN配置虚拟局域网（VLAN）可以将一个物理局域网划分为多个逻辑上独立的局域网，进而提供更好的网络管理和安全性。
为配置VLAN，需要先创建VLAN，然后将交换机的端口划分到相应的VLAN中。
通过命令行界面或Web界面进行配置，如使用"vlan"命令创建VLAN，使用"switchport access vlan"命令将端口划分到相应的VLAN中。
4. 交换机间的链路聚合链路聚合（Link Aggregation）可用于提高网络带宽和故障容忍能力。
通过将多个物理接口进行聚合，形成一个逻辑上的链路，可以实现负载均衡和冗余备份。
配置链路聚合需要先创建聚合组，然后将物理接口加入到该组中。
通过命令行界面或Web界面进行配置，如使用"interface port-channel"命令创建聚合组，使用"interface ethernet channel-group"命令将物理接口加入到聚合组中。
5. 安全配置为了保护网络的安全，网络交换机可以进行一些安全配置，如端口安全、VLAN ACL和STP保护等。
配置端口安全可以限制某一端口上连接的设备数量，防止未授权的设备接入。
配置VLAN ACL可以对特定VLAN中的数据流进行策略过滤，实现访问控制。
交换机的基本配置实验步骤
交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。
2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。
3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。
4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。
一般来说，常见的默认用户名是admin，密码可以是admin或空白。
5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。
输入VLAN的ID和名称，然后保存设置。
重复此步骤可以创建多个VLAN。
6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。
可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。
7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。
常见的端口模式有access（普通接入模式）和trunk（干道模式）。
选择相应的模式后保存设置。
8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。
可以设置最大允许连接的MAC地址数量、报警策略等。
9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。
可以根据需要对端口的速率进行限制。
10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。
有些交换机还需要重启才能使新配置生效。
11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。
可以通过ping命令或其他网络工具来测试不同设备之间的连通性。
12.备份配置：完成配置后，建议备份交换机的配置文件。
这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。
计算机网络设备配置
计算机网络设备配置计算机网络设备配置是指在建立和搭建计算机网络时，选择和配置合适的硬件设备，以满足网络通信和数据传输的需求。
网络设备的选择和配置对于网络的稳定性、性能和安全性都起着至关重要的作用。
本文将从网络设备的选择和配置方面进行论述，以帮助读者更好地理解计算机网络设备配置的重要性。
一、网络设备选择在进行网络设备选择时，需要根据网络规模、拓扑结构、带宽需求和安全需求等因素进行综合考虑。
以下是常见的网络设备及其功能的介绍：1. 路由器（Router）：用于连接各个子网或者网络，实现数据的路由和转发。
路由器具有分析和处理数据的能力，能够根据网络拓扑和路由表进行智能的数据传输。
2. 交换机（Switch）：用于连接计算机和其他网络设备，实现数据的快速传输。
交换机具有多个端口，能够根据MAC地址将数据包转发到目标设备，提高网络传输效率。
3. 防火墙（Firewall）：用于保护网络免受未经授权的访问和攻击。
防火墙能够监控网络通信，识别和过滤危险的数据包，以保障网络的安全性。
4. 网络存储设备：用于提供网络共享存储空间，方便用户共享和存储数据。
网络存储设备能够通过网络连接多台计算机，并提供块级和文件级的存储服务。
5. 网络设备管理工具：用于监控和管理网络设备的状态和性能。
网络设备管理工具能够实时监测网络设备的运行状态，帮助管理员及时发现和解决网络故障。
二、网络设备配置网络设备配置是指根据网络需求和设备功能设置设备的参数和选项，以实现网络的正常运行和优化性能。
以下是进行网络设备配置的一些常见步骤：1. IP地址分配：为网络设备分配唯一的IP地址，以实现设备之间的通信。
IP地址的选择和分配需要考虑网络拓扑和子网划分等因素。
2. 子网掩码设置：子网掩码用于确定网络地址和主机地址的划分，通过设置子网掩码可以将IP地址划分为网络地址和主机地址。
3. VLAN配置：Virtual LAN（虚拟局域网）可将一个物理交换机划分为多个逻辑上独立的局域网，提高网络的安全性和管理性。
交换机配置教程
交换机配置教程交换机配置教程交换机是计算机网络中重要的网络设备之一，它用于在局域网中传输数据。
正确配置交换机可以帮助提高网络性能和安全性。
以下是一个简单的交换机配置教程，让我们一步一步地了解如何配置一个交换机。
第一步是连接交换机。
首先，将一个网线插入交换机的一个端口，然后将另一端连接到你的计算机或路由器上。
确保网线插口稳固连接。
你可以使用多个网线连接多个设备。
第二步是登录交换机。
打开你计算机上的一个Web浏览器，输入交换机的IP地址。
通常，交换机的IP地址会在其说明书中给出或在设备的背面标签上列出。
第三步是输入用户名和密码以登录交换机的管理界面。
你可以使用交换机自带的默认用户名和密码进行登录，或者使用你在设置中修改的信息。
第四步是配置交换机的基本设置，如设备名称和IP地址。
在管理界面中，找到“基本设置”或“网络设置”选项。
在此选项中，你可以修改设备的名称和IP地址。
确保将交换机的IP地址与你的局域网中的其他设备相匹配。
第五步是配置交换机的端口。
在管理界面中，找到“端口配置”或类似的选项。
你可以配置每个端口的速度和转发模式。
根据你的需求，你可以配置某些端口为特定的VLAN（虚拟局域网）或将其设为特定的交换机端口模式（比如访问模式或双工模式）。
第六步是配置交换机的安全设置。
安全设置可以帮助保护你的网络免受未经授权访问和攻击。
在管理界面中，找到“安全设置”或类似的选项。
在此选项中，你可以配置访问控制列表（ACL）以限制特定IP地址或特定协议的访问。
第七步是保存并应用配置。
在完成配置后，确保点击“保存”按钮以保存你的更改。
然后，根据提示点击“应用”按钮以应用你的配置。
交换机会重启并完成配置的应用。
最后一步是测试交换机的配置。
将其他设备连接到交换机的端口，并检查网络连接是否正常。
在另一个计算机上尝试通过网络访问其他设备，以确认网络连接是否成功。
这是一个简单的交换机配置教程，希望它能够帮助你学习如何配置交换机。
计算机网络-交换机基本配置
理院、系电子科学与技术专业 11 年级 1113 班试验时间 2013 年 10 月日姓名林伟雄学号 201111911313实验名称交换机基本配置同组同学实验成绩一、实验目的1、了解交换机的作用。
2、掌握交换机的基本配置方法。
3、熟悉Packet Tracer 5.3 交换机模拟软件的使用。
二、实验仪器设备及软件以太网交换机一台、一台PC、专用配置电缆一根、网线一根。
三、实验步骤1、在任何模式下，用户在输入命令时，不用全部将其输入，只要前几个字母能够唯一标识该命令便可，在此时按Tab键将显示全称。
2、在任何模式下，输入一个“？”即可显示所有在该模式下的命令。
3、如果不会拼写某个命令，可以键入开始的几个字母，在其后紧跟一个“？”，交换机即显示有什么样的命令与其匹配。
4、如不知道命令后面的参数应是什么，可以在该命令的关键字后加一个空格，键入“？”，交换机即会提示与“？”对应的参数是什么，例如，Switch#show？5、要删除某条配置命令，在原配置命令前加一个no和空格。
6、了解交换机各种配置模式的功能。
7、修改交换机名称和密码。
退到上一层模式用“exit”，要退到特权模式用“end”。
查看交换机配置文件信息用show startup-config，查看当前所有配置信息用show running-config。
重启交换机用reload命令。
8、将IP地址和telnet配置好。
9、连接登录到真正cisco设备的过程，有以下四种方式：a、通过Console终端方式；b、通过telnet远程访问；c、通过Web管理界面；d、通过网管软件。
步骤1：要连接一台还没配置的新交换机或者没有管理IP地址的交换机，只能用终端方式访问，利用console线连接设备的console口与PC机的串口。
步骤2：设置好交换机的管理IP地址后，就可以通过telnet登录到交换机，进行管理。
步骤3：PC机telnet到该地址上访问。
交换机的设置方法
交换机的设置方法交换机是一种用于在计算机网络中进行数据包转发的设备，它具有多个端口可以连接多个设备。
交换机的设置方法主要包括基本设置、端口设置、VLAN设置、安全设置等。
一、基本设置：1. 连接交换机：将电源线插入交换机并连接交换机到电源插座。
同时，使用网线将交换机的一个端口连接到路由器或者主机，确保交换机正确连接到网络。
2. 登录交换机：在计算机上打开一个Web浏览器，输入默认的IP地址（通常是192.168.0.1或192.168.1.1）进入交换机的管理页面。
输入用户名和密码（默认为空），登录到交换机的管理界面。
二、端口设置：1. 查看端口状态：在管理页面上找到端口设置选项，可以查看每个端口的连接状态。
可以通过查看端口的灯光或者页面上的端口状态显示来判断端口的连接状态。
2. 配置端口属性：可以设置端口的速度、全双工模式等属性。
根据需要选择合适的属性并保存设置。
三、VLAN设置：1. 创建VLAN：在管理页面上找到VLAN设置选项，根据需要创建VLAN，并设置VLAN的名称、ID等信息。
2. 分配端口到VLAN：将需要加入VLAN的端口与对应的VLAN关联起来。
四、安全设置：1. 设置管理员密码：为了保护交换机的安全，设置一个强密码并保存。
2. 限制访问：设置只允许特定IP地址或MAC地址访问交换机管理页面。
3. 配置端口安全：可以限制每个端口连接的设备数量，防止未经授权的设备连接到交换机。
4. 开启端口镜像：可以将指定端口的流量复制到指定的端口上，便于网络监测和分析。
五、其他设置：1. QoS设置：可以根据需要设置端口的优先级和带宽控制，提高对关键应用的服务质量。
2. 静态、动态路由设置：可以设置交换机上的路由功能，使得交换机可以转发不同子网之间的数据包。
总结：交换机的设置方法包括基本设置、端口设置、VLAN设置、安全设置等。
在使用交换机之前，需要先将交换机正确连接到网络并登录交换机管理页面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算网络A》实验报告
学院_____计算机学院___
专业_____ 软件工程 ___
年级班别______14级2班_____ 学号______3114006235____
学生姓名______ 郑超龙 _____
指导教师____ 许青林____ __ 成绩
实验一交换机配置
一、实验目的
了解交换机网络硬件设备，初步掌握交换机的常用配置
二、实验内容和过程
1. 交换机的基本配置模式
①用户模式：拖入交换机后点击进入到CLI命令窗口，交换机默认是默认模式，在switch>提示符下键入enable，交换机进入特权命令模式。
switch>enable
②特权模式（允许用户访问所有设备命令）: 在switch#特权模式下
输入disable，出现提示符switch>，此时交换机回到用户模式
③全局设置模式：在switch#提示符下键入configure terminal，出
现提示符switch(config)#，此时交换机处于全局设置模式，可以设置交换机的全局参数，全局设置模式下输入end或按快捷键ctrl+z，交换机回到特权命令模式
④接口设置模式：要从全局配置模式下进入接口配置模式，应输入
interface接口类型插槽号/端口号命令。
提示符将更改为switch(config-if)#
2.上下文帮助
(1)词语帮助：如果记不起完整命令，只记得开头几个字符，则可以按顺序先输入这几个字符，然后再输入一个问号“?”。
注意，问号前面不要加入空格
(2)命令语法帮助：如果不熟悉在CLI的当前上下文中可以使用哪些命令，或者不知道要使给定命令完整需要哪些参数或可以使用哪些参数，则可以输入“?”命令。
当仅输入“?”时，将显示可在当前上下文中使用的所有命令的列表。
如果在特定命令后面输入“?”命令，则会显示命令参数
(3)错误提示：当输入了不正确的命令时，控制台错误消息有助于确定问
题
3. 访问命令历史记录
使用键盘的上下键可以访问某个模式最近使用到的命令。
4.配置交换机，开始做实验；
上面的pc0，pc1，pc4,pc5等都属于Vlan2,
下面的pc2, pc3, pc6,pc7等都属于Vlan3。
创建两个局域网VLAN2和 VLAN3
交换机与交换机之间连接，通过FastEthernet0/24接口：Trunk，交换机与每台PC主机的
连接，通过1-24号端口：Access
设置PC的IP属性，如下：
PC0、PC1、PC4、PC5：192.168.2.1~192.168.2.4
PC2、PC3、PC6、PC7：192.168.3.1~192.168.3.4
三、实验结果
.测试：同VLAN（同一逻辑交换机）的PC之间可以ping通，不同VLAN
（不同一逻辑交换机）的PC之间则不能ping通。
