DIP生产工艺与现场管理
可调电阻
贴片电阻
PTH(穿孔)电阻
色环电阻
压敏电阻
2、手工插件的原则
元件插入的顺序 A.1.1 元件插入顺序 整个PCB板需手工插入元件的插入顺序的设计应根据元件 的外形尺寸和形状等，按由矮到高、由小到大的顺序编排，如 图所示
注：少量插入时需要特殊处理的元件（如需卡入、紧固与PCB的散热片等）可以 安排在前道工序插入并进行相应处理。
5S要求 静电防护
插件工艺及注意事项
补焊工艺及注意事项
1、为什么要实施5S
在工作中常常会出现以下情况：
• 急等要的东西找不到，心里特别烦燥；
• 没有用的东西堆了很多，处理掉又舍不得，不处理又占用空间；
• 工作台面上有一大堆东西，理不清头绪； • 环境脏乱，使得上班人员情绪不佳； • 制订好的计划，事务一忙就“延误”了； • •
不良品
电 阻
电路符号
• 插件要求：必须平贴于板面，不得浮高、歪斜碰脚短路。 • 品质隐患：元件稳固性不牢，造成装配不良，易碰脚短路,
元件脚断。
标 准
浮高歪斜
PCB板图示
瓷片电容
电路符号
标 准
歪斜碰脚短路 PCB板图示
• 插件要求：必须垂直于板面，元件脚高度1.5-2mm为宜,
不得浮高、歪斜碰脚短路。 • 品质隐患：影响电路正常工作。
如我公司的背光源产品，直径0.2mm的尘埃即可造成不良。
3、静电防护措施
防静电服
进入生产车间的所有人员需穿静电衣， 戴好防静电帽，其防静电衣的穿着标 准为：
• 头发不可外露。 • 防静电衣所有扣子须全部扣好，袖 • •
子不可卷起。 里面的衣领不得盖在防静电衣的衣领上 厂证要正挂于左胸前。
防静电环
变压器
• 一些变压器插入电路板时只有一种插法，这是被管脚的组织形态决
定的。 • 有些变压器有许多种插法，但插入板时只能插一个方向，因为变压 器是有极性的，变压器的一号 • 管脚通常用一白色标志，或一个孔或一个尖角表示。变压器必须平 插在电路板上。
• LED 是有极性元件，LED通常为了标示极性用长短脚和本体缺口来
浮高歪斜
PCB板图示
• 插件要求：必须按要求方向统一，不得浮高、歪斜。 • 品质隐患：造成元件脚铜皮被压断，装配不良。
扁插片
电路符号
标 准
浮高歪斜
PCB板图示
• 插件要求：不得浮高、歪斜，元件表面不能氧化。 • 品质隐患：造成元件脚铜皮被压断。
保险管
电路符号
标 准
浮高歪斜
PCB板图示
• 插件要求：不得浮高、歪斜，元件要装到位。 • 品质隐患：造成电气接触不良。
A.1.2 工序排列时的板面分配
设计元件插入工艺时，工序排列时应根据插件线的方向对PCB板面进行区段划分，
根据插入工序及元件的插入数分若干区段，依区段顺序插入，如右图所示。
A.1.3 插入流向 元件插入流向应根据生产线插件线的运行方向进行设计，插入顺序应逆传输带 的运行方向排列。例如，插件线是由左向右运行，元件则应由左向右，同时由上向 下插入。具体流向见图。
我们采用佩戴静电手腕带（即防静电环）方式，将人体静电释放到大地 ，其佩戴方法：
• • • •
手腕带的金属块与皮肤充分接触，不能有松弛现象。 末端（夹子）固定在ESD的接地铜线上。 所有接触产品或部件的人员要配戴检测ＯＫ之静电环 静电环需每天早晨上班前检点一次，并予以记录
1、元件图片认识
热敏电阻
更换烙铁头的保养
新的烙铁头在使用前必须上锡。
通电之前将烙铁头绕 上锡丝
待熔锡后将烙铁头反 复上锡二至三次
2、电烙铁的使用要求
2 3 电烙铁的维护保养
烙铁在使用过程中不能敲击烙铁头，以免损坏烙铁 芯，应使用湿海棉清洗烙铁头，以保证焊接效果。
使用中的维护
使用湿海绵 清洗烙铁头
2、电烙铁的使用要求
3 3 电烙铁的维护保养
滤波器
电路符号
骨 架 方 向
标 准
浮高歪斜
PCB板图示
• 插件要求：必须垂直于板面，不得浮高、歪斜，骨架破裂。 • 品质隐患：造成元件脚铜皮被压断。
继电器
电路符号
标 准
浮高歪斜
PCB板图示
• 插件要求：必须垂直于板面，不得浮高、歪斜。 • 品质隐患：造成元件脚铜皮被压断。
涤沦电容
电路符号
标 准
A.2.1 人员的配置
要根据作业者对插入作业的经验和熟练程度配置作业人员，要以提高作业效率、 尽可能避免质量事故发生为原则。如：在作业不熟悉或经验不足者工序之后安排作业 熟练、经验丰富者等。 A.2.2 作业的节拍和均衡
1、要根据生产计划所确定的生产节拍安排每一工序元件的插入数量；
2、插入数量的确定要以元件单件插入的标准时间进行计算后确定； 3、为保证生产的均衡，对根据标准时间进行计算后确定的插入数量，要根据作业者 的经验和熟练程度进行必要的调整。
电烙铁种类
1、电烙铁使用常识
目前市场上电烙铁的种类很多，能得到广泛应用的有以下几种：
外热式电烙铁
内热式电烙铁
恒温电烙铁
恒温电烙铁
1、电烙铁使用常识
由于恒温电烙铁的烙铁头内，装有带磁铁式的温度控制器，控制 烙铁的通电时间而实现温控。
恒温电烙铁 恒温焊台
2、电烙铁的使用要求 1 3 电烙铁的维护保养
5、焊点缺陷
焊点缺陷主要包括连锡、虚焊、假焊、锡峰、锡裂和冷锡。
连焊
虚焊
假焊
冷锡 锡峰 锡裂
5、焊点缺陷
1 3 连锡
连锡是指不同线路的焊点由于多余熔锡造成焊点短路的现象。
连锡
连锡
2 3 虚焊
虚焊是指焊料与被焊物件表面没有形成合金结构，只是简单的 依附在被焊件表面上。一般是因为锡点加热温度不够和被焊物 上锡不好所致。
• 手工分板时，先确认SMT元件是否良好，然后使用剪钳或分板治具将板边折去，注意剪
钳和分板治具不可划伤PCBA及撞件。(图三) 为手工分板不良现象。
图一
图二
图三
标准
不良
• 元件按类型摆放于盒内 • 元件盒摆放凌乱 • 各元件盒根据元件方位,左右正 • 元件撒落在工作台面上 确摆放 • 元件盒内混有其它元件 • 元件盒摆放整齐,红色元件盒装
立 式 标 准
电解电容
电路符号
卧式标准 浮高歪斜 阴影部分表示负极
PCB 板 图 示
• 插件要求：有正负极区分，白色符号为负极，插件时对应
ＰＣＢ阴影部分，元件不得浮高、歪斜碰脚短路。 • 品质隐患：造成装配不良，易引起元件脚铜皮压断。
二极管
电路符号
＋ ＋ PCB 板 图 示
-
标 准
元件相碰
• 插件要求：有正负极之分，涂颜色的一端为负极，特殊高
度要统一，卧式必须平贴于板面，不得浮高、歪斜相碰短 路，方向插反。 • 品质隐患：造成装配不良，影响电路正常工作。
晶 振
电路符号
标 准
两脚交叉相碰
PCB板图示
• 插件要求：卧式平贴于板面，不得浮高、两脚交叉相碰短
路，柱体表面用黄胶固定ＰＣＢ板上，严禁打到两脚上。 • 品质隐患：不起振荡作用，造成死机。
烙铁使用完成在拔电源之前，需在烙铁头上 上一层锡，防止烙铁头氧化。
使用后的维护
使用完后将烙 铁头上锡
保养良好 的烙铁
3、补焊的目的 1 3 目的
补焊的目的是要将（浸好锡和散件焊接好的）线路板存在焊点不良 和不符合工艺要求的元件进行修补、整理而实现合格产品。
焊点缺陷
补
元件缺陷 焊
良品
4、焊点要求
焊点形状为近似圆锥而表面稍微凹陷，呈漫坡状，以焊接导线为中心， 对称成裙形展开。 焊点上，焊料的连接面呈凹形自然过渡，焊锡和焊件的交界处平滑， 接触角尽可能小。 表面平滑，有金属光泽。 无裂纹、针孔、夹渣。
3、手工插件手法及作业要求
作业前的确认 作业者工作前要对以下内容进行确认： 1、料盒配置的插入元件数与《操作规程》上的插入元件数是否一致； 2、插入元件在PCB板的位置； 3、有极性元件的数量、特点、位置及插入方向； 4、插入顺序的合理性； 5、SOP上是否有注意事项或说明，若有应明白其含义。
手工插件的方法
折弯 5、 元件插入后的状态要符合插装标准； 6、 对于插入或接触IC等对静电敏感元件的作业者必须佩带防静电腕带。
4、手工插件及注意事项
• 走刀式分板时，先确认并点检设备保养表，然后将PCBA上的切割槽对齐V槽，两手压紧
板边，确认PCBA摆放平稳后踩下脚踏开关。（图一）（图二）为走刀分板机分板不良现 象。
A.1.4 元件分配
按工序分配插入元件时，应遵循以下原则：
1、符合A.1条规定的元件插入顺序、板面分配、插入流向； 2、对于具有不易插入元件的工序，应通过减少所插入的点数维持生产节拍的均衡； 3、在同一工序内应尽量多安排额定值相同并且形状也相同的元件； 4、额定值不同但形状相同的元件尽可能不要排入同一工序，以防止差错； 5、在同一工序内有极性元件的持有率应为30%左右，不得超过40%，以防止差错； 6、在同一工序内有极性元件的应尽可能安排同轴同向的元器件，以防止插入时极性弄错； 7、因与横轴方向相比，纵轴方向元件不易插入，故在同一工序内不应集中过多的纵轴方向的元 件。
虚焊
3 3 假焊
假焊是指焊料与被焊物件之间存在电气间隙的不良现象，一般也 是因为锡点加热温度不够和被焊物上锡不好所致。
假焊
4 3 锡锋
锡峰是由于多余的锡向外突出而形成的尖峰。一般锡峰形成是 由于锡点加热时间过长，焊锡润湿性差所造成。
元件脚全部插到孔内。 • 品质隐患：造成装配不良，元件脚铜皮被压断。
电感器
• 某些形状的电感器插入是路板时只有一种插法，这是被管脚的组织
DIP车间管理制度
DIP车间管理制度一、引言DIP车间是我们公司的重要生产部门之一，负责电子产品的组装和测试工作。
为了提高车间的生产效率和质量，保障员工的安全和健康，制定本管理制度，明确车间的职责、规范和流程。
二、车间职责1. 生产计划管理：负责制定和执行车间的生产计划，确保按时完成生产任务。
2. 资源调配：合理调配车间的人力、设备和原材料，确保生产过程顺利进行。
3. 质量管理：制定并执行质量控制计划，确保生产的产品符合质量标准。
4. 安全管理：建立并执行安全生产制度，确保员工的人身安全和车间设备的安全运行。
5. 绩效评估：定期评估车间的绩效，提出改进意见和措施。
三、车间规范1. 出勤管理：车间员工需按时上班，不得迟到早退，严禁擅自请假或旷工。
2. 工作服着装：车间员工需穿戴工作服，保持整洁，严禁穿着拖鞋或过于暴露的服装。
3. 工作纪律：车间员工需严格遵守工作纪律，不得在工作时间内进行个人事务或与同事聊天。
4. 设备操作：车间员工需按照操作规程正确使用设备，禁止私自调整设备参数或操作方式。
5. 原材料管理：车间员工需按照规定的流程和标准使用原材料，杜绝浪费和污染。
6. 产品质量：车间员工需严格按照质量控制要求进行生产，不得出现质量问题或缺陷产品。
四、车间流程1. 生产计划编制：根据客户订单和市场需求，制定车间的生产计划，包括产量、交期等。
2. 原材料准备：根据生产计划，及时准备所需的原材料，并进行检验和入库。
3. 生产组装：按照产品的组装工艺流程，进行生产组装工作，确保产品的质量和准时交付。
4. 测试检验：对组装完成的产品进行测试和检验，确保产品符合质量标准。
5. 包装出货：对合格的产品进行包装和标识，按照订单要求及时出货。
五、车间安全1. 安全设施：车间需配备必要的安全设施，包括消防设备、安全标识等，确保员工的安全。
2. 安全培训：新员工入职前需接受安全培训，定期进行安全知识的培训和考核。
3. 应急预案：车间需制定应急预案，明确各类突发事件的应对措施和责任分工。
DIP车间管理制度

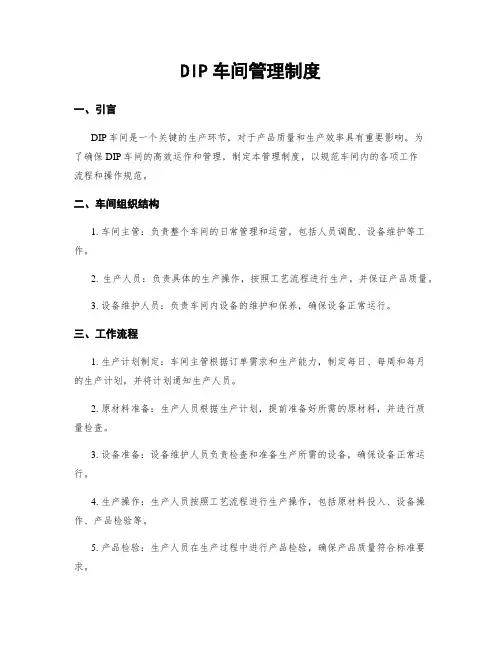

DIP车间管理制度一、引言DIP车间是一个关键的生产环节，对于产品质量和生产效率具有重要影响。
为了确保DIP车间的高效运作和管理，制定本管理制度，以规范车间内的各项工作流程和操作规范。
二、车间组织结构1. 车间主管：负责整个车间的日常管理和运营，包括人员调配、设备维护等工作。
2. 生产人员：负责具体的生产操作，按照工艺流程进行生产，并保证产品质量。
3. 设备维护人员：负责车间内设备的维护和保养，确保设备正常运行。
三、工作流程1. 生产计划制定：车间主管根据订单需求和生产能力，制定每日、每周和每月的生产计划，并将计划通知生产人员。
2. 原材料准备：生产人员根据生产计划，提前准备好所需的原材料，并进行质量检查。
3. 设备准备：设备维护人员负责检查和准备生产所需的设备，确保设备正常运行。
4. 生产操作：生产人员按照工艺流程进行生产操作，包括原材料投入、设备操作、产品检验等。
5. 产品检验：生产人员在生产过程中进行产品检验，确保产品质量符合标准要求。
6. 产品包装和存储：生产完成后，生产人员进行产品包装，并将产品存放在指定的区域。
7. 设备维护和清洁：生产结束后，设备维护人员对设备进行维护和清洁，以确保设备的正常使用和延长使用寿命。
8. 生产记录和报表：车间主管负责对生产数据进行记录和整理，并生成相关的生产报表，用于分析和评估生产效果。
四、操作规范1. 安全操作：所有车间人员必须遵守安全操作规程，佩戴个人防护装备，注意设备和原材料的安全使用。
2. 质量控制：生产人员必须按照工艺流程进行操作，严格控制产品质量，避免出现不合格品。
3. 设备维护：设备维护人员必须按照规定进行设备维护和保养，确保设备的正常运行。
4. 原材料管理：生产人员必须对原材料进行严格管理，确保原材料的质量和数量符合要求。
5. 清洁卫生：车间内必须保持清洁整洁，定期进行清洁和消毒，避免污染产品。
6. 环境保护：车间人员必须遵守环境保护法规，妥善处理废弃物和污水，保护环境。
DIP车间管理制度

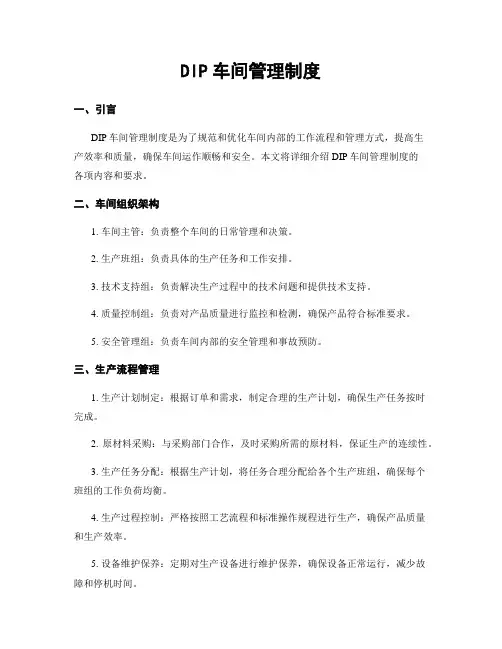

DIP车间管理制度一、引言DIP车间管理制度是为了规范和优化车间内部的工作流程和管理方式，提高生产效率和质量，确保车间运作顺畅和安全。
本文将详细介绍DIP车间管理制度的各项内容和要求。
二、车间组织架构1. 车间主管：负责整个车间的日常管理和决策。
2. 生产班组：负责具体的生产任务和工作安排。
3. 技术支持组：负责解决生产过程中的技术问题和提供技术支持。
4. 质量控制组：负责对产品质量进行监控和检测，确保产品符合标准要求。
5. 安全管理组：负责车间内部的安全管理和事故预防。
三、生产流程管理1. 生产计划制定：根据订单和需求，制定合理的生产计划，确保生产任务按时完成。
2. 原材料采购：与采购部门合作，及时采购所需的原材料，保证生产的连续性。
3. 生产任务分配：根据生产计划，将任务合理分配给各个生产班组，确保每个班组的工作负荷均衡。
4. 生产过程控制：严格按照工艺流程和标准操作规程进行生产，确保产品质量和生产效率。
5. 设备维护保养：定期对生产设备进行维护保养，确保设备正常运行，减少故障和停机时间。
四、质量管理1. 质量目标设定：根据市场需求和客户要求，设定合理的质量目标，并定期进行评估和调整。
2. 质量培训：对车间员工进行质量意识和技能培训，提高员工的质量意识和操作技能。
3. 质量检测：建立完善的质量检测体系，对生产过程中的关键环节进行监控和检测。
4. 不良品处理：对不合格产品进行分类和处理，分析原因并采取相应的改善措施，确保不良品率的降低。
5. 客户投诉处理：对客户投诉进行及时回复和处理，分析原因并采取纠正措施，确保客户满意度。
五、安全管理1. 安全教育培训：定期组织安全教育培训，提高员工的安全意识和应急处理能力。
2. 安全设施维护：保持车间内的安全设施完好，如灭火器、安全标识等。
3. 安全巡检：定期进行安全巡检，发现安全隐患及时整改，确保车间内的安全环境。
4. 应急预案：制定车间内的应急预案，明确员工在紧急情况下的应急处理措施。
DIP车间管理制度

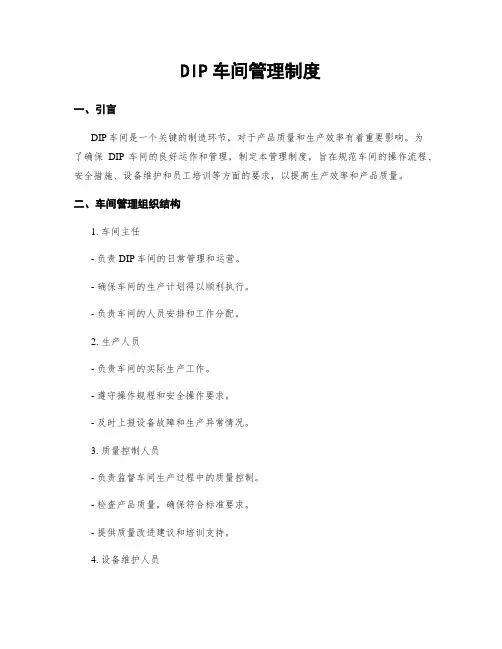

DIP车间管理制度一、引言DIP车间是一个关键的制造环节，对于产品质量和生产效率有着重要影响。
