探针台高压解决方案-essun
Cascade高压探针台解决方案一行业背景由于高铁、电网等项目的发展，使得国内越来越多的科研人员致力于高压芯片的研发。
其中最主要的器件有：IGBT、Power MOSFET、BJT等。
这些器件的共同特点就是开启电压高，一般在3kV以上，目前国内部分厂家在实现1wV的器件。
wafer级别的高压测试的技术难点在于如何产生高压、探针台如何耐高压、在高压环境下如何确保低漏电、如何保护测试人员的安全等。
目前就高压探针台而言，为了实现耐高压/高流，cascade选用特殊材料的探针与电缆进行测试，并且采用激光幕布和屏蔽罩的形式来确保测试人员的安全。
Cascade所有高压高流探针台都通过全球的认证。
目前只有cascade做过整机的高压安全认证。
二高压高流探针台的核心问题1. 高压击穿Chuck现在的探针台一般都限制在500v，超过500V chuck就会被击穿。
而cascade 探针台chuck采用特殊材料，使得它最多可以达到1WV。
这里我们所说的1WV指的是从Chuck背面持续加压达到1 WV。
2. 高电流损坏探针由于在高电流下很容易出现大量电子突然涌入器件和探针使探针熔化并将仪器瞬间烧坏等现象，使得现有的探针台大多只能做到到1A。
Cascade高流探针采用独特的三针分流的结构可进行100A的高电流探测。
三针设计使得接触R减小，探针不会烧掉，同时我们还有4针设计。
3.剪薄wafer易碎裂由高压器件的特性决定，一般wafer都非常浅薄（这样寄生电阻小，电阻大热量大），像纸一般，在无压力的情况下边缘都会卷起，因此使用传统的探针台进行探测时，在真空释放的瞬间很容易碎裂。
Cascade高压探针台，将Chuck进行特殊设计后，增加很多吸附孔，并且采用镀金的方式（减小寄生电阻），使得wafer 可以更好的被固定，而不易碎裂。
我们的吸力好，并且保证多次吸附和放开后芯片不会裂开。
4.高压易跳火在进行高压探测时，PAD之间易产生放电从而产生跳火并烧坏邻近芯片。
探针作业指导书
探针作业指导书一、任务背景和目的探针作业是指在特定的环境中使用探针设备进行数据采集、监测和分析的工作。
本指导书旨在提供详细的操作步骤和注意事项，以确保探针作业的顺利进行，并获取准确可靠的数据。
二、设备准备1. 探针设备：确保探针设备完好无损，包括探针主体、电源线、数据线等。
2. 电源和电源线：根据探针设备的要求，准备稳定可靠的电源，并确保电源线与设备连接良好。
3. 数据记录设备：根据实际需求，准备合适的数据记录设备，如笔记本电脑、数据采集器等。
三、操作步骤1. 环境检查：a. 检查探针作业的环境条件，如温度、湿度等是否符合要求。
b. 确保探针设备与被测物体或被测介质之间的接触良好，无松动或干扰物。
2. 探针设备连接：a. 将探针设备的电源线插入电源插座，并确保电源稳定。
b. 将数据线连接至探针设备和数据记录设备之间，确保连接牢固。
3. 探针校准：a. 打开数据记录设备的相应软件，并进行探针校准操作。
b. 根据设备说明书的要求，输入校准参数，并等待校准完成。
4. 数据采集：a. 在数据记录设备上设置采集参数，如采样频率、采样时间等。
b. 将探针设备放置在被测物体或被测介质中，并启动数据采集操作。
5. 数据分析：a. 将采集到的数据导入数据分析软件中。
b. 根据实际需求，进行数据处理和分析，如绘制曲线图、计算平均值等。
6. 结果记录：a. 将分析结果记录在指定的表格或报告中。
b. 包括采集的数据、分析方法、结果等详细信息，以便后续参考和验证。
四、注意事项1. 操作前仔细阅读探针设备的说明书，并按照要求进行操作。
2. 在操作过程中，注意安全，避免触碰设备的敏感部位或导线。
3. 如遇到异常情况或设备故障，及时停止操作，并联系相关人员进行处理。
4. 在操作过程中，注意环境的稳定性，避免外界因素对数据采集造成干扰。
5. 操作结束后，及时关闭设备和软件，并进行设备的清理和维护。
五、常见问题解决方法1. 探针设备无法启动：检查电源线是否插好，电源是否正常供电。
马赫探针制作及实验平台搭建
马赫探针制作及实验平台搭建1.1 马赫探针的制作1.1.1马赫探针的制作材料钨丝，作为探针材料和等离子体直接接触。
钨丝具有低二次电子发射系数、溅射率小、功函数高等特点，但钨的硬度大且脆，很难加工，在制作方面需细致耐心。
陶瓷，作为绝缘套筒包裹探针。
陶瓷因为其良好的绝缘性能，保证探针能够伸入到等离子体中央，又尽量降低对等离子体的扰动。
且陶瓷具有一定的可塑性，可对陶瓷管进行打磨。
聚四氟乙烯，作为保护和绝缘管包裹钨丝和真空导线。
聚四氟乙烯具有耐高温、高润滑，电绝缘的特点，其使用温度最高可达250℃，并且是固体材料中摩擦系数最低者。
同时，聚四氟乙烯的电绝缘性很好，最高可耐1500V 高压。
PET 热缩管，用于探针制作过程中的连接与固定。
PET 热缩管具有良好的耐热性、电绝缘性和机械性能，并且其最高可以在6110Pa -⨯的真空中使用。
1.1.2 马赫探针的制作过程将长12cm ，直径为6cm 的六孔陶瓷管进行打磨，在其五孔的侧面开3mm*1mm 窗口，留下一面封闭，作为参考探针。
打磨后陶瓷管：图1.1 打磨后的陶瓷管探针窗口长宽数据如下：表1.1.2 探针窗口长宽探针窗口长（cm）宽（mm）窗口1 2.640.83窗口2 2.700.78窗口3 2.600.92窗口4 2.420.90窗口5 2.420.82将陶瓷管用酒精进行清洗。
取六根15cm左右长钨丝，用砂纸打磨去掉表面污浊，并用酒精清洗。
将钨丝插入陶瓷管的六孔中，参考探针伸出陶瓷管3mm，尾端部分留3cm钨丝连接导线，钨丝插入陶瓷管后如图1.2：图1.2 钨丝插入陶瓷管后端钨丝和真空导线连接，将钨丝和真空导线挤入同一个空心铜柱，用六角钳压紧，钨丝和真空导线外部均套有聚四氟乙烯管，起保护和绝缘作用。
在钨丝和真空导线之间套上一层热缩管，以固定套在外部的聚四氟乙烯管。
连接完成后如下图：图1.3 后端钨丝与真空导线连接1.2磁力传动杆磁传动是从稀土永磁材料发展起来的一项高新技术。
耐压试验工序的流程和注意事项
耐压试验工序的流程和注意事项今天咱们来聊聊耐压试验工序呀。
耐压试验工序就像是给东西做一个超级考验，看看它到底有多厉害，能不能承受很大的压力。
先说说流程吧。
做耐压试验的时候，得先把要试验的东西准备好。
比如说我们要测试一个小盒子能不能耐压，那就要把这个小盒子放在合适的地方。
这个地方要很稳，就像我们搭积木的时候，要把积木放在平的地面上一样。
然后呢，要连接好测试的设备。
这就好比我们给小盒子和一个能产生压力的“大力士”牵上手，让它们能互相作用。
这个连接一定要牢固哦，要是没连好，就像我们跑步的时候鞋带没系紧，很容易出问题的。
接着呀，慢慢地增加压力。
就像我们吹气球一样，一开始轻轻地吹，然后慢慢地加大力气。
这个过程要很小心，一点点来，观察被测试的东西有没有什么变化。
那在这个过程中有很多要注意的地方呢。
安全是最重要的。
就像我们过马路要小心一样。
在做耐压试验的时候，周围不能有太多乱七八糟的东西，不然要是东西被压力挤得到处飞，就可能会打到我们。
我听说有个叔叔在做试验的时候，旁边放了很多小工具，结果压力一上去，有个小工具就飞出去了，差点打到他的眼睛，好危险呀。
还有哦，在增加压力的时候，我们的眼睛要一直盯着被测试的东西。
就像我们看小蚂蚁搬家一样，要很专注。
要是发现有裂缝或者奇怪的声音，就得赶紧停下来。
比如说有一次，我的哥哥在测试一个小瓶子的耐压性，他听到瓶子发出了“嘎吱嘎吱”的声音，就马上停止了增加压力，要是再继续，瓶子可能就会爆掉了。
而且呀，在试验结束后，要慢慢地把压力去掉，不能一下子就没了。
这就像我们坐过山车，到终点的时候，要慢慢减速，不能一下子就停下来。
如果一下子把压力去掉，被测试的东西可能也会受到损伤呢。
耐压试验工序虽然有点复杂，但是只要我们按照流程，注意这些小细节，就能很好地完成这个试验啦。
这就像我们做游戏，遵守规则，就能玩得又开心又安全呢。
一种高压试验装置的制作方法

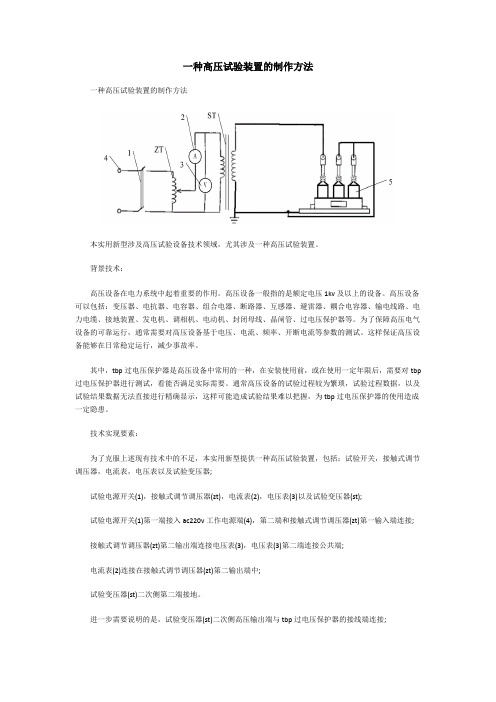

一种高压试验装置的制作方法一种高压试验装置的制作方法本实用新型涉及高压试验设备技术领域，尤其涉及一种高压试验装置。
