钢筋冷弯试验
钢筋冷弯试验弯心直径
钢筋冷弯试验弯心直径引言钢筋冷弯试验是一种常用的工程实验方法，用于评估钢筋的弯曲性能。
其中一个重要的试验指标是弯心直径，它反映了钢筋在冷弯过程中的变形能力和抗拉性能。
本文将详细介绍钢筋冷弯试验以及与之相关的弯心直径参数。
钢筋冷弯试验概述试验目的钢筋冷弯试验的主要目的是评估钢筋在实际使用中可能出现的受力情况下的性能表现。
通过对不同直径和材质的钢筋进行冷弯试验，可以确定其在受力状态下是否会产生塑性变形或破坏，并为工程设计提供可靠依据。
试验方法材料准备首先，需要准备一定数量和规格的钢筋样品。
通常选择具有代表性的常用规格，如HRB335和HRB400级别的螺纹钢筋。
弯曲设备接下来，需要使用专门设计的机械设备对钢筋进行冷弯。
这些设备通常由两个弯曲辊组成，可以通过控制辊间距和弯曲力来实现对钢筋的冷弯。
弯曲过程将钢筋样品放置在弯曲设备上，并施加逐渐增加的力矩，使其发生冷弯。
同时，需要记录下每个试样的弯曲角度和施加的力矩。
试验结果与分析弯心直径定义在钢筋冷弯试验中，弯心直径是一个重要参数。
它定义为在钢筋受到一定力矩作用时，钢筋内部最大应变所对应的圆心距离。
测试方法为了测量弯心直径，可以使用光学测量仪器或传感器进行准确测量。
将测量仪器放置在钢筋上并进行扫描，然后根据扫描结果计算出最大应变点的位置和对应的圆心距离。
结果分析通过对多个试样进行测试并记录结果，可以得到一系列不同规格、不同材质钢筋的弯心直径数据。
利用这些数据可以分析出不同条件下钢筋冷弯性能的差异，并评估其可靠性和适用性。
结论钢筋冷弯试验弯心直径是评估钢筋冷弯性能的重要参数之一。
通过对不同规格和材质的钢筋进行冷弯试验，可以得到一系列弯心直径数据，并进行分析和比较。
这些数据对于工程设计中的结构计算和安全评估具有重要意义，能够为工程实践提供可靠依据。
参考文献1.张华. 钢筋冷弯试验技术研究[D]. 广州大学, 2010.2.GB/T 1499.2-2018, 钢筋混凝土用钢筋第2部分：热轧带肋钢筋.以上内容为钢筋冷弯试验与弯心直径相关的详细介绍，包括试验目的、方法、结果分析以及结论。
钢筋实验取样（拉拔、冷弯、焊接）长度标准
钢筋实验取样（拉拔、冷弯、焊接）长度标准(一)热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。
2、取样方法拉伸检验：任选两根钢筋切取。
两个试样，试样长500mm。
冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm式中：L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号(强度等级) HPB235(Ⅰ级) HRB335 HRB400 HRB500公称直径(mm) 8～20 6～25 28～50 6～25 28～50 6～25 28～50弯心直径d 1a 3a 4a 4a 5a6a 7a在切取试样时，应将钢筋端头的500mm去掉后再切取。
(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。
弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。
在切取试样时，应将端头的500mm去掉后再切取。
(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。
乙级钢丝以同直径5吨为一批任选三盘检验。
2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。
(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。
2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。
从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。
如果，检验结果有一项达不到标准规定。
应从该捆钢筋中取双倍试样进行复验。
（五）钢筋焊接接头的取样A、取样规定[根据《钢筋焊接及验收规程》(JGJ18-2003)]1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
钢筋冷弯试验
钢筋冷弯试验
一、试验名称
钢筋冷弯试验
本试验依据《金属材料弯曲试验方法》（GB/T 232-2010）。
二、试验目的
通过冷弯试验，检验混凝土用钢筋承受规定弯曲角度的弯曲变形性能，以此对钢筋塑性进行严格检验。
三、试验用主要仪器和工具
1、万能材料试验机
2、抗弯曲支辊（支辊间的距离可以调节）
3、弯曲压头
四、试验过程
1、试样长度根据试样直径和弯曲试验装置，依据相关规范确定。
2、将钢筋试样放置在两个支辊的中间位置，将规定直径的弯曲压头在试样两个支辊中间以规定的加荷速率施加压力，使试样弯曲到规定的角度。
3、试验时应在平稳压力作用下，缓慢施加试验力。
4、弯曲压头直径必须符合相关产品标准中的规定，弯曲压头宽度必须大于试样的宽度或直径，两支辊间距离为（D+3a）±0.5mm,并且在试验过程中不允许有变化。
5、试验应在10-35℃下进行。
五、结果评定
常温下，在规定的压头直径和弯曲角度下对钢筋进行弯曲，检测弯曲钢筋的外表面，若无裂纹、断裂或起层，即可判定钢筋冷弯合格，否则为不合格。
六、试验结束后，将所有试验仪器及工具清洗干净，摆放整齐。
（完毕）。
钢筋的拉伸、冷弯试验的分析

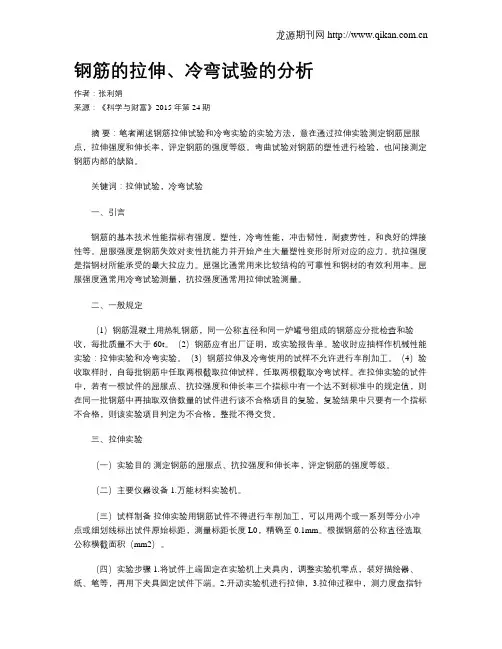

钢筋的拉伸、冷弯试验的分析作者：张利娟来源：《科学与财富》2015年第24期摘要：笔者阐述钢筋拉伸试验和冷弯实验的实验方法，意在通过拉伸实验测定钢筋屈服点，拉伸强度和伸长率，评定钢筋的强度等级。
弯曲试验对钢筋的塑性进行检验，也间接测定钢筋内部的缺陷。
关键词：拉伸试验，冷弯试验一、引言钢筋的基本技术性能指标有强度，塑性，冷弯性能，冲击韧性，耐疲劳性，和良好的焊接性等。
屈服强度是钢筋失效对变性抗能力并开始产生大量塑性变形时所对应的应力。
抗拉强度是指钢材所能承受的最大拉应力。
屈强比通常用来比较结构的可靠性和钢材的有效利用率。
屈服强度通常用冷弯试验测量，抗拉强度通常用拉伸试验测量。
二、一般规定（1）钢筋混凝土用热轧钢筋，同一公称直径和同一炉罐号组成的钢筋应分批检查和验收，每批质量不大于60t。
（2）钢筋应有出厂证明，或实验报告单。
验收时应抽样作机械性能实验：拉伸实验和冷弯实验。
（3）钢筋拉伸及冷弯使用的试样不允许进行车削加工。
（4）验收取样时，自每批钢筋中任取两根截取拉伸试样，任取两根截取冷弯试样。
在拉伸实验的试件中，若有一根试件的屈服点、抗拉强度和伸长率三个指标中有一个达不到标准中的规定值，则在同一批钢筋中再抽取双倍数量的试件进行该不合格项目的复验，复验结果中只要有一个指标不合格，则该实验项目判定为不合格，整批不得交货。
三、拉伸实验（一）实验目的测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。
（二）主要仪器设备 1.万能材料实验机。
（三）试样制备拉伸实验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm。
根据钢筋的公称直径选取公称横截面积（mm2）。
（四）实验步骤 1.将试件上端固定在实验机上夹具内，调整实验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。
2.开动实验机进行拉伸，3.拉伸过程中，测力度盘指针停止转动时的恒定荷载，或第一次回转时的最小荷载，即为屈服荷载Fs（N）。
钢材冷弯试验方法
6.4裂缝：试样弯曲外表面金属基体上出现明显开裂，其长度大于5mm，宽度大于0.5mm，而小于等于0.5mm时称为裂缝。
6.5裂断：试样弯曲外表面出现沿宽度贯穿的开裂，其深度值超过试样厚度的1/3时，称为裂断。
钢材冷弯试验方法
1.依据标准：《金属材料弯曲试验方法》GB/T232-2010；
2.试验目的及适用范围：
2.1目的：以检验金属规定弯曲程度的弯曲变形性能，并显示其缺陷。
2.2适用范围：公路工程中常用的钢筋线材及棒材塑性及工艺性能的评价。
3.试验环境：进入试验室内先检查室温，一般试样要求室温在10℃-35℃范围内时可以进行试验，对温度要求严格的试样要求室温在23℃±5℃范围内时可以进行试验，如达不到要求，须开启空调暖气设备，使环境温度达到要求后再进行试验
6.6根据上述检验结果，如果相关产品标准未规定具体要求，则一般试样无裂纹、断裂或裂断，则评定为合格
7.试验报告：试验报告应包括内容：
①标准编号；②试样标识；③材料名称牌号；④试样类型；⑤试样的取样方向和位置；⑥所测性能结果。
8.注意事项：
8.1弯曲试验时，应缓慢施加弯曲力。
8.2相关产品标准中规定的弯曲角度认作为最小值，规定的弯曲半径认作为最大值。
4.2.3必要时对样坯及不加工试样允许校直或校平，但在操作中必须保证不因此而显著影响金属的性能。不测伸长率的较细线材可不经校直进行试验；
4.2.4不切削加工的单铸圆形试样表面上的夹砂、夹渣、毛刺、飞边等必须清除；
4.2.5试样在机床上进行切削加工磨削时，不得因受热或冷加工而影响试样的性能，最后一道磨削深度不应过大。
钢筋冷弯试验
钢筋冷弯试验摘要：钢筋冷弯试验是检验钢筋冷弯力学性能的一种重要实验，其中衡量钢筋材料弯曲性能最重要的是弯曲强度和断后伸长率。
本文重点介绍了钢筋冷弯试验的实验流程，试验装置、实施方法和试验的目的。
具体说明：实验的基本要素，样品的试验规格，实验设备的选择，试验程序，依次为钢筋标记、样品切割焊接、热处理、测量半径宽度、试验数据记录、电脑数据处理和最后得出结论。
钢筋冷弯试验是检验钢材弯曲性能的首要试验，可以通过它来检测钢筋材料弯曲强度和断后伸长率，从而正确地选择合适的钢筋材料和应用它们，确保建筑物的安全可靠性。
一、钢筋冷弯试验的实施流程1、钢筋标记：在冷弯试验元件上清晰标记规格，如等级、规格和材料认证等，以便按要求进行试验检测。
2、样品切割焊接：将样品根据试验所需尺寸，进行切割，并将头部和尾部进行焊接，以保证样品的两端接触面积均匀，以确保试验结果的准确性。
3、热处理：将预先切割的钢筋产品进行热处理，热处理后的钢筋材料性能明显提升，可以有效提高弯曲强度，控制屈服点。
4、测量样品半径宽度：在实施冷弯试验时，测量实验样品的半径宽度，以便确定相应的实验曲线，及时调整失误。
5、试验数据记录：根据试验环境与实验设备要求，在实验过程中记录必要的实验参数，比如样品的半径、弯曲强度等，以便在数据分析时使用。
6、电脑数据处理：将实验参数数据输入计算机，结合钢筋冷弯试验预设有效标准，进行数据处理分析，定出该样品的弯曲强度及其它性能参数，作为最终试验结果。
二、钢筋冷弯试验的目的钢筋冷弯试验是主要用于检验钢筋材料弯曲性能参数，以确保钢筋材料符合预设要求，保证工程建设过程中使用的钢筋材料具有良好的力学性能，从而达到保障安全可靠的使用效果。
1、检验钢材材料的弯曲强度：钢筋冷弯试验可以显示出钢筋材料的弯曲强度，检验出的参数值是使用该钢筋材料在实际应用中需要考虑的重要基础，以便合理的选择钢筋的等级及规格。
2、检验钢材工作弹性：钢筋冷弯试验同时可以评估出钢筋弹性参数，根据实验结果可以比较出钢筋弹性在实际使用中所受应力情况，以便合理选择材料及正确设计构件。
弯曲试验
钢筋弯曲试验
试验目的:冷弯试验是用以检查钢材承受弯曲变形的能力，观察其缺陷。
（1）试验长度根据仪器设备确定，一般为5d+150mm，d为公称直径；（2）选择钢筋冷弯头（如下表）安装冷弯头
对于光圆钢筋弯心直径；D=d
（3）选择支问距离:（此间距在试验期问应保持不变）
L=（D+3a）±a/2
a-公称直径，D--弯心直径
（一）试验准备:
1室内温度控制在:10~35℃。
（对温度要求严格时:23℃±5℃）。
2检查试验仪器是否正常运行并预热仪器。
（二）试验步骤:
1根据上面内容选择好冷弯压头，
2计算并调好间距，把样品放在支辊正中间。
样品中心与冷弯头对准3调整冷弯头，使其刚好与样品接触数值清零后，开始加压。
试验速
率控制在（1±0.2）mm/s
5冷全要求的角度后，停止加压，松油。
取出样品，察看弯曲最大部分有无裂缝、起层利落状况，判定是否合格
6试验结束后，立即切断仪器电源，擦拭仪器并归位。
钢筋试验规范
混凝土用热轧钢筋拉伸、冷弯试验一、钢筋拉伸试验1. 混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积（1）钢筋的牌号及其含义类别牌号牌号构成英文字母含义热轧光圆钢筋HPB235由HPB+屈服强度特征值构成HPB—热轧光圆钢筋的英文（Hot rolledPlain Bars）缩写。
HPB300普通热轧带肋钢筋HRB335由HRB+屈服强度特征值构成HRB—热轧带肋钢筋的英文（Hot rolledRibbed Bars）缩写。
HRB400HRB500细晶粒热轧带肋钢筋HRBF335由HRBF+屈服强度特征值构成HRBF—热轧带肋钢筋的英文缩写后加“细的英文”（Fine）首位字母。
HRBF400HRBF500（2）钢筋的公称直径、横截面面积类别公称直径/mm公称横截面面积/mm2公称直径/mm公称横截面面积/mm2热轧光圆钢筋5.523.7614153.96.533.1816201.1 850.2718254.5 1078.5420314.2 12113.1热轧带肋钢筋6 28.27 22 380.18 50.27 25 490.9 10 78.54 28 615.8 12 113.1 32 804.2 14 153.9 36 1018 16 201.1 40 1257 18 254.5 50 1964 20 314.2注：理论重量按密度为7.85 g/cm3计算。
2. 组批规则和取样方法（1）组批规则钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。
每批重量通常不大于60t。
超过60 t的部分，每增加40t（或不足40 t的余数），增加一个拉伸试验试样和一个弯曲试验试样。
允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。
各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。
混合批的重量不大于60t 。
（2）取样方法每批钢筋的检验项目，取样方法和试验方法应符合下表的规定：钢筋种类每组试件数量拉伸试验弯曲试验 热轧带肋钢筋 2根 2根 热轧光圆钢筋2根2根取样方法为任选两根钢筋切取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷弯是桥梁钢材的重要工艺性能，用以检验钢材在常温下承受规定弯曲程度的弯曲变形能力，并显示其缺陷。
工程中经常需对钢材进行冷弯加工，冷弯试验就是模拟钢材弯曲加工而确定的。
通过冷弯试验不仅能检验钢材适应冷加工的能力和显示钢材内部缺陷（如起层，非金属夹渣等）状况，而且由于冷弯时试件中部受弯部位受到冲头挤压以及弯曲和剪切的复杂作用，因此也是考察钢材在复杂应力状态下发展塑性变形能力的一项指标。
所以，冷弯试验对钢材质量是一种较严格的检验。
1.试样
试样的横截面为圆形、方形、长方形或多边形。
样坯的切取位置和方向应按照相关产品标准的要求。
试样应通过机加工去除由于剪切或火焰切割等影响了材料性能的部分。
试样表面不得有划痕和损伤。
方形、长方形和多边形横截面试样的棱边应倒圆，倒圆半径不超过试样厚度的1／10。
棱边倒圆时不应形成影响试验结果的横向毛刺、伤痕或刻痕。
试样的长度应根据试样厚度和所使用的试验设备确定。
当采用支辊式、v形模具式、虎钳式、翻板式等弯曲装置时，可以按照下式确定：
式中:l--试样的长度，mm；
d--弯曲压头或弯心直径，mm；
a--试样厚度或直径或多边形横截面内切圆直径，mm。
2.试验原理及试验设备
冷弯试验是以圆形、方形、长方形或多边形横截面试样经受弯曲塑性变形，不改变加力方向，直至达到规定的弯曲角度。
然后卸除试验力，检查试样承受变形性能。
通常检查试样弯曲部分的外面、里面和侧面，若弯曲处无裂纹、起层或断裂现象，即可认为冷弯性能合格。
弯曲试验可在压力机或万能试验机上进行。
压力机或万能试验机上应配备弯曲装置。
常用弯曲装置有支辊式、v形模具式、虎钳式、翻板式等四种。
上述四种弯曲装置的弯曲压头（或弯心）应具有足够的硬度，支辊式的支辊和翻板式的滑块也应具有足够的硬度。
3.试验步骤
以采用支辊式弯曲装置为例介绍试验步骤与要求。
（1）试样放置于两个支点上，将一定直径的弯心在试样两个支点中间施加压力，使试样弯曲到规定的角度，或出现裂纹、裂缝、断裂为止。
（2）试样在两个支点上按一定弯心直径弯曲至两臂平行时，可一次完成试验，也可先按（1）弯曲至90°，然后放置在试验机平板之间继续施加压力，压至试样两臂平行。
（3）试验时应在平稳压力作用下，缓慢施加试验力。
（4）弯心直径必须符合相关产品标准中的规定，弯心宽度必须大于试样的宽度或直径，两支辊间距离为（d+30）±0.50mm，并且在试验过程中不允许有变化。
（5）试验应在10～35℃下进行，在控制条件下，试验在23±2℃下进行。
（6）卸除试验力以后，按有关规定进行检查并进行结果评定。
