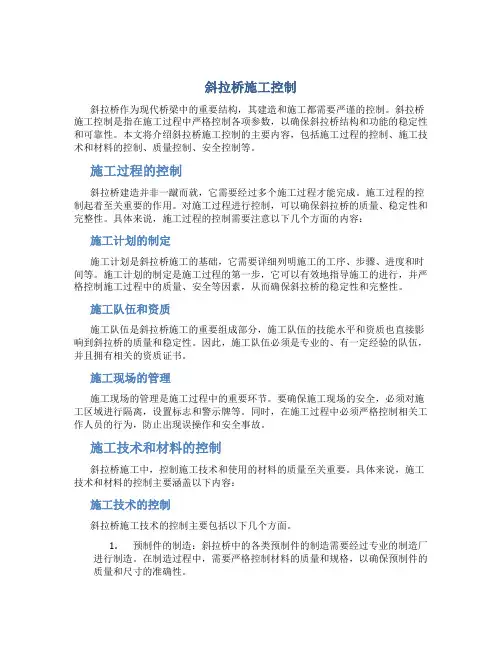

斜拉桥施工控制斜拉桥作为现代桥梁中的重要结构，其建造和施工都需要严谨的控制。
斜拉桥施工控制是指在施工过程中严格控制各项参数，以确保斜拉桥结构和功能的稳定性和可靠性。
本文将介绍斜拉桥施工控制的主要内容，包括施工过程的控制、施工技术和材料的控制、质量控制、安全控制等。
施工过程的控制斜拉桥建造并非一蹴而就，它需要经过多个施工过程才能完成。
施工过程的控制起着至关重要的作用。
对施工过程进行控制，可以确保斜拉桥的质量、稳定性和完整性。
具体来说，施工过程的控制需要注意以下几个方面的内容：施工计划的制定施工计划是斜拉桥施工的基础，它需要详细列明施工的工序、步骤、进度和时间等。
施工计划的制定是施工过程的第一步，它可以有效地指导施工的进行，并严格控制施工过程中的质量、安全等因素，从而确保斜拉桥的稳定性和完整性。
施工队伍和资质施工队伍是斜拉桥施工的重要组成部分，施工队伍的技能水平和资质也直接影响到斜拉桥的质量和稳定性。
因此，施工队伍必须是专业的、有一定经验的队伍，并且拥有相关的资质证书。
施工现场的管理施工现场的管理是施工过程中的重要环节。
要确保施工现场的安全，必须对施工区域进行隔离，设置标志和警示牌等。
同时，在施工过程中必须严格控制相关工作人员的行为，防止出现误操作和安全事故。
施工技术和材料的控制斜拉桥施工中，控制施工技术和使用的材料的质量至关重要。
具体来说，施工技术和材料的控制主要涵盖以下内容：施工技术的控制斜拉桥施工技术的控制主要包括以下几个方面。
1.预制件的制造：斜拉桥中的各类预制件的制造需要经过专业的制造厂进行制造。
在制造过程中，需要严格控制材料的质量和规格，以确保预制件的质量和尺寸的准确性。
2.吊装技术的控制：吊装技术是斜拉桥施工过程中的重要环节。
吊装过程中，需要对吊装设备进行检测，并确保吊装的准确性和稳定性。
3.焊接技术的控制：斜拉桥施工中的焊接技术需要严格控制。
焊接质量直接影响着斜拉桥的稳定性和可靠性。
钢箱梁斜拉桥施工控制要点分析

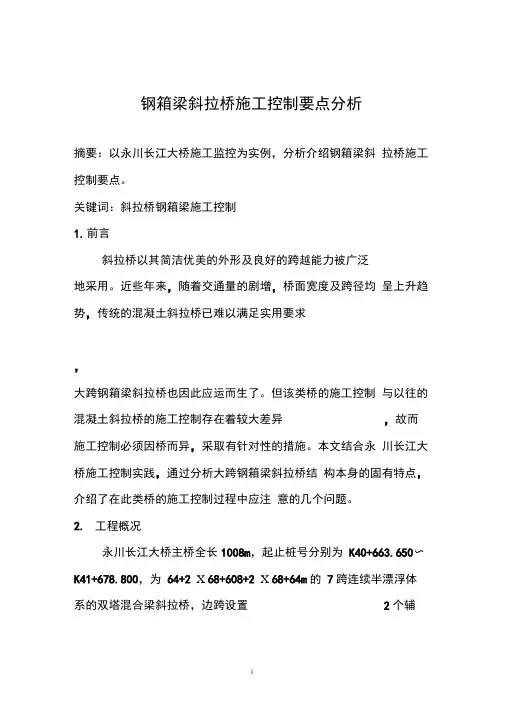

钢箱梁斜拉桥施工控制要点分析摘要：以永川长江大桥施工监控为实例，分析介绍钢箱梁斜拉桥施工控制要点。
关键词：斜拉桥钢箱梁施工控制1.前言斜拉桥以其简洁优美的外形及良好的跨越能力被广泛地采用。
近些年来，随着交通量的剧增，桥面宽度及跨径均呈上升趋势，传统的混凝土斜拉桥已难以满足实用要求，大跨钢箱梁斜拉桥也因此应运而生了。
但该类桥的施工控制与以往的混凝土斜拉桥的施工控制存在着较大差异，故而施工控制必须因桥而异，采取有针对性的措施。
本文结合永川长江大桥施工控制实践，通过分析大跨钢箱梁斜拉桥结构本身的固有特点，介绍了在此类桥的施工控制过程中应注意的几个问题。
2.工程概况永川长江大桥主桥全长1008m，起止桩号分别为K40+663.650〜K41+678.800，为64+2 X 68+608+2 X 68+64m的7跨连续半漂浮体系的双塔混合梁斜拉桥，边跨设置2个辅髒血曲谯S8W0?MknmiIO__ eiiat'k亦in 加1匐1瞪r.屈...W 灿—L1J1IEli 也1II郦惱 10厂 jmjtyh un \，!；i■[-助墩和1个过渡墩（台），桥梁荷载等级为公路I级，中跨为钢箱梁，边跨为预应力混凝土梁，两种梁顶板宽都为35.5m。
主桥桥型布置见图1-1全桥桥型布置示意图索塔：索塔基础采用24根直径2.5m的钻孔灌注桩；索塔承台为八边形，平面最大尺寸为42 X23.25m、厚6.0m的整体式实体混凝土结构。
索塔为花瓶形，索塔高196.7m （32 号）/206.4m（33号），索塔共设计上、中、下三道横梁。
主梁：主梁采用混合梁，边跨为混凝土梁，采用PK断面，整幅箱梁由两个倒梯形的边箱及连接两个边箱的横隔板构成，材料为C55混凝土。
箱梁总宽37.6m （含风嘴装饰板），中心梁高3.501m，标准断面顶、底板厚35cm,腹板厚50cm；中跨为钢箱梁，采用与混凝土断面相适应的边箱封闭式流线型扁平钢箱梁，材料为Q345-D。

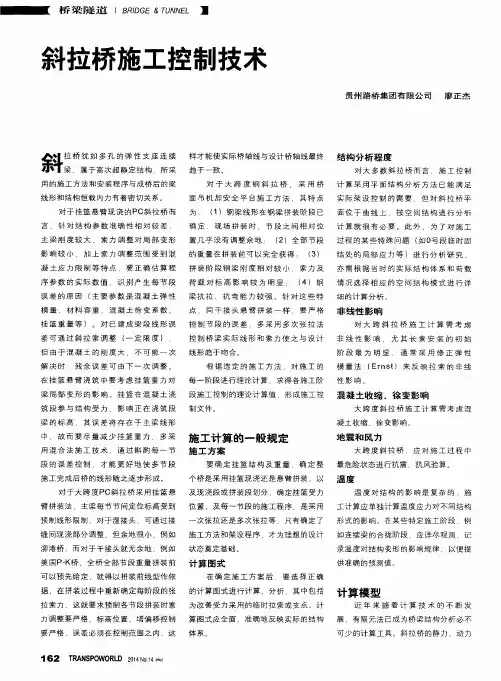

斜拉桥施工控制技术
误 差 的原 因 （ 主 要 参 数 是 混 凝 土 弹 性 梁 抗 拉 、 抗 弯 能 力 较 强 。 针 对 这 些 特 细 的 计 算 分 析 。 模 量 、材料 容 重 、混凝 土徐 变系数 、
点 ， 同 干 接 头 悬 臂 拼 装 一 样 ，要 严 格 非 线性影 响
挂 篮 重 量 等 ） 。 对 已 建 成 梁 段 线 形 误 控 制 节 段 的误 差 ． 多 采 用 多 次 张 拉 法
主 梁 刚 度 较 大 ， 索 力 调 整 对 局 部 变 形 置 几 乎 没 有 调 整 余 地
影 响 较 小 ，加 上 索 力 调 整 范 围 受 到 混 的 重 量 在 拼 装 前 可 以 完 全 获 得 ： （ ３ ）
凝 土 应 力 限 制 等 特 点 要 正 确 估 算 程 拼 装 阶 段 钢 梁 刚 度 相 对 较 小 ， 索 力 及 亦 需 根 据 当 时 的 实 际 结 构 体 系 和 荷 载 序 参 数 的 实 际 数 值 识 别 产 生 每 节 段 荷 载 对 标 高 影 响 较 为 明 显 （ ４） 钢 情 况 选 择 相 应 的 空 间 结 Ｋ 桥 ，全 桥 全 部 节 段 重 量 拼 装 前 计算 图式 可 以预 先 给 定 ，就 得 以 拼 装 前 线 型作 依 在 确 定 施 工 方 案 后 ．要 选 择 正 确
趋于一致。
对 大 多 数 斜 拉 桥 而 言 施 工 控 制
对 于 大 跨 度 钢 斜 拉 桥 采 用 桥 计 算 采 用 平 面 结 构 分 析 方 法 已 能 满 足
面 吊 机 加 安 全 平 台 施 工 方 法 ，其 特 点 实 际 架 设 控 制 的 需 要 ，但 对 斜 拉 桥 平
对于挂 篮悬臂现 浇的Ｐ Ｃ斜 拉 桥 而 言 ，针对 结构 参 数准确 性 相对 较 差 ，
浅谈斜拉桥施工技术及质量控制

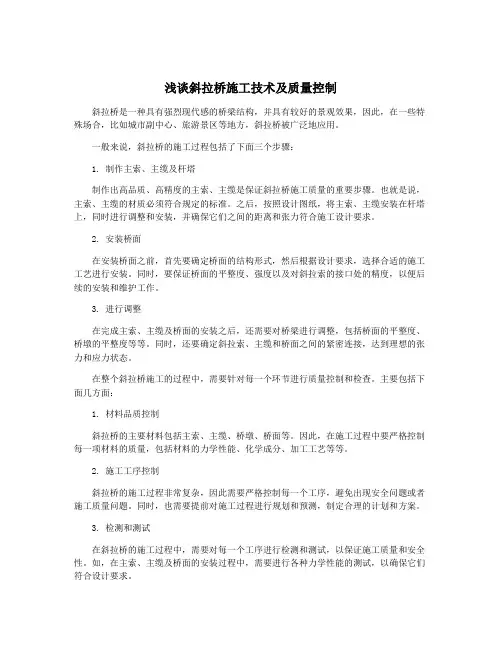

浅谈斜拉桥施工技术及质量控制斜拉桥是一种具有强烈现代感的桥梁结构，并具有较好的景观效果，因此，在一些特殊场合，比如城市副中心、旅游景区等地方，斜拉桥被广泛地应用。
一般来说，斜拉桥的施工过程包括了下面三个步骤：1. 制作主索、主缆及杆塔制作出高品质、高精度的主索、主缆是保证斜拉桥施工质量的重要步骤。
也就是说，主索、主缆的材质必须符合规定的标准。
之后，按照设计图纸，将主索、主缆安装在杆塔上，同时进行调整和安装，并确保它们之间的距离和张力符合施工设计要求。
2. 安装桥面在安装桥面之前，首先要确定桥面的结构形式，然后根据设计要求，选择合适的施工工艺进行安装。
同时，要保证桥面的平整度、强度以及对斜拉索的接口处的精度，以便后续的安装和维护工作。
3. 进行调整在完成主索、主缆及桥面的安装之后，还需要对桥梁进行调整，包括桥面的平整度、桥墩的平整度等等。
同时，还要确定斜拉索、主缆和桥面之间的紧密连接，达到理想的张力和应力状态。
在整个斜拉桥施工的过程中，需要针对每一个环节进行质量控制和检查。
主要包括下面几方面：1. 材料品质控制斜拉桥的主要材料包括主索、主缆、桥墩、桥面等。
因此，在施工过程中要严格控制每一项材料的质量，包括材料的力学性能、化学成分、加工工艺等等。
2. 施工工序控制斜拉桥的施工过程非常复杂，因此需要严格控制每一个工序，避免出现安全问题或者施工质量问题。
同时，也需要提前对施工过程进行规划和预测，制定合理的计划和方案。
3. 检测和测试在斜拉桥的施工过程中，需要对每一个工序进行检测和测试，以保证施工质量和安全性。
如，在主索、主缆及桥面的安装过程中，需要进行各种力学性能的测试，以确保它们符合设计要求。
总之，斜拉桥的施工非常复杂，需要严格控制每一个环节，以确保施工质量。
同时，也需要选择合适的材料和施工工艺，以满足斜拉桥的设计要求。
