机械设计课程设计题目
机械原理课程设计方案书设计方案书题目

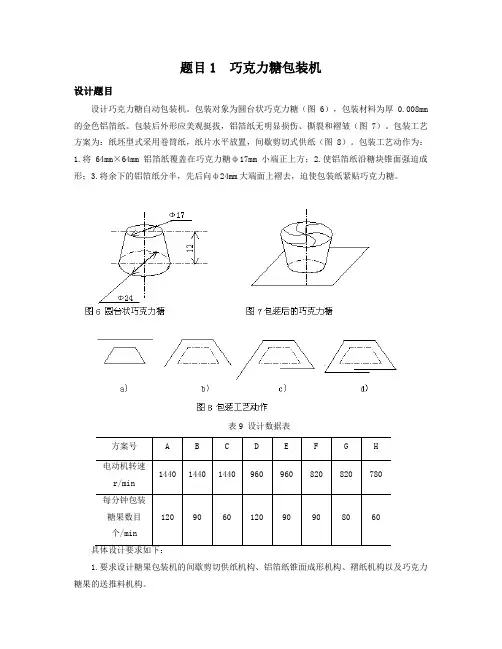

题目1 巧克力糖包装机设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
表9 设计数据表1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。
3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。
设计任务1）按工艺动作要求拟定运动循环图。
2）进行间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构选型，实现上述动作要求，并将各机构按照一定的组合方式组合起来；3）机械运动方案的评定和选择。
4）按选定的电动机和执行机构运动参数拟定机械传动方案。
5）画出机械运动方案简图。
6）对传动机构和执行机构进行运动尺寸计算。
7）编写设计计算说明书（课程设计专用稿纸）。
8）在三号图纸上完成机械运动简图。
9）准备答辩。
设计提示1. 剪纸与供纸动作连续完成。
2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。
3.实现褶纸动作的机构有多种选择：包括凸轮机构、摩擦滚轮机构等。
4.巧克力糖果的送推料机构可采用平面连杆机构、凸轮机构。
5.各个动作应有严格的时间顺序关系。
题目02：自动打印机设计方案与分析1、工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个:送料到达打印工位。
然后打印记号。
最后将产品输出。
机械设计课程设计答辩参考题目
荆楚理工学院机械制造及自动化专业《机械设计》课程设计设计任务书组别：2组一设计题目：设计一用于带式运输机上的两级圆柱齿轮减速器给定数据及要求参数运输带工作拉力F(KN) 运输带工作速度V(m/s) 滚筒直径D(mm) 题号121 7 1.1 400122 6.5 1.2 400123 6 1.3 400124 5.5 1.4 450125 5.2 1.5 400126 5 1.6 500127 4.8 1.7 450128 4.4 1.8 400129 7.5 1.0 400130 4.2 1.9 450已知条件：运输带工作拉力F= kN；运输带工作速度v= m/s（允许运输带速度误差为±5%）；滚筒直径D= mm；滚筒的效率ηj=0。
96（包括滚筒与轴承的效率损失）；两班制，连续单向运转，载荷较平稳。
使用折旧期为8年；工作环境：室内，灰尘较大，环境最高温度350C；动力来源：电力，三相交流，电压380/220V；检修间隔期：四年一次大修，二年一次中修，半年一次小修；一般机械厂制造，小批量生产。
1.二应完成的工作减速器装配图1张；（A0或A1）2.装配草图1份3.零件工作图2—3张（从动轴、齿轮）；4.设计说明书1份。
教研室主任：指导教师：发题日期2010年12月10日完成日期2011年1月2日机械设计课程设计综合思考题目编写以下思考题的目的，在于提醒和启发设计者在设计过程中应注意的一些问题，同时它也作为课程设计答辩时参考用。
1总体方案设计及运动、动力参数的计算2你所设计的传动方案是否还有其它方案可以替代？与其它方案比较，你所采用的传动方案有何优缺点？3为何传动装置中常综合采用带传动、齿轮传动、蜗杆传动、链传动等？它们各有何特点？若传动装置采用两种传动方式组合而成，一般应如何进行布置？4如何选择电动机的类型？你选择哪一种？为什么？5在运动参数计算时，电动机的转速取得过高或过低各有何不同？传动装置的设计计算应按哪个进行？6设计中实际需要的电动机工作功率和电动机的额定功率有何不同？传动装置的设计计算应按哪个进行？7传动比的分配对传动装置的设计有何影响？分配传动比时应考虑什么问题？各种传动常用的传动比范围是多少？8在批量生产减速器的动力参数计算中，各轴的计算转距为什么是按输入值计算？单件制造的减速器动力参数计算呢？9请指出你设计的减速器中各轴输入功率的计算应考虑哪几部分的效率？10传动系统的设计计算11闭式软齿面齿轮传动的主要失效形式和设计准则是什么？闭式硬齿面齿轮传动呢？开式齿轮传动呢？高速、重载的大功率传动齿轮的主要失效形式呢？12一对齿轮啮合时，两啮合轮齿的弯曲应力或接触应力是否相同？13齿轮传动强度计算中引入的栽荷系数考虑了哪些因素对齿轮传动强度的影响？14在齿轮弯曲疲劳强度计算中，为什么要引入应力集中修正系数？而在接触疲劳强度计算中又不考虑应力集中？15齿轮的齿宽系数的大小，对传动有何影响？16你所设计的齿轮采用什么材料？什么样的热处理方式？什么样的加工工艺？为什么？直径大于500mm的齿轮一般选用什么齿坯？为什么？17齿轮的结构型式一般有哪几种？你采用了哪几种结构形式？为什么？这些类型的齿轮毛坯用什么方法获得？18圆柱齿轮在什么情况下做成齿轮轴？如采用齿轮轴，则在选择材料和滚齿加工，热处理方法上应作哪些考虑？19你在设计斜齿圆柱齿轮时，是如何考虑螺旋角的方向的？20安装调整圆锥齿轮时，要注意什么问题？你采用哪些措施来调整圆锥齿轮的轴向位置？21齿轮和齿轮传动的哪些参数要取成标准值？哪些参数可以圆整？哪些参数需作精确计算？（包括直齿、斜齿、锥齿）22带传动和套筒滚子链传动所传递的功率一般均在100KW以下，为什么？23蜗杆传动1、蜗杆传动的主要失效形式和设计准则是什么？2、什么情况下采用置式蜗杆，什么情况下采用上置式蜗杆？为什么？3、蜗杆减速器的安装调整中应注意什么问题？你如何保证安装调整的要求？4、蜗杆和蜗轮一般采用什么材料？试述它们的加工方法和加工工艺过程？5、若通过蜗杆传动热平衡计算确认，此减速器不能保证油温稳定地处于规定范围内，设计中应如何处理？6、常用的蜗轮结构形式有哪几种？各适用于何种情况？7、蜗杆传动的精度如何确定？应检测哪些项目？这些项目如何检测？4轴的设计计算和键、联轴器的选择计算5轴的结构设计时，应考虑哪些因素？轴的结构设计是如何进行的？为什么要这样进行？6你所设计的减速器中，低速轴采用什么材料？请拟定出它的加工工艺过程以及加工测量基准。
机械设计课程设计糕点切片机
机械设计课程设计设计说明书设计题目糕点切片机目录一、设计任务书 (3)二、切刀往复运动方案的选择和评价 (4)三、糕点直线间歇运动方案的选择与评价 (6)四、执行机构的简图及运动循环图 (8)五、执行系统的设计 (10)六、减速器的设计 (14)七、参考文献 (41)一、设计任务书1、设计题目：糕点切片机2、工作原理糕点切片机需要完成两个执行动作：糕点的直线间歇移动和切刀的往复直线运动。
通过两者动作的配合进行切片，通过改变直线间歇移动的距离，以满足糕点的不同切片宽度的要求。
3、原始数据已知条件万案1r 2r 3456782.5 2.3 2.2 2.1 2.0 1.9 1.8 1.7工作机输入功(Kvy6058555250484542生产率(片/min)糕点尺寸：长度：200mm, 厚度：5〜80mm, 宽度：10、20、30mm (可调) 工作条件：载荷有轻微冲击，一班制使用期限：十年，大修期为三年生产批量：小批量生产(少于十台)动力来源：电力，三相交流(220V/380V)转速允许误差：土5%4、设计任务执行部分机构设计(1)分析切刀、输送机构的方案(2)拟定执行机构方案，画出总体机构方案示意图(3)画出执行机构运动循环图(4)执行机构尺寸设计，画出总体机构方案图，并标明主要尺寸(5)画出执行机构运动简图(6)对执行机构进行运动分析传动装置设计(7)选择电动机(8)计算总传动比，并分配传动比(9)计算各轴的运动和动力参数(10)传动件的设计计算(11)选择联轴器(12)轴的结构设计(13)绘制减速器装配图(14)轴的强度校核(15)滚动轴承的选择、寿命计算和组合设计(16)键的选择和强度计算(17)绘制轴、齿轮零件图凸轮机构、齿、切刀往复运动方案的选择与评价实现切刀往复运动的机构：切刀的往复直线移动可米用连杆机构、轮齿条、组合机构等。
方案一：凸轮机构工作原理：由凸轮的转动带动切刀的上下往复运动， 最大行程为凸轮的相对于转 动点的最高点与最低点的差，通过增减凸轮的长度来增大或减小行程。
机械原理课程设计题目
1.题目：自动打印机2. 工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出。
3. 原始数据及设计要求1）纸盒尺寸: 长100～150mm、宽70～100mm、高30～50mm；2）自动打印机的生产率: 80次／min；3）驱动电机：Y90S-4，功率N=1.1Kw ，转速n=1400r/min。
4. 设计任务a)执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计，该机构最好具有急回运动特性。
b)对选择的方案画出机构运动循环图c)传动系统的设计d)对选择的方案进行尺寸设计e)用ADAMS或SOLIDWORKS软件对机构进行运动仿真f)用ADAMS或SOLIDWORKS软件对机构进行运动学分析，并画出输出机构的位移、速度、和加速度线图。
在2号图纸上画出最终方案的机构运动简图。
1、设计题目：自动链条编结机2、工作原理及工艺动作过程自动链条编结机是用来制造自行车链条式车锁。
链条由一串链节编结而成，每个链节又被加工成扭曲立体形，使外形美观。
它的主要工艺动作：1）自动送料。
将成盘的直径为2.3-2.5mm的钢丝先进行校直，然后形成螺旋形状。
2）切断并压平。
每次送料停止后，剪下一圈螺旋状的钢丝，并将其平整为平的环形；3）链节扭曲。
在环形钢丝两头夹住，使一夹头旋转45o，将链节扭曲成立体环形，完成一个链节的成型。
4）自动联结。
将螺旋料送进，使穿入成形链节，即既实现送料、又完成联结。
如此循环下去就形成车锁链条。
3、原始数据及设计要求1）每分钟能生产34～45个链节。
2）钢丝材料为低碳钢，直径为2.3-2.5mm，每个链节所用的钢丝长度为35mm，扭曲角度为45o。
3）链条可以承受1200～1800N的拉力。
4、设计方案提示1）校直后钢丝自动间歇送料并绕成螺旋形状，采用间歇运动机构另加绕螺旋钢丝机构。

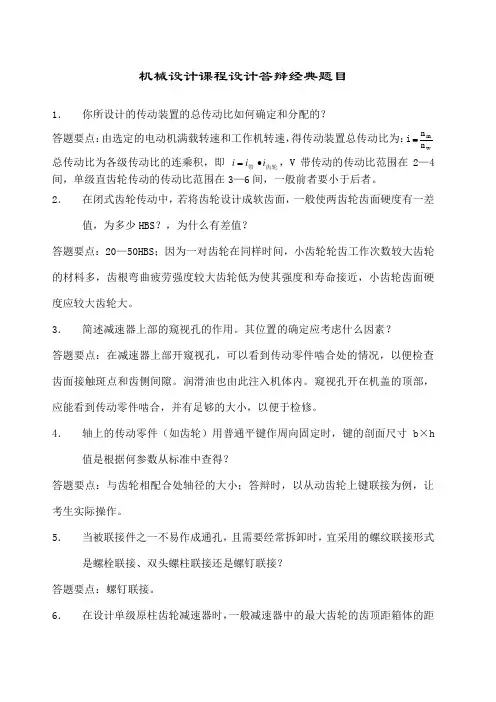

机械设计课程设计答辩经典题目
机械设计课程设计答辩经典题目1． 你所设计的传动装置的总传动比如何确定和分配的？答题要点：由选定的电动机满载转速和工作机转速，得传动装置总传动比为：i w mn n =总传动比为各级传动比的连乘积，即 齿轮带i i i •=，V 带传动的传动比范围在2—4间，单级直齿轮传动的传动比范围在3—6间，一般前者要小于后者。
2． 在闭式齿轮传动中，若将齿轮设计成软齿面，一般使两齿轮齿面硬度有一差值，为多少HBS ？，为什么有差值？答题要点：20—50HBS ；因为一对齿轮在同样时间，小齿轮轮齿工作次数较大齿轮的材料多，齿根弯曲疲劳强度较大齿轮低为使其强度和寿命接近，小齿轮齿面硬度应较大齿轮大。
3． 简述减速器上部的窥视孔的作用。
其位置的确定应考虑什么因素？答题要点：在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。
润滑油也由此注入机体内。
窥视孔开在机盖的顶部，应能看到传动零件啮合，并有足够的大小，以便于检修。
4． 轴上的传动零件（如齿轮）用普通平键作周向固定时，键的剖面尺寸b ×h值是根据何参数从标准中查得？答题要点：与齿轮相配合处轴径的大小；答辩时，以从动齿轮上键联接为例，让考生实际操作。
5． 当被联接件之一不易作成通孔，且需要经常拆卸时，宜采用的螺纹联接形式是螺栓联接、双头螺柱联接还是螺钉联接？答题要点：螺钉联接。
6． 在设计单级原柱齿轮减速器时，一般减速器中的最大齿轮的齿顶距箱体的距离大于30—50mm，简述其主要目的。
答题要点：圆柱齿轮和蜗杆蜗轮浸入油的深度以一个齿高为宜，但不应小于10mm，为避免油搅动时沉渣泛起，齿顶到油池底面的距离不应小于30～50mm7．你所设计的齿轮减速器中的齿轮传动采用何种润滑方式？轴承采用何种润滑方式？简述润滑过程。
答题要点：齿轮传动采用浸油润滑方式；轴承采用飞溅润滑或脂润滑方式。
以飞溅润滑为例，当轴承利用机体内的油润滑时，可在剖分面联接凸缘上做出输油沟，使飞溅的润滑油沿着机盖经油沟通过端盖的缺口进入轴承8．简述减速器的油标的作用。
简单机械设计题目
简单机械设计题目
以下是一些简单机械设计题目，供您参考：
1. 设计一个能够提升重物的简单滑轮装置，使得一个人能够轻松地提升重物。
2. 设计一个简单的杠杆装置，用于开启罐头或瓶盖。
3. 设计一个简单的斜面装置，用于将重物推上高处。
4. 设计一个简单的齿轮装置，使得两个齿轮可以相互咬合并传递运动。
5. 设计一个简单的轴和轴承装置，用于支撑旋转轴并减少摩擦。
6. 设计一个简单的绳索和滑轮装置，用于吊起重物并将其移动到指定位置。
7. 设计一个简单的机械手装置，用于夹持和移动物体。
8. 设计一个简单的机械门装置，用于自动关闭门或手动控制门的开启和关闭。
9. 设计一个简单的机械传送带装置，用于将物品从一个地方传输到另一个地方。
10. 设计一个简单的机械钟表装置，用于显示时间并具有闹钟功能。
请注意，这些题目只是提供了一些思路，您可以根据自己的需求和实际情况进行修改和调整。
哈工大机械设计课程设计四篇
哈工大机械设计课程设计四篇（2个积分）哈工大的学弟学妹们：你们好，作为哈工大的一员，知道哈工大的功课很累。
所以我特地把我们寝室四人的机械设计课程设计上传到网上，方便你们参考。
但是不要抄袭，这是锻炼能力的很好机会。
而且，作为工大人，知道你们为了下载文档很纠结。
所以这次四篇文档只要2个积分。
第一篇目录一、传动装置的总体设计 (3)1.设计数据及要求： (3)2.传动装置简图： (4)（二）选择电动机 (4)1.选择电动机的类型 (4)2.选择电动机的容量 (4)3.确定电动机转速 (5)（三）计算传动装置的总传动比 (5)1.总传动比i (5)2.分配传动比 (6)（四）计算传动装置各轴的运动和动力参数 (6)1.各轴的转速 (6)2.各轴的输入功率 (6)3.各轴的输出转矩 (6)二、传动零件的设计计算 (7)（一）高速齿轮传动 (7)1.选择材料、热处理方式及精度等级 (7)2.初步计算传动主要尺寸 (7)3.计算传动尺寸 (9)（二）低速速齿轮传动（二级传动） (11)1.选择材料、热处理方式及精度等级 (11)2.初步计算传动主要尺寸 (11)3.计算传动尺寸 (13)（三）验证两个大齿轮润滑的合理性 (16)（四）根据所选齿数修订减速器运动学和动力学参数。
(16)1.各轴的转速 (16)2.各轴的输入功率 (16)3.各轴的输出转矩 (17)三.轴的设计计算 (17)(一)高速轴(轴Ⅰ)的设计计算 (17)1.轴的基本参数--Ⅰ轴： (17)2.选择轴的材料 (18)3.初算轴径 (18)4.轴承部件的结构设计 (18)5.轴上键校核设计 (20)6.轴的强度校核 (20)7.校核轴承寿命 (23)(二)中间轴(轴Ⅱ)的设计计算 (24)1.轴的基本参数--Ⅱ轴： (24)2.选择轴的材料 (24)3.初算轴径 (24)4.轴承部件的结构设计 (25)5.轴上键校核 (26)7.校核轴承寿命 (30)(三)输出轴(轴Ⅲ)的设计计算 (31)1.轴的基本参数--Ⅲ轴： (31)2.选择轴的材料 (31)3.初算轴径 (31)4.轴承部件的结构设计 (32)6.轴的强度校核 (33)7.校核轴承寿命 (36)(四)整体结构的的最初设计 (37)1.轴承的选择 (37)2.轴承润滑方式及密封方式 (38)3.确定轴承端盖的结构形式 (38)4.确定减速器机体的结构方案并确定有关尺寸 (38)四.设计参考文献: (39)一、传动装置的总体设计(一)设计题目课程设计题目：带式运输机传送装置1.设计数据及要求：设计的原始数据要求：F=1900N ； d=250mm ； v=0.9m/s机器年产量：大批量； 机器工作环境：有尘；机器载荷特性：平稳；机器最短工作年限：5年2班。
机械设计课程设计--带式运输机传动装置
机械设计课程设计计算说明书设计题目带式运输机传动装置目录一课程设计任务书2二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 65. 设计V带和带轮 76. 齿轮的设计 97. 滚动轴承和传动轴的设计 148. 键联接设计 289. 箱体结构的设计 2910.润滑密封设计 3111.联轴器设计 32四设计小结32五参考资料32111一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1——V带传动2——运输带3——一级圆柱齿轮减速器4——联轴器5——电动机6——卷筒原始数据：题号4567891011运送带工作拉力2500260028003300400450048005000 F/N运输带工作速度v/(m/s)卷筒直径D/mm400220350350400400500500工作条件：连续单向运转，载荷平稳，使用期限8年，小批量生产，两班制工作，运输带速度允许误差为±5%二. 设计要求1.减速器装配图一张。
1．传动装置总体设计方案2.绘制轴、齿轮零件图各一张。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案本组设计数据：第十一组数据：运送带工作拉力F/N 5000 。
运输带工作速度v/(m/s) 。
卷筒直径D/mm 500 。
1）减速器为二级同轴式圆柱齿轮减速器。
3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分一级圆NF1200=smv7.1=mmD270=7. 滚动轴承和传动轴的设计(一).轴的设计7. 滚动轴承和传动轴的设计(一).轴的设计Ⅰ.输出轴上的功率I I IP、转速I I In和转矩I I IT由上可知kwP16.2=I I I，min120rn=I I I，mmNT⋅⨯=I I I51072.1Ⅱ.求作用在齿轮上的力因已知低速大齿轮的分度圆直径mmmzd18693222=⨯==而NdTFt5.184922==I I INFFtr1.673costan==βα=aFⅢ.初步确定轴的最小直径材料为45钢，正火处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录I：
机械零件课程设计题目
题目A 设计一用于带式运输机上的圆锥园柱齿轮减速器。
工作经常载，空载起动，工作有轻震，不反转。
单班制工作。
运输机卷筒直径Ｄ=320ｍｍ,运输带容许速度误差为5％。
减速器为小批生产，使用期限10年。
附表1
原始数据
题号
Ａ１Ａ２Ａ３Ａ４Ａ５Ａ６
运输带工
作拉力Ｆ
（Ｎ）
2×103 2.1×103 2.2×103 2.3×103 2.4×103 2.5×103
运输带工
作速度Ｖ
（ｍ/ｓ）
1.2 1.3 1.4 1.5 1.55 1.6
１．电动机２．联轴器３．圆锥齿轮减速器４．带式运输机
附图1
题目B 设计一用于带式运输机上的同轴式两级圆柱齿轮减速器。
工作平稳。
单向运转，两班制工作。
运输带容许速度误差为5％。
减速器成批生产，使用期限１０年。
附表2
原始数据
题号
B1B2B3B4B5B6B7
运输机工
作轴扭矩
Ｔ（Ｎ。
ｍ）
1300135014001450150015501600
运输带工
作速度Ｖ
（ｍ/ｓ）
0.650.700.750.800.850.900.80
卷筒直径
Ｄ（ｍｍ）
300320350350350400350
１．带传动２．电动机３．同轴式两级圆柱齿轮减速器４．带式运输机５．卷筒
附图2
题目C 设计一用于链式运输机上的圆锥圆柱齿轮减速器。
工作平稳，经常满载，两班制工作，引链容许速度误差为5％。
减速器小批生产，使用期限５年。
附表3
１．电动机２．联轴器３．圆锥齿轮减速器４．链传动５．链式运输机
附图3
题目D 设计一斗式提升机传动用的二级斜齿圆柱齿轮同轴式减速器。
传动简图如下，设计参数列于附表4。
附表４斗式提升机的设计参数
题号参数
题号
D1D2D3D4
生产率Ｑ（ｔ/ｈ）15162024提升带速度Ｖ（ｍ/ｓ） 1.82 2.3 2.5ｍ）
提升高度Ｈ（ｍｍ）32282722
提升鼓轮直径Ｄ（ｍｍ）400400450500
注：1)斗式提升机用来提升谷物、面粉、水泥、型沙等物品；
2)提升机驱动鼓轮（图2.7中的件5）所需功率为：
Ｐｗ＝ＱＨ（1＋0.8ｖ）/367(KW)
3)斗式提升机运转方向不变，工作载荷稳定，传动机构中装有保安装置（如安全联轴器）；
4)工作寿命8年，每年300个工作日，每日工作16小时。
１．电动机２。
联轴器３．减速器４．驱动嘉鼓轮５．运料斗６．提升带
附图4
题目E：设计用于带式运输机上的展开式二级圆柱齿轮减速器。
连续单项运转，空载启动，中等冲击，两班制工作，运输带速度允许误差为5%，工作期限为10年。
附表5
原始数据
题号
E1E2E3E4E5E6E7E8E9E10
运输机
工作轴
扭矩Ｔ
800800800850850850850900900900
（Ｎ。
ｍ）运输带
工作速度Ｖ（ｍ/ｓ）0.700.900.800.750.850.95
0.9
0.7
5
0.8
0.8
5
卷筒直
径Ｄ（ｍ
ｍ）
350390360360370400380350370380
１．带传动２．电动机３．两级圆柱齿轮减速器４．带式运输机５．卷筒
附图5
注：此题上图的二级同轴式改为二级展开式
题目F 设计一链式运输机上的蜗杆减速器。
工作平稳，经常满载，不反转，引链容许速度误差为５％。
减速器通风良好，成批生产，使用期限5年。
附表6
原始数据
题号
F１F２F３F４F５F６
曳引链拉力
Ｆ（Ｎ）
6.4×103 6.8×1036×1037×103 6.2×1037×103曳引链速度
Ｖ（ｍ/ｓ）
0.260.250.250.300.240.2
曳引链链轮
齿数Ｚ
151412151210
曳引链节距
Ｐ（ｍｍ）
8010010080100100
工作班制单单两两单三
１．电动机２．联轴器３．蜗杆减速器４．链传动５．链式运输机
附图5
题目G 设计一带式运输机上用的蜗杆减速器。
运输机连续工作，单向动转，载荷平稳，空载起动。
运输带速度容许误差为5％。
减速器小批生产，使用期限10年，三班制工作。
附表7
原始数据
题号
G１G２G３G４
运输带工作拉2×103 2.2×103 2.5×1033×103
力Ｆ（Ｎ）
运输带工作速
0.80.9 1.0 1.1
度Ｖ（ｍ/ｓ）
卷筒直径Ｄ（ｍ
350320300350ｍ）
１．电动机２．联轴器３．蜗杆减速器４．带式运输机
附图6
题目H 设计带式输送机的动力及传动装置，设计原始数据如表G，可供选用的传动方案如图所示。
原始数据：（数据编号；传动方案编号）
注：本题共有题目数＝数据编号数×方案数＝80
工作条件：一班制，连续单向运输。
载荷平稳，室内工作，有粉尘（运输带与卷筒及支承间、包括卷筒轴承的摩擦阻力影响已在F中考虑）。
使用期限：十年，大修期三年。
生产批量：10台。
生产条件：中等规模机械厂，可加工7-8级精度齿轮及蜗轮。
动力来源：电力，三相交流（220/380V ）。
运输带速度允许误差：±5％。
附表8
数据编号H1H2H3H4H5H6H7H8H9H10运输带工
1500220023002500260028003300400043003000作拉力Ｆ
（Ｎ）
运输带工
1.1 1.1 1.1 1.1 1.1 1.4 1.2 1.6 1.250.8作速度Ｖ
（ｍ/ｓ）
卷筒直径
220240300400200350350400500250Ｄ（ｍｍ）
附图7
方案１方案２方案３
方案４方案５方案６
方案７行星轮减速器方案８轴装式减速器
附图8。
